六轴工业焊接搬运机械臂结构设计

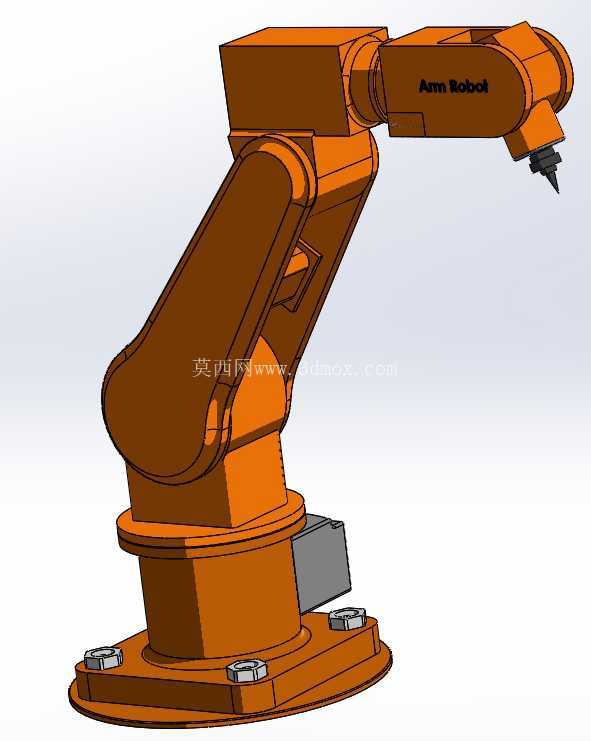

这套关节式机械臂的三维结构围绕中小负载工位的柔性作业需求展开，底座采用圆形法兰盘布局，盘面上均布多组安装孔与锁紧螺栓位，可直接固定在焊接工位平台、装配流水线侧架或者移动AGV搭载台面上，安装时只需保证底座法兰与支撑台面的平面度公差，再通过螺栓预紧即可完成整机固定，不需要额外定制复杂转接支架。底座内部预留驱动元件与走线空腔，侧面设置独立电气盒安装位，动力线缆与信号线缆可从底座中心孔或者侧部走线槽引出，避免臂体大范围回转时线缆拖拽磨损。

从实际产线布局来看，这类臂体覆盖的作业半径适配多数离散制造工位：在五金件焊接车间，它可以挂载焊枪完成箱体焊缝的连续轨迹运动，臂部各关节协同动作能够让焊枪保持稳定倾角，绕过工件凸起结构抵达内角焊缝位置；在3C装配线上，末端更换夹爪后可完成零部件上下料、工位转序以及螺丝对位摆放，重复动作的姿态一致性远高于人工重复操作。模型中臂体采用多关节串联构型，腰部回转关节承担整机水平方向转向，大臂俯仰关节承担主举升动作，小臂关节配合肘部联动调整伸展距离，腕部三组正交关节则负责末端工具的姿态微调，各关节衔接处都保留了驱动壳体、连接法兰与铰接转轴的结构层次，建模时把铸件外壳的圆角过渡、加强筋布局以及螺栓紧固点位都做了还原。

设计思路上没有追求极端负载参数，而是把结构紧凑性作为核心考量：大臂与小臂采用箱型铸件轮廓，在保证抗弯截面模量的前提下削减不必要的实体厚度，既控制臂体自身重量，降低各关节驱动负载，也让整机在狭窄工位内回转时不容易和周边护栏、料架发生干涉。臂体外壳统一做橙色防护涂装，关节接缝处预留密封安装面，现场使用时可加装防尘密封圈，阻挡焊接飞溅、打磨粉尘进入铰接间隙。末端法兰按照标准工具接口设计，可快速切换焊枪、气动夹爪、吸盘或者打磨头，不同工具的安装孔位在法兰端面上对应排布，换型时只需松开紧固螺栓、对接定位销即可完成工具更换。

安装边界方面，底座法兰的外径决定了整机占地尺寸，现场布置时需要在臂体最大伸展范围外预留安全防护距离，腰部全周回转时，大臂俯仰的最低位置不能触碰底座台面，小臂完全伸展时末端要和工件料盘保持足够操作余量。走线路径沿着臂体内部空腔从底座贯通至腕部，外部仅在关节转折处留少量外露线段，配合拖链固定后可耐受数十万次往复弯折。电气盒贴装在底座侧方，接线端子、伺服驱动模块的安装空间都在模型中预留，电气工程师做控制柜布线时可以直接参照盒体尺寸排布元件。腕部末端的尖状工具位对应焊接作业场景，换成夹爪时只需替换末端连接块，臂体主体结构无需改动，这种模块化拆分让同一台机械臂可以在焊接、搬运、打磨、装配多个工位间复用，设备选型时工程师可根据工位的 reach 距离、负载重量对照臂体各段长度确认是否满足作业范围，结构建模人员也能直接参考各关节的铰接配合关系，后续做运动仿真、干涉检查时可以直接依托现有装配关系添加运动约束，验证极端姿态下臂体自身、臂体与工件周边设备的碰撞情况，提前在设计阶段排除工位布局的干涉隐患。
