双轮同步正时皮带传动结构设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1123370
  • 双轮同步正时皮带传动结构设计
  • 双轮同步正时皮带传动结构设计
  • 双轮同步正时皮带传动结构设计
  • 双轮同步正时皮带传动结构设计
  • 双轮同步正时皮带传动结构设计

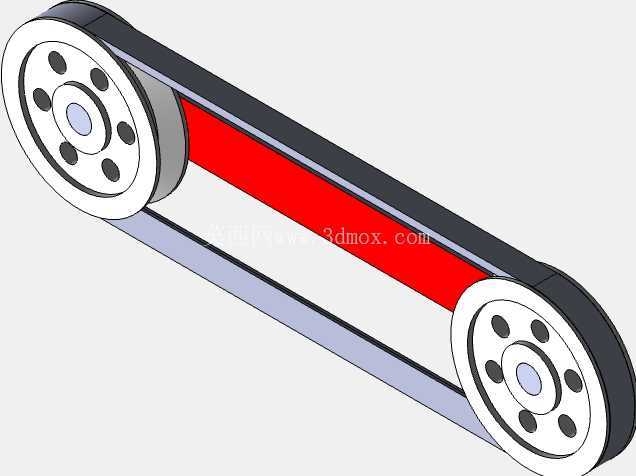

  这套正时皮带传动结构的建模,核心是还原带齿啮合传动的实际工况,区别于普通平带靠摩擦力传动的形式,带体与带轮轮齿的精准啮合是设计的核心要点,建模时特意还原了齿形的啮合间隙,既保证传动过程中无相对滑动,也预留了合理的装配公差,避免运行中出现卡滞、齿面磨损过快的问题。从实际应用场景来看,这类传动结构最常见的搭载场景是内燃发动机的配气机构,负责同步曲轴与凸轮轴的旋转相位,保证进排气门的开闭时机与活塞运动行程精准匹配,一旦传动出现跳齿,就会导致气门与活塞碰撞,造成发动机核心部件的不可逆损坏,这也是这类传动结构对同步精度要求极高的原因。

  除了车用场景,这类结构也大量应用在3D打印机的进给轴传动、小型数控机床的进给传动、自动化输送线的同步驱动单元中,不同场景下对带轮的中心距、带体的张紧力要求存在明显差异,建模时预留了张紧调节的结构空间,方便设计人员根据实际安装需求调整中心距,匹配不同的传动比需求。从功能特性来看,相比链条传动,正时皮带传动不需要额外设置润滑回路,运行过程中噪音更低,维护周期更长,日常使用不需要频繁加注润滑油,也不会出现链条使用久了被拉长、跳齿的问题,适合对运行噪音、维护成本有要求的轻载传动场景;当然设计时也需要考虑带体的老化周期,在安装边界上预留带体更换的操作空间,不需要完全拆解周边结构就能完成皮带的更换作业。

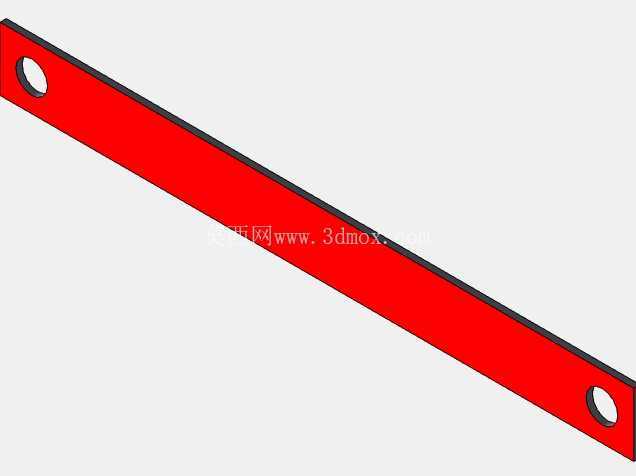

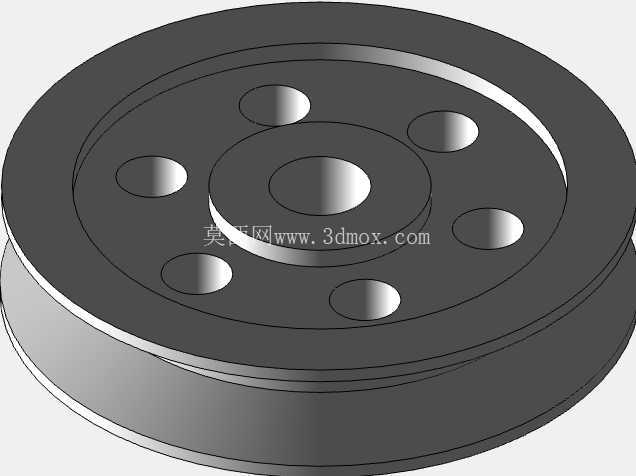

  设计思路上,两个带轮采用完全对称的辐板式结构,轮缘位置均匀分布啮合齿,齿形采用常见的圆弧齿设计,相比梯形齿,圆弧齿的齿面应力分布更均匀,承载能力更强,高速运行时的啮合冲击更小,适合转速较高的传动场景。带体采用内部夹设抗拉线层的结构,建模时还原了带体的分层特征,外层是耐磨的橡胶材质,中间是抗拉的纤维线层,内侧是啮合齿形,保证带体在长期张紧状态下不会出现过度拉长,维持传动精度不变。

  从安装边界来看,这套传动组件的两个带轮中心距可在一定范围内调整,最小安装空间需要覆盖带轮的最大回转直径,同时预留10-15mm的周边间隙,避免带轮运行时与周边护板、结构件发生剐蹭;带轮的安装轴孔采用标准的平键连接结构,可直接与对应直径的传动轴配合,轴端预留了锁紧螺纹孔,方便安装挡圈对带轮进行轴向定位,防止运行过程中带轮出现轴向窜动,导致皮带偏磨。实际选型应用时,需要根据传递的扭矩、转速匹配对应的带宽和齿形,小扭矩场景可以选择窄幅皮带,大扭矩场景则需要加宽带体,同时增加张紧轮结构来保证带体的啮合包角,避免负载过大时出现跳齿问题。建模过程中特意还原了带体的自然张紧形态,没有采用完全绷紧的刚性建模方式,更贴近实际安装后的带体状态,方便设计人员直接参考模型进行周边护罩的设计,确保护罩与带体之间预留合理的安全间隙,不会出现运行干涉。
