ESP8266无线WiFi开发板结构设计

在物联网终端、小型传感节点和教学实验平台中，ESP8266这类WiFi通信开发板承担着把现场数据接入无线网络的核心任务。它既可以作为独立的微控制器运行，也可以作为串口转WiFi模块挂接在主控板上，因此在结构建模时不能只把它看成一块普通PCB，而要同时考虑板载模块、接口、固定孔、插针排布以及整机装配后的干涉边界。

从板级布局来看，开发板采用矩形电路板作为承载主体，四角设置安装孔，便于通过铜柱、螺钉固定在实验箱、设备外壳或控制盒内。建模时需要把孔位中心距、孔边到板边距离、板厚以及螺钉头沉放空间一并表达出来，因为这些尺寸直接决定它能否装入紧凑壳体。若安装面靠近金属外壳，还应在天线区域预留净空，避免金属遮挡导致无线信号衰减；板边的PCB轮廓与安装孔位置也应与外壳立柱保持一致，防止装配后出现偏孔或压接元件的问题。

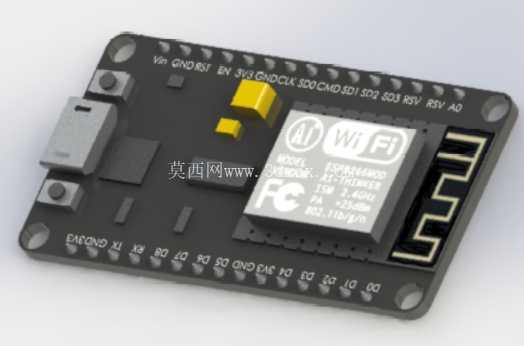

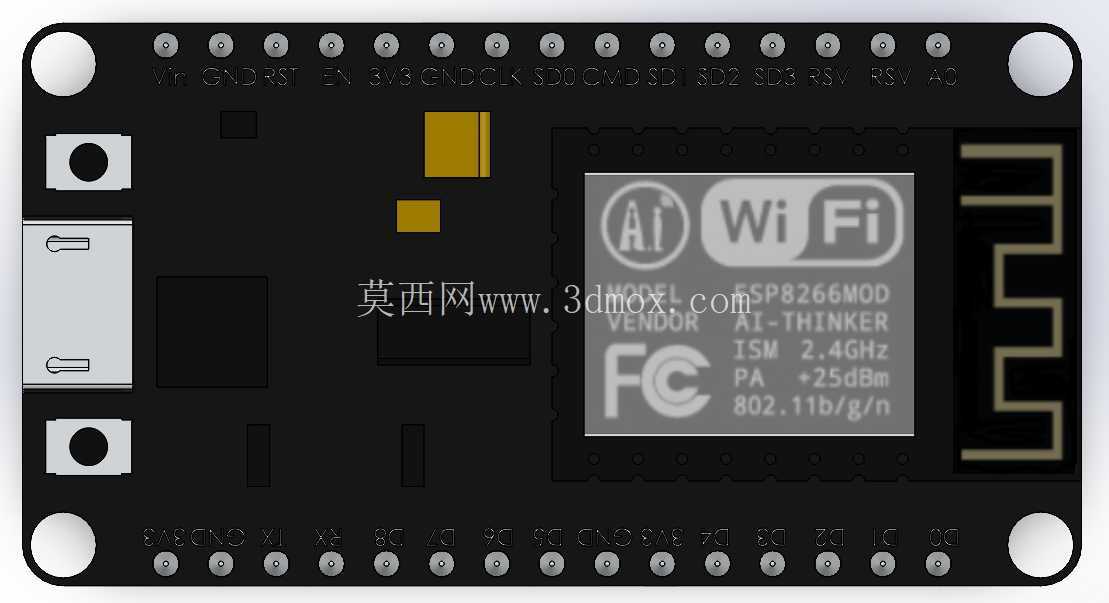

板上最醒目的部分是中央WiFi模组，其金属屏蔽罩覆盖射频与核心处理电路，外形呈方形凸起。屏蔽罩不仅在外观上形成高度差，在结构设计中也是最高零件之一，外壳内腔高度必须覆盖该区域，并保留适当安全间隙。模组表面印有WiFi标识，周边布置去耦电容、电阻和小型贴片器件；这些元件虽然体积小，但在三维模型中若完全省略，会影响壳体倒扣、灌胶区域和绝缘距离的判断。较合理的建模方式是对关键高器件建立实体，对低矮贴片件以简化块体表达，既保留装配判断价值，又控制模型复杂度。

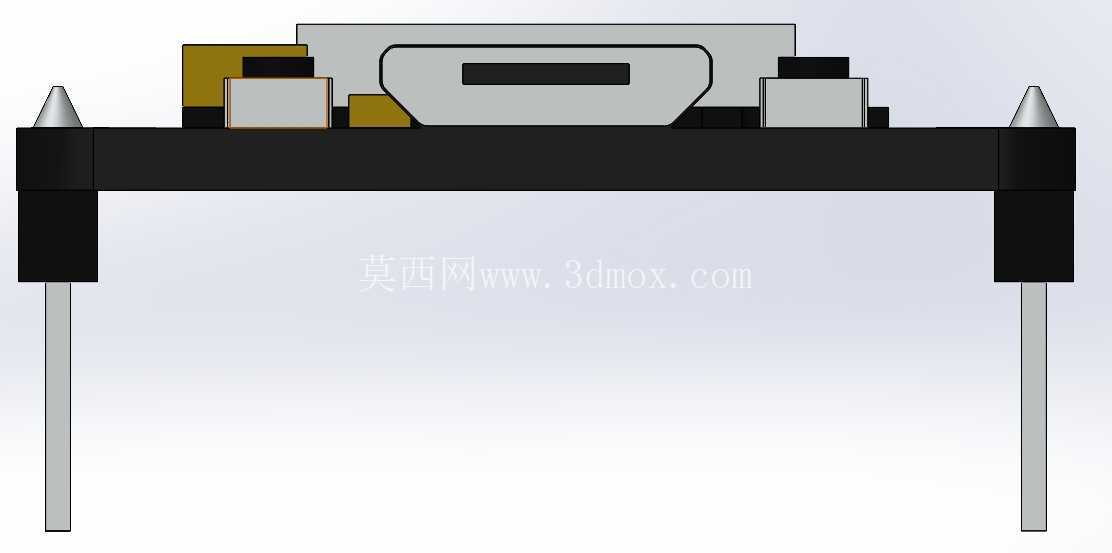

通信接口方面，板侧设置USB接口，用于供电、程序下载和串口调试。该接口金属壳突出于板边，外壳开孔需要按接口外形和插拔行程设计，不能只按PCB轮廓裁切。接口旁配有小型按键、贴片按钮和状态指示相关元件，按键顶面高度与外壳按键帽行程相关，若设备需要外部操作，应在壳体上对应设置弹性按键柱，并保证按压时不歪斜、不卡滞。

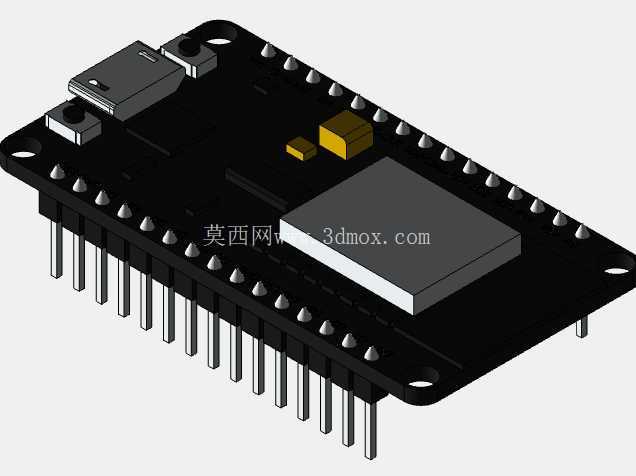

两侧排针是开发板与外部电路连接的主要边界。引脚沿板长边排列，丝印标注Vin、GND、EN、RX、TX、GPIO等功能信息。三维结构中需要准确表现排针座高度、针距和针长，因为它决定了与母座、杜邦线或底板插座的配合关系。若板卡采用竖直插接方式，排针顶端到WiFi模组顶面的高度差会影响上方空间；若平放安装，插针下方则要预留焊盘和针脚伸出空间，避免针脚触碰底板或金属安装板。

电源与信号路径在布局上围绕模组展开，USB接口、稳压相关器件和黄色电容等元件分布在板的一侧，使供电入口与射频核心区保持明确分区。结构工程师在整机布置时，应把频繁插拔的USB口放在便于操作的一侧，把天线方向朝向无遮挡区域，把排针侧留给线束或底板连接。对于工业现场使用，还可在板卡外部增加绝缘片、固定支架和线束压板，减少振动导致的接口松动。

建模过程中，PCB本体可按层状薄板处理，边缘圆角和安装孔需要与实物一致；板上丝印字符可作为贴图或浅浮雕参考，用于核对引脚方向和装配方位。金属屏蔽罩、USB外壳、排针和引脚采用不同材质表现，有助于在渲染阶段区分导电金属、塑料基座和黑色基板。天线区域的印制折线虽然属于电路板图形，但在外观展示和净空校核时不可忽略，它提示外壳设计不能在该区域布置连续金属壁。

从实际用途看，这类板卡常见于温湿度采集、继电器控制、智能家电原型、机器人通信节点和工业设备联网改造。不同场景对结构要求并不相同：实验台架上更关注排针可达性和下载接口操作空间；嵌入设备内部时更关注板卡固定、绝缘、散热和天线净空；批量产品中则还要考虑外壳模具拔模、接口公差和维修拆卸顺序。

在尺寸链上，板长、板宽、安装孔距构成一级安装边界；USB接口外伸尺寸、排针高度、屏蔽罩高度和按键高度构成二级干涉边界；线材插头、针座和螺钉头则属于装配后需要复核的三级空间。把这些层次在三维模型中清楚建立后，设计人员可以直接进行外壳包覆、支架定位、线束走向和堆叠间距检查，而不必在样机阶段反复依靠实物试装。整体而言，该开发板模型的价值不只在于还原外观，更在于把通信模块在设备内部的安装关系、接口操作和无线性能所需空间提前暴露出来，为后续产品化结构设计提供可靠依据。
