NEMA23步进电机直角安装固定支座

这款NEMA23规格电机安装支座采用L型直角折弯结构，是自动化设备里把步进或伺服电机以垂直姿态固定到设备底板、型材框架或运动模组上的常用连接件。在小型数控雕刻机、3D打印机、皮带输送模组、点胶贴装工位以及教学实验平台中，电机往往需要输出轴朝向与安装基面保持90度关系，直接用电机端面贴装很难兼顾定位与受力，这类折弯支座正好承担过渡转接的角色。

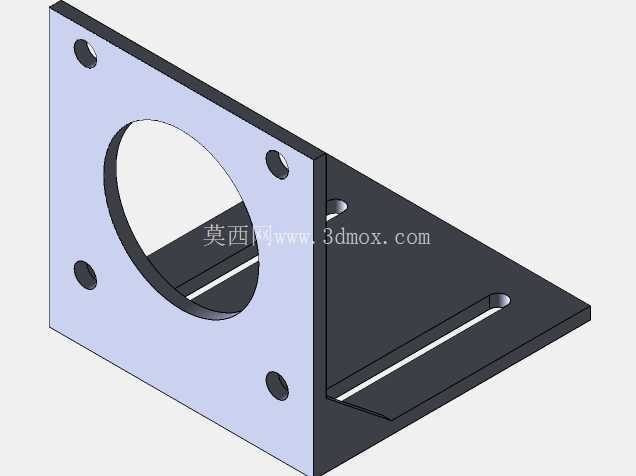

从结构上看，立板中央开出大直径圆孔，电机输出轴连同前端轴承座可以从孔中穿过，避免轴端与板件干涉；孔周分布的四个安装孔对应NEMA23电机法兰的标准孔位，孔距按57mm法兰规格布置，螺钉从支座背面穿入锁紧电机端面，保证电机轴心与立板平面垂直。底板上设计了两条平行的长圆形腰型槽，槽向沿电机轴线方向延伸，这种开槽方式给装配留下了调节余量：皮带传动时可以沿槽移动电机来张紧同步带，丝杠直连时也能微调同轴度，补偿加工与拼装误差。

折弯处是整个支座受力的关键。电机启停瞬间会产生反扭矩，皮带张紧还会带来持续的侧向拉力，直角折弯圆角如果过小容易在反复载荷下出现应力集中，建模时折弯内R按板厚取值，外侧自然形成过渡圆角，既符合钣金折弯工艺，又让立板与底板之间的载荷传递更平顺。立板上四个安装孔做了沉台或通孔处理，螺钉头不凸出板面，电机法兰可以贴合到位；底板腰槽宽度匹配常用内六角螺钉或T型螺栓，方便在铝型材槽内滑动锁紧。

选材与成型方面，这类支座一般用冷轧钢板折弯后做发黑或喷塑处理，也有采用铝板折弯减重的版本。钢板方案成本低、刚性好，适合切削载荷较大的雕刻与送料场合；铝板方案重量轻、不易锈蚀，多用于桌面型设备和对重量敏感的运动轴。建模过程中需要重点把握展开尺寸：折弯扣除量随板厚和下模开口变化，立板净高度、底板有效长度以及孔到折弯线的安全距离都要核对，避免孔位落在折弯变形区导致成型后孔位偏移。

安装边界上，立板高度需容纳电机机身前端定位凸台，圆孔直径略大于电机凸台外径，形成间隙配合便于预装对中；底板长度要覆盖腰槽全长并留出折弯边到槽端的最小实体距离，防止槽口过于贴近折弯线削弱强度。实际选型时，工程师会先确认电机法兰尺寸与输出轴长度，再核对设备安装面的螺孔或型材槽间距，腰槽的行程范围决定了皮带张紧的调节量。装配顺序通常是先把电机固定到立板，再整体放到设备基面上，穿入底板紧固件后暂不锁死，推动电机张紧传动件或校正同轴度，最后拧紧底板螺栓。

三维建模时把立板孔位、底板腰槽、折弯圆角和板厚作为关键参数驱动，修改法兰规格即可衍生出NEMA17、NEMA34等系列支座，形成标准化件库。配合关系上要检查电机轴穿过圆孔后的剩余间隙、联轴器或同步轮与底板的空间距离，以及电机尾部接线插头是否与周边结构干涉。整体而言，这件支座结构并不复杂，但孔位精度、折弯垂直度和腰槽调节量直接决定电机运行的平稳性与传动寿命，是小型自动化设备中典型而实用的固定转接件。
