等传动比8/10mm轴径锥齿轮换向箱

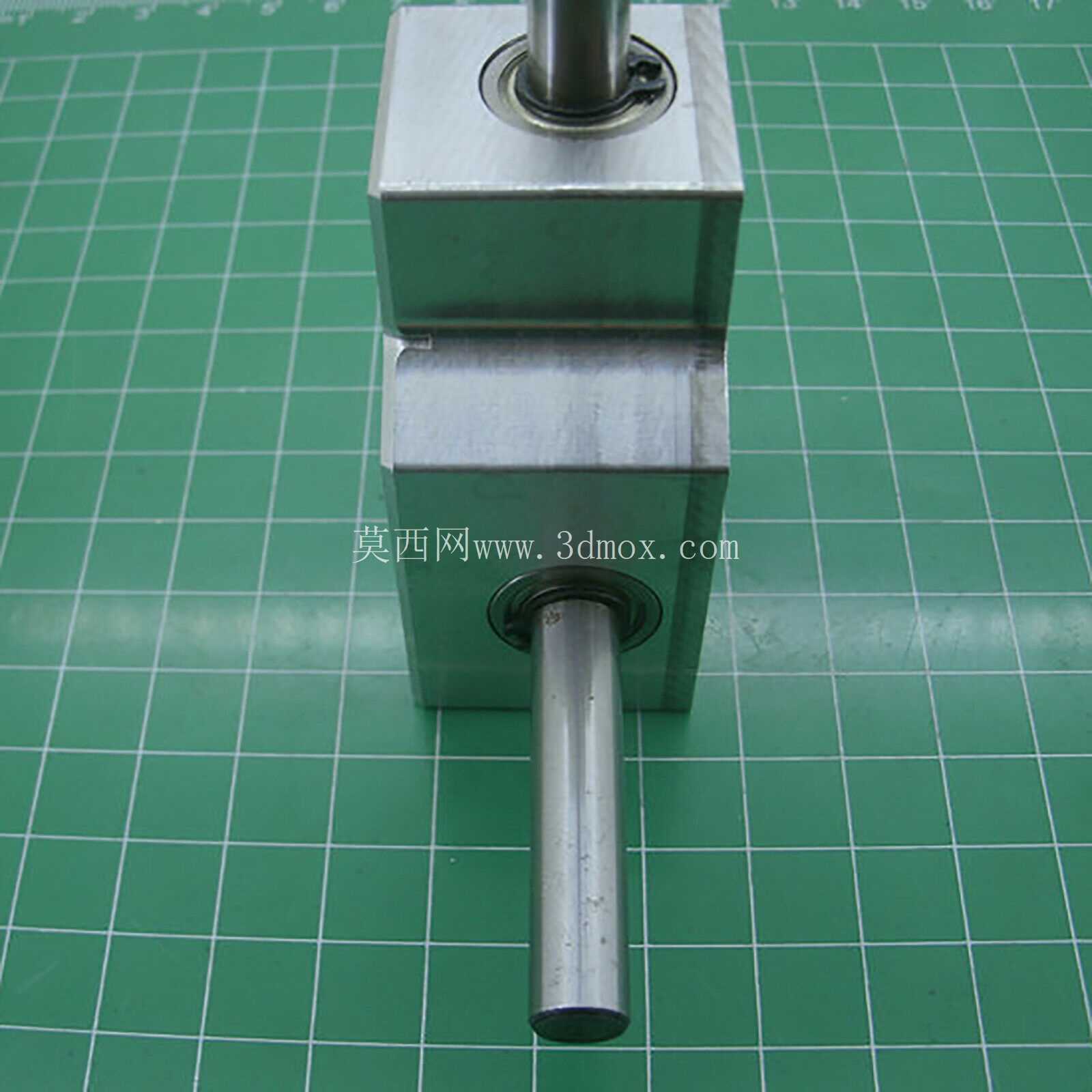

　　这款锥齿轮换向结构，核心解决的是小载荷动力传输路径里的直角转向需求，在桌面级小型自动化输送线、微型实验台传动改造、小型智能代步车的动力换向布局里，这类结构的应用占比并不低。不同于大负载工业减速机的厚重设计，这款换向箱采用方正的分体式箱体结构，箱体结合面采用精密止口定位，装配时不需要额外打定位销就能保证锥齿轮的啮合间隙控制在合理区间，后期维护拆检也更方便，不用反复调整啮合位置就能复装到位。

　　从设计逻辑上看，这款换向箱的传动比设定为1:1，意味着输入轴和输出轴的转速完全一致，不存在减速或者增速的扭矩变化，核心作用就是改变动力传输的方向，把沿单一直线传递的转动，通过90度正交布置的锥齿轮副，拆分到三个不同方向的轴端输出，三个伸出轴的轴径分别适配8mm和10mm的安装孔径，能直接匹配市面上常见的微型直流电机、小型同步带轮、联轴器等标准传动件，不需要额外做轴径转接套，减少了传动链上的连接间隙，也降低了装配时的同轴度调整难度。

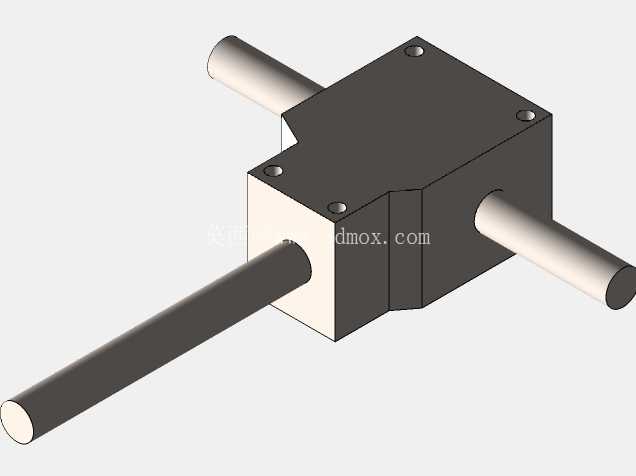

　　箱体的安装边界设计得非常紧凑，整体方正的外形没有多余的突出结构，四个角位预留了沉头安装孔，既可以从箱体外侧穿螺栓固定在安装基板上，也可以反过来从基板背面穿螺栓锁紧，两种安装方式都不会和伸出的轴段产生干涉，安装孔的位置公差按照常规传动件的安装精度设定，普通的铝板、亚克力板甚至3D打印的安装支架都能直接适配，不需要做高精度的孔位加工就能完成装配。

　　在实际使用场景里，这类小尺寸换向箱经常用在空间受限的传动布局中，比如小型分拣线的转角位置，不需要额外布置张紧结构或者带轮组，直接把换向箱固定在转角处，就能把直线输送的动力转到垂直方向，驱动侧边的拨料机构；还有桌面级的小型加工设备，比如微型铣床、小型砂带机的动力布局里，受限于安装空间，电机没法直接对准工作头的轴端，用这款换向箱就能把电机的水平输出转成垂直方向，直接带动工作头运转，省去了复杂的带传动张紧结构，也减少了传动过程中的动力损耗。

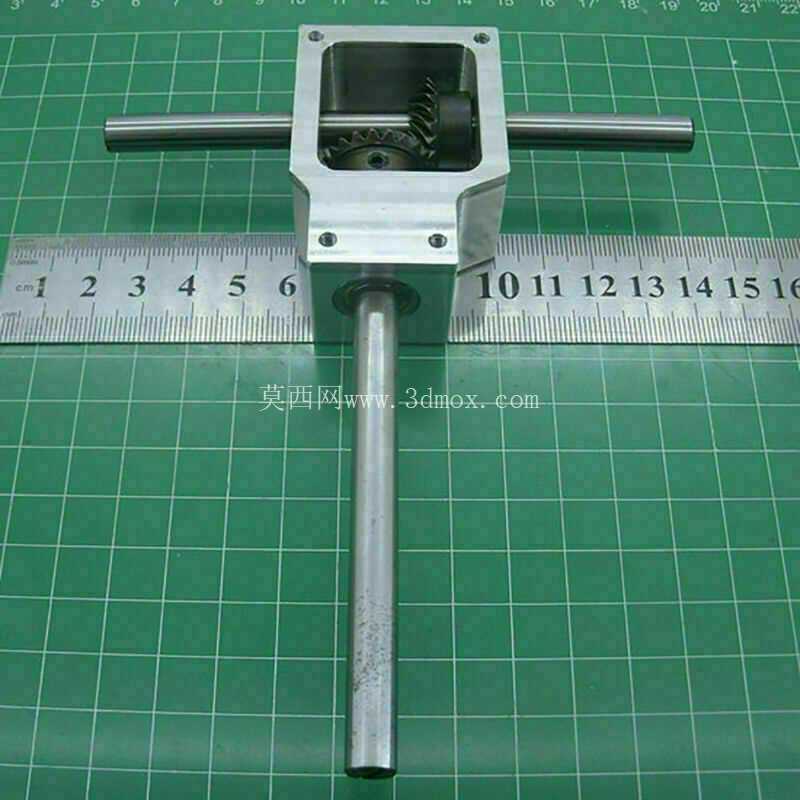

　　结构设计上，箱体内的锥齿轮采用正交直齿锥齿轮设计，相比螺旋锥齿轮，直齿锥齿轮的加工难度更低，小模数下的传动精度足够满足小载荷场景的使用需求，而且轴向力更小，配套的轴承只需要用普通的深沟球轴承就能承受运转时的径向和轴向载荷，不需要额外配置推力轴承，进一步压缩了箱体的整体尺寸。三个伸出轴的轴端都做了倒角处理，装配联轴器或者带轮的时候更容易导入，轴段上预留的平键槽位置刚好和箱体外侧的轴伸长度匹配，键槽的深度按照标准小轴径的键尺寸设计，能传递的扭矩足够覆盖小型电机的输出范围，不会出现键连接压溃的问题。

　　箱体的分体结构设计也考虑了润滑的需求，结合面的密封槽可以放置薄的密封垫片，加注润滑脂之后不会出现渗漏，日常使用不需要频繁更换润滑脂，维护周期比开放式的齿轮结构长很多。箱体的壁厚设计兼顾了轻量化和结构强度，用铝合金加工的话整体重量很轻，用在移动类的小型设备上也不会增加太多额外负载，就算用工程塑料做3D打印验证，壁厚也能承受小载荷下的齿轮啮合作用力，不会出现箱体变形导致齿轮卡滞的问题。

　　在选型适配的时候，需要注意三个轴伸的长度，不同方向的轴伸长度有区分，长轴端适合直接安装滚轮、带轮这类需要较长定位面的零件，短轴端适合连接联轴器和动力输入端对接，安装的时候要保证固定面的平面度，避免箱体安装后出现变形，导致轴的同轴度偏差，加剧齿轮和轴承的磨损。另外这款换向箱的传动是等比换向，不能用来做减速增扭，如果需要更大的输出扭矩，还是要搭配减速电机使用，换向箱本身只承担转向的作用，不要超出额定扭矩范围使用，避免锥齿轮出现断齿的情况。
