长梯式水平支撑稳定桁架结构

　　该结构件面向狭长作业平台、升降辅助架、轻型梯架以及需要保持横向姿态的支撑系统设计，整体采用长条形双纵梁加横向肋板的布置形式。构件在使用过程中主要承担抗弯、抗扭和局部连接载荷，两端及中部的开孔区域用于与外部支架、滑移机构或承载平台进行固定，使整套装置在伸展、吊挂或随动作业时能够维持较稳定的水平基准。

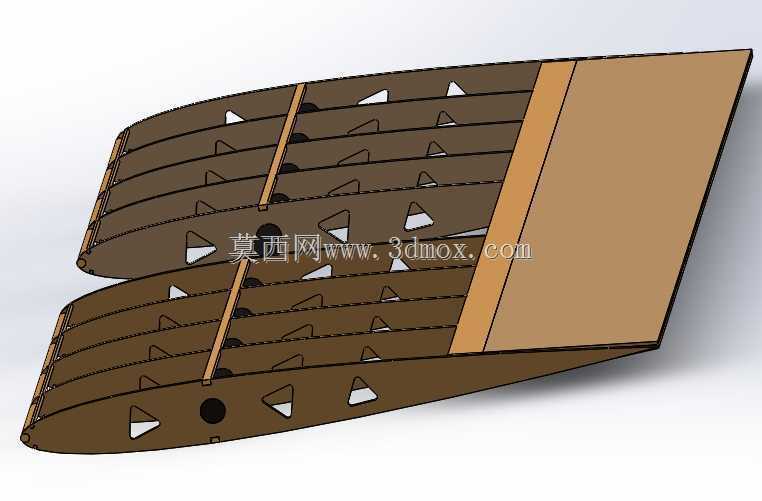

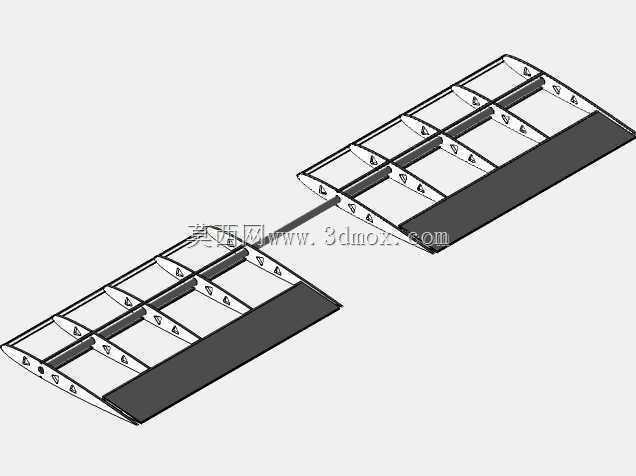

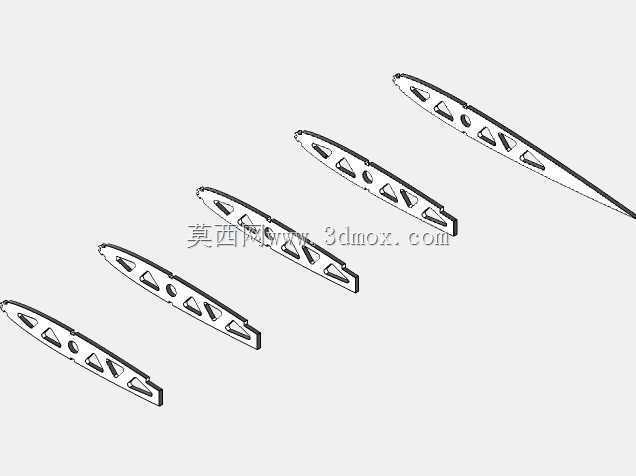

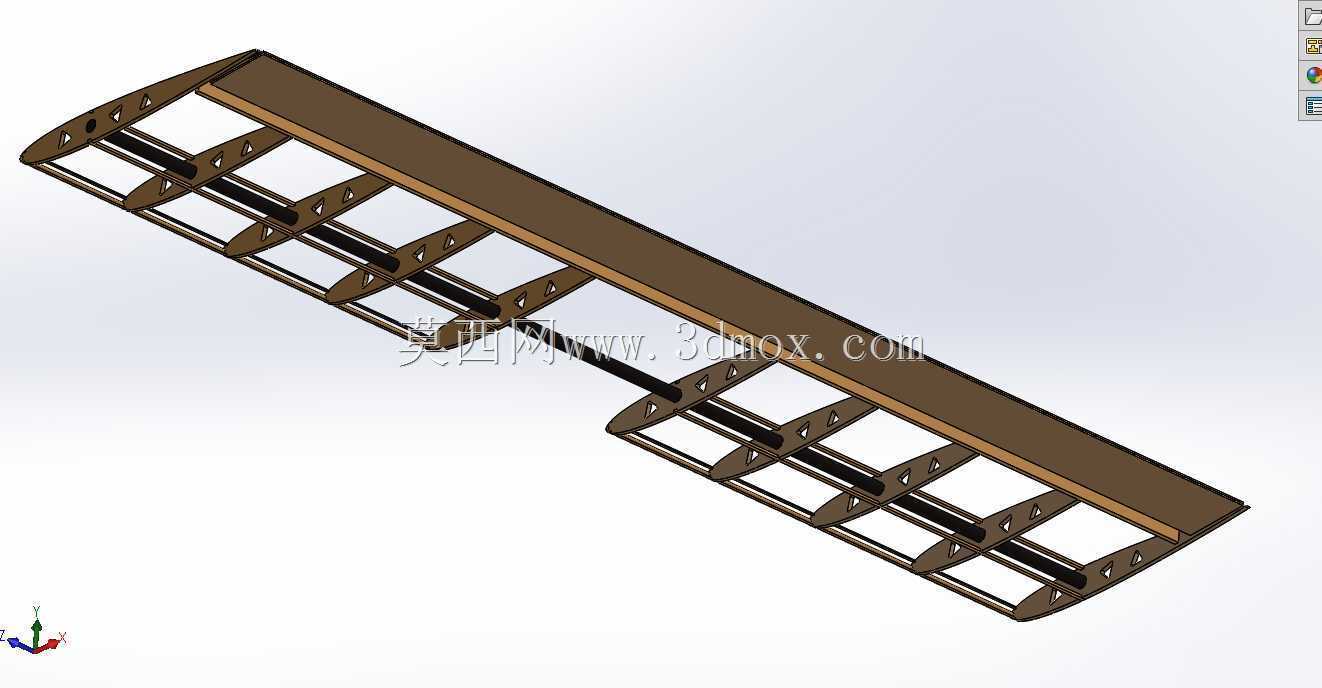

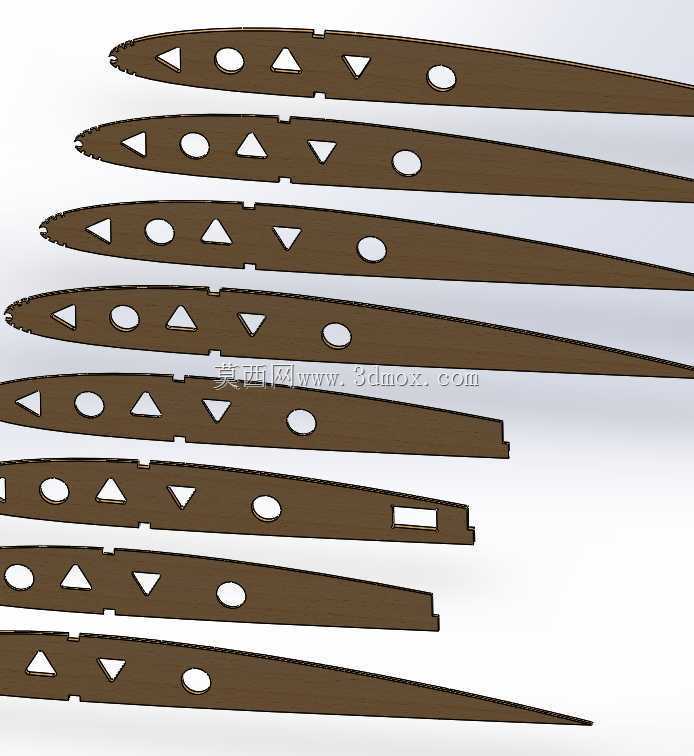

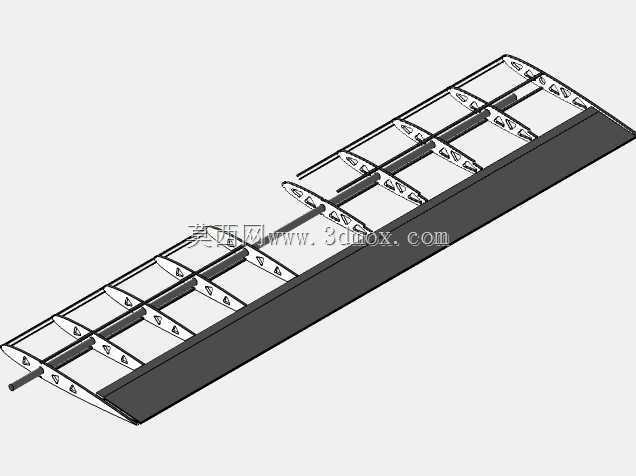

　　从结构形式看，模型由两根平行纵向主梁、多组横向隔板、端部连接耳板以及中间贯通杆件组成。纵梁承担主要弯矩，沿长度方向连续布置；横向肋板按一定间距分布，既限制两根纵梁相对变形，也提高截面的扭转刚度。肋板上预留了切口和减重孔，这些位置并非单纯装饰，而是在保证腹板有效传力路径的前提下降低自重，同时为管线、绑带或附属小件提供穿过空间。端部板件带有阵列孔，可适配不同孔距的安装界面，降低现场配钻和二次修配的工作量。

　　设计思路上，这类水平稳定结构不能只按静态直线受力处理。狭长框架在实际工况中容易出现端部下垂、侧向摆动和扭转变形，因此建模时需要重点控制纵梁截面高度、肋板间距以及端板连接刚度。纵梁外侧采用连续封闭轮廓，有利于提升整体抗弯能力；内侧肋板与纵梁形成多个框格，使载荷能够从安装点向相邻肋板分散。中间杆件贯穿多个框格，可在装配时作为定位基准，也能在受扭时参与约束，减少两纵梁之间的错动。

　　在三维建模过程中，应先建立纵向中心线和整体长度方向基准，再按安装边界确定两端孔位。肋板切口需要与纵梁内侧面保持一致的配合关系，避免出现干涉或焊缝空间不足。若该件用于焊接成型，肋板端部应保留合理的焊接边距；若采用板材拼装，则需要在孔位和切口处考虑加工刀具半径。模型中的孔组、框格和对称结构适合通过阵列、镜像和骨架草图完成，这样后续调整长度、肋板数量或孔距时，能够快速派生不同规格。

　　外形边界方面，该构件呈细长梯架形态，长度方向远大于宽度和高度，安装时需重点核对两端连接孔的同轴度、纵梁外侧与周边设备的间隙，以及下方回转或滑移空间。横向框格的开口区域虽然减轻了重量，但也决定了构件不能承受偏离主梁过多的集中冲击；外部载荷应尽量通过端板、纵梁或加强肋附近传入。若在移动设备上使用，还需校核加速、制动和振动条件下的惯性载荷，避免细长结构产生共振。

　　该模型可作为水平稳定架、轻型检修梯、导向支撑框架或伸缩平台附件的结构基础。工程人员在复用此结构时，可根据实际跨度调整肋板密度，根据承载方式增加局部加强板，并依据安装件尺寸修改端部孔组。其价值在于提供了完整的框架传力关系和细节特征，使后续设计不必从抽象轮廓重新搭建，而能够在已有肋板切口、纵梁连接和框格布局上进行参数化优化。
