双指齿轮传动机械夹爪结构设计

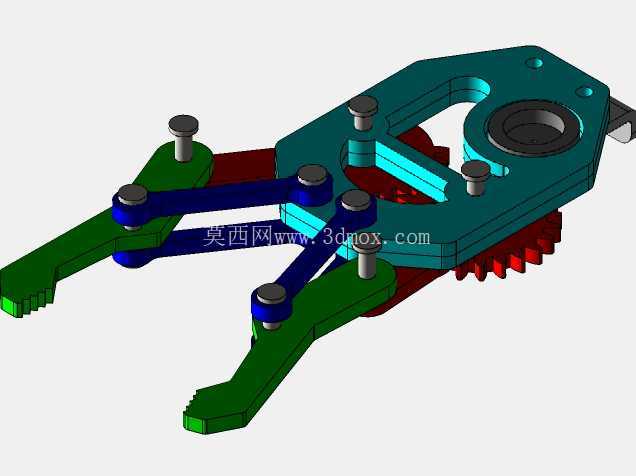

这款双指夹爪是工业协作机器人末端执行器里结构相对精简的一类，从结构布局来看，采用对称式双指开合设计，核心传动通过两组相互啮合的圆柱齿轮实现动力同步传递，能保证两个指爪的开合角度完全对称，避免抓取过程中出现工件偏斜、夹持力不均的问题。从实际应用场景出发，这类夹爪常部署在轻载协作机器人的末端工位，适配3C电子小件装配、实验室样本转运、轻工行业小件物料上下料等场景，针对外形规则的柱状、块状小尺寸工件抓取适配性较好，相比多自由度柔性夹爪，它的结构零件数量更少，加工与装配难度更低，日常维护的备件成本也更可控。

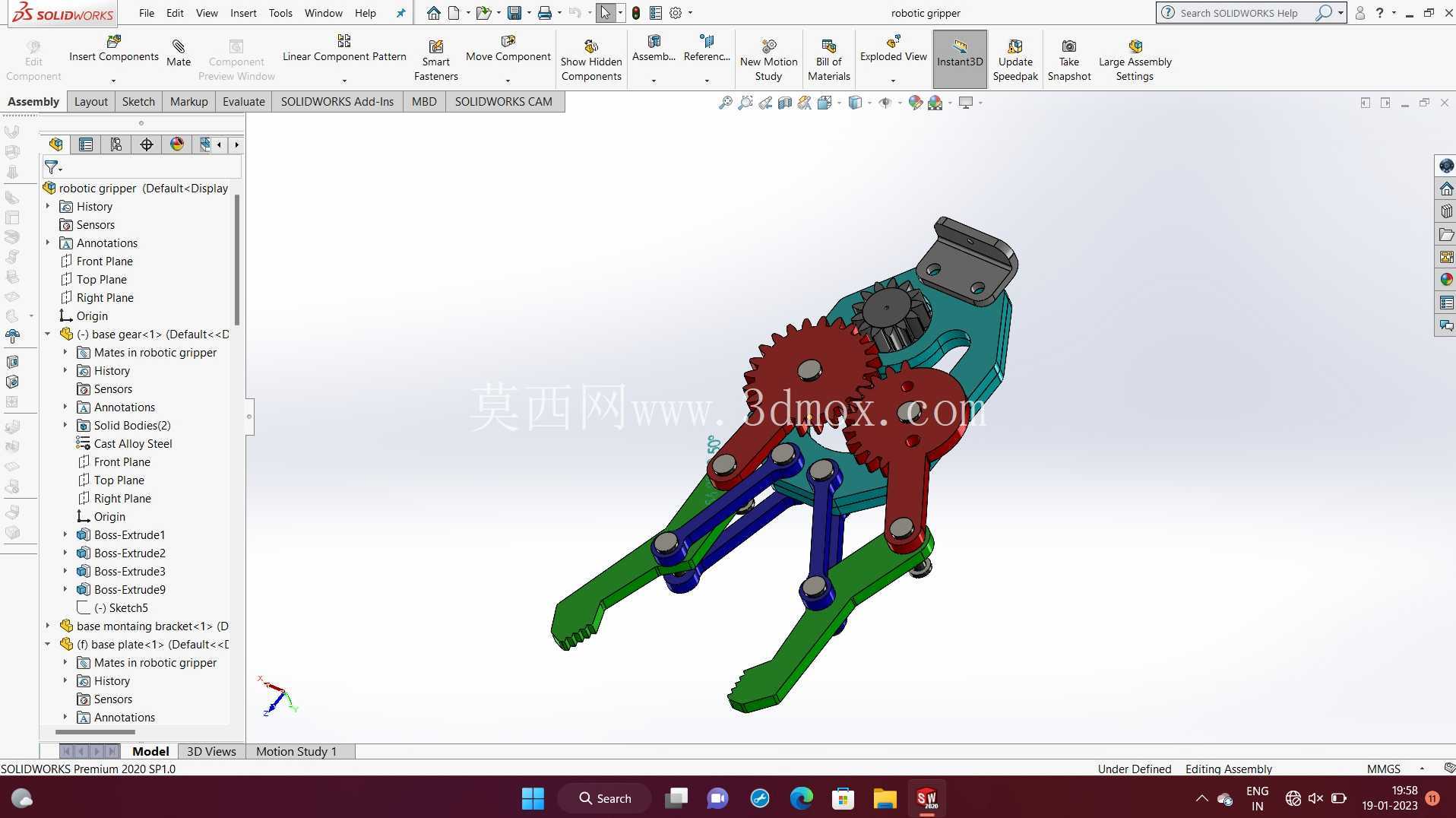

从功能特性上看，夹爪的指身采用分段式铰接结构，指根位置通过齿轮啮合传递扭矩，指节处设置铰接销轴，开合过程中指端的运动轨迹能保持相对稳定的夹持姿态，不会出现单指卡顿、开合不同步的问题。夹持力的传递路径从驱动端输入后，经主动齿轮带动两侧从动齿轮同步转动，从动齿轮与对应侧的指根摆臂固连，直接带动指身完成开合动作，传动链短，机械效率高，动力传递过程中的背隙小，重复定位精度能满足轻载装配工位的精度要求。夹爪的安装基座设置了标准化的安装孔位，能适配主流协作机器人的末端法兰接口，不需要额外设计转接板就能完成快速装调，安装边界的轮廓尺寸紧凑，不会在狭窄工位作业时与周边工装、设备产生干涉。

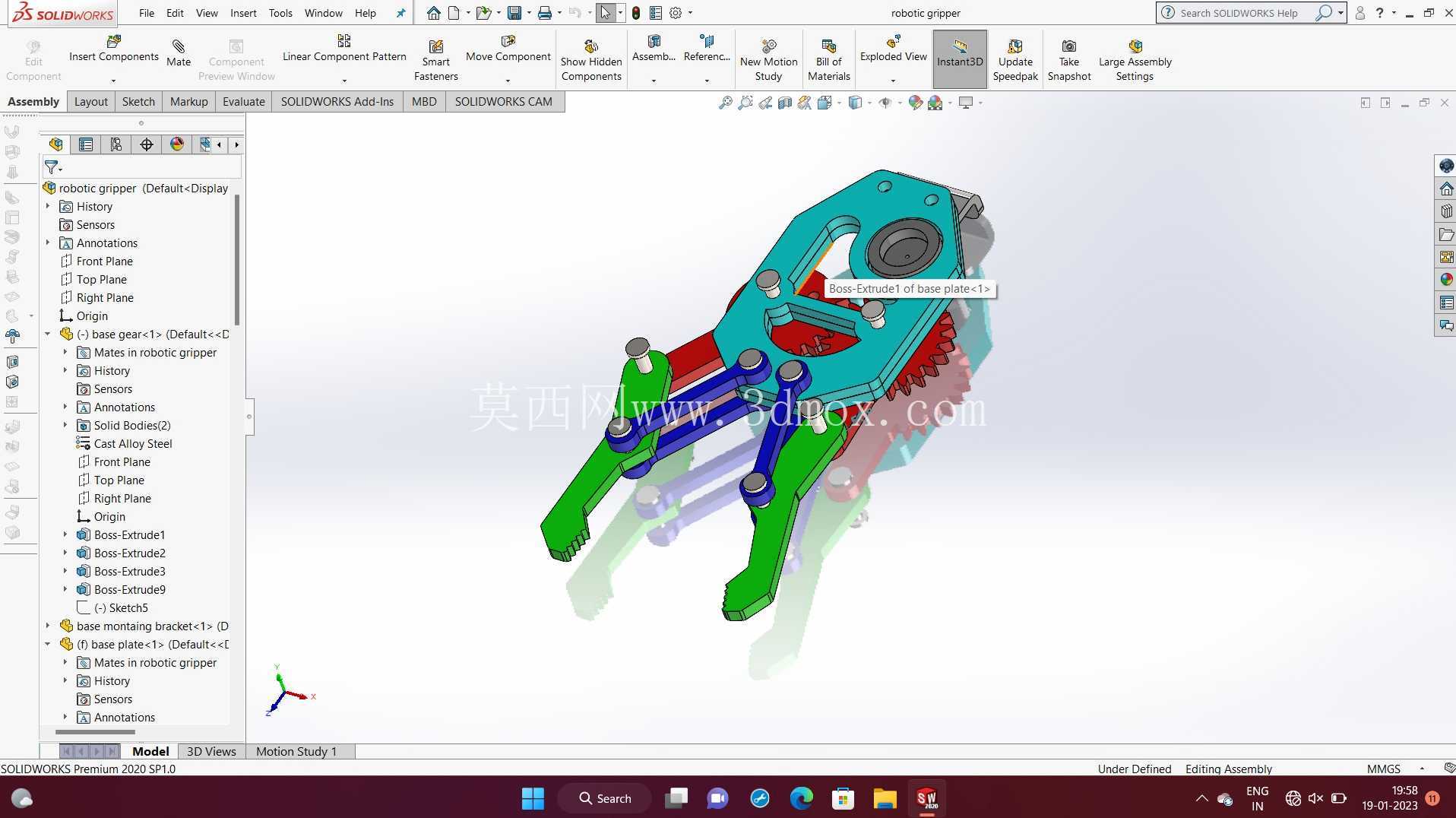

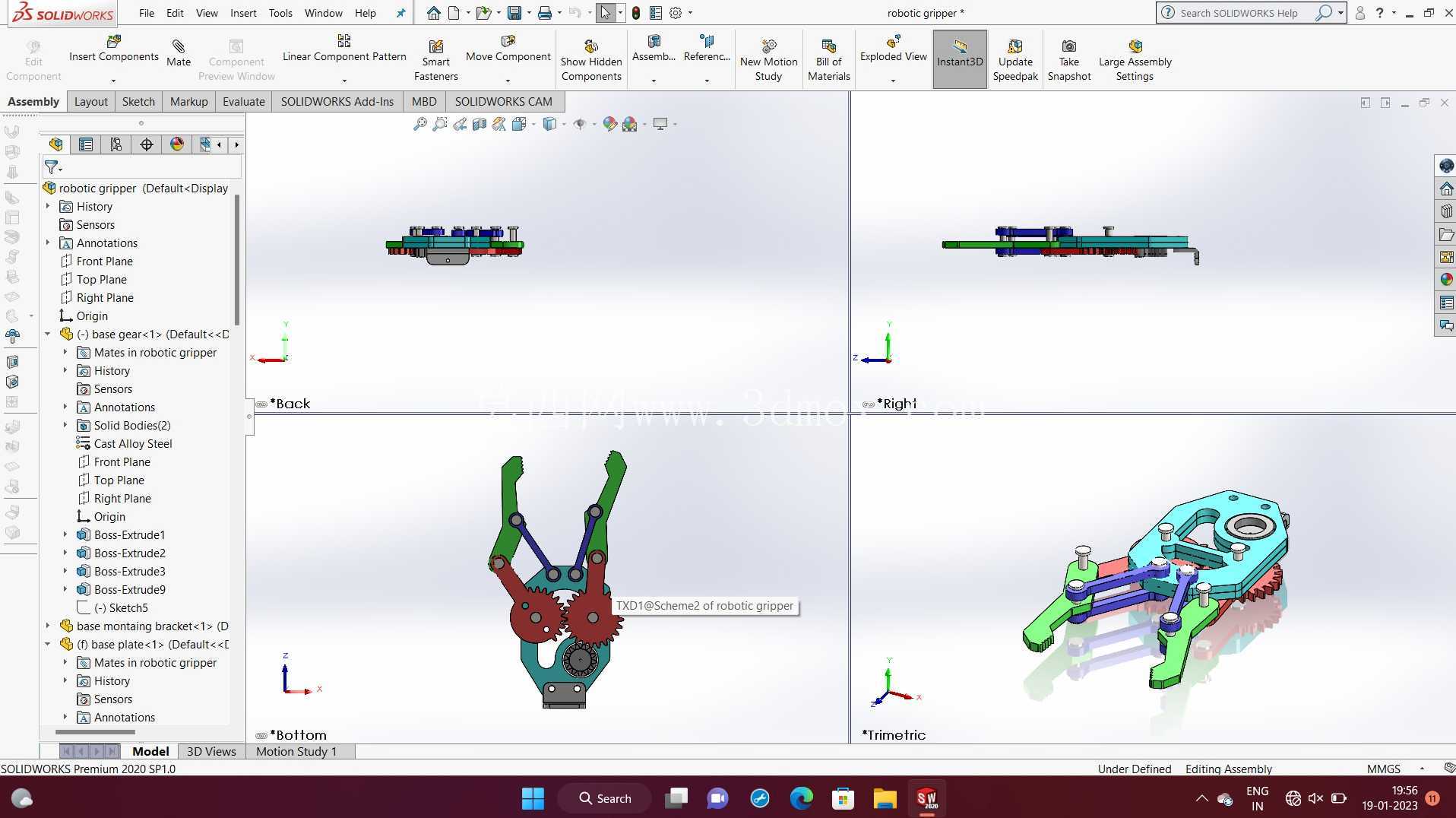

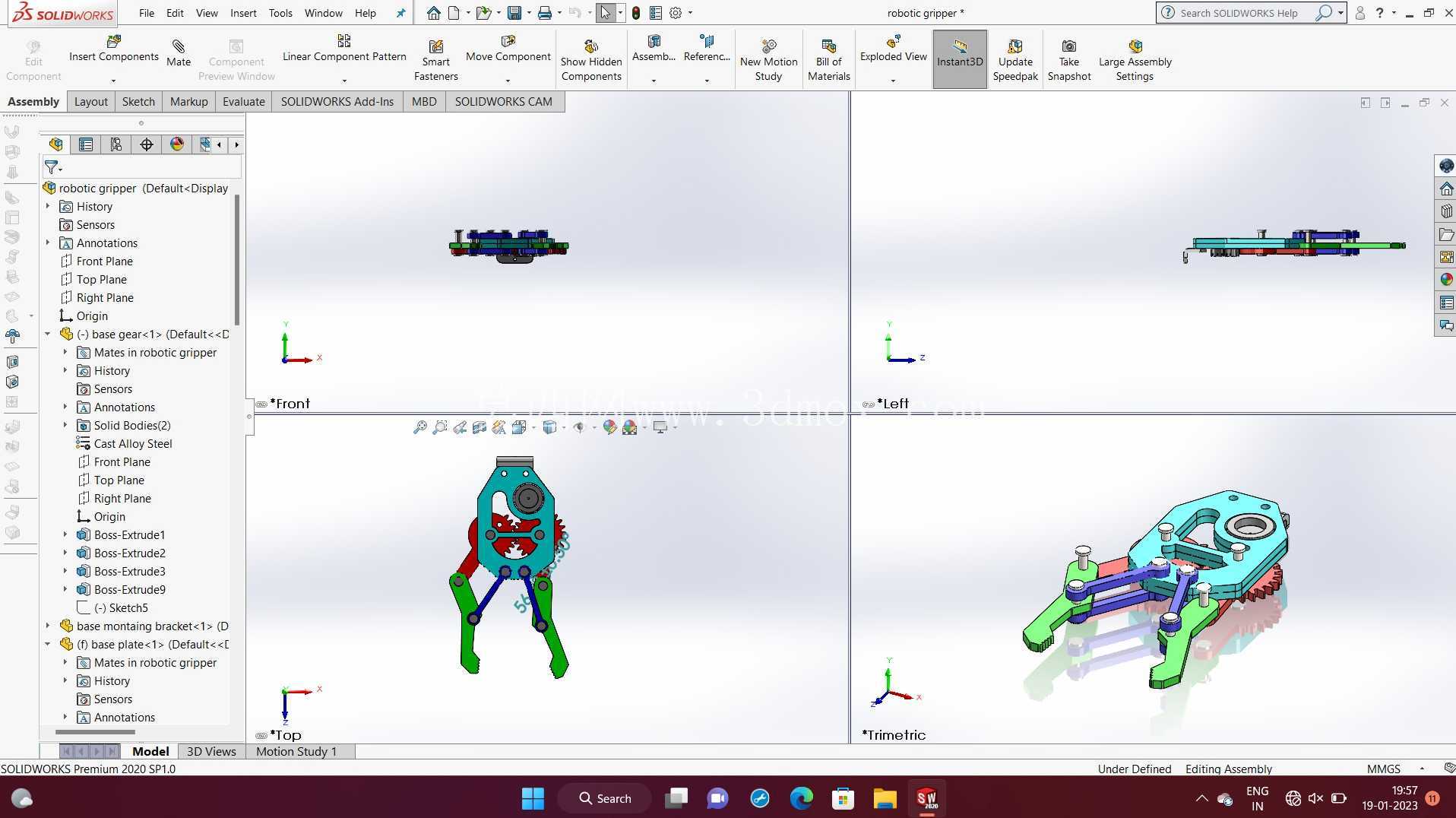

设计思路上，这款夹爪优先考虑了易加工与易装配的需求，所有结构件都采用常规机加工工艺就能完成生产，齿轮采用标准模数设计，不需要定制特殊齿形参数，铰接位置的销轴都采用标准紧固件，降低了零件的采购与加工成本。指端的夹持面预留了防滑垫安装槽，可以根据实际抓取的工件材质更换不同摩擦系数的防滑垫，比如抓取光滑塑料件时可以粘贴橡胶垫，抓取金属工件时可以更换硬质合金防滑贴片，拓展了夹爪的适配工件范围。夹爪的整体结构没有复杂的曲面特征，三维建模过程中所有配合面都采用平面、圆柱面等规则几何特征，装配约束关系清晰，工程师在做二次修改时，可以快速调整指身长度、齿轮中心距、开合角度范围等参数，适配不同的抓取行程需求。

从安装边界来看，夹爪整体的横向宽度在闭合状态下控制得比较紧凑，在伸入狭窄料盒、工装夹具内部取件时，不会因为本体尺寸过大出现卡滞，指身张开的最大行程能覆盖常规小件的尺寸范围，针对直径在适配区间内的圆柱工件、边长在行程范围内的方形工件都能稳定夹持。夹爪的传动部分没有外露的细长杆件，所有运动部件都做了轮廓收边处理，作业过程中不会勾挂周边的管线、物料，安全性更适配人机协作的作业场景。日常维护时，只需要定期在齿轮啮合位置、铰接销轴处加注润滑脂，就能保证长时间运行的传动顺畅，不需要频繁拆解更换易损件，对于小批量自动化改造的项目来说，这类结构的夹爪能大幅缩短设计与调试周期，降低项目的整体实施成本。
