三爪式气动抓取机械手夹爪结构

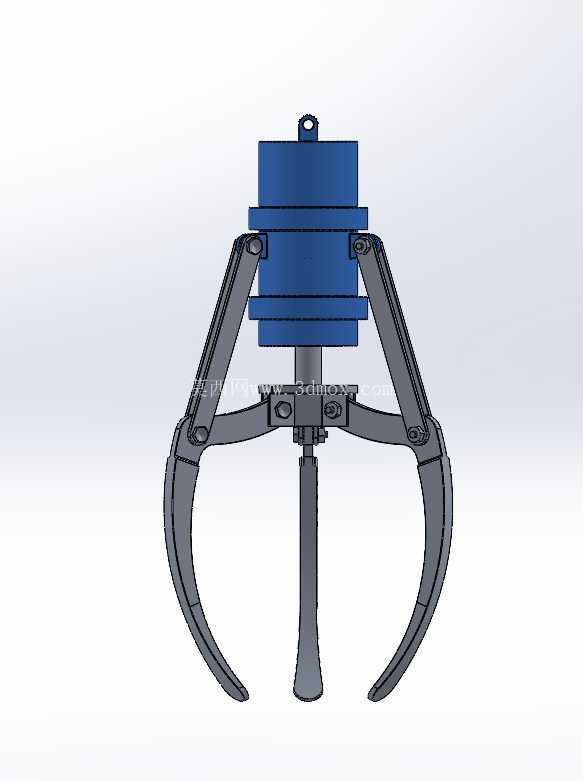

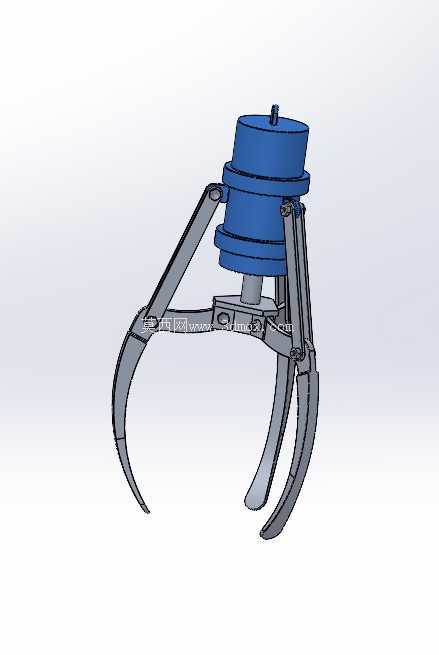

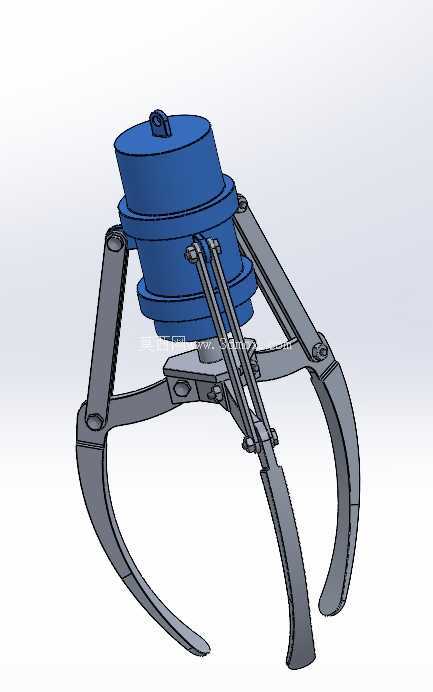

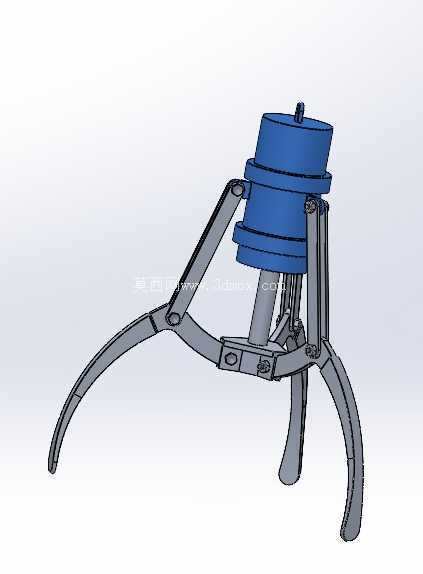

　　在自动化产线的物料转运、机床上下料、工件码垛等场景中，末端执行器的抓取稳定性直接决定整线运行效率，这款三爪结构的抓取夹具正是针对高可靠性抓取需求开发的适配部件。从结构设计逻辑来看，该夹爪采用中心驱动的三爪同步收拢结构，上部的圆柱腔体为驱动单元安装位，可适配旋转气缸或者小型伺服电缸作为动力源，动力输出轴与下部的连杆传动组连接，通过铰接点的力臂转换，将驱动单元的直线伸缩动作转化为三个爪指的同步圆弧摆动，实现对工件的环抱式抓取。

　　不同于两爪夹爪仅能实现两点接触的夹持方式，三爪呈120度均匀分布的结构，在抓取圆柱形、圆环形类工件时，三个接触点可形成稳定的受力三角，自动修正工件的中心偏移，无需额外增加视觉定位补偿即可保证抓取同轴度，尤其适配轴类零件、盘类零件的上下料作业，在数控车床加工单元的工件转运场景中，这类夹爪可直接替换原有液压卡盘的手动上下料流程，配合机械臂的移动路径，完成毛坯件上料、成品件下料的全流程无人化作业。

　　从安装边界来看，上部驱动腔体的法兰端面预留了标准安装孔位，可直接与市面上主流的六轴工业机器人、协作机器人末端法兰对接，也可适配直线模组的滑台安装板，用于固定工位的工件拾取；爪指的弯曲弧度经过受力仿真优化，接触段做了等曲率圆弧处理，在抓取不同直径的工件时，爪指内侧可与工件外圆形成足够的接触面积，避免点接触造成的工件表面压伤，同时铰接位置的销轴采用耐磨合金钢材质，配合间隙配合的轴套，可承受长时间往复摆动的磨损，减少日常维护频次。在功能特性上，该夹爪的张开行程覆盖常规工业场景中直径30mm到120mm的圆柱形工件抓取需求，爪指收拢时的自锁特性可在动力源突发断气、断电的情况下保持夹持力，避免工件坠落造成的设备损坏或者安全隐患。

　　设计过程中针对传动连杆的受力做了有限元校核，在额定夹持力下，连杆的最大应力远低于材料屈服强度，可适配1kg到5kg重量的工件抓取作业，除了常规的金属零件抓取，更换爪指末端的防滑软垫后，也可用于玻璃器皿、塑料壳体等易损工件的搬运。从实际应用的适配性来看，该夹爪的整体结构紧凑，上部驱动单元的外径小于爪指最大张开直径，在狭窄空间内作业时不会与周边工装、夹具发生干涉，可用于机床内部的狭窄工位取件，也可在装配工位完成小型零部件的精准拾取放置。不同于定制化的专用夹具，这款夹爪的爪指采用可拆卸式铰接设计，可根据不同的工件外形更换适配的爪指结构，无需更换整个夹爪本体，即可快速切换不同的作业工况，降低多品种小批量生产场景下的夹具投入成本。传动结构的铰接点均预留了润滑注油孔，日常维护时可直接加注润滑脂，无需拆解整个结构即可完成保养，适配工厂长时间连续运行的使用需求。在3C电子装配场景中，这类小型三爪夹爪可配合SCARA机器人完成圆柱形电子元件的插装作业，稳定的三点夹持可避免元件插装过程中出现偏斜，提升装配良率；在食品包装行业，更换食品级材质的爪指后，也可完成瓶装、罐装产品的分拣码垛作业，结构本身无卫生死角，便于日常清洁消毒。
