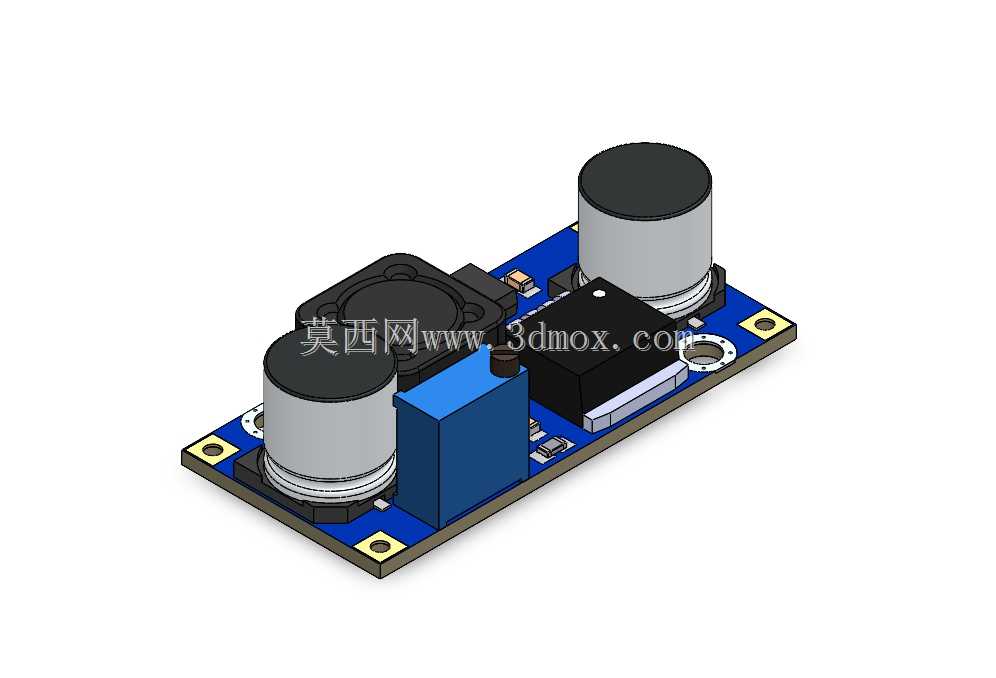

LM2596降压型DC-DC电源转换模块结构

　　在嵌入式开发、小型工控设备改装、DIY电子制作以及低压配电支路改造场景中，这类降压型DC-DC转换模块是极为常用的配电部件，核心作用是将较高的直流输入电压稳定转换为负载所需的低压直流输出，替代传统线性稳压器解决大负载下的发热问题。做整机结构布局时，首先要明确该模块的安装边界：PCB基板为矩形结构，四个角预留了标准安装孔位，可直接通过铜柱固定在设备内部的安装平面上，也可利用排针直接焊接在母板上，两种安装方式对应的外围预留空间不同——采用铜柱固定时，模块上方需要预留至少15mm的散热空间，避免电感与电解电容的热量堆积；采用直插焊接时，母板对应位置要避开高大元件，防止元件干涉。

　　从功能特性来看，该模块基于LM2596开关稳压芯片设计，属于降压型拓扑结构，持续输出电流可达3A，相比传统78系列线性稳压器，转换效率普遍能达到80%以上，大负载工况下的温升控制优势明显，不需要额外加装大面积散热片就能满足多数场景的散热需求。模块上集成了输入输出电解电容、功率电感、续流二极管以及调压电位器，固定输出版本可直接输出3.3V、5V、12V等常用电压等级，可调版本可通过板载电位器在一定范围内连续调节输出电压，适配不同负载的供电需求。150kHz的固定开关频率是该方案的核心设计特点，这个频率段下，所需的滤波电感、电容的体积可以做得更小，相比低频开关电源方案能有效压缩模块整体尺寸，适配空间紧凑的设备内部安装需求。

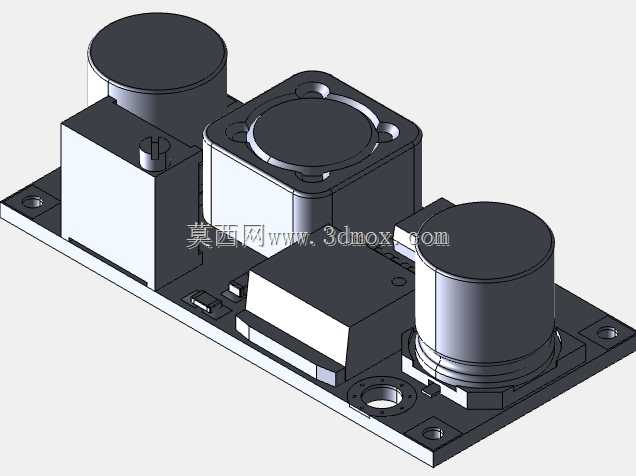

　　建模过程中需要重点还原几个影响装配的结构细节：首先是板上两个电解电容的高度与直径，这两个元件是模块上高度最高的部件之一，做整机干涉检查时必须准确还原其外形尺寸，避免与设备外壳或者上层电路板发生碰撞；其次是屏蔽功率电感的外形与安装位置，电感位于模块中部，其金属外壳与周边元件的间隙要准确还原，实际生产中这个位置的元件公差会影响模块的整体装配兼容性；还有板载的接线端子或者焊盘位置，输入输出端的焊盘间距、孔径要符合常规导线焊接或者端子插接的尺寸要求，做线束布局时可以直接匹配对应线径的导线走向。

　　实际选型应用时，需要结合负载特性考虑模块的布局位置：如果给敏感的模拟电路供电，模块要尽量远离小信号采集电路，避免开关频率的干扰耦合到信号链路中；如果是给电机、继电器等感性负载供电，模块输出端要额外增加滤波电容，同时安装时要保证模块的散热路径通畅，不要将模块封闭在完全无空气流通的狭小腔体内。模块的PCB走线设计已经考虑了大电流路径的载流需求，功率回路的走线宽度足够承载3A的持续电流，建模时还原PCB的厚度与铜箔区域的位置，也能为后续做整机的电磁兼容性仿真提供准确的结构参考。

　　从结构设计的角度看，这类模块化电源的优势在于不需要工程师从零开始设计开关电源的原理图与PCB，直接选用成熟模块就能缩短开发周期，而准确的三维模型可以帮助结构工程师在设计初期就完成设备内部的布局规划，提前规避安装干涉、散热空间不足、线束走向不合理等问题，减少后期打样整改的次数。建模时对每个元件的外形还原度，直接影响到后续虚拟装配的准确性，比如电位器的调节旋钮位置，要预留出螺丝刀调节的操作空间，不然设备组装完成后无法对输出电压进行微调；安装孔的位置精度要控制在0.1mm以内，保证铜柱安装时不会出现孔位错位的问题。
