西奥詹森式连杆行走腿机构结构设计

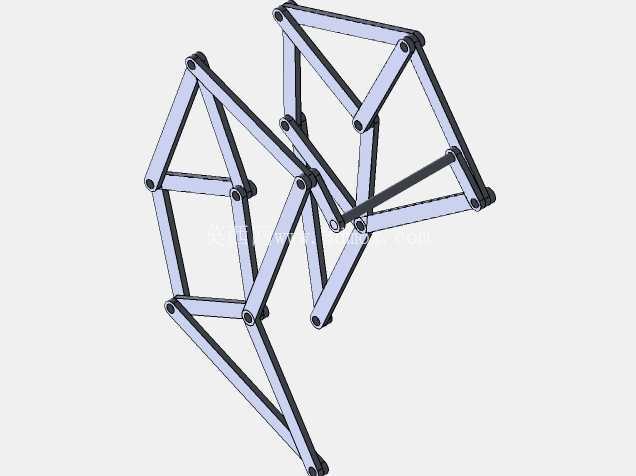

这套连杆式行走腿机构脱胎于经典的西奥·詹森仿生行走结构设计，核心是通过多组刚性连杆的铰接配合，将单一旋转输入转化为连贯的仿生行走步态，在足式移动设备、小型探测载具、仿生玩具、教学演示装置中有着广泛的应用场景。不同于轮式移动结构对平整路面的强依赖，这类连杆行走腿可以在存在碎石、浅沟、小幅坡度的非铺装路面完成稳定移动，不需要额外配置复杂的悬架缓冲结构，仅靠连杆自身的运动轨迹就能实现足端的抬升、跨步、落地支撑动作，整体结构的零件数量少，铰接点全部采用转动副连接，没有滑动摩擦副，日常运行的磨损量极低，维护成本远低于多自由度独立控制的足式机器人结构。

从设计逻辑上看，这套机构的核心是通过连杆长度的精确配比，让足端的运动轨迹形成近似椭圆的闭合曲线：在支撑相阶段，足端轨迹接近水平直线，保证承载时机身不会出现上下起伏的颠簸；在摆动相阶段，足端会自动抬升到设定高度，跨越地面凸起障碍时不会出现卡滞。整套机构的动力输入仅需要在主曲柄位置配置一个低速旋转动力源，不需要为每个关节单独配置驱动电机，也不需要复杂的控制算法协调多关节动作，只要主曲柄保持连续旋转，整组腿机构就会按照固定的步态循环完成行走动作，对控制系统的要求极低，非常适合用于低成本移动载具、科普教学演示模型、户外小型巡检设备的行走单元开发。

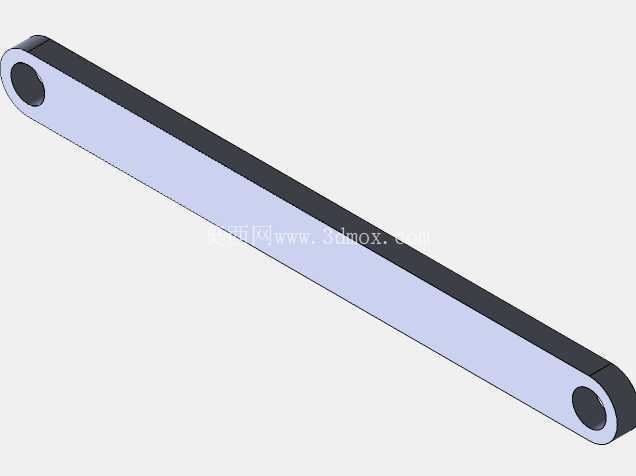

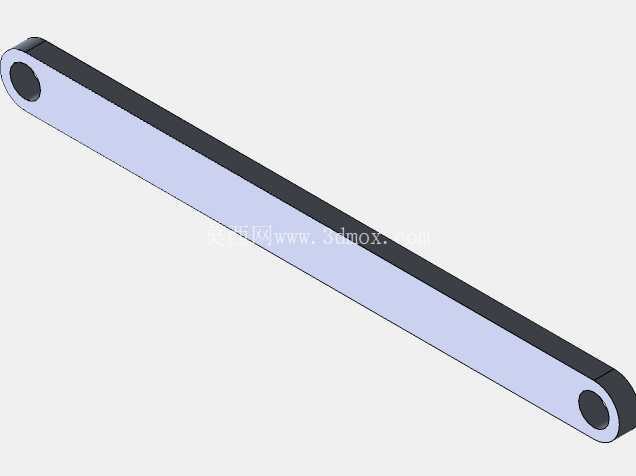

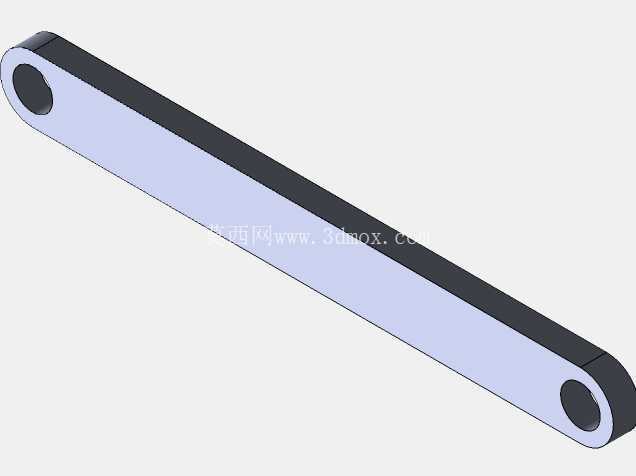

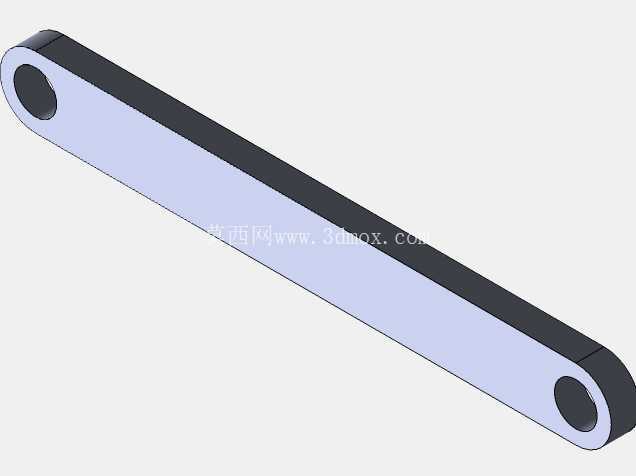

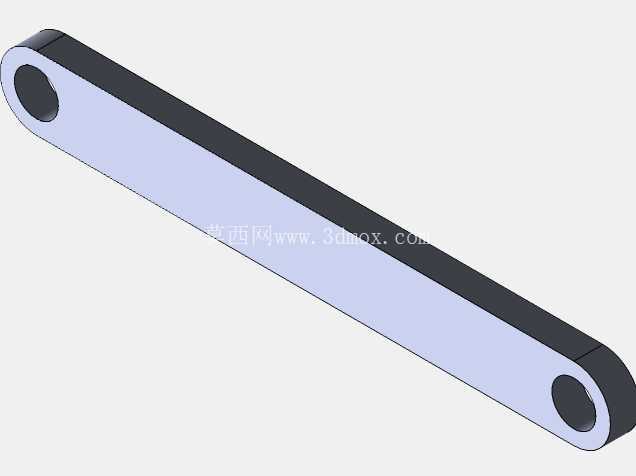

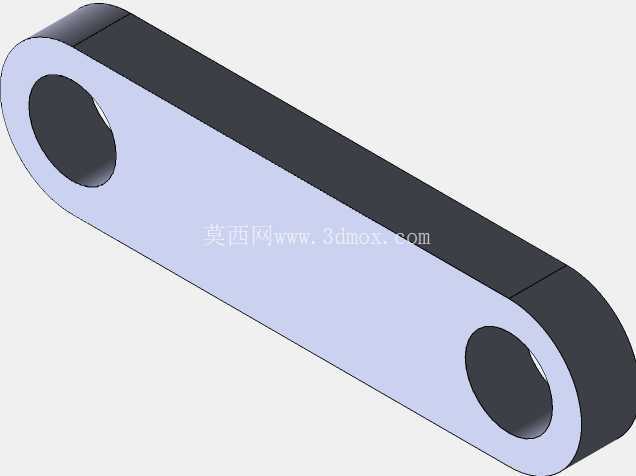

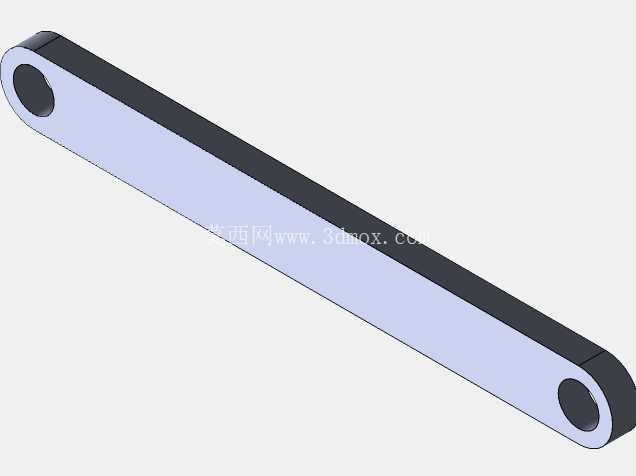

在实际结构设计中，所有连杆都采用等厚度的板状结构设计，铰接点统一使用同规格的销轴连接，相邻连杆之间预留标准的转动间隙，既保证转动灵活不会出现卡涩，也不会因为间隙过大导致运动轨迹出现偏差。安装边界上，整套机构的主曲柄旋转中心为固定安装基准，所有连杆的运动包络都在固定的空间范围内，不会超出设计边界与机身其他部件发生干涉；足端的最大抬升高度由连杆长度配比决定，常规配比下可以跨越高度不超过曲柄回转直径三分之一的垂直障碍，步幅长度与主曲柄的回转直径直接相关，设计时可以根据实际需要的行走速度、越障能力调整对应连杆的长度参数，不需要改动整体的铰接拓扑结构。

从功能特性上看，这套行走腿机构没有易损的弹性元件，所有受力都由刚性连杆承担，承载能力由连杆的截面强度和铰接销轴的剪切强度决定，可以根据负载需求更换不同厚度、不同材质的连杆板材，从塑料材质的教学模型到金属材质的工业载具行走单元都可以适配。机构运行时的运动轨迹完全由连杆尺寸决定，不存在运动累计误差，不需要额外的传感器反馈步态位置，只要保证动力输入的转速稳定，就能实现匀速稳定行走。在实际装配过程中，只需要保证所有铰接点的转动轴线保持平行，就可以顺畅运行，对零件的加工精度要求远低于齿轮传动、凸轮传动类结构，普通的板材切割加工就可以满足零件精度要求，制造成本可控。

在场景适配方面，这类连杆行走机构既可以单组使用作为小型移动装置的行走单元，也可以多组并排布置，通过相位差的排布实现多腿交替支撑，保证机身移动过程中的稳定性，比如常见的六组、八组腿排布的仿生兽模型，就是通过将各组腿的曲柄相位错开60度或者45度，让任意时刻都有至少一半的腿处于支撑相，避免机身出现倾斜倾覆。相比履带式行走结构，这类连杆腿的重量更轻，运行时的滚动阻力更小，在松软沙土地面行走时不会像履带那样容易夹带泥沙造成卡滞，也不会像轮式结构那样容易在松软地面出现打滑陷车的问题，在滩涂探测、沙地巡检这类特殊场景下有独特的应用优势。设计时需要注意的是，所有铰接点的销轴需要做轴向限位，避免运行过程中连杆窜动脱落，同时连杆之间的重叠位置需要做厚度方向的错位排布，保证运动过程中相邻连杆不会发生摩擦剐蹭，影响机构的运行顺畅度。
