这套轮组结构面向仓储AGV、车间物料转运小车、窄通道巡检平台以及需要横移、原地转向的移动设备开发,核心解决普通轮式底盘转向半径大、姿态调整受限的问题。实际产线布局中,设备往往要在货架间隙、设备旁侧工位完成贴边停靠,常规差速底盘需要多次进退修正位姿,麦克纳姆轮通过周向斜置辊子把轮体旋转力分解为轴向与径向分量,四轮协同即可实现前后直行、横向平移、斜向行走与零半径回转,在紧凑空间内的调度效率明显更高。

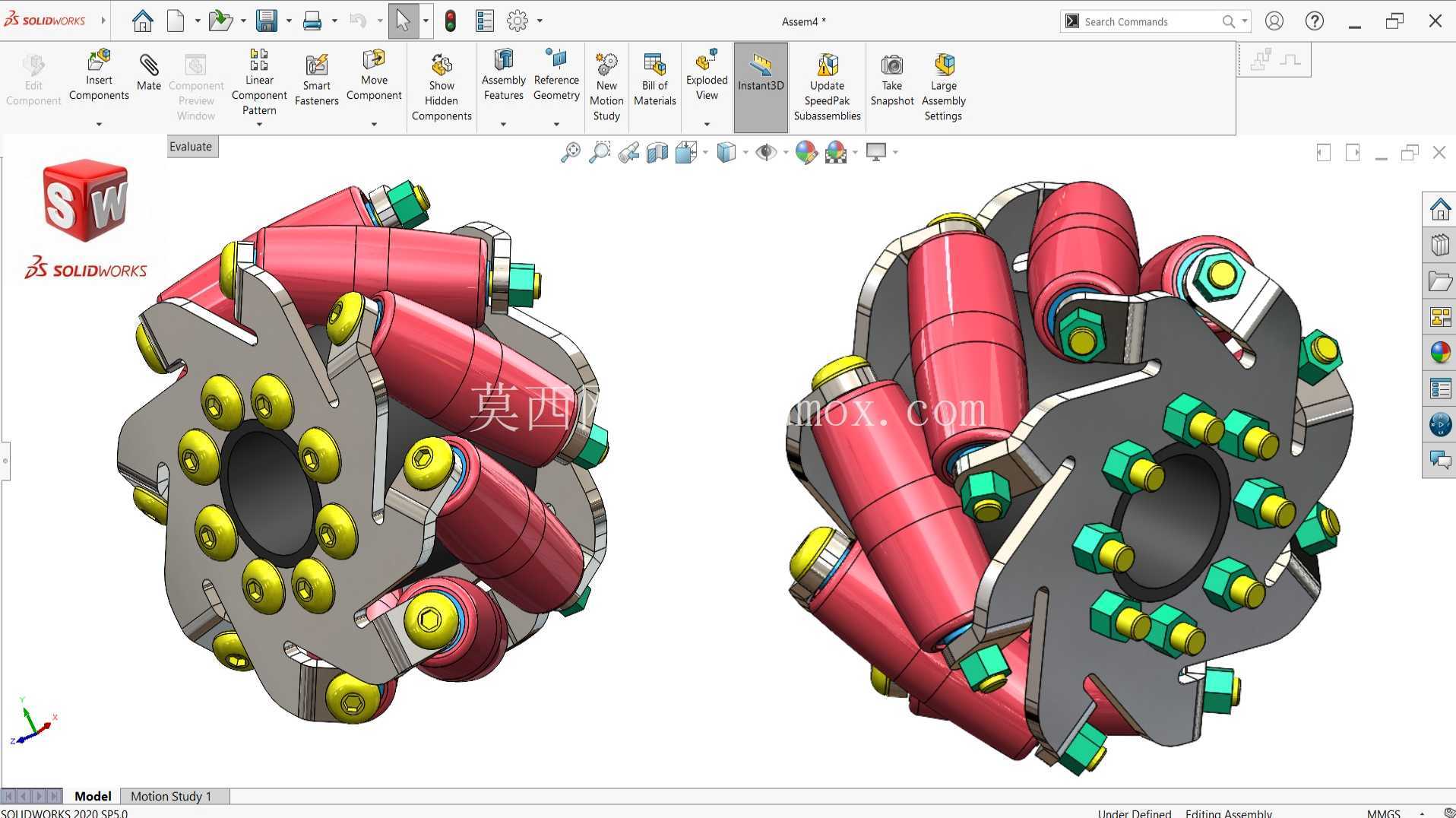

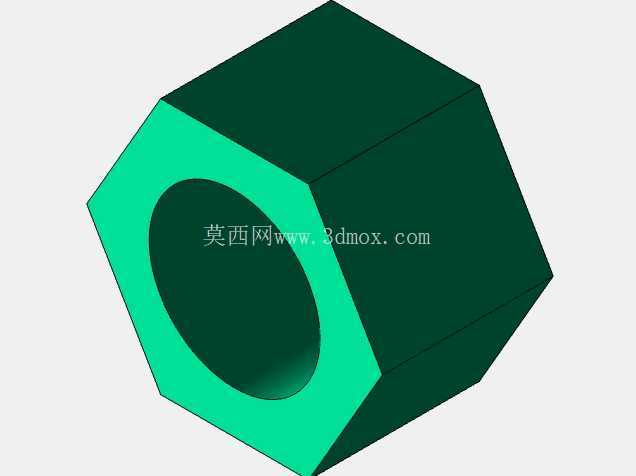

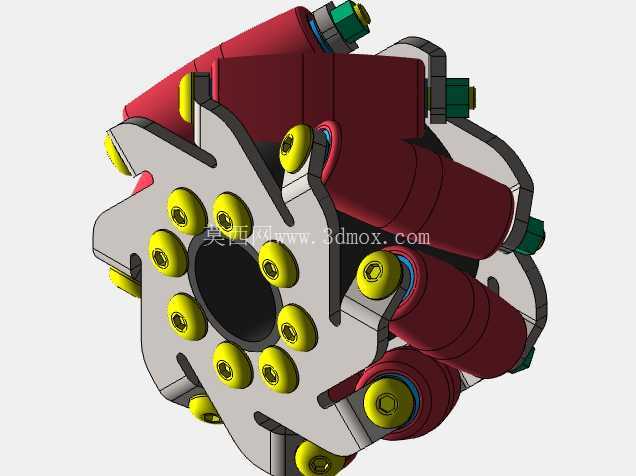

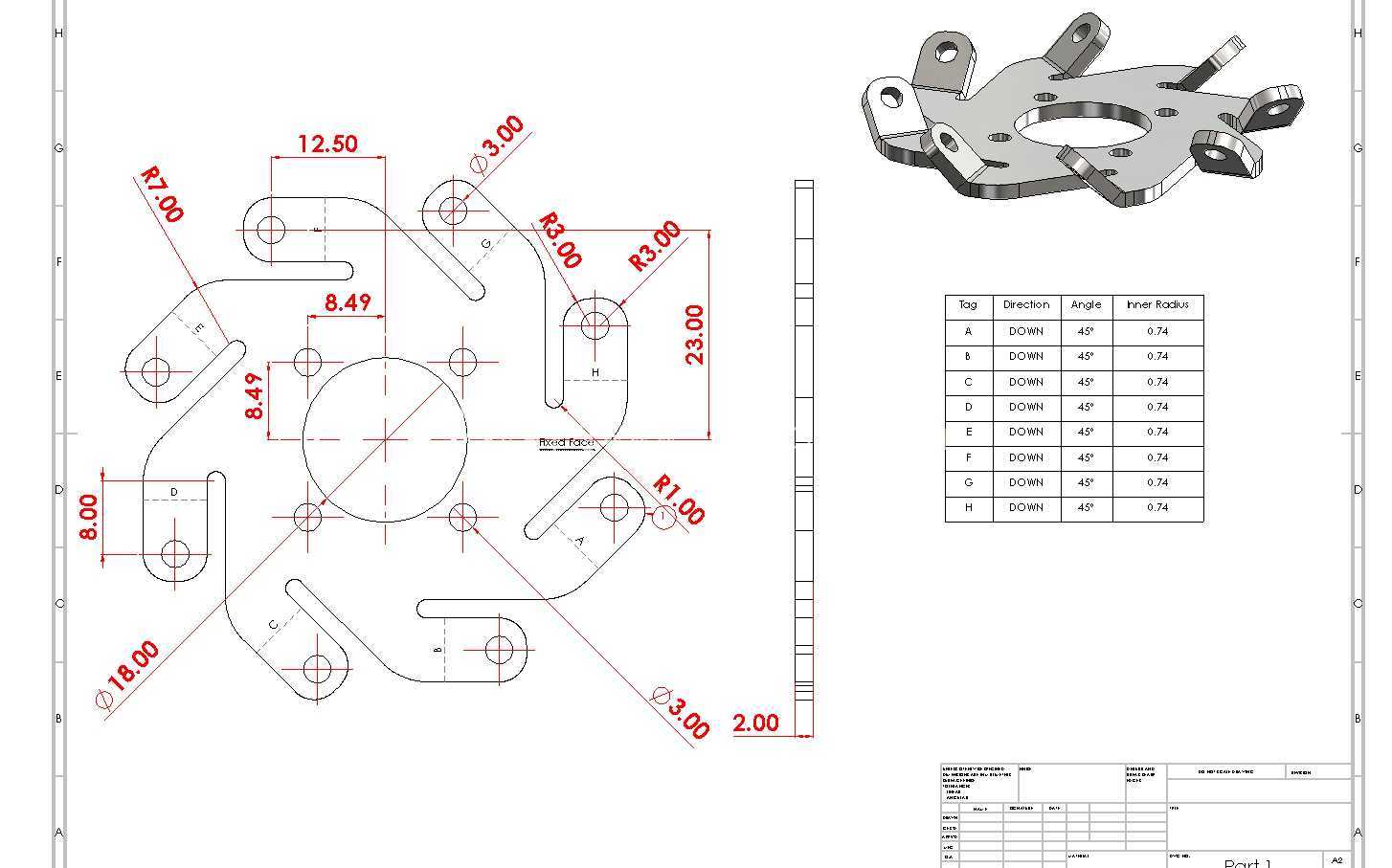

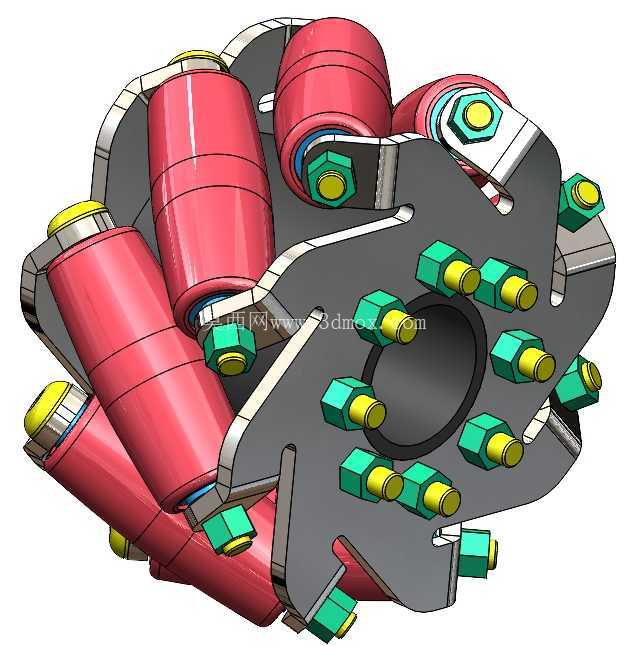

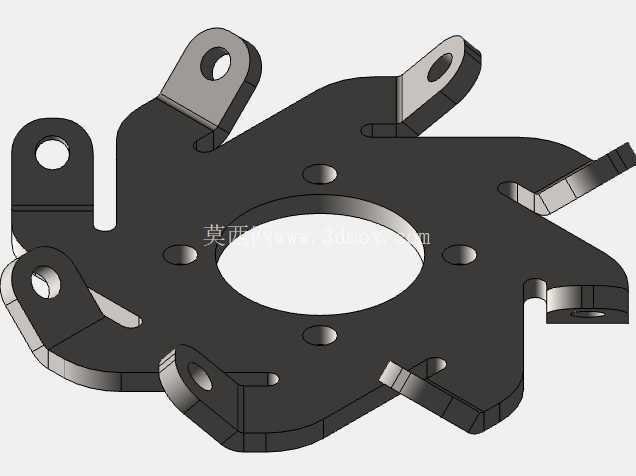

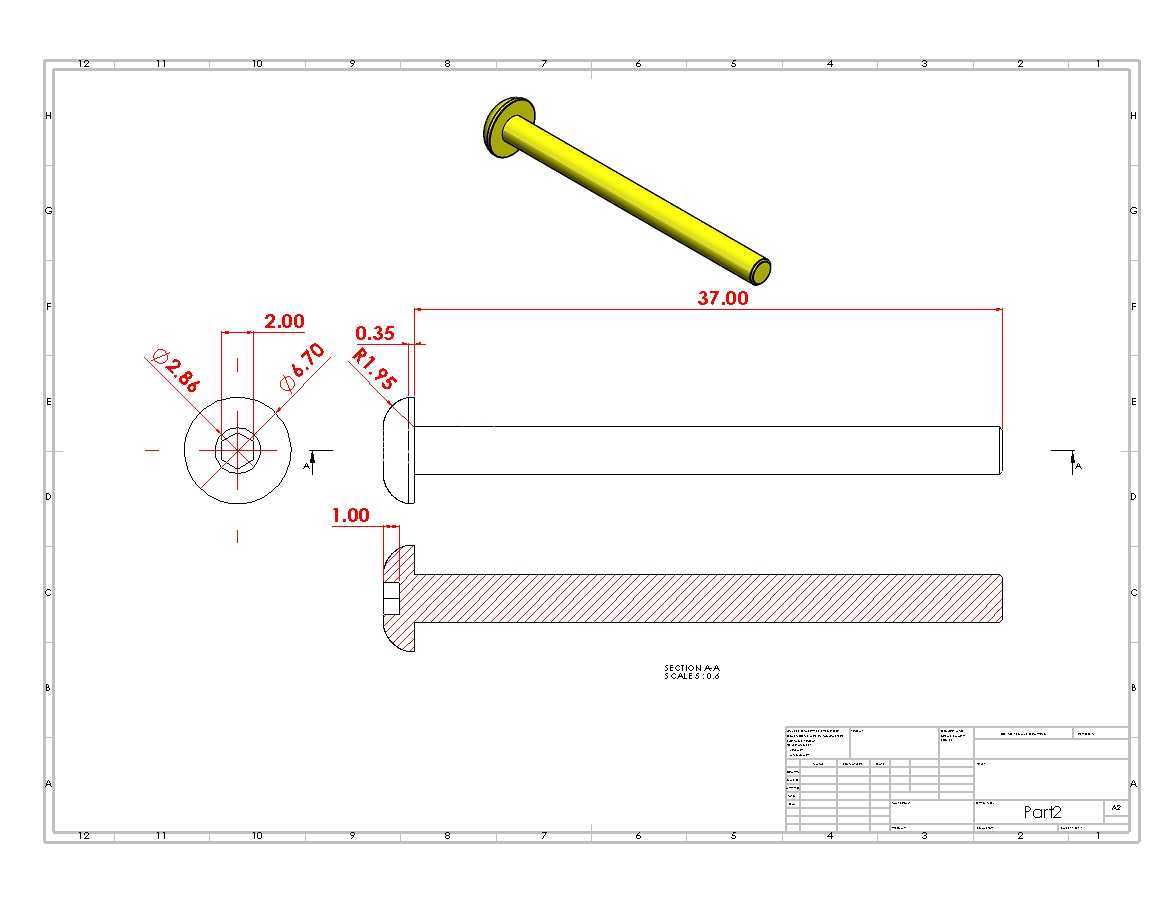

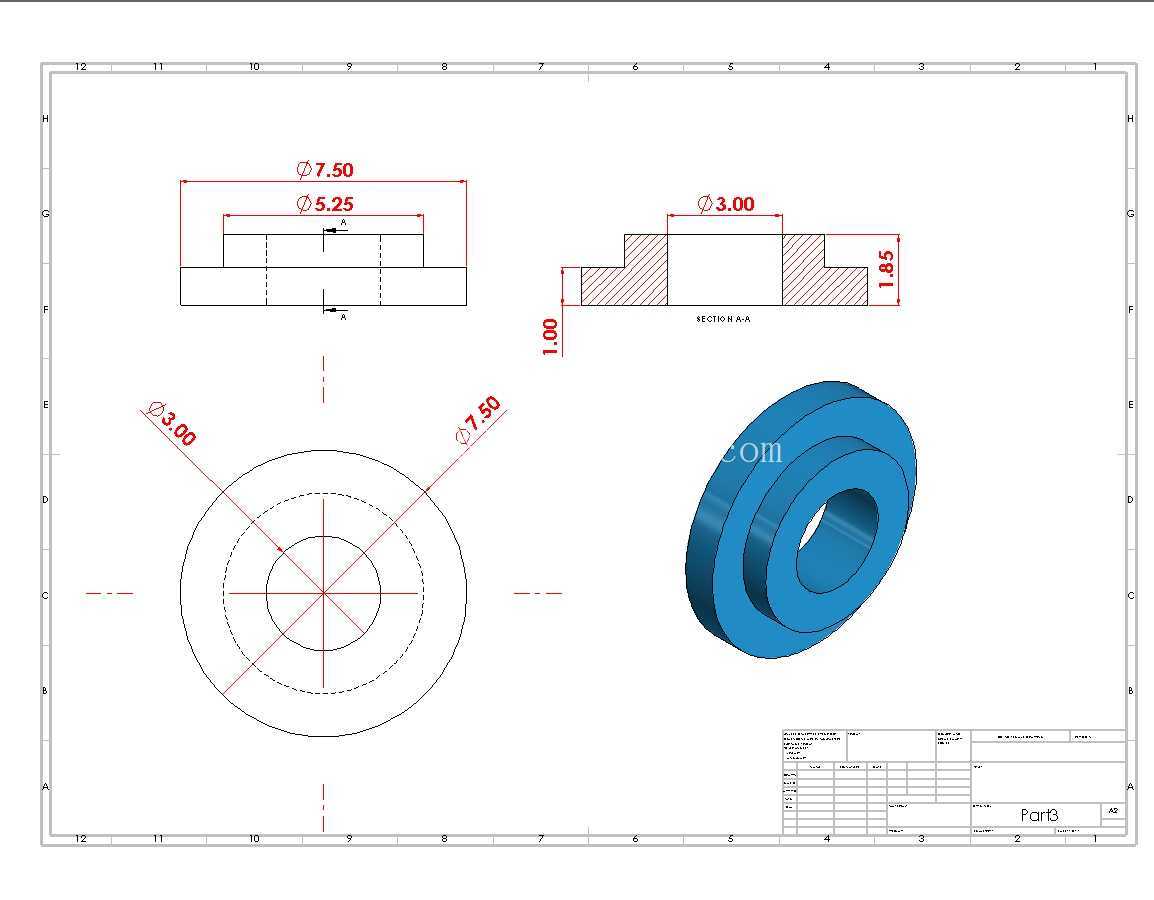

从结构组成看,轮体采用双侧支撑板夹持的布局,中间预留中心安装孔,用于和驱动轴、减速输出端或轮毂法兰对接。周向均布的红色辊子并非平行于轮轴布置,而是按固定偏角环绕轮缘安装,每个辊子均可绕自身小轴自由转动;辊子两端通过绿色支座、六角紧固件与两侧板连接,装配后形成连续的外包络滚动面。支撑板上的开孔既承担减重作用,也为紧固件穿装、辊轴定位提供加工基准,板件轮廓随辊子分布做避让切边,避免轮体转动时与辊子端部发生干涉。

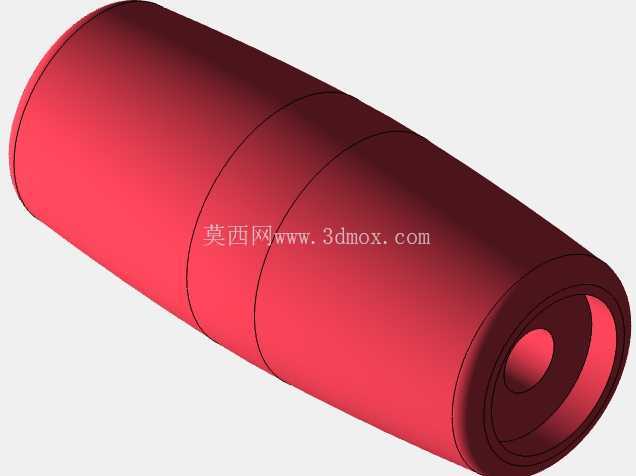

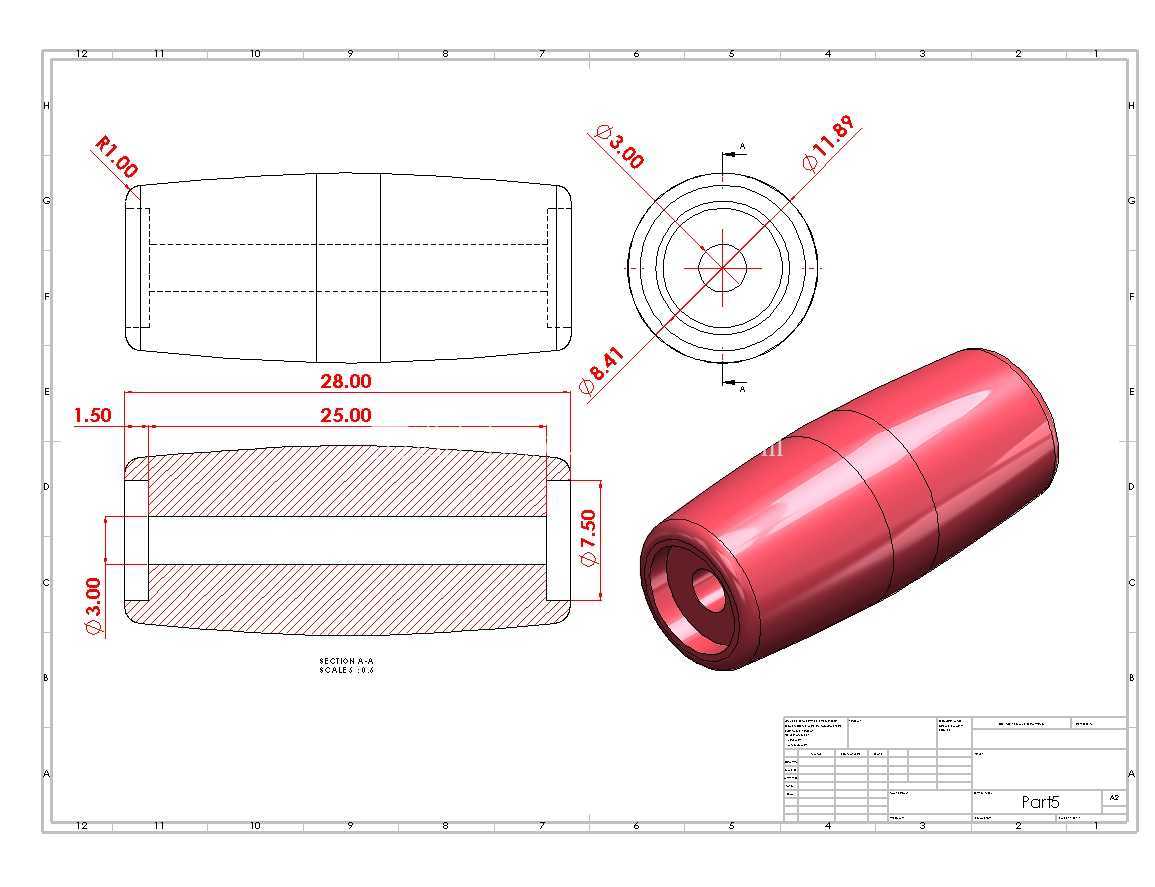

设计这类轮组时,首先要确定整机承载与单轮载荷。移动平台的自重加上负载后由四个轮分担,还要考虑启停冲击、地面不平整带来的附加动载,辊子材质、轴径和支撑板厚度都要围绕接触应力校核。辊子外包络需要保证理想圆柱轮廓,单个辊子多做成带腰鼓度的回转体,使相邻辊子交接处滚动半径平滑过渡,否则行走时会出现轮心高度起伏,带来振动和轨迹偏差。斜置角度通常直接决定速度分解比例,角度取值会影响横向力与纵向力的分配,建模时要把辊子轴线、轮体轴线的空间夹角严格约束,不能只按外观排布。
安装边界方面,中心孔位、螺栓分布圆和驱动轴伸出长度需要与底盘传动件统一;轮径决定离地高度,也影响电机经过减速器后的输出转速与整车线速度匹配。轮组外侧要预留辊子旋转间隙,底盘车架不能侵入轮缘包络,同时还要考虑挡屑、防缠绕空间。辊子与地面接触属于多点交替承载,地面接缝、坡度和油污都会改变摩擦力,因此结构上要让支座具备可靠定位,紧固件防松不能省略。

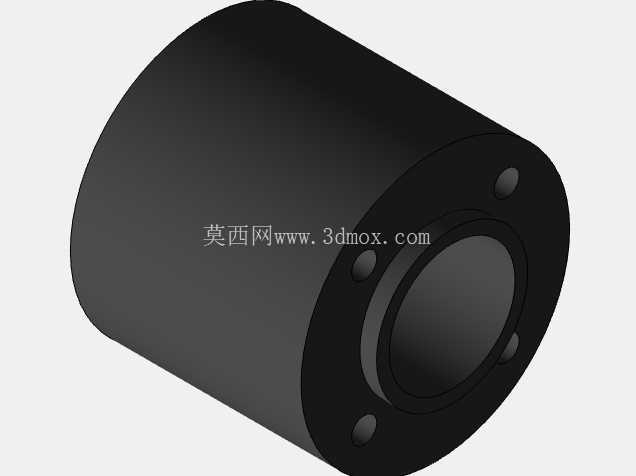

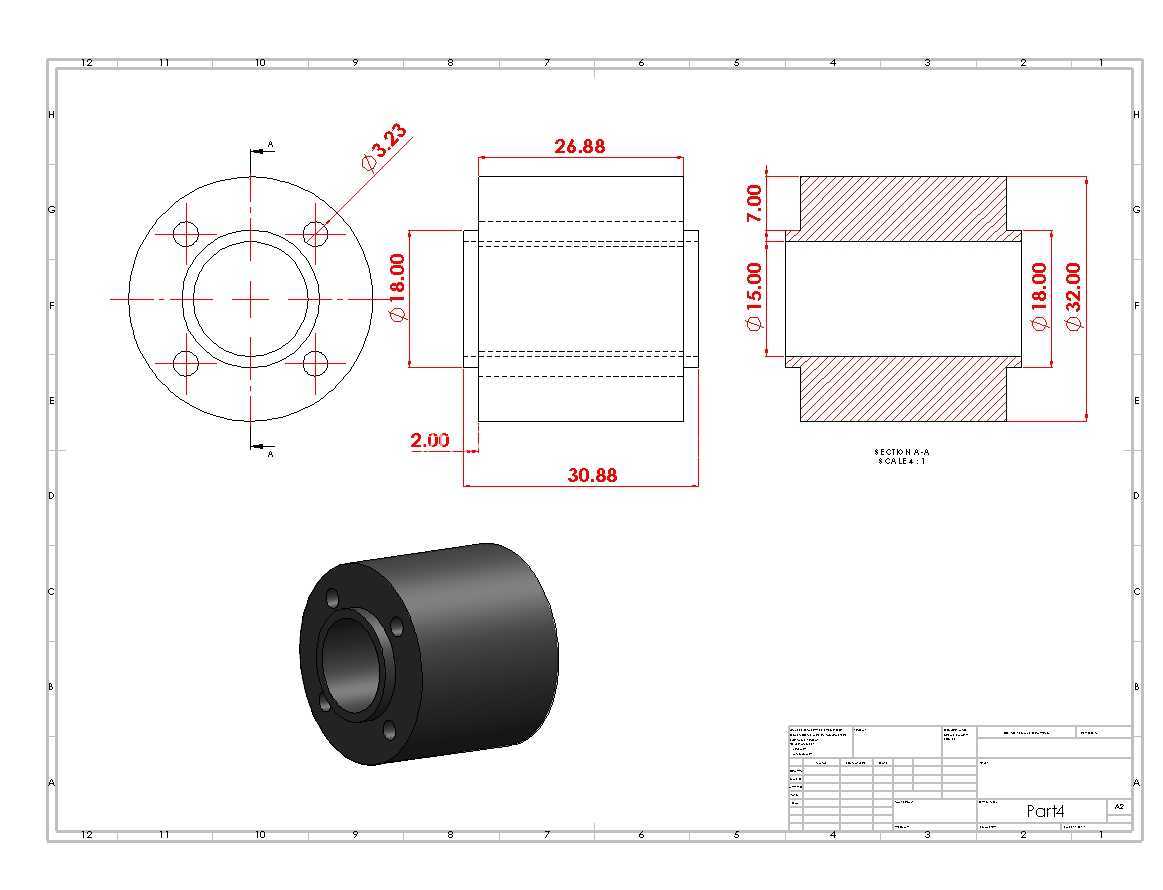

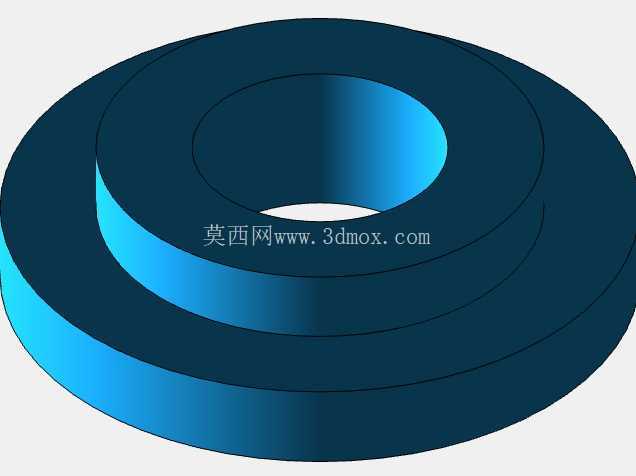

三维建模过程中,可先建立轮体中心基准与支撑板骨架,再按圆周阵列生成辊子安装位;辊子组件单独完成轴、套、外包覆体和端座配合后装入总装,便于检查偏角、接触线和相邻件间隙。装配环境里应保留轮体主旋转自由度与各辊子自转自由度,这样后续做运动验证时能够观察复合运动关系。导出到整机底盘时,轮组安装面、轴线高度和四轮相对位置必须一致,任何一个轮的偏角方向装反,都会导致全向运动解算失效。整体结构兼顾承载、拆装和运动解耦,适合作为全向移动平台行走系统的详细设计参考。
