剪叉式液压举升机构结构设计方案

项目分类:升降机 发布时间:2024-12-23 ID:864156
  • 剪叉式液压举升机构结构设计方案
  • 剪叉式液压举升机构结构设计方案
  • 剪叉式液压举升机构结构设计方案
  • 剪叉式液压举升机构结构设计方案
  • 剪叉式液压举升机构结构设计方案
  • 剪叉式液压举升机构结构设计方案
  • 剪叉式液压举升机构结构设计方案

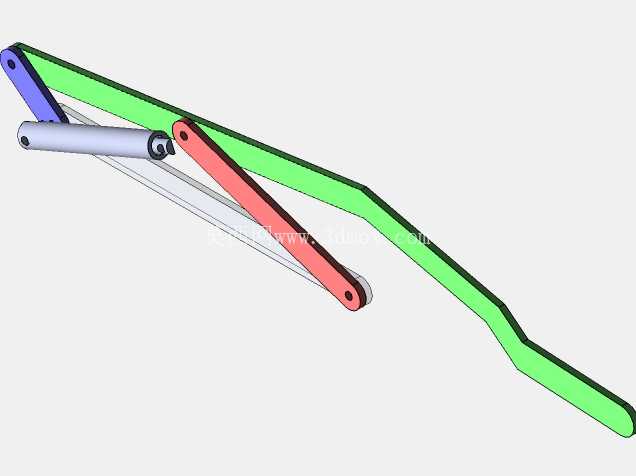

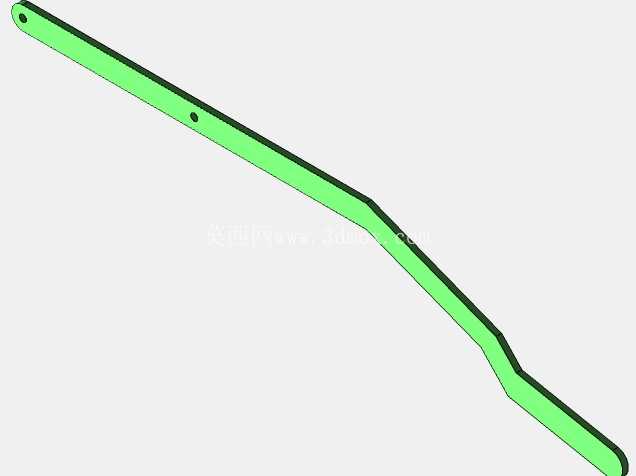

  在车间物料转运、设备维保、轻型工装举升作业场景中,常规固定式升降台往往存在安装空间受限、举升行程与底座占地矛盾的问题,这套剪叉式液压驱动的举升机构,正是针对中小载荷高频举升需求做的结构优化方案。整套机构以四杆铰接剪叉结构作为核心承载骨架,区别于传统单级剪叉的受力短板,设计时将主动力臂做了折弯延伸处理,在不额外增加底座安装长度的前提下,有效放大了举升行程的上限,同时让铰接点的受力分布更均匀,避免单臂载荷集中导致的结构变形。

  从实际作业适配性来看,这套机构的安装边界控制得十分紧凑,收拢状态下整体高度仅为完全举升高度的五分之一左右,底座固定端的铰接孔位采用同轴衬套设计,既可以直接通过螺栓固定在钢制工作台基座上,也能适配移动小车的安装平面,不需要额外加工复杂的定位槽,现场安装时只需要保证两侧剪叉臂的铰接轴同轴度误差控制在0.1mm以内,就能避免举升过程中出现卡滞、偏载的问题。驱动端采用横向布置的液压油缸,油缸缸筒端铰接在底部固定臂的铰接座上,活塞杆端连接在中部剪叉的交叉铰接点附近,这种布置方式相比油缸竖向直推的结构,能大幅降低油缸的受力载荷,同等举升重量下可以选用缸径更小的液压元件,同时也避免了油缸外露在举升平台下方容易被落料磕碰的问题。

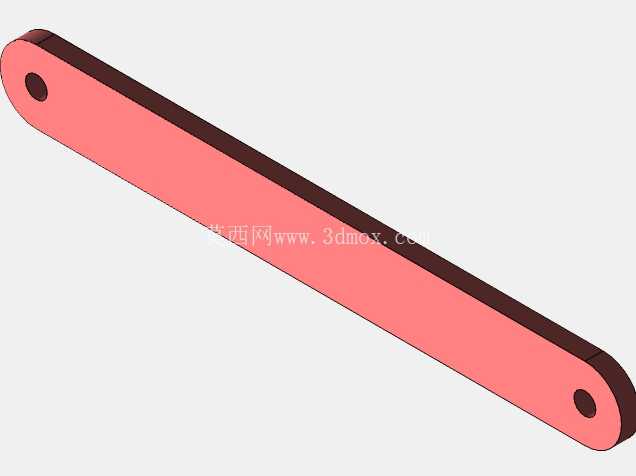

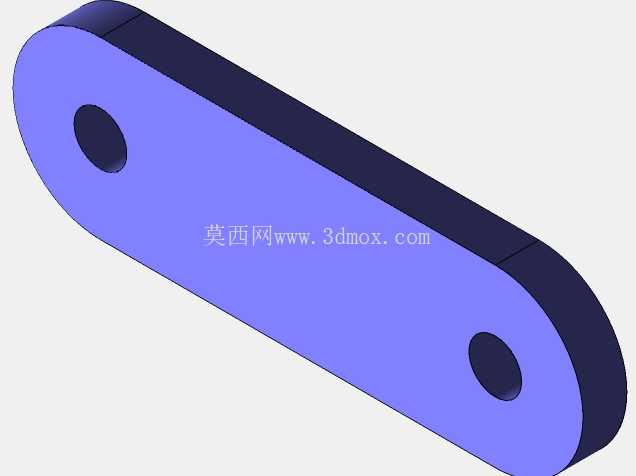

  结构细节设计上,所有剪叉臂的铰接位置都预留了自润滑衬套的安装位,臂体本身采用等强度变截面设计,在铰接受力点位置做了局部加厚,非受力区域做了减重挖槽处理,既保证了满载举升时臂体的挠度控制在允许范围内,也尽可能控制了整套机构的自重。两侧剪叉臂之间设置了横向同步连接杆,保证左右两侧臂体的转动角度完全同步,避免举升过程中平台出现倾斜,即使单侧出现瞬时偏载,同步杆也能将载荷传递到另一侧臂体,防止局部应力过载。液压系统的管路预留接口设置在底座侧面,方便和车间现有液压站快速对接,也可以适配小型独立液压动力单元,不需要复杂的阀组改造就能实现举升、停留、下降的基础动作,下降过程中油缸自带的节流缓冲结构能避免平台快速下坠,保障作业安全。

  从实际使用场景的适配性来看,这套机构可以直接作为固定式升降工作台的核心骨架,用于生产线上不同工位之间的物料高度差转运,也可以安装在移动底盘上作为移动式举升小车,用于设备维保过程中重型零部件的托举对位,相比丝杆驱动的举升结构,液压驱动的形式承载能力更强,动作更平稳,长时间停留时也不会出现丝杆蠕变下滑的问题。设计过程中对所有铰接点的运动轨迹做了完整的运动仿真校核,确认举升全程没有结构干涉,臂体的转动角度范围控制在合理区间,避免出现机构死点,同时在举升到最高位置时,剪叉臂的支撑角度刚好处于最优受力区间,此时液压油缸的推力需求最小,系统能耗也能控制在较低水平。针对不同的载荷需求,只需要调整臂体的板材厚度和油缸的缸径参数,就能衍生出不同载荷等级的系列化产品,核心的铰接点位置和安装尺寸可以保持通用,大幅降低后续衍生设计的工作量。整套结构没有复杂的异形加工件,所有零部件都可以采用常规的板材切割、机加工工艺完成,加工难度低,装配过程也不需要专用工装,普通的机加工车间就能完成整套机构的生产制造,后期维护时只需要定期给铰接点补充润滑、检查液压管路的密封情况即可,维护成本远低于同类螺旋升降、齿轮齿条升降的结构。
