双工位物料取放自动化作业设备

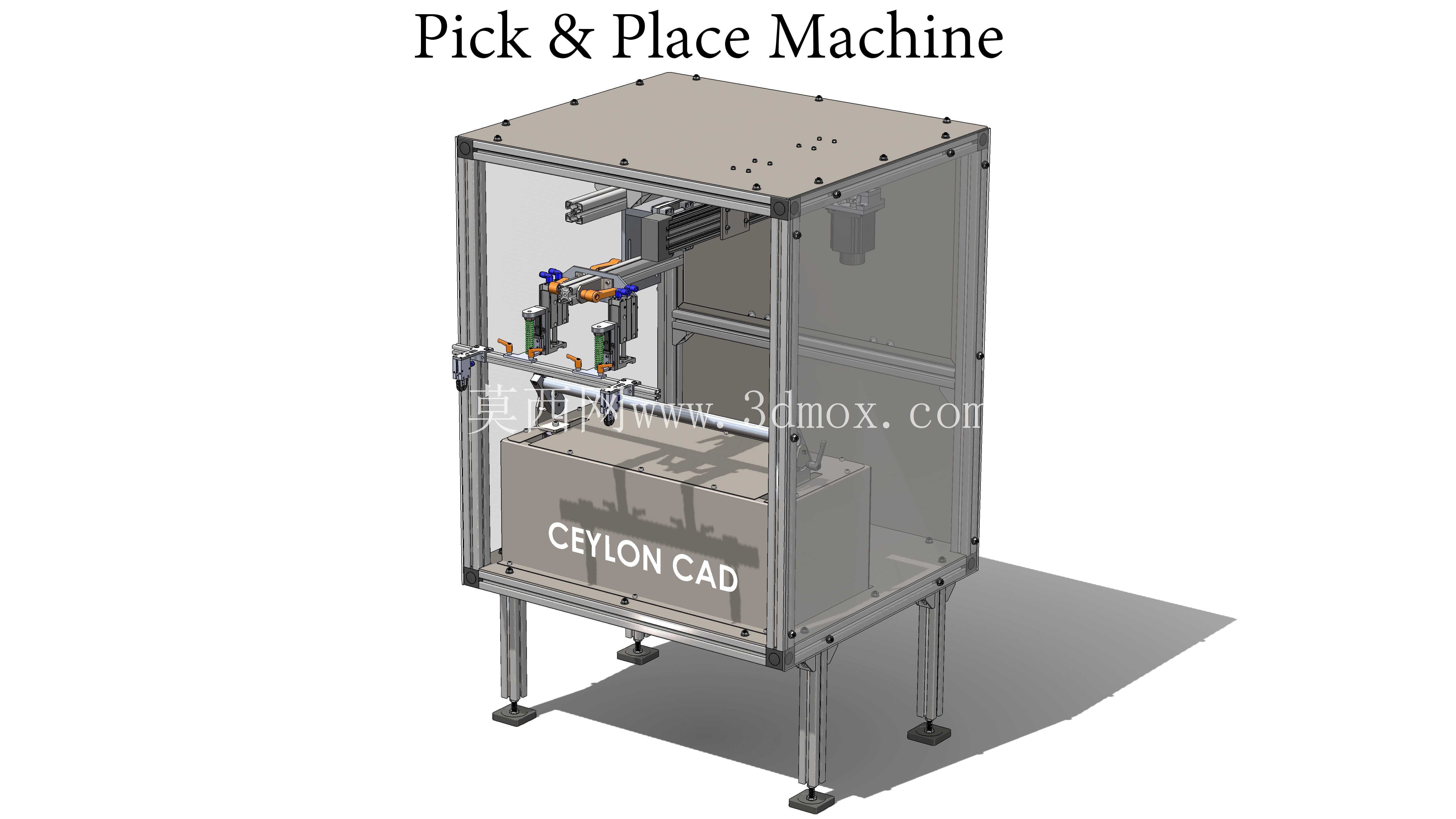

　　这款双工位取放设备主要面向3C电子小件、精密五金零件的工序间转运场景，可适配流水线侧边安装、独立工站布局两种常见产线布置形式，解决人工上下料重复定位精度差、节拍不稳定的痛点，常见应用在零件检测工序上下料、组装工位物料移送、小型工件周转装盘等作业环节，单设备可覆盖相邻两个工位的取放需求，减少单工位重复配置移送机构的成本投入。设备整体采用工业铝型材搭建机架主体，透明亚克力板作为四周防护围挡，既可以在设备运行时阻隔人员误触运动机构，也能方便运维人员直接观察内部机构运行状态，快速排查卡料、对位偏差等常见故障；底部配置可调式支撑脚杯，可在安装时根据地面平整度调整设备水平度，避免机架倾斜导致运动机构运行阻力增大、定位精度偏移的问题，机架底部预留了电控组件安装空间，可将伺服驱动器、IO模块、气源处理组件集成在设备下部，减少外部走线占用的产线空间。

　　运动执行部分采用双取料头并行布局，可同步完成两个工件的取放动作，也可根据实际生产需求单独控制单个取料头作业，取料端预留了标准夹具安装接口，可根据工件形态更换真空吸盘、气动夹爪等不同执行末端，适配平面类薄片工件、异形结构件、小型盒装物料等多种形态的作业对象；横向移送采用线性导轨搭配同步带传动结构，兼顾移送速度与重复定位精度，竖向升降采用带导向的气缸驱动结构，可根据取料高度差调整升降行程，避免行程冗余导致的节拍浪费。

　　设计阶段优先考虑了设备的安装边界适配性，整体机架宽度控制在800mm区间，深度控制在700mm区间，整体高度不超过1600mm，可直接嵌入多数现有标准流水线的侧边空位，不需要对原有产线进行大规模改造；设备的维护侧预留了足够的开门空间，日常更换易损件、调整机构位置时不需要完全拆解防护结构，侧面的亚克力板采用快拆式固定结构，清理内部落料、维护运动部件时可快速拆卸。

　　在功能逻辑设计上，设备的取放节拍可根据前后工序的生产速度灵活调整，取料位置、放料位置的坐标可通过示教方式快速设定，不需要修改复杂的机械结构即可适配小批量多品种的生产切换需求；取料端配置了到位检测传感器，当未成功抓取工件时会自动触发复吸动作或者报警提示，避免空放导致的后续工序故障，运动路径上设置了软硬双重限位，防止机构超程运行造成碰撞损坏。设备的气路、线路全部采用拖链内置排布，避免运动过程中线缆、气管拉扯磨损，所有运动副都预留了润滑注油点位，日常运维时可快速完成保养作业，延长机构使用寿命；机架上部预留了报警灯、操作按钮的安装位，可根据实际使用需求加装对应的人机交互组件，不需要额外在机架上钻孔加工。从实际投产的适配性来看，这款设备不需要复杂的地基固定，仅需要将脚杯调整至水平状态、接通气源与电源即可完成部署，对于中小批量生产的车间来说，可快速完成产线的自动化升级，替代人工完成重复性的取放作业，降低一线操作人员的重复劳动强度，同时保证移送过程的定位一致性，减少人工取放导致的工件磕碰、位置偏差问题。
