工业输送用楔形接料导料料斗结构

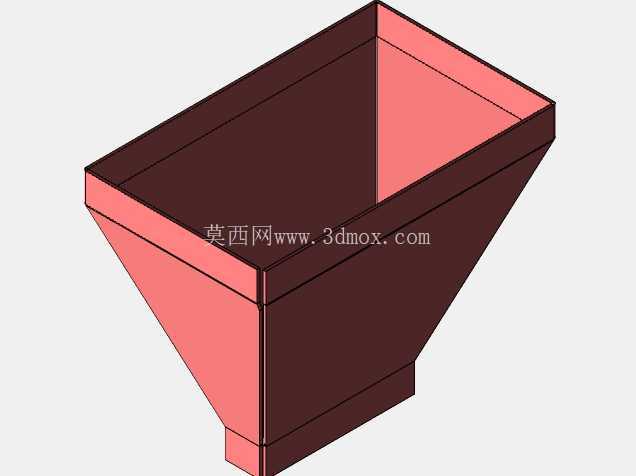

　　在散料输送、物料中转的工业场景里，这类楔形料斗是衔接上游落料点与下游输送、计量设备的核心过渡构件，常见于粮食加工、建材分装、化工颗粒输送、小型零件分拣生产线的工位衔接处，主要作用是承接上方自由下落的散状物料，通过自身的楔形收缩结构将物料收拢后，以稳定的流速导向下方的出料口，避免物料散落、堆积卡滞，同时降低落料过程中物料对下游设备的直接冲击。从结构设计逻辑来看，这款料斗采用上宽下窄的楔形腔体设计，上部开口为矩形敞口结构，敞口边缘做了外翻的折边加强处理，一方面是提升敞口部位的结构刚度，避免长期承接落料冲击出现边缘变形，另一方面折边结构可以直接作为安装定位面，和上方的落料仓、出料溜槽的法兰边配合，通过螺栓紧固实现密封衔接，不需要额外设计复杂的连接工装，安装时的对位容错空间更大。

　　料斗的腔体侧壁采用等厚度板材折弯焊接成型，两个相对的长侧壁保持垂直向下的延伸趋势，另外两个短侧壁以固定倾角向内收拢，最终汇聚到底部的矩形出料口，这种非对称的楔形收拢设计和常规的正四棱锥形料斗有明显区别：正四棱锥料斗四个方向同时收拢，容易在四个斜壁的交汇夹角处形成物料堆积的死角，尤其对于流动性一般的粉体、带轻微粘附性的颗粒物料，长期运行容易出现积料结块、下料不畅的问题；而楔形结构仅两个侧壁倾斜收拢，另外两个侧壁保持竖直，物料在下滑过程中仅受到两个方向的导向挤压力，流动路径更顺畅，积料死角的区域大幅缩小，对于流动性中等的散料适配性更好。从安装边界来看，上部敞口的长宽尺寸需要匹配上游落料设备的出料口尺寸，通常敞口单边尺寸比上游出料口大20-30mm，保证落料过程中不会出现物料洒出的情况；底部的出料口尺寸则需要和下游的进料口、输送管道的口径匹配，出料口的法兰边同样预留了螺栓安装位，可以直接和软连接、振动给料机的进料端对接，安装时需要保证料斗的竖直中心线和下游设备的进料中心线重合，避免物料偏载冲击下游设备的单侧内壁。料斗的整体高度设计需要兼顾两个因素：一是倾斜侧壁的倾角必须大于所输送物料的自然休止角，保证物料能够依靠自身重力顺利下滑，不会在斜壁上出现滞留；二是整体高度不能过大，避免占用过多的竖向安装空间，增加生产线的整体布局高度，通常这类小型楔形料斗的斜壁倾角设置在55度到65度之间，针对不同流动性的物料可以适当调整倾角大小，比如输送流动性较好的塑料颗粒、粮食谷物时倾角可以取偏小值，输送有轻微粘附性的粉体、含水物料时倾角需要适当加大。

　　在结构强度设计上，料斗的侧壁板材厚度根据所输送物料的堆积密度选择，输送常规的颗粒、粉体物料时采用2-3mm的冷轧钢板焊接即可，如果输送密度较大的矿石颗粒、金属切屑类物料，则需要适当加厚板材，同时在斜壁的外侧增加加强筋结构，避免长期受物料冲击、摩擦出现侧壁变形、磨穿的问题。料斗的内壁可以根据输送物料的特性做不同的表面处理，输送食品级物料时可以做镜面抛光处理，减少物料粘附，满足卫生要求；输送磨损性较强的物料时可以在内壁粘贴耐磨衬板，延长料斗的使用寿命。

　　实际应用中，这类楔形料斗还经常和振动器、破拱装置配合使用，在料斗的外侧壁安装小型气动振动器，当物料出现轻微架桥堵塞时，通过振动破坏物料的架桥结构，保证下料的连续性；对于容易粘附的物料，也可以在斜壁位置加装空气喷嘴，定时喷吹清理内壁粘附的物料。和常规的对称型料斗相比，楔形料斗的横向占用空间更小，在布局空间受限的生产线工位上，能够在保证下料顺畅的前提下，缩小料斗的横向安装尺寸，适配紧凑化的设备布局需求，比如在小型包装机的进料端、分拣线的物料汇总工位，这类楔形料斗的应用占比远高于对称结构的料斗。建模过程中需要重点关注几个结构细节：一是折边部位的折弯圆角不能过大，避免折边和对接法兰之间出现缝隙，导致物料泄漏或者粉尘溢出；二是焊接部位的焊缝需要做打磨处理，保证内壁的光滑过渡，不能有突出的焊瘤、毛刺，否则容易挂住物料形成积料点；三是底部出料口的平面度需要保证，避免和下游设备对接时出现密封不严的问题；四是倾斜侧壁和竖直侧壁的交汇棱边需要做圆弧过渡处理，减少物料流动时的阻力，避免棱边位置长期受物料冲刷出现快速磨损。
