方法兰型LMEF10UU直线轴承结构设计

做非标自动化设备做了快八年，直线轴承这类导向件几乎每个项目都要碰，这次做的LMEF10UU方法兰直线轴承，是针对紧凑型直线往复运动场景做的结构设计，先从实际应用场景说，这类带方法兰的直线轴承，最常用在3C电子装配工位的滑台导向、小型检测设备的探针升降模组、桌面型点胶机的Z轴导向，还有包装机械里的短行程推料机构，和圆法兰的直线轴承比，方法兰的安装孔位是方形排布，在方形安装面或者型材槽内固定的时候，不需要额外做定位止转结构，直接拧四颗安装螺丝就能锁死，不会出现安装后轴承本体跟转的问题，这点在小空间安装场景里优势特别明显。

从功能特性上看，这款轴承内径适配10mm直径的光轴，属于微型直线导向元件，轴承本体的滑动衬套采用自润滑结构设计，日常使用不需要额外加注润滑脂就能维持低摩擦滑动，运行阻力比同尺寸的铜套导向低60%以上，往复运动的顺畅度更好，也不会出现铜套长时间使用后磨屑堆积卡滞的问题。法兰端和轴承本体是一体化加工的结构，不是后期压装拼接，所以在承受侧向负载的时候，法兰和本体的连接强度更高，不会出现法兰脱落、本体窜动的问题，适合有一定侧向载荷的垂直升降导向场景。

设计的时候最先考虑的是安装边界尺寸，方法兰的四个安装孔做了沉孔设计，适配M3的内六角螺丝，沉孔深度刚好能把螺丝头完全埋入法兰平面，安装后螺丝头不会突出法兰表面，不会和周边的运动部件产生干涉。轴承本体的外径做了公差配合设计，和安装座的孔采用H7/h6的间隙配合，安装的时候不需要大力敲击，轻轻推入就能到位，后期维护更换的时候也能快速拆出，不会刮伤安装座的内孔。轴承的内孔滑动面做了均匀的储油槽排布，即使在长时间连续往复运动的工况下，储油槽里留存的润滑介质也能持续给滑动面提供润滑，降低磨损速率，延长使用寿命。

实际选型的时候要注意，这款轴承适合的是轻负载、高频率短行程的往复运动场景，不适合重载长行程的传动导向，如果是长行程重载场景，还是要选带导轨滑块的线性导轨。安装的时候要保证配合的光轴和轴承安装孔的同轴度，同轴度误差超过0.02mm的时候，会大幅增加滑动阻力，加快衬套的磨损，严重的时候还会出现卡滞、运动不畅的问题。另外方法兰的安装面要做铣平处理，平面度控制在0.01mm以内，避免安装的时候法兰受力不均导致轴承本体变形，影响内孔和光轴的配合精度。

从结构细节上看，轴承两端做了倒角导向设计，光轴穿入的时候不会刮伤轴承内孔的滑动衬套，安装的时候更顺畅。法兰的四个角做了小R角处理，没有尖锐的棱角，安装操作的时候不会划伤操作人员，也不会和周边的管线、零件产生刮蹭。轴承本体的长度做了优化，在保证导向支撑长度足够的前提下，尽可能压缩了整体高度，适合安装空间紧凑的小型设备，比如桌面型的自动化检测设备、小型送料机构，不会因为轴承长度过长占用过多的安装空间。

很多刚入行的结构工程师选直线轴承的时候，容易忽略法兰形式对安装空间的影响，圆法兰的轴承安装的时候需要更大的圆形安装空间，而方法兰的可以贴紧型材的直角边安装，空间利用率更高，在做紧凑型设备设计的时候，方法兰款的直线轴承往往是更优的选择。另外这款轴承的滑动衬套采用的是耐磨工程塑料材质，和钢保持架的直线轴承比，运行噪音更低，在对噪音有要求的办公类自动化设备、医疗检测设备里使用，不会产生明显的运行异响，不会干扰设备的使用体验。

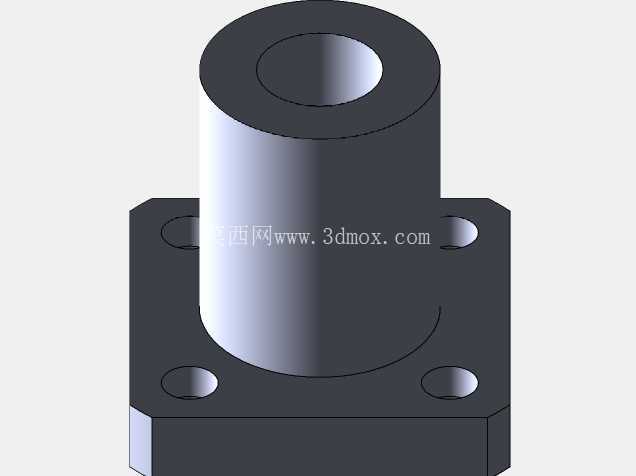

做三维建模的时候，把安装沉孔、倒角、储油槽这些细节都做了还原，不是简化的方块加圆柱的模型，导入装配体里做干涉检查的时候，能准确模拟实际安装的状态，不会出现模型和实际零件尺寸不符导致的干涉误判，不管是做结构设计选型参考，还是做设备装配动画演示，这个模型的细节精度都能满足使用要求。建模的时候严格按照实际零件的尺寸公差做了配合间隙的预留，在装配体里模拟光轴穿入的时候，能直观看到配合的间隙大小，方便工程师提前判断安装的可行性，避免后期加工出来的零件出现装配不上的问题。
