车载12V直流电源母插座结构设计

　　这款12V母插座是低压直流供电场景里的常用接插部件，日常在车载取电、小型低压电控柜、户外便携电源设备上都能见到它的身影，核心作用是实现公头取电端与供电回路的可靠导通，同时通过自身的结构限位保证接插过程不会出现松脱、错位、正负极接反的问题。

　　从实际使用场景来看，这类插座最常部署在车辆中控台、改装房车的供电面板、小型通讯设备的外置供电口位置，需要适配频繁插拔的使用需求，同时要耐受车辆行驶过程中的持续振动，还要兼顾一定的防尘防误触能力——毕竟外露的供电端口如果没有结构防护，很容易因为金属异物掉入造成短路，或是长期积灰导致接触电阻升高，引发接头发热的隐患。

　　设计这款插座的时候，首先要考虑的是接插配合的公差匹配：插合面的内腔尺寸要和标准12V公头的外径做合理的间隙配合，间隙过大会导致插合后晃动，车辆颠簸时容易出现接触不良断电；间隙过小则会导致插拔力过大，用户使用时插拔卡顿，甚至长期插拔后内壁磨损加快，缩短部件使用寿命。内腔的正负极接触弹片采用悬臂式结构设计，弹片的弯折角度、材料厚度都经过反复校核，保证公头插入后弹片有足够的正压力贴合公头外壁，接触电阻控制在毫欧级别，避免大电流通过时触点发热，同时弹片的疲劳寿命要满足数千次插拔后仍能保持足够的接触压力，不会出现弹性衰减。

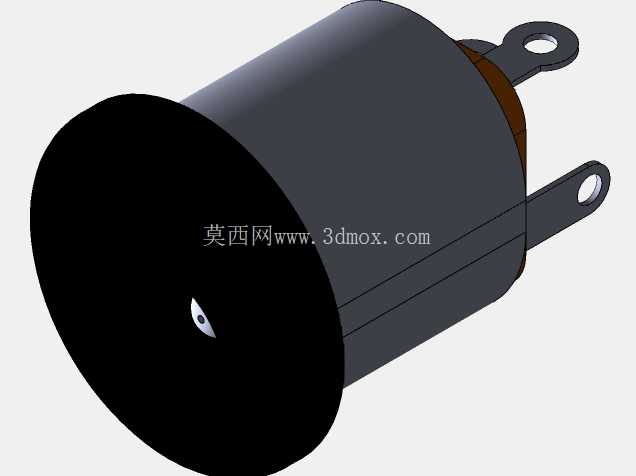

　　外形结构上，主体采用圆柱式壳体，尾部延伸出两个带安装孔的固定支耳，这两个支耳的孔位中心距、孔径尺寸都严格匹配常规面板安装的开孔标准，安装时只需要在面板上开出对应直径的圆孔，将插座主体穿入面板后，通过两个支耳上的螺丝孔位拧上固定螺丝即可完成安装，不需要额外设计复杂的固定结构，适配不同厚度的安装面板，安装边界清晰，不会和面板后方的布线、其他元器件产生空间干涉。壳体尾部的接线端做了阶梯式的绝缘隔离设计，正负极接线位之间有足够的爬电距离，即使在潮湿、多尘的使用环境下，也不会出现极间打火、短路的问题，绝缘壳体选用的是耐温阻燃的工程塑料，长期工作在-40℃到85℃的环境下不会出现脆裂、变形的问题，满足车载、户外设备的宽温域使用要求。

　　从安装边界的角度考量，这款插座的圆柱主体直径、插入面板后的纵深尺寸都做了紧凑化设计，不会占用面板后方过多的布线空间，尾部的接线端子可以适配常规的冷压端子接线或是直接焊线，接线完成后可以套上热缩管做绝缘防护，不需要额外的绝缘护罩。插座前端的插入口做了倒角导向设计，公头插入时不需要刻意对准，顺着倒角就能顺利滑入内腔，降低盲插时的对位难度，同时插入口的边缘做了圆角处理，不会划伤公头的外壁镀层，也避免用户插拔时被锐边划伤。

　　在功能特性上，这款插座除了常规的12V直流供电适配，也能兼容同尺寸规格的24V直流公头取电，只要回路的电流参数在额定范围内，就可以通用，不需要针对不同电压等级单独开发模具，降低了配件的备货成本。接触弹片的表面做了镀镍处理，抗氧化能力强，长期暴露在空气中不会出现氧化锈蚀导致接触不良的问题，插拔过程中镀层的耐磨性能优异，不会因为多次插拔出现镀层脱落， underlying的铜基材导电性能优异，能够承载额定范围内的持续电流，不会出现压降过大的问题。

　　实际做三维建模的时候，要特别注意几个配合面的尺寸公差：内腔和公头配合的圆柱面尺寸公差要控制在合理范围，固定支耳的安装孔位要和面板安装的标准孔位对齐，不能出现孔位偏差导致安装时螺丝无法拧入的问题；尾部接线端的正负极间距要满足安规要求，爬电距离和电气间隙都要符合低压电器的相关标准；壳体的壁厚要均匀，避免注塑生产时出现缩痕、缺料的问题，同时壁厚要保证足够的结构强度，安装拧紧螺丝时不会出现壳体开裂的情况。另外，插合内部的弹片安装槽尺寸要精准，保证弹片装配后不会出现移位，公头插入时弹片的形变量在材料的弹性极限范围内，不会出现塑性变形导致接触失效。

　　这类接插部件虽然结构不算复杂，但每一处尺寸细节都直接影响实际使用的可靠性，很多同类产品出现的接触不良、发热、安装困难等问题，本质上都是设计阶段没有考虑到实际使用中的公差累积、材料特性、安装场景的边界条件，这款插座的结构设计就是从实际使用的痛点出发，在紧凑的尺寸范围内平衡了接插可靠性、安装便捷性、环境适应性等多方面的要求，能够满足多数低压直流取电场景的使用需求。
