KCD11型船型电动开关三维结构设计

　　在民用小家电、小型工控终端、车载附属电器这类对安装空间有严格限制的场景里，小规格船型开关的选型一直是结构工程师需要反复核对的环节，这款KCD11规格的两档电动开关，就是针对这类紧凑安装需求设计的通断控制元件。从实际使用场景来看，这类开关常被用在桌面式空气净化器、小型车载供电模块、桌面型电动工具的电源通断控制上，额定通断能力适配3A、250V的交流负载，刚好覆盖绝大多数民用小功率电器的进线通断需求，不需要额外搭配中继继电器就能直接完成回路控制，能有效简化终端设备的内部布线结构。

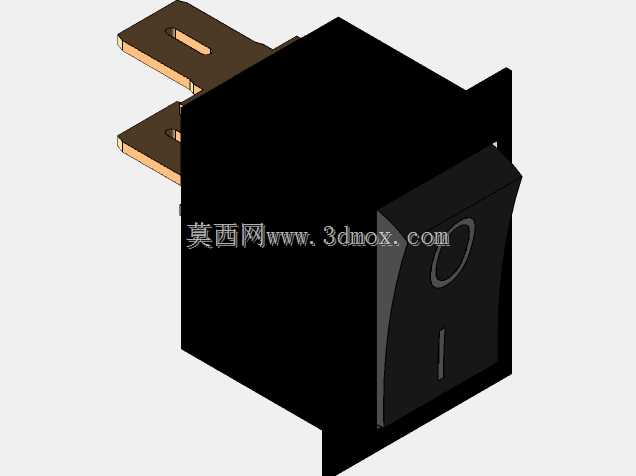

　　从结构设计思路来看，这款开关采用了常见的插片式接线端设计，两个平行布置的铜质插脚直接从开关本体尾部伸出，插脚表面做了镀锡处理，既可以降低接线时的接触电阻，也能在长期存放过程中避免铜基氧化导致的接触不良问题，插脚上预留的定位缺口可以和配套的接插件防脱结构配合，避免设备运输或者使用过程中受震动导致接线松脱。开关本体的安装部分采用了卡入式结构，两侧的弹性卡爪可以直接卡入面板预先开好的对应尺寸方孔中，不需要额外使用螺丝或者固定压片，装配时只需要从面板正面将开关推入安装孔即可完成固定，能大幅降低生产线的装配工时，也方便后期售后维护时的快速拆换。

　　开关的操作面做了符合人体工学的微弧面设计，按压区域的边缘做了小角度倒角，避免日常按压操作时硌手，操作面表面蚀刻了清晰的档位标识，0位对应回路断开状态，1位对应回路接通状态，标识采用凹陷蚀刻工艺，长期使用摩擦也不会出现标识磨损脱落的问题，即使在光线不足的设备操作场景下，也能通过触摸标识的凹凸感判断当前开关档位。开关内部的触点采用了银合金材质，相比纯铜触点具备更好的耐电弧烧蚀能力，在频繁通断的使用场景下能有效延长开关的使用寿命，内部的动作弹簧经过刚度匹配设计，按压操作时的反馈力度适中，既不会因为按压力度过小导致误触发，也不会因为力度过大造成操作手感生涩，每次档位切换时都能提供清晰的到位反馈，避免出现半接半断的虚接状态。

　　从安装边界尺寸来看，这款开关的本体外形为方块结构，安装卡爪的适配面板厚度在0.8mm到1.5mm之间，刚好覆盖常见的ABS塑料外壳、薄金属设备面板的厚度范围，尾部插脚的中心距符合行业通用的小规格船型开关尺寸规范，可以直接替换同规格的其他品牌同类型开关，不需要修改原有设备的面板开孔和内部布线位置。开关本体的外壳采用阻燃PA66材质注塑成型，具备良好的绝缘性能和耐热性能，即使在触点出现短时过载发热的情况下，也不会出现外壳融化、漏电的安全隐患，满足小家电类产品的安规认证要求。在三维建模过程中，这款模型完整还原了开关的所有外部结构细节，包括插脚的厚度、卡爪的弹性间隙、操作面的弧度和标识细节，结构工程师在做整机设备的结构布局时，可以直接将该模型导入装配环境，核对面板开孔尺寸、内部预留的安装空间，以及接线插脚和周边元器件的安全间隙，避免出现装配干涉、绝缘距离不足的设计问题。对于做电子配件库建模的从业者来说，这款模型的细节还原度也能满足标准件库的入库要求，不需要额外做结构补全就能直接用于整机装配的干涉检查。
