AEORC同轴对转无刷螺旋桨动力装置

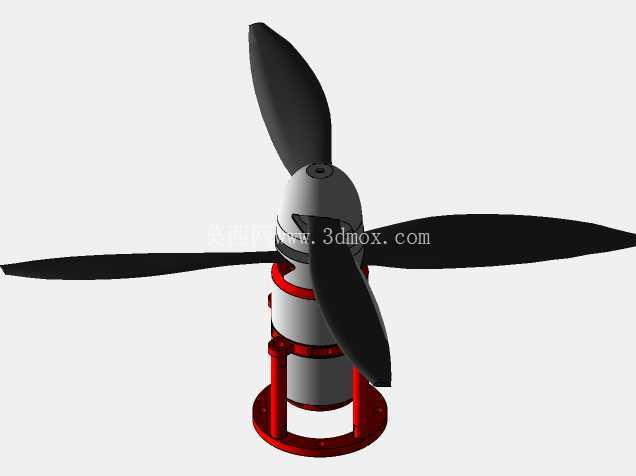

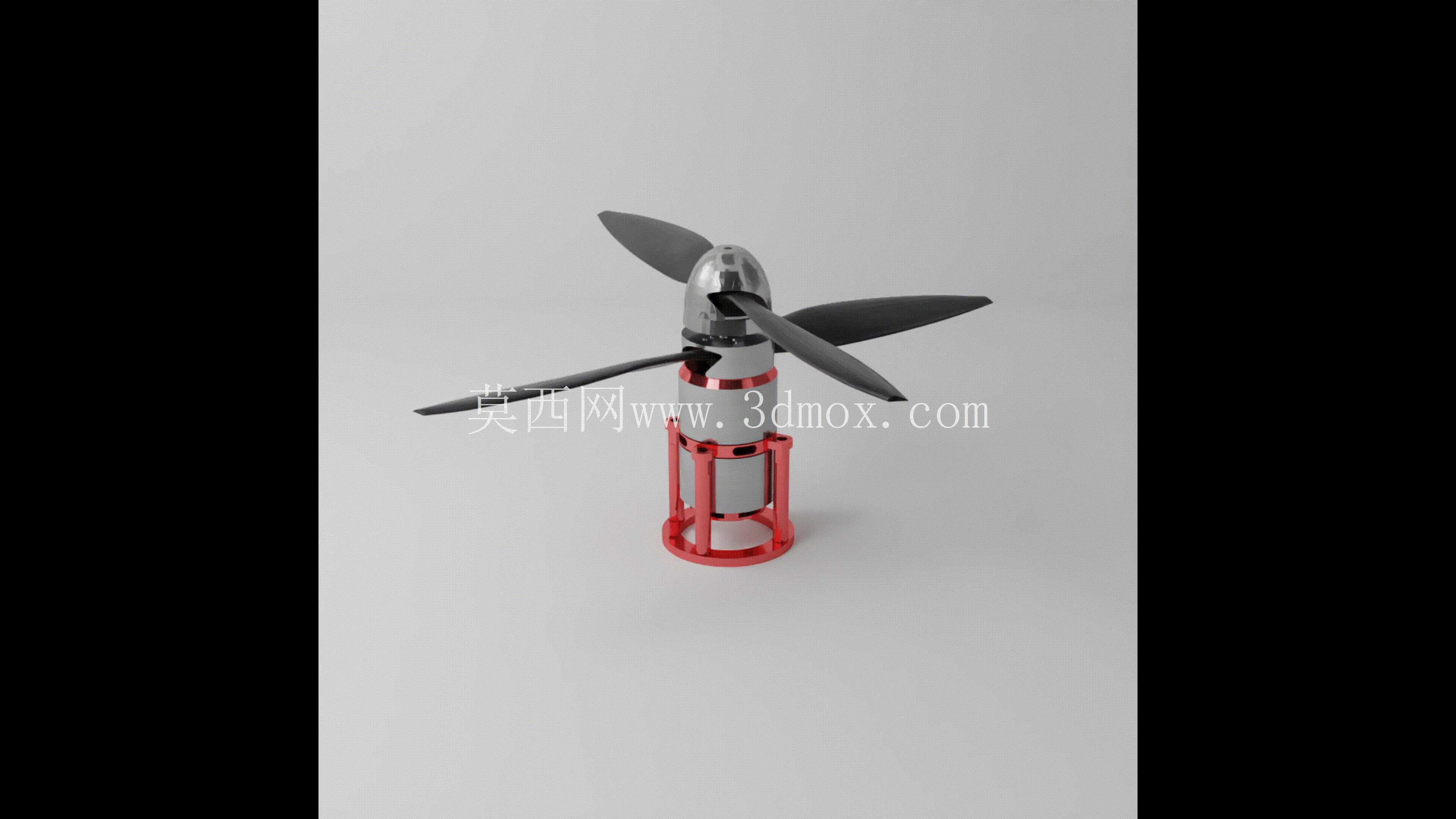

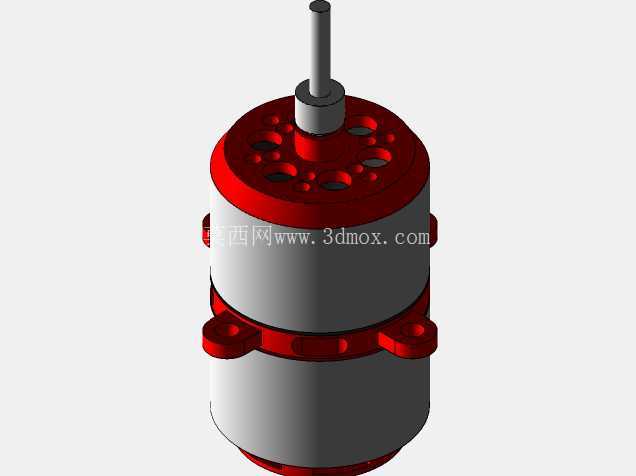

　　这款同轴反向旋转动力单元，核心面向小型航模、微型垂直起降飞行器、轻载共轴双旋翼无人平台的动力匹配需求，区别于传统单旋翼配平尾桨的动力架构，共轴对转的结构可以在相同旋翼直径下抵消旋翼反扭矩，无需额外设置尾桨动力损耗通道，能将动力输出效率提升15%-20%，尤其适合机身尺寸受限、对动力密度要求严苛的微小型飞行载具。从结构设计逻辑来看，整套动力单元采用上下两层无刷电机同轴嵌套布局，上层电机驱动前级螺旋桨，下层电机驱动后级反向螺旋桨，两套转子的旋转轴线完全重合，旋转方向相反，输出扭矩相互抵消，飞行过程中无需额外施加偏航配平力矩就能保持机身航向稳定。

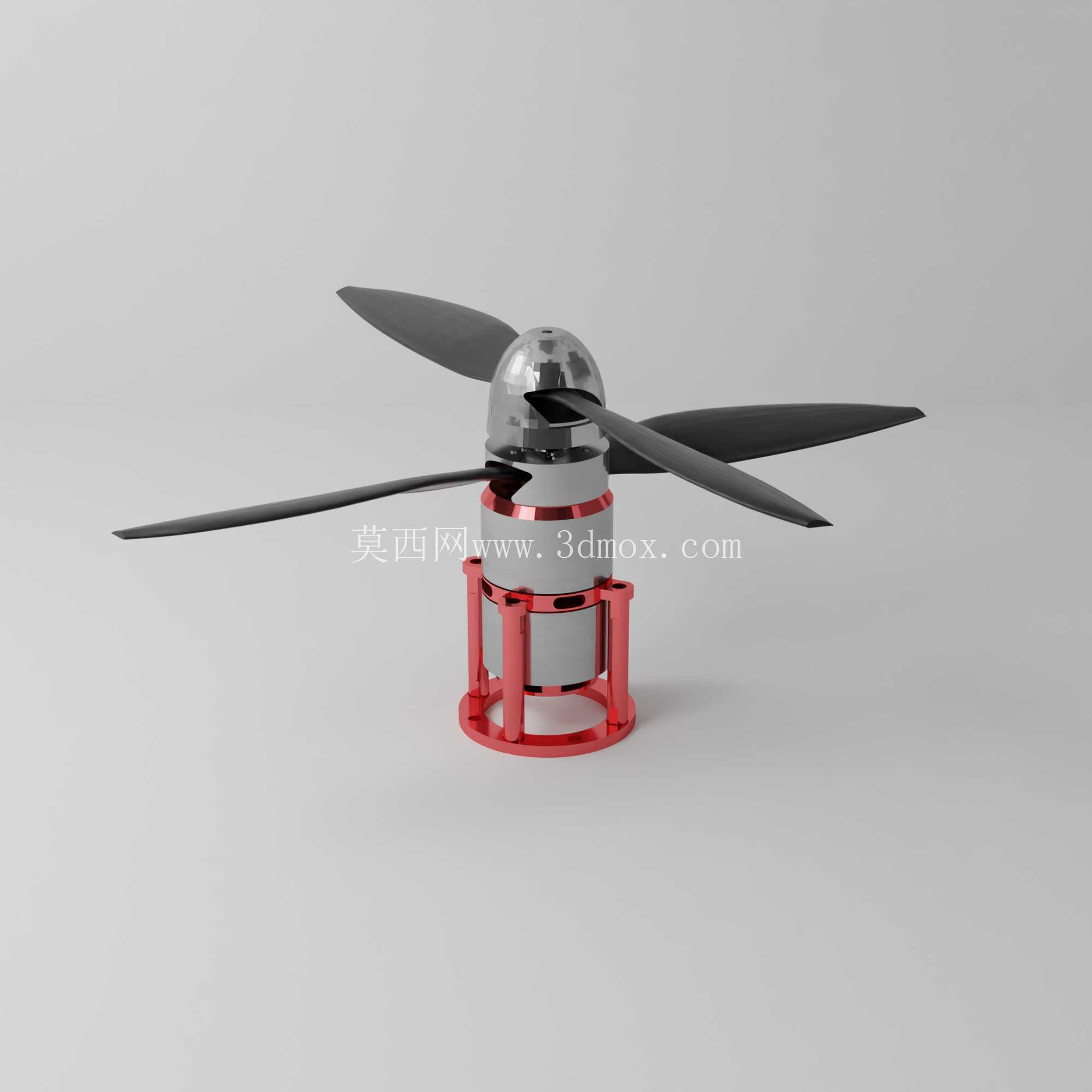

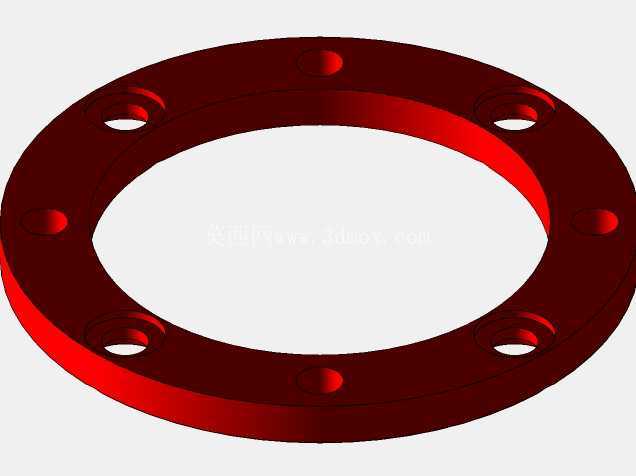

　　动力段的外壳采用红色阳极氧化铝合金支架作为支撑结构，支架上预留了周向均布的安装孔位，可直接通过M2螺丝固定在飞行器的中心承力板上，安装基准面与电机轴线的垂直度公差控制在0.02mm以内，避免高速旋转时出现动平衡偏差引发的机身振动。螺旋桨部分采用两叶高效低阻翼型，桨叶前缘做了钝化处理降低高速旋转时的空气紊流，桨根与电机输出轴采用快拆式卡扣连接，无需额外工具即可完成桨叶更换，适配不同拉力需求的飞行场景。整套动力单元的轴向总长度控制在42mm以内，最大外径24mm，安装孔位的中心圆直径为19mm，能够适配绝大多数200-400g级别的微型共轴无人机、小型固定翼航模的动力舱安装边界，不会出现结构干涉问题。

　　从功能特性来看，这套对转电机支持双向电子调速器信号输入，可分别控制上下两层电机的转速差，通过转速差实现航向的精准控制，替代传统尾桨的偏航调节功能，在室内微型无人机、便携航拍小飞机的应用场景中，这种结构能大幅缩小机身整体尺寸，降低飞行过程中的碰撞损坏概率。设计过程中重点考虑了高速旋转下的散热需求，铝合金支撑支架同时作为电机外壳的散热结构，电机工作时产生的热量可以通过支架直接传导到机身承力板上，配合螺旋桨旋转产生的下行气流完成被动散热，在满油门持续工作状态下，电机绕组的温升可控制在40K以内，避免高温退磁影响动力输出稳定性。转子部分采用高精度双轴承支撑结构，上下两个深沟球轴承的同轴度公差控制在0.01mm以内，最高支持12000rpm的稳定旋转转速，动平衡等级达到G2.5级，高速运转时的径向跳动量小于0.03mm，不会出现桨叶扫膛、振动过大的问题。在实际选型匹配过程中，需要注意动力单元的安装面必须保持平整，固定螺丝的拧紧力矩控制在0.3N·m，避免力矩过大导致铝合金支架变形影响轴承同轴度；螺旋桨安装时需要确认上下桨叶的旋转方向标识，避免装反导致推力反向、反扭矩无法抵消的问题。

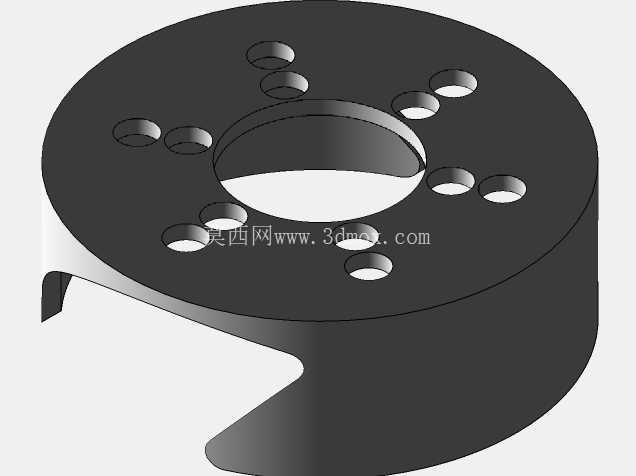

　　这套动力结构同样可以拓展应用到小型水下推进器、微型涵道风扇等需要抵消反扭矩的旋转动力场景，通过更换适配的密封外壳与防水桨叶，即可实现水下环境的双向动力输出，无需额外设置反向旋转的齿轮传动结构，减少传动环节的功率损耗与故障点。相较于传统的单电机加齿轮换向的对转动力结构，这种双电机同轴直驱的方案省去了齿轮传动的间隙与磨损问题，动力响应延迟更低，传动效率更高，长期使用的维护成本更低，不需要定期补充润滑脂、检查齿轮磨损情况，更适合消费级微型飞行器、小型玩具类动力产品的批量应用。在三维建模过程中，整套结构的所有配合面都做了公差匹配设计，电机定子与支架的配合采用H7/h6的间隙配合，轴承与轴的配合采用H7/k6的过渡配合，确保装配过程中无需额外修配即可完成组装，所有安装孔位都做了倒角处理，避免装配时出现应力集中导致的零件开裂问题。
