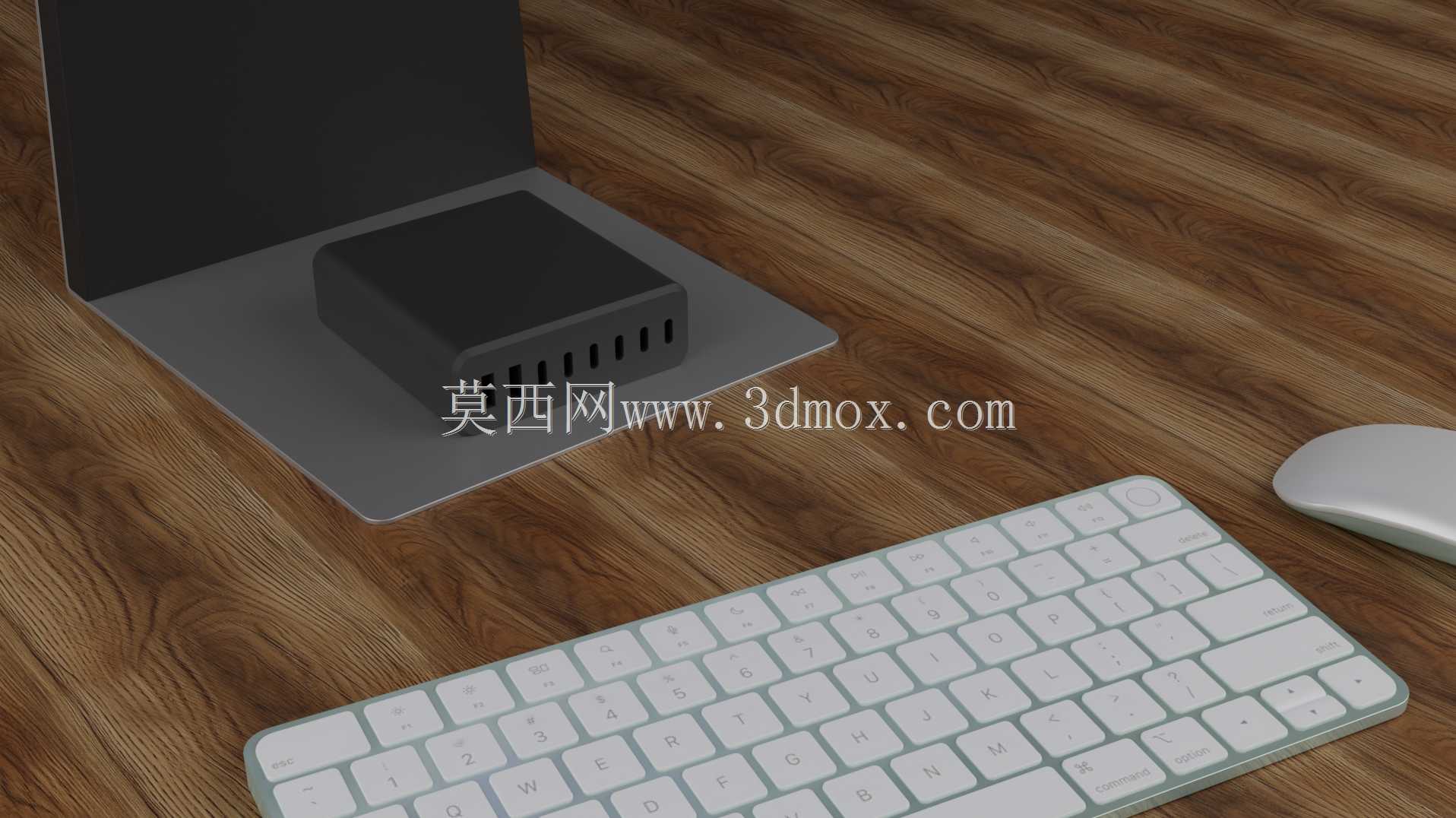

ROCOREN桌面快充座配套固定支架结构设计

　　日常办公桌面的充电设备布局杂乱是多数职场人都会遇到的问题，多设备同时充电时，充电头随意摆放容易被线材拖拽滑落，桌面线材交错也会占用键鼠操作空间，这款配套ROCOREN 200W桌面快充座的固定支架，正是针对这类桌面充电场景的痛点做的结构适配设计。从实际使用场景出发，支架首先要解决的是快充座的定位固定问题，日常插拔充电线时，人手施加的插拔力会带动快充座移位，长期反复移位不仅会磨花桌面饰面，还容易导致充电接口受力不均出现松脱，支架的承托面完全贴合快充座底部的轮廓，边缘做了1.2mm的限位挡边，刚好卡住快充座壳体的下沿，不需要额外粘贴胶垫就能限制快充座的水平位移，插拔线材时整个组件不会跟着手部施力滑动。设计过程中优先考虑了桌面安装的边界约束，多数办公桌面的键鼠区域可用纵深在180mm到220mm之间，支架整体外轮廓控制在120mm*100mm以内，放在键盘侧方不会遮挡鼠标的移动路径，承托面距离桌面的高度留了8mm的间隙，一方面可以给快充座底部的散热格栅留出空气流通的空间，避免快充座高功率输出时底部积热，另一方面也能让充电线材从支架侧方的出线槽自然引出，不会出现线材被支架底部压住导致弯折破皮的问题。

　　支架的固定方式没有选用传统的背胶粘贴方案，背胶粘贴虽然安装简单，但后期拆除会在桌面残留胶痕，且反复拆装后粘接力会大幅下降，设计时在支架底部预留了两个M3的螺丝孔位，同时配套了可替换的防滑硅胶垫，用户可以根据自己的桌面场景选择固定方式：如果是固定工位长期使用，可以用螺丝穿过桌面过孔锁紧支架，连接强度足以承受日常插拔线材的冲击力；如果是需要经常调整桌面布局，或者桌面不允许打孔，装上硅胶防滑垫之后，依靠硅胶和桌面的静摩擦力也能满足日常使用的固定需求，不会轻易移位。

　　针对快充座本身的结构特性，支架的承托面做了对应的避让设计，快充座侧面的散热槽位置，支架没有做全包覆结构，而是在对应位置留了15mm宽的通风缺口，保证高功率充电时的横向空气流通，避免支架挡住散热风道导致快充座温升过高触发降功率保护。支架的出线位置做了圆角处理，线材从快充座接口引出后，顺着支架的圆角导向自然垂落到桌面，不会出现线材直角弯折的情况，能有效延长充电线的使用寿命。在安装边界的校核上，特意验证了不同桌面厚度的适配性，螺丝固定方案支持15mm到35mm厚度的桌面，覆盖了绝大多数实木办公桌、密度板工位桌、钢化玻璃桌面的厚度范围，硅胶垫固定方案则不受桌面厚度限制，只要是平整的桌面表面都可以放置。

　　考虑到桌面可能存在的泼溅风险，支架表面做了轻微的导水坡度，如果不小心把水洒到支架上，液体会顺着坡度流到桌面，不会积存在承托面浸泡快充座底部。整个支架的结构没有多余的装饰性设计，所有的结构特征都服务于实际使用需求：限位挡边的高度刚好不会遮挡快充座的接口位置，插拔线材时不会被挡边磕到手；底部的加强筋做了隐藏式设计，不会突出支架底面影响放置的平稳性；边角全部做了R2的圆角处理，日常打扫桌面擦拭的时候不会被锐边划伤。实际测试中，将快充座固定在支架上之后，单手插拔USB-C线材时整个组件没有出现移位，连续4小时高功率输出测试中，快充座的底部温度比直接放在桌面上时低了3℃左右，散热间隙的设计确实起到了辅助散热的作用，线材从出线槽引出后的弯折半径控制在15mm以上，符合线材的最小弯折半径要求，长期使用不会出现线芯断裂的问题。
