颜色识别分拣用小型皮带输送装置

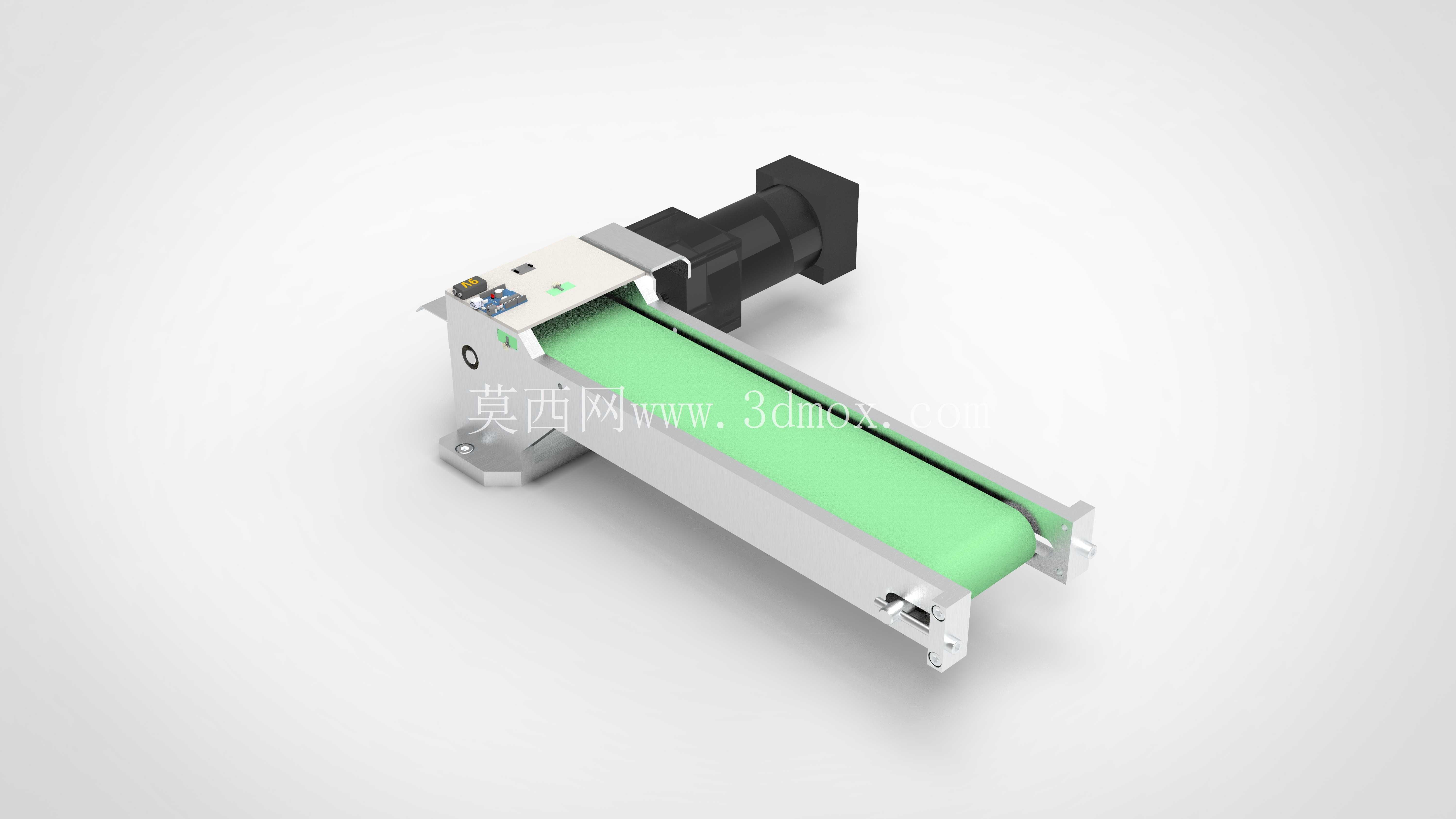

这款小型皮带输送装置，主要面向小件物料的自动化分拣工位设计，常见于3C电子零配件分拣、小五金件色选、教学实验分拣平台这类对输送精度、安装空间有较高要求的场景。区别于常规大跨度工业输送线，该装置采用一体化集成式结构，将驱动单元、张紧机构、皮带承载面、安装基座全部整合在同一铝制主体框架上，不需要额外拼接组装支架，直接通过基座上的四个沉头安装孔就能固定在工作台面或者分拣设备的机架上，适配现有自动化产线的改造升级需求，不需要对原有工位做大规模的结构调整。

从功能实现逻辑来看，装置的驱动端采用侧装式驱动布局，驱动电机直接连接主动辊筒，省去了中间的链传动或者带传动结构，既减少了传动环节带来的间隙误差，也压缩了整体设备的横向占用空间。输送面选用浅绿色哑光PU皮带，这种材质的皮带表面摩擦系数适中，不会刮伤小件物料的表面，同时哑光表面能够避免视觉识别工位打光时出现反光干扰，刚好匹配颜色识别分拣的功能需求——当物料随皮带输送到视觉检测区域时，稳定的皮带运行速度、无反光的输送表面，能让颜色传感器准确捕捉物料的表面色号，触发后续的分拣执行机构动作，完成不同颜色物料的自动分流。

设计过程中重点考量了小型输送设备常见的张紧调节问题，装置两端的从动辊筒支架上设置了微调式张紧螺栓，不需要拆解设备外壳，仅用内六角扳手就能从设备侧方调整螺栓进给量，实现皮带张紧度的调节，同时还能校正皮带运行过程中的跑偏问题，日常维护的操作门槛很低。皮带下方设置了整条式的光滑承托板，承托板表面做了硬质阳极氧化处理，耐磨性能优异，即使长时间输送有一定重量的金属小件，也不会出现承托面凹陷磨损的问题，保证皮带运行时的平面度，避免物料在输送过程中出现位置偏移，影响视觉识别的准确率。

安装边界方面，该装置整体长度控制在400mm级别，宽度在100mm左右，驱动端突出主体的电机部分长度不超过80mm，整体高度（含安装基座）控制在120mm以内，能够直接嵌入到桌面式分拣实验平台、小型自动化装配线的进料工位，不会和周边的传感器支架、分拣拨杆、接料料仓产生结构干涉。设备的进料端做了倒角过渡处理，和上游的振动盘出料轨道对接时，能够让小件物料平稳滑落到输送皮带上，不会出现卡料、掉料的问题；出料端的辊筒做了小径化设计，端部和接料位置的间隙可以控制在5mm以内，细小的零件输送到端部时能够准确落入对应的接料容器，不会从缝隙处掉落。

实际使用场景中，这类小型输送装置不需要配套复杂的控制系统，仅需要给驱动电机接入对应电压的直流电源就能实现定速输送，如果需要匹配视觉分拣的节拍，也可以外接调速器调整皮带运行速度，速度调节范围覆盖0.1m/s到0.5m/s，既能满足高精度分拣时的慢速稳定输送需求，也能适配普通物料传输时的较快节拍。设备主体框架采用铝合金一体铣削成型，相比拼接式的铝型材框架，整体刚性更好，长时间运行不会出现框架变形导致的皮带跑偏问题，设备运行时的振动量极小，不会对周边的精密视觉传感器造成振动干扰。

从结构细节来看，驱动电机和主动辊筒的连接位置设置了密封端盖，能够阻挡车间环境中的粉尘、碎屑进入传动部位，延长设备的无故障运行时间；皮带两侧的挡边高度控制在5mm，刚好能够限制小件物料的横向位置，又不会遮挡视觉传感器的检测视野；基座上的安装孔采用长圆孔设计，安装时可以在小范围内调整设备的前后位置，方便和上下游设备做精准对接，降低现场安装的调试难度。
