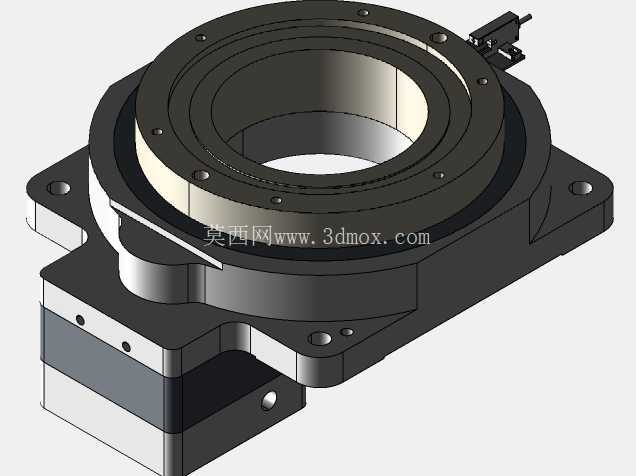

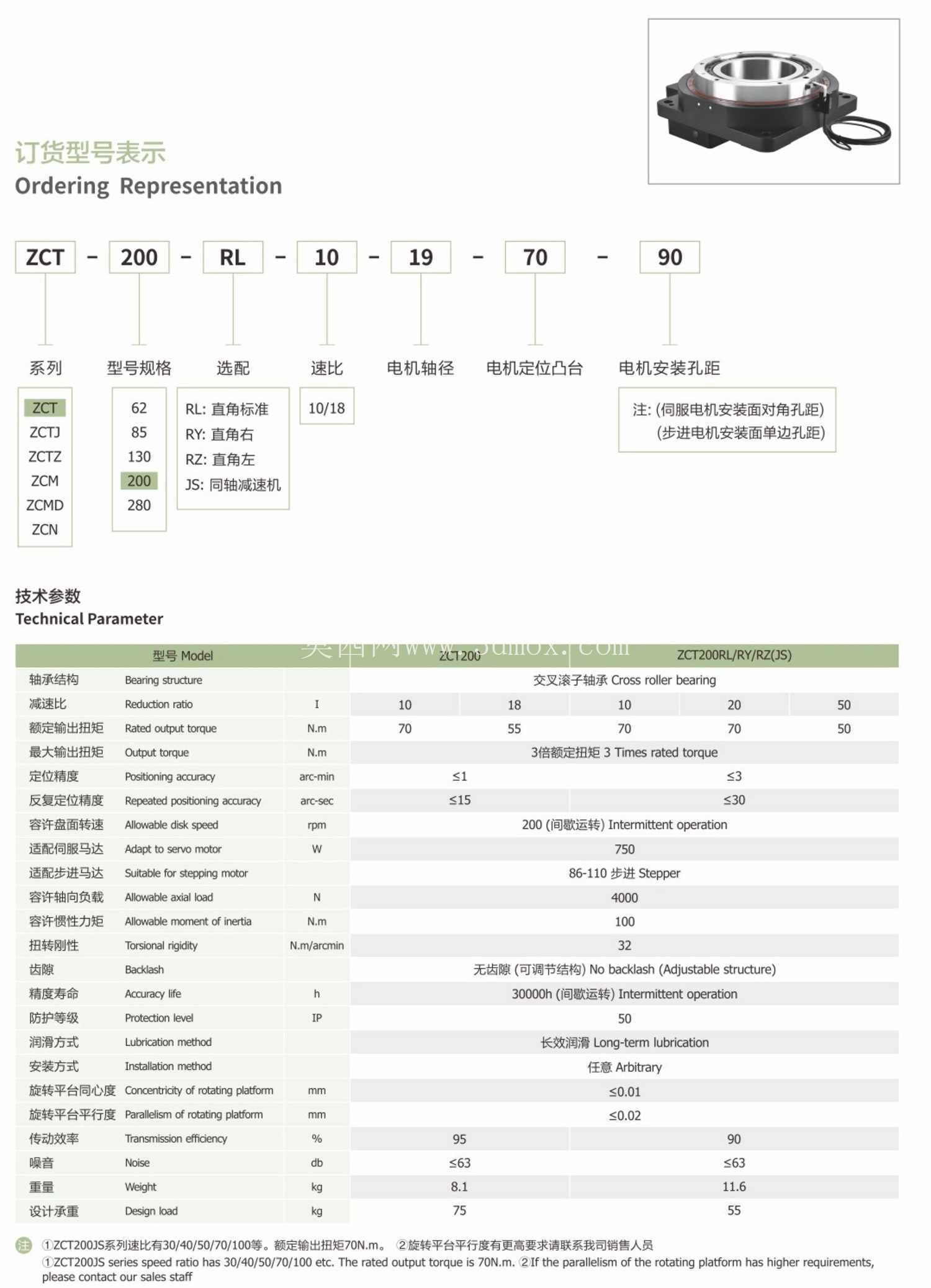

中空旋转平台ZCT200传动组件

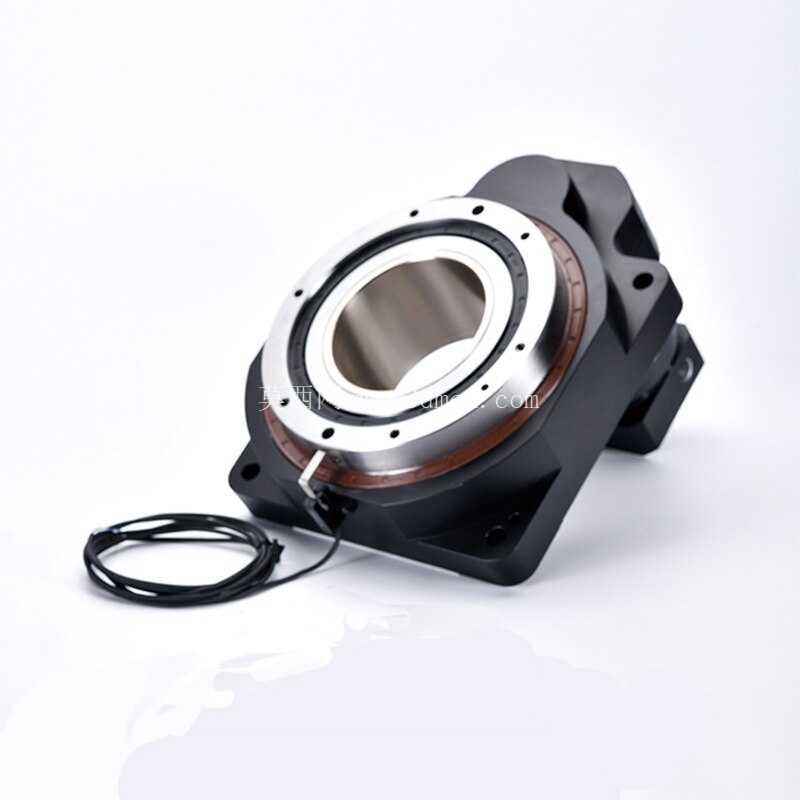

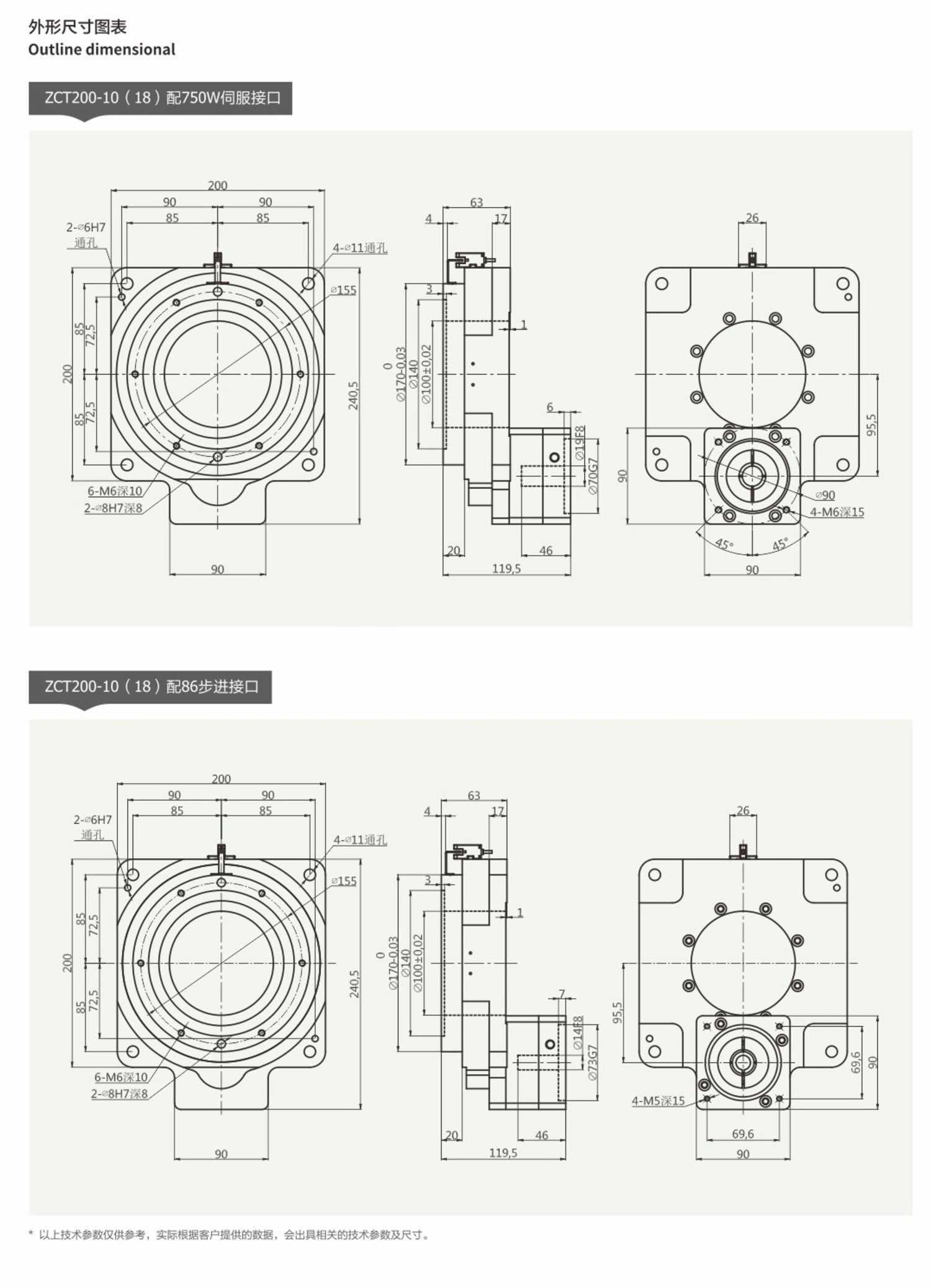

这款中空旋转平台在3C电子组装产线的点胶、螺丝锁附工位适配性极强，150mm的中空通径可以直接穿过气管、线缆以及工装定位柱，省去了传统侧装走线需要预留的弯折空间，工位布局可以压缩至少20%的横向安装尺寸。做设备布局的时候要注意，本体底部的方形安装法兰四个角预留了沉头安装孔，孔位间距适配常规160mm规格的铝型材安装面，不需要额外做转接板，直接锁附就能满足0.02mm以内的安装平面度要求。

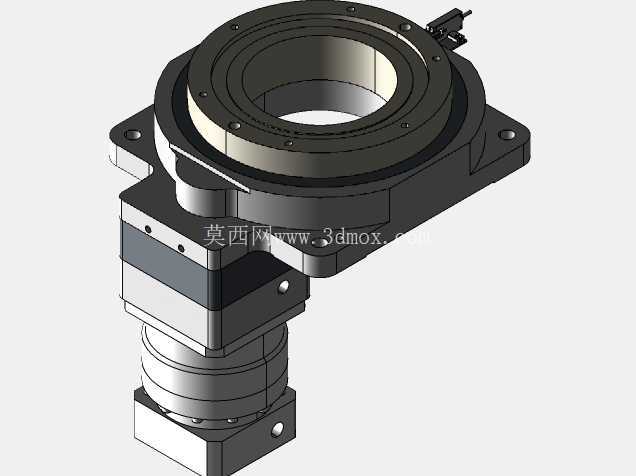

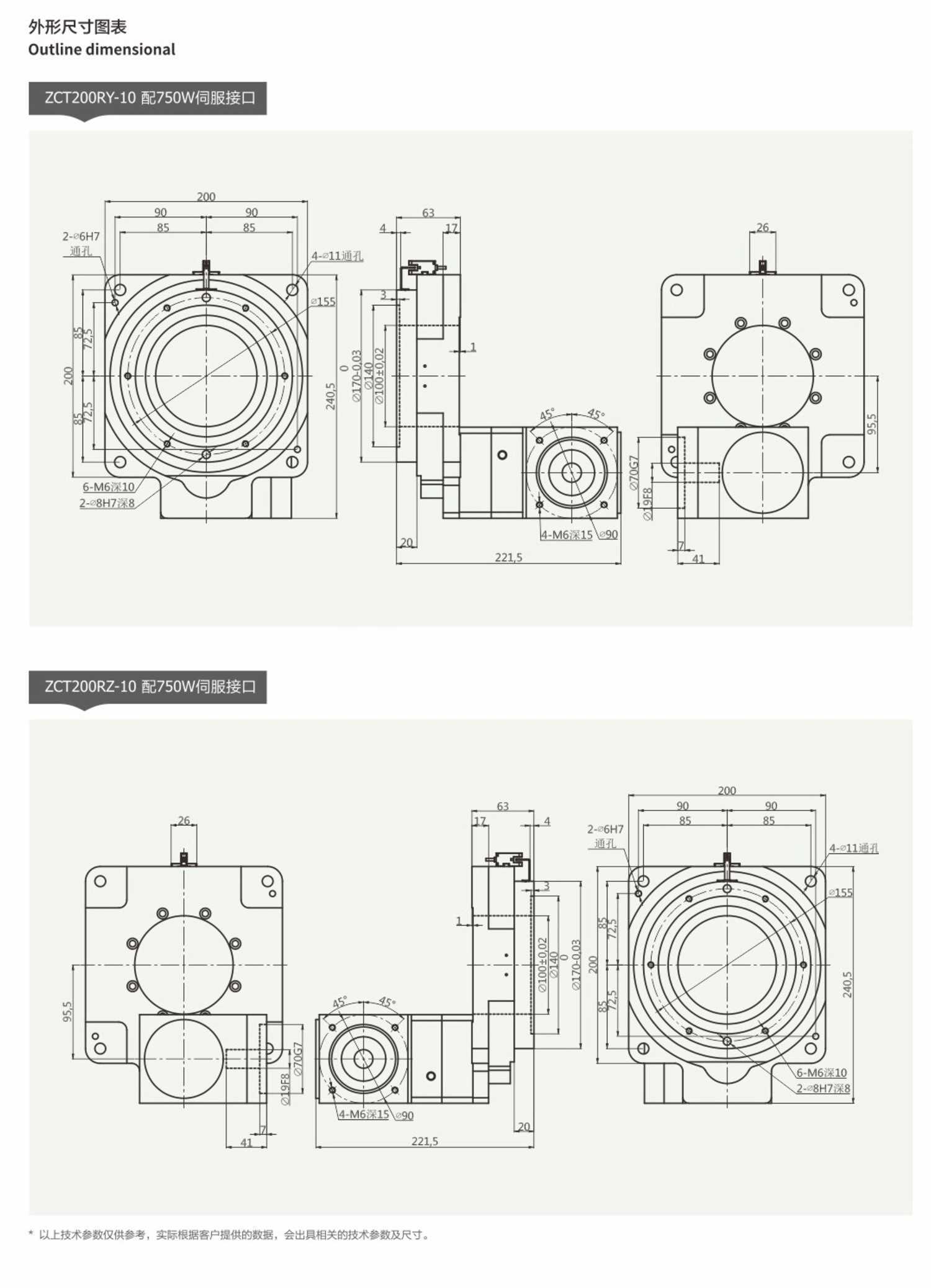

从传动结构来看，这款平台采用交叉滚子轴承作为回转支撑，能同时承受径向、轴向以及倾覆力矩，在搭配伺服电机做高速间歇旋转的时候，不会出现传统转盘轴承常见的偏摆问题，重复定位精度可以控制在10角秒以内，完全覆盖视觉对位、精密组装这类对定位精度要求高的工位需求。设计时特意将电机安装接口做了标准化适配，不管是搭配400W伺服还是57系列步进电机，都能通过对应的连接法兰直接对接，不需要额外调整输入轴的同轴度，现场装配的时候能省不少调校时间。

实际使用场景里，这类中空平台还常被用在新能源锂电池的叠片工位，中空位置可以穿入真空吸附管路，直接带动吸盘做分度旋转，相比传统的凸轮分割器，它可以任意角度设定旋转位置，不需要更换凸轮就能适配不同规格的产品换型，小批量多品种的生产线下换型时间能缩短70%以上。平台侧面预留的光电传感器安装位，出厂时已经做了位置校准，现场只需要固定传感器就能完成原点定位，不需要反复调整感应片的位置。

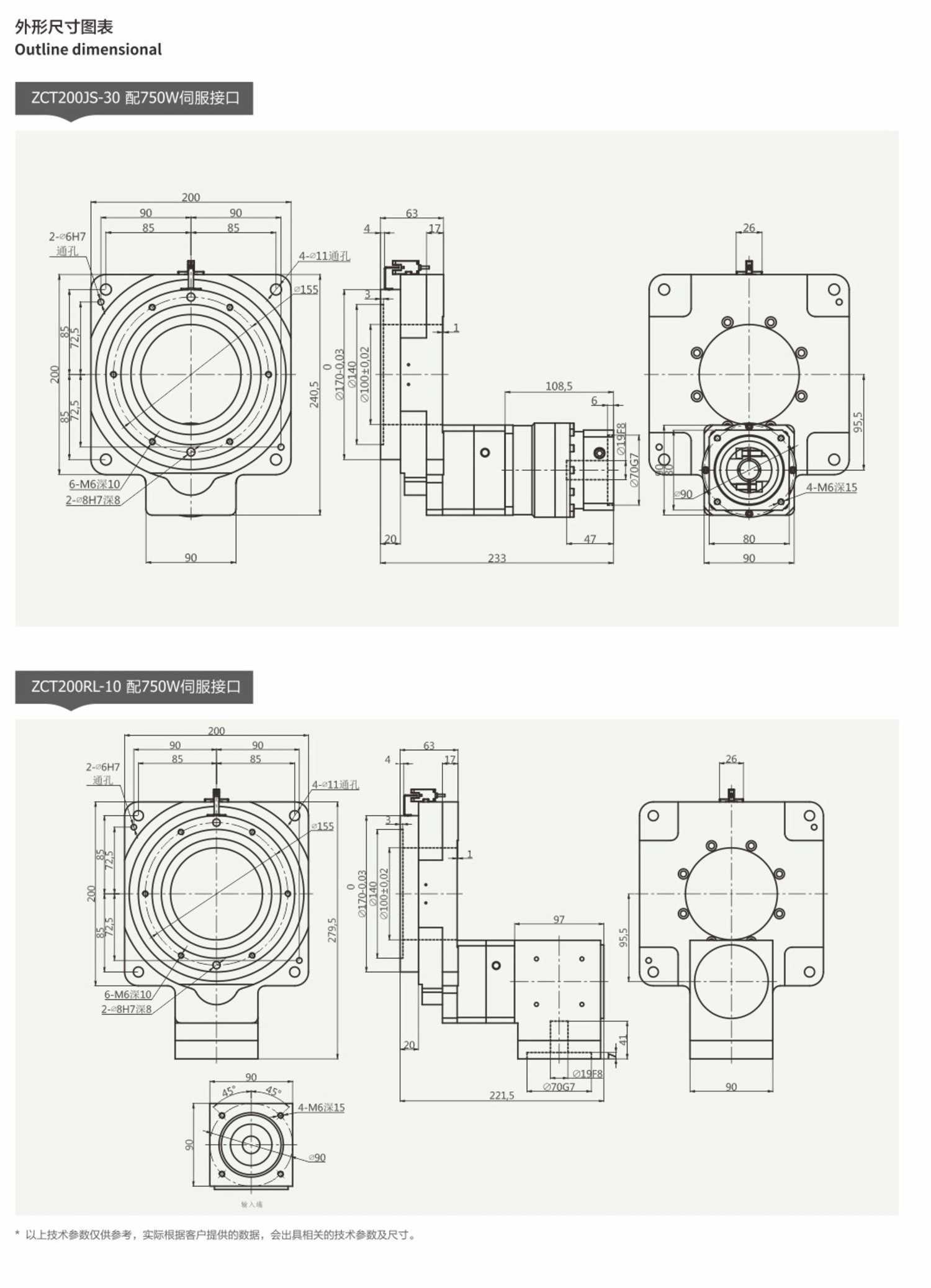

做三维建模的时候要注意，平台回转面的安装螺纹孔是均匀分布的M6螺纹，孔位节圆直径120mm，设计上层工装的时候要避开中间的中空区域，同时工装的重心要尽量落在轴承支撑面范围内，避免长时间重载运行导致轴承磨损加快。出线端的线缆预留了足够的弯曲半径，安装时不要过度弯折线缆，避免内部编码器线断裂。平台的密封结构采用双唇形密封圈，能阻挡车间内的粉尘、切削液进入内部传动腔，常规机加工车间环境下不需要额外做防护结构，日常维护只需要按照运行周期补充润滑脂即可，不需要拆解本体。

在半导体晶圆搬运工位，这类平台搭配直线轴组成的XYR三轴对位平台，能完成微米级的对位调整，中空位置可以安装视觉检测镜头，直接从平台下方拍摄工件位置，不需要额外架设视觉支架，整体结构更加紧凑。相比传统的DD马达，这款带减速结构的旋转平台输出扭矩更大，同规格下能驱动更大的负载，成本却只有DD马达的三分之一，在中低速重载的精密旋转工位性价比优势非常明显。设计选型时要注意，负载的转动惯量要匹配平台的减速比，避免启停时出现过冲或者震荡，搭配伺服驱动器时要根据负载情况调整刚性参数，保证运行平稳性。
