垂直起降载人飞行器用大推力无刷电机

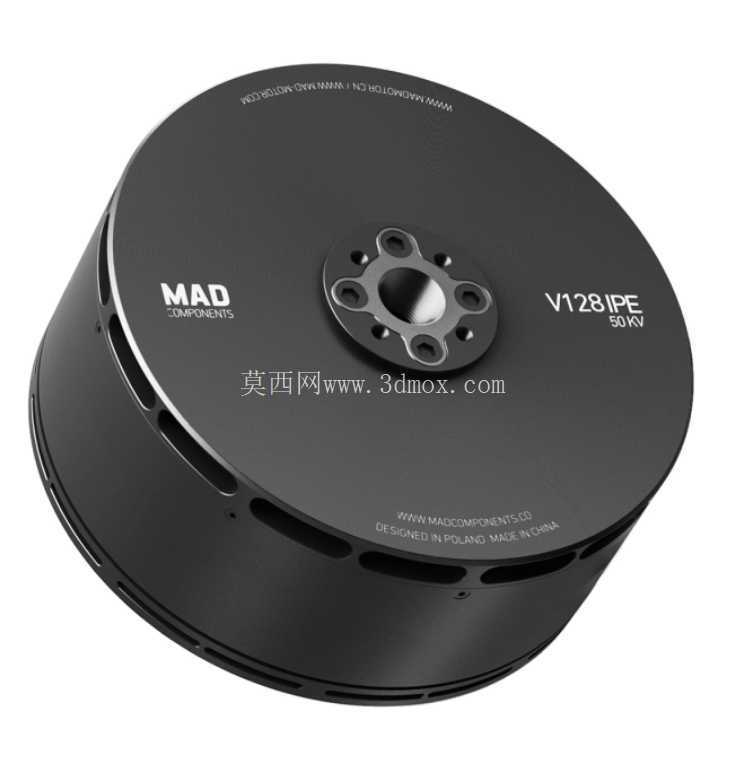

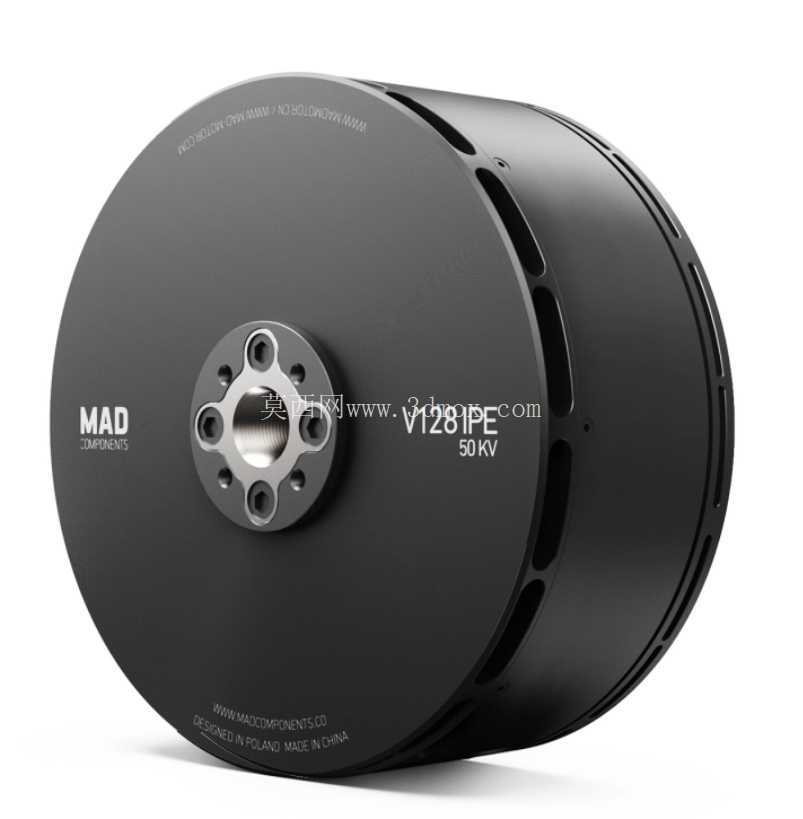

　　这款动力单元主要面向电动垂直起降飞行器、大载重工业级多旋翼无人机的动力系统选型场景，在城市低空载人交通、大载荷应急物资投送、长航时工业巡检类飞行器的动力匹配中，能够承担单轴数十公斤级的稳定推力输出，适配多旋翼分布式动力布局的设计需求，相比同量级传统航模动力，在持续输出工况下的热稳定性、扭矩冗余度都做了针对性优化。从结构设计逻辑来看，整体采用扁饼式外转子构型，核心目的是在有限的机臂安装空间内，最大化定子绕组的有效散热面积，同时压低动力单元的整体轴向尺寸，降低飞行器整机的正面风阻，外转子壳体一体化加工出多道轴向通风槽，配合转子旋转时的离心气流效应，能够在持续大拉力输出时，快速带走绕组与磁钢产生的积热，避免高温退磁或者绕组绝缘层老化加速的问题。

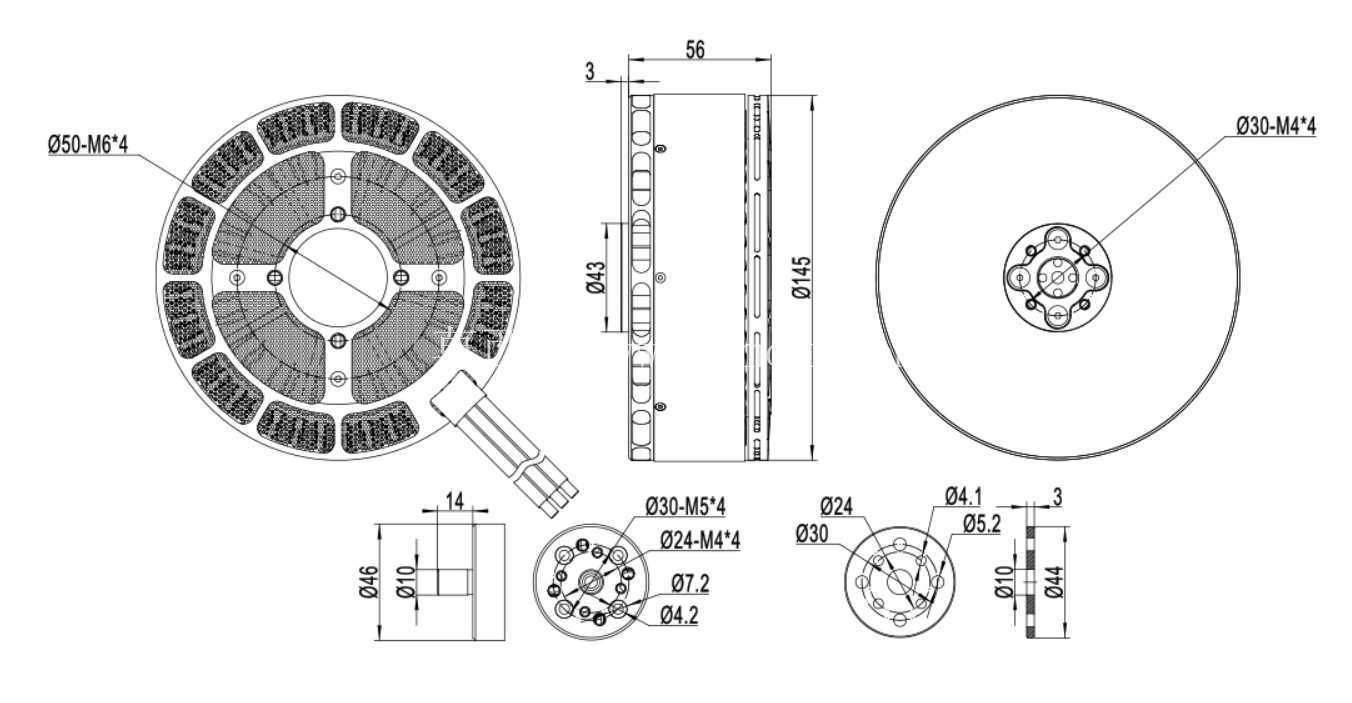

　　输出端采用多孔位法兰式安装接口，中心设置定位止口，能够直接与飞行器的桨座、机臂安装座做刚性连接，安装法兰上的六个均布安装孔位适配行业通用的大载重桨夹安装尺寸，不需要额外做转接件设计，中心轴采用高强度合金钢材质，配合双列角接触轴承组，能够同时承受螺旋桨旋转产生的径向拉力与机动飞行时的交变弯矩，在飞行器做急停、转向等大过载机动动作时，不会出现轴系窜动或者轴承过早磨损的问题。

　　从安装边界来看，整体径向尺寸控制在适配大载重多旋翼机臂的常规安装区间，轴向厚度经过优化，安装时不会与机臂内部的电调、走线空间产生干涉，转子外壳做了轻量化的镂空减重设计，在保证壳体结构强度、抵御飞行中砂石磕碰的前提下，尽可能降低转子自身的转动惯量，让动力响应速度更快，匹配飞控的动力调整指令时滞后量更小，提升飞行器的姿态控制精度。定子绕组采用高槽满率的绕线工艺，配合高牌号耐高温磁钢，在额定工作电压区间内能够输出平顺的扭矩特性，低速大扭矩区间不需要额外做减速机构，直接驱动大尺寸碳纤维螺旋桨，减少了传动环节的能量损耗与机械故障点，适配低压大电流的电调驱动方案，在多旋翼飞行器的分布式动力布局中，单台电机的推力冗余能够覆盖单轴故障时的动力补偿需求，提升整机的飞行安全裕度。

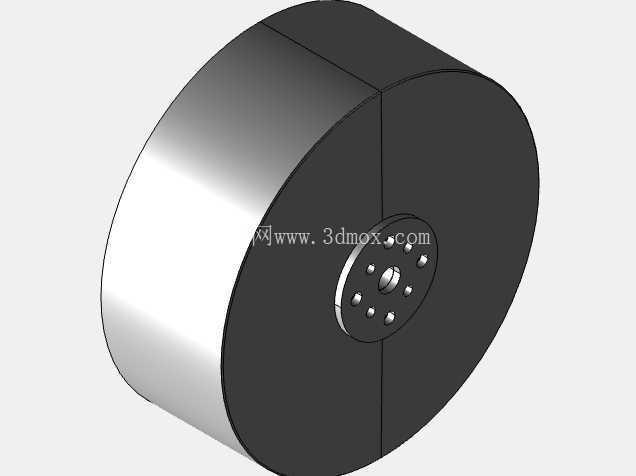

　　外壳表面做了硬质阳极氧化处理，能够适应高海拔、沿海高盐雾、多雨潮湿等复杂作业环境下的使用需求，表面的标识区域直接标注了产品的KV参数与品牌标识，方便装配时的型号核对，避免错装不同参数的动力单元导致飞控动力匹配异常。在实际结构建模过程中，完整还原了电机内部的定子叠片、绕组排布空间、磁钢安装槽、轴承位的配合公差、安装法兰的孔位公差与止口配合尺寸，能够直接导入飞行器的整机装配模型中做干涉检查、动力系统重心配平计算，也可以用于动力安装座的结构强度仿真，模拟最大拉力工况下安装位的应力分布，指导机臂结构的壁厚优化与筋位布置，避免飞行过程中出现安装座共振或者结构断裂的问题。
