四叶曲面螺旋推进桨结构设计

这款四叶螺旋桨的结构设计，核心围绕流体介质下的推进效率与运行稳定性展开，在小型无人航行器、低空多旋翼无人机、微型风动试验装置这类对动平衡要求严苛的场景中，这类曲面桨叶的结构合理性直接决定整套设备的动力输出表现。从实际应用场景来看，这类桨件既可以作为小型水面探测艇的水下推进部件，也可适配低空航拍无人机的升力旋翼，部分小型风冷散热机组的风道送风结构中，同构型的桨叶也能发挥均匀送风的作用，不同场景下对桨叶的曲面弧度、安装孔位公差的要求存在细微差异，但核心的动平衡设计逻辑是共通的。

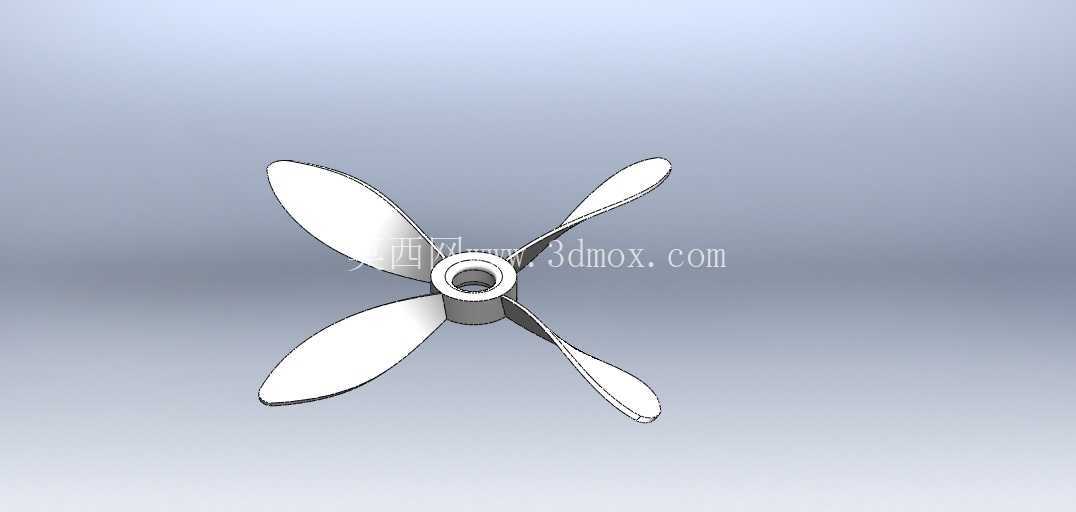

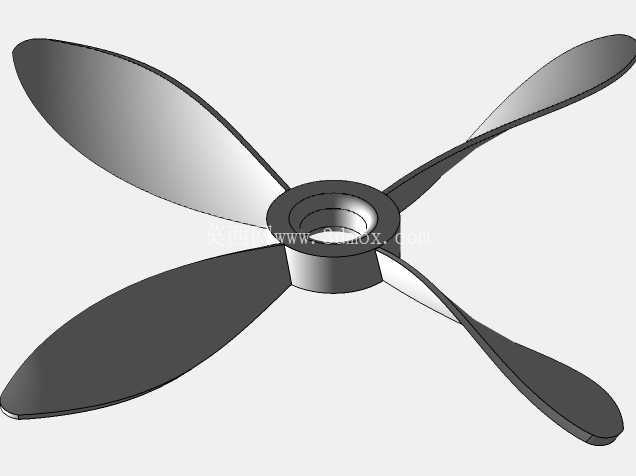

设计过程中首先要敲定中心安装座的尺寸边界，中心的通孔需要匹配对应动力输出轴的直径，通常这类小型桨的安装孔会预留0.02mm的公差带，既保证装配时的顺畅度，也能避免轴孔间隙过大导致高速转动时出现径向窜动。安装座的凸台厚度需要根据桨叶的受力上限做匹配，四片桨叶的根部与安装座衔接的位置做了渐变式的加厚过渡，避免转动过程中根部应力集中导致桨叶断裂，这部分的圆角过渡不能随意设定，需要结合桨叶最大转速下的离心力载荷做应力校核，确保长期交变载荷下不会出现结构疲劳。

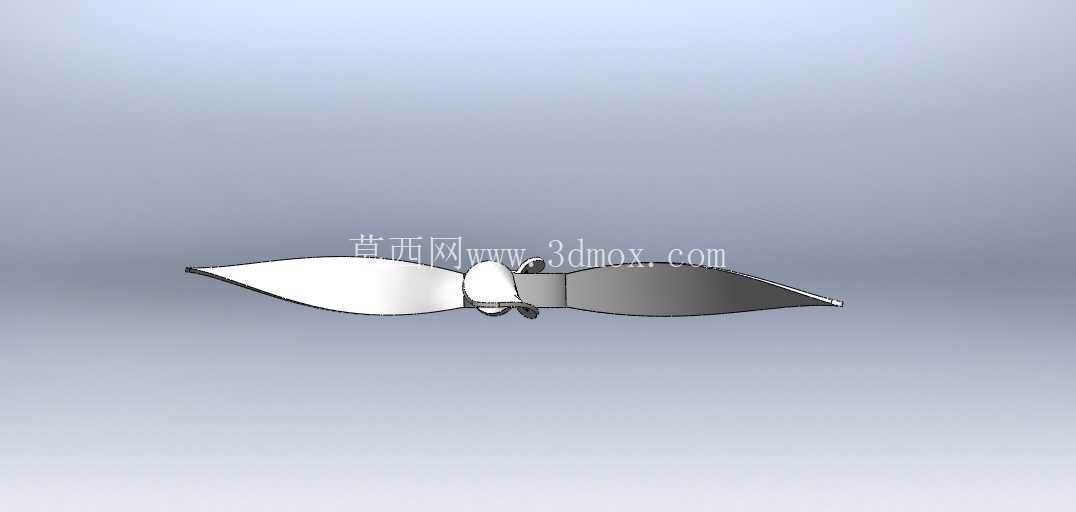

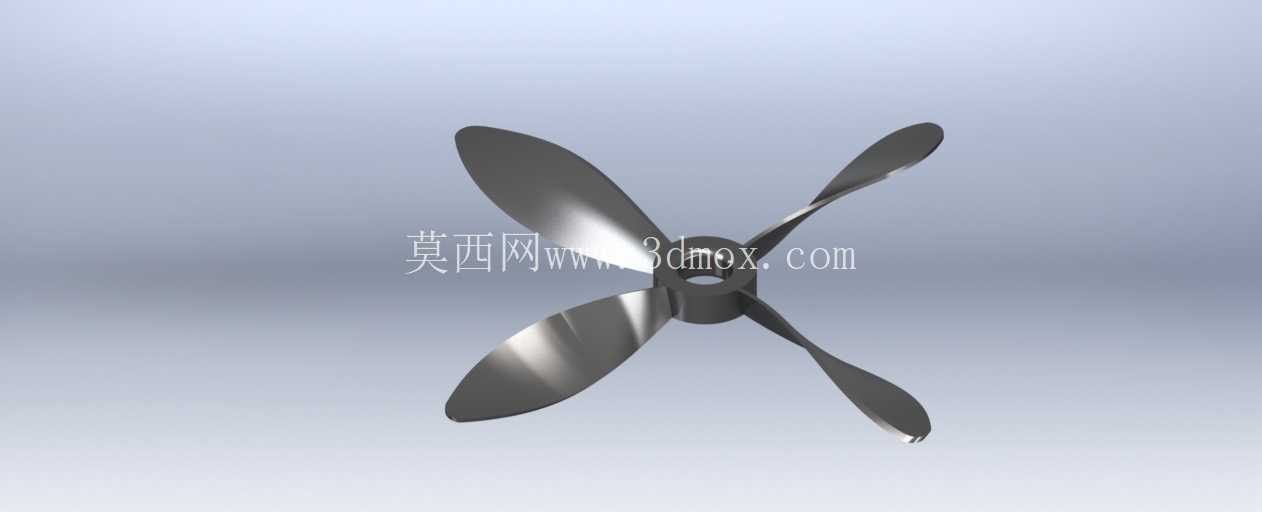

桨叶的翼型曲面是整个设计的核心部分，四片桨叶采用等角度均布设计，相邻桨叶的夹角严格控制在90度，每一片桨叶从根部到梢部的弦长、扭转角都做了连续渐变处理：靠近安装座的根部弦长更短、扭转角更大，随着向桨梢延伸，弦长逐步增加到峰值后再缓慢收窄，扭转角则逐步减小，这种渐变设计可以让桨叶在转动时，不同半径位置的线速度差异对应的攻角保持在合理区间，既减少流体绕流时的紊流损耗，也能降低转动过程中的气动噪音。桨叶的前缘做了微小的钝化处理，避免尖锐前缘在遇到微小硬质颗粒撞击时出现缺口，后缘则保持相对锐利的形态，保证流体脱离桨叶时的流场稳定，减少涡流带来的效率损失。

从安装边界来看，这款桨的整体回转直径适配小功率动力单元的输出上限，安装时只需要将中心孔对准动力轴，通过端面的压盖或者锁紧螺母固定即可，不需要额外的定位销结构，因为四叶均布的结构本身就具备较好的自对中性，只要安装面的平面度公差控制在0.05mm以内，高速转动时的振动量就能控制在允许范围内。需要注意的是，这类曲面桨叶在做三维建模时，不能直接用拉伸或者简单放样生成曲面，需要先绘制不同半径截面的翼型轮廓线，再通过曲率连续的曲面放样命令生成整体桨面，之后对桨叶根部和安装座的衔接位置做布尔合并与圆角处理，最后做整体的动平衡配重校验，确保每一片桨叶的质量差控制在0.1g以内，避免高速转动时出现偏心振动。

实际选型使用时，需要根据动力单元的转速、扭矩参数匹配对应螺距的桨叶，这款四叶桨相比同直径的三叶桨，在相同转速下能提供更大的推力/升力，同时转动时的扭矩输出更平稳，适合对载荷波动敏感的动力场景，但对应的风阻/水阻也会略高，因此在高速工况下使用时，需要重新核算动力单元的功率余量，避免出现动力过载的情况。桨叶的表面粗糙度也会影响实际运行效率，建模时预留的表面处理余量需要适配对应的加工工艺，如果是采用注塑工艺生产，曲面的脱模斜度需要在非翼型工作面做微小调整，避免脱模时划伤桨面影响流场表现；如果是采用碳纤维板材加工，则需要在建模时预留好加工刀具的走刀路径余量，保证曲面加工后的精度符合设计要求。
