适用于3D打印的小型舵机伺服电机结构

在桌面级小型自动化装置、航模舵面控制、教育类机器人关节驱动、3D打印定制化机械结构的开发场景中，这类小型伺服执行部件的应用覆盖度极高，不同于工业级大功率伺服系统的复杂安装与配套要求，这类小尺寸舵机类伺服电机更偏向轻量化、快装、低成本的应用需求，很多创客、小型设备开发者在做原型验证时，往往会因为标准市售舵机的安装位和自制结构不匹配，需要反复调整安装支架的尺寸，而这套可直接用于3D打印制作的伺服电机结构，刚好能匹配原型开发阶段的快速迭代需求。

从实际功能层面看，这类伺服电机的核心作用是接收控制信号后，输出指定角度的旋转扭矩，带动摆臂完成精准的角度定位，常见的应用场景里，小到航模的副翼、尾翼角度控制，教育机器人的关节转动，桌面自动化小装置的拨杆、挡块动作，大到一些小型自动化设备的工位切换、物料推送的角度执行，都能看到这类结构的身影。这套结构在设计时，充分考虑了3D打印工艺的成型特点，所有壳体的壁厚都控制在1.5-2.5mm区间，既保证打印完成后的结构强度，又不会因为壁厚过大导致打印翘曲、耗材浪费，同时所有的装配孔位都预留了0.2mm的打印公差，不需要二次打磨就能完成标准舵机电路板、减速齿轮组、电位器等标准配件的装配，不需要额外定制非标五金件。

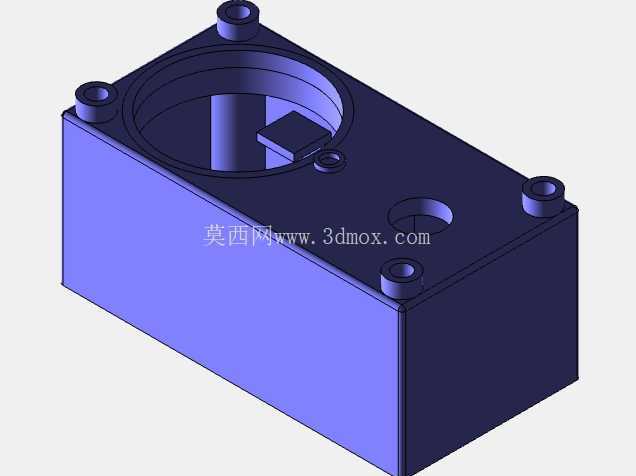

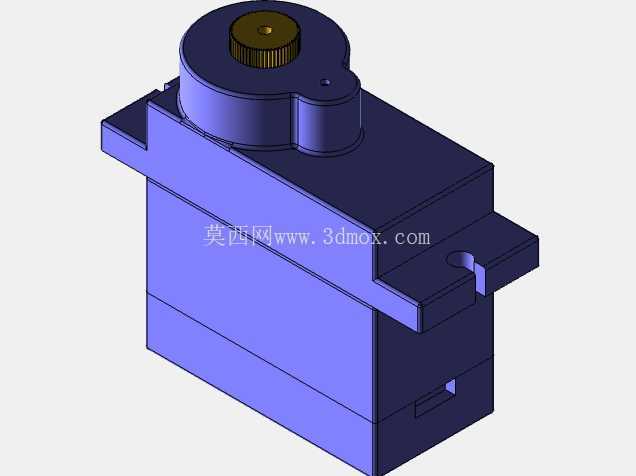

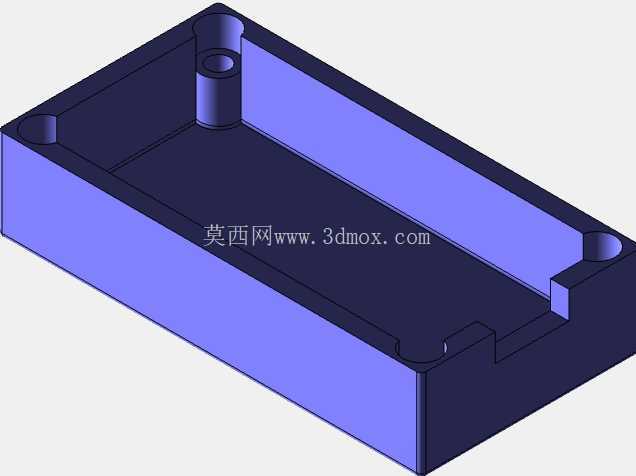

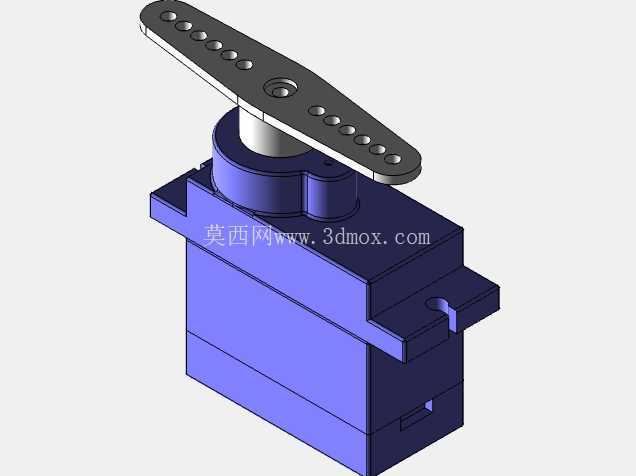

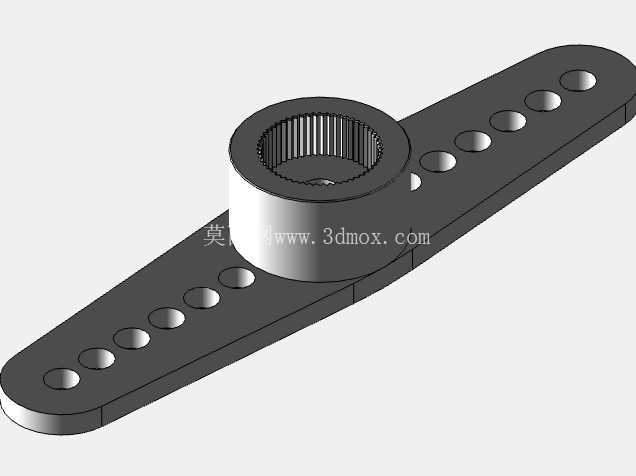

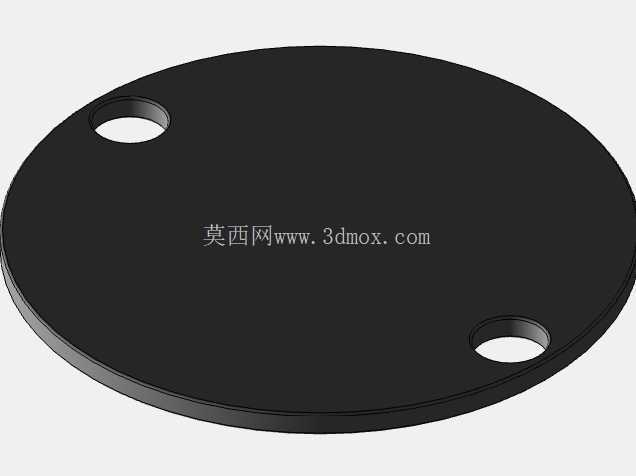

结构设计上，上部的摆臂采用了多安装孔位的一字型结构，不同位置的孔位对应不同的转动半径，使用者可以根据实际需要的推拉行程选择对应的安装孔，不需要额外定制摆臂结构，摆臂与输出轴的配合采用了标准的齿形咬合结构，能有效传递扭矩，避免转动过程中出现打滑丢步的问题。下部的主体壳体采用了分体式卡扣加螺丝孔的组合固定方式，既可以通过卡扣快速扣合完成初步装配，也可以通过预留的M2螺丝孔进行加固，适配不同震动等级的使用场景，壳体两侧伸出的安装耳上预留了标准的安装孔位，孔距匹配市面上绝大多数小型舵机的安装尺寸，能直接替换现有设备上的同规格舵机，不需要重新调整设备的安装位设计。

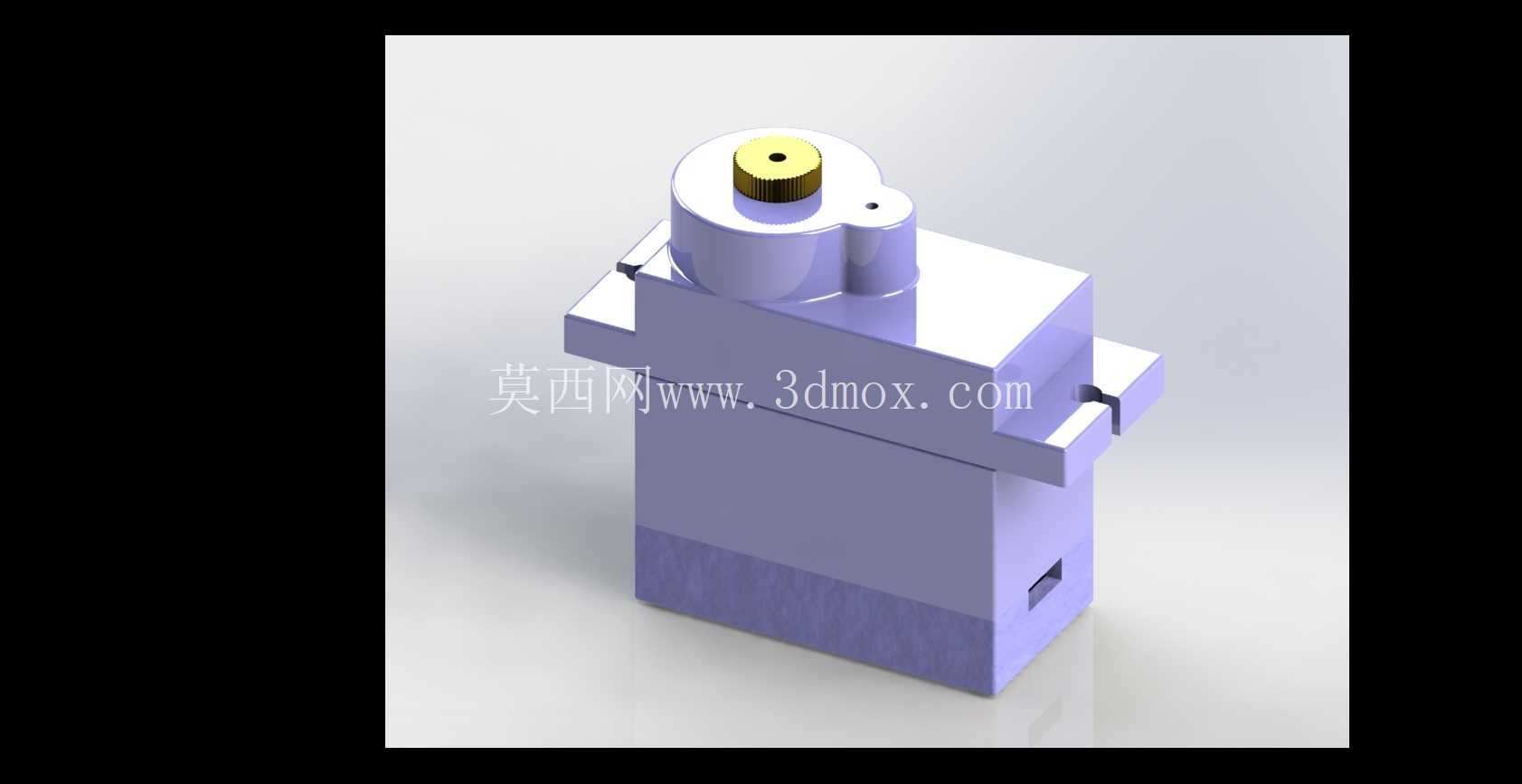

从安装边界尺寸来看，主体壳体的长宽尺寸控制在40mm×20mm区间，总高度不含摆臂为35mm左右，摆臂的最大转动半径为32mm，转动角度范围覆盖0-180度，能满足绝大多数小型执行机构的行程需求。设计时特意将输出轴的中心高度做了标准化处理，和市售9g金属齿舵机的输出轴中心高度保持一致，在做设备升级或者替换时，不需要重新调整连杆的长度和安装位置，能大幅降低原型迭代的时间成本。壳体侧面预留了走线槽位，电源线和信号线可以从侧面的槽位引出，不会因为摆臂转动剐蹭线材，避免长期使用过程中线材被磨破导致的短路、信号中断问题。

在实际选型适配时，这类结构尤其适合做小负载的角度控制场景，额定输出扭矩下的转动回差控制在1度以内，能满足大部分原型验证、教学演示、小型文创装置的精度要求，因为所有结构件都可以通过FDM3D打印制作，开发者在做非标定制时，可以直接在这个基础结构上修改安装耳的位置、壳体的外形尺寸，快速适配自己的设备安装空间，不需要从零开始绘制伺服电机的内部结构，能节省大量的建模时间。不同于一体化注塑成型的市售舵机外壳，3D打印的结构可以根据实际使用需求选择不同的耗材，比如需要更高强度的场景可以选用PETG或者碳纤维增强耗材，需要低成本快速验证的场景可以选用普通PLA耗材，灵活度远高于标准市售产品。

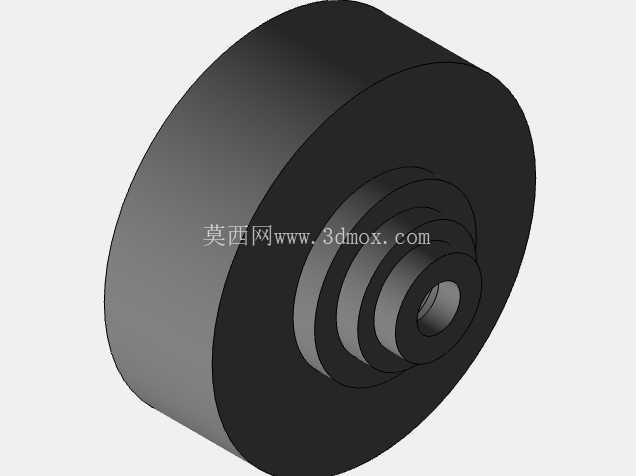

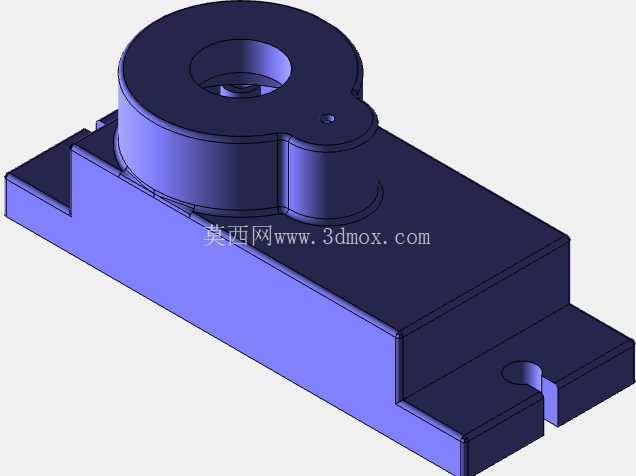

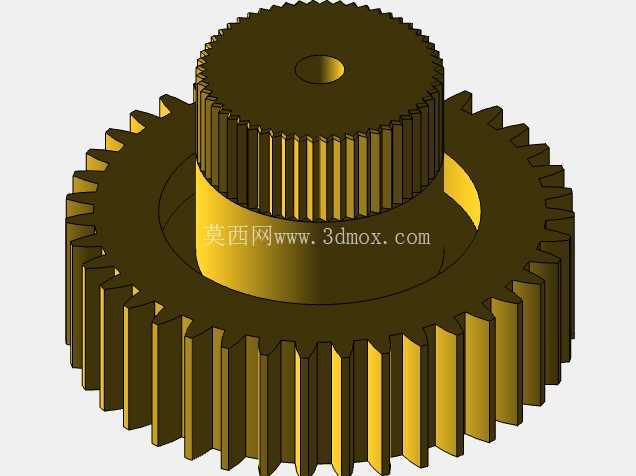

结构内部的齿轮仓空间是按照标准金属齿轮组的尺寸预留的，不需要修改模具或者壳体结构就能直接装配不同减速比的齿轮组，适配不同转速、不同扭矩的输出需求，电位器的安装位也做了可调设计，装配时可以微调电位器的初始角度，保证摆臂的中位角度和控制信号的中位值完全匹配，避免出现角度偏移的问题。上部的摆臂和输出轴的固定位预留了标准的螺丝安装孔，可以通过M2螺丝将摆臂牢牢固定在输出轴上，即使在频繁正反转的场景下，也不会出现摆臂脱落的问题。
