三自由度带夹爪简易工业机械臂结构

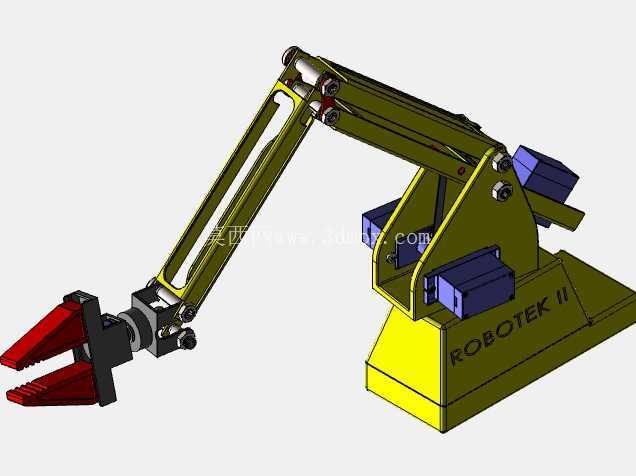

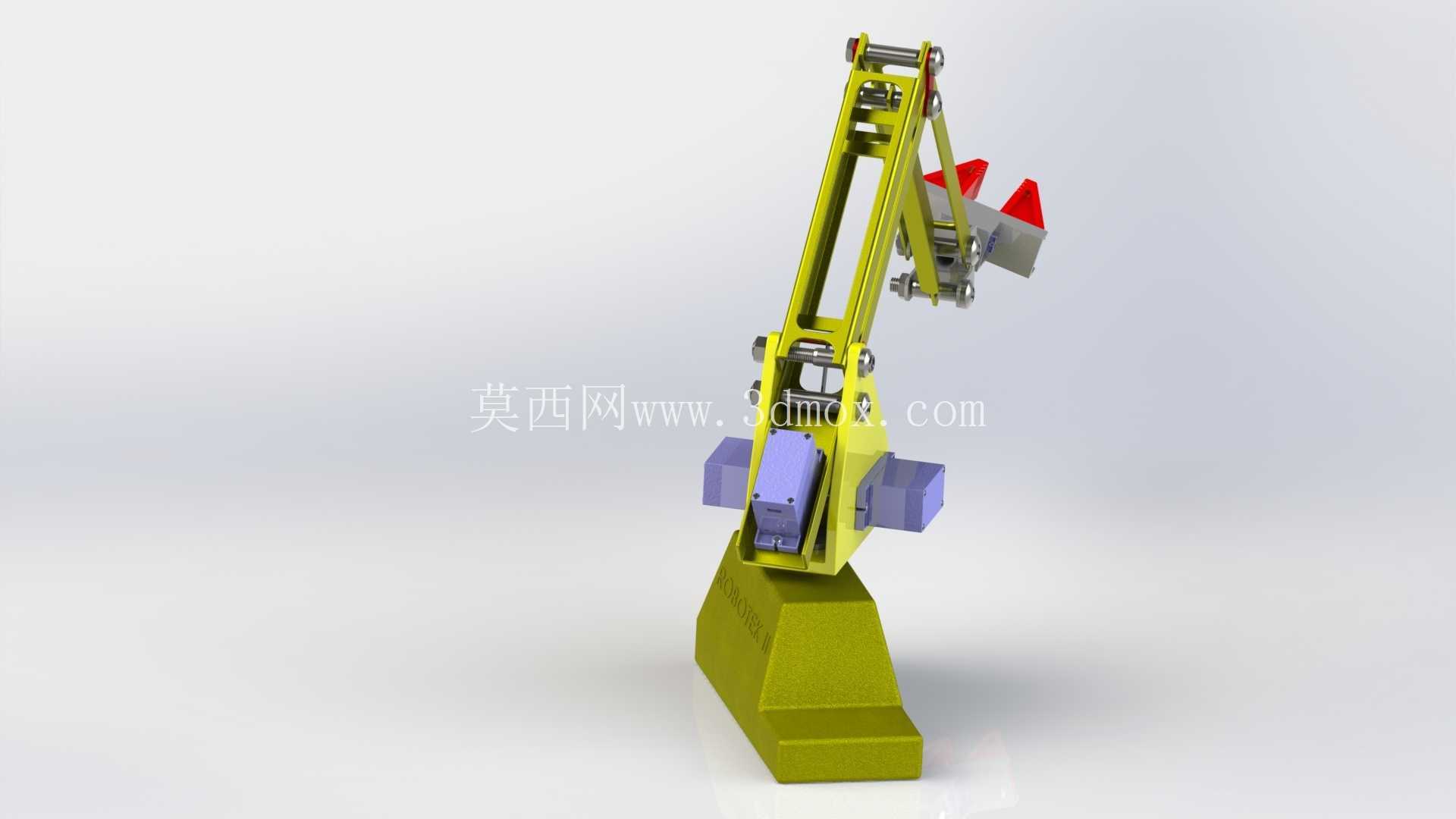

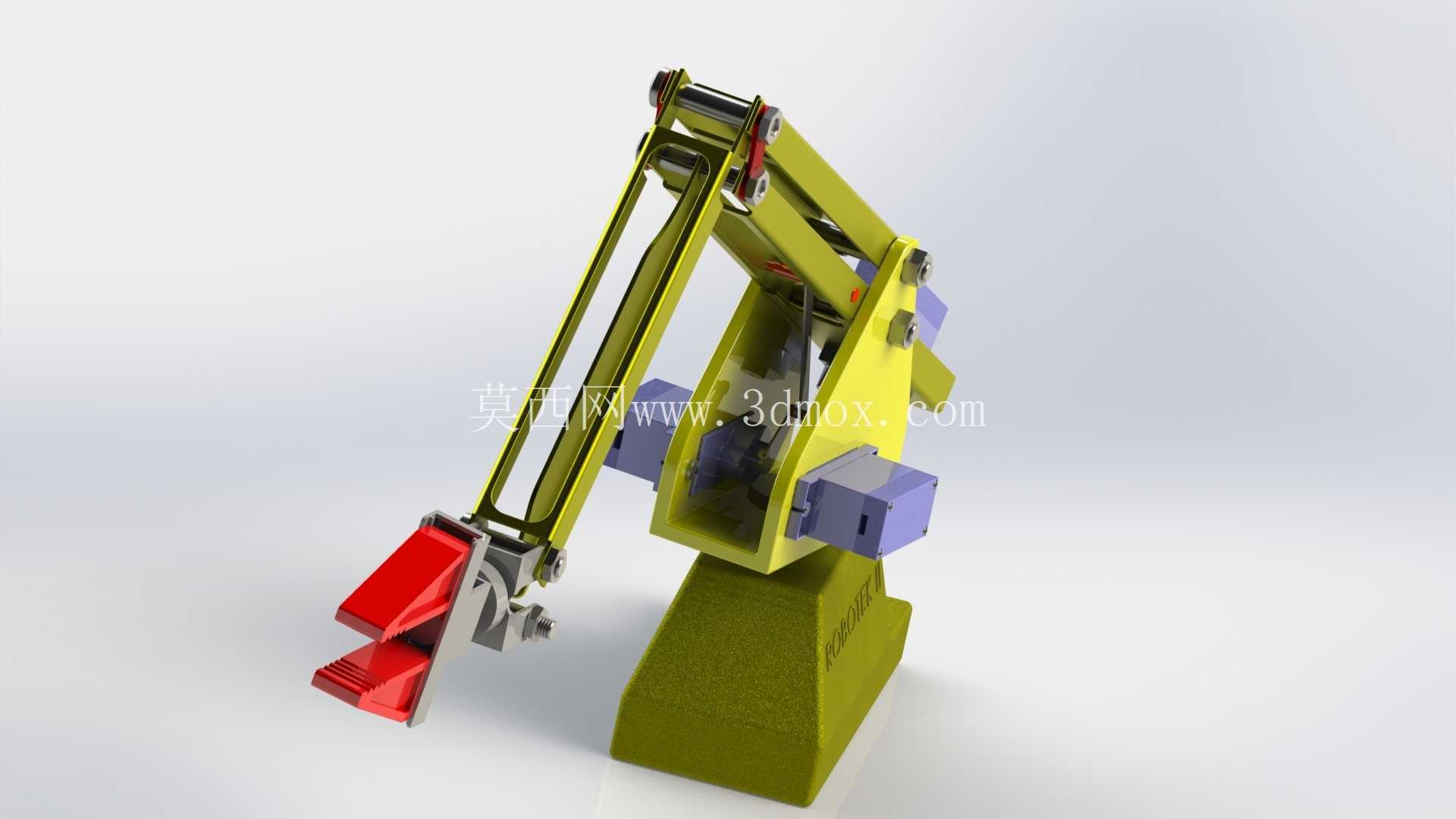

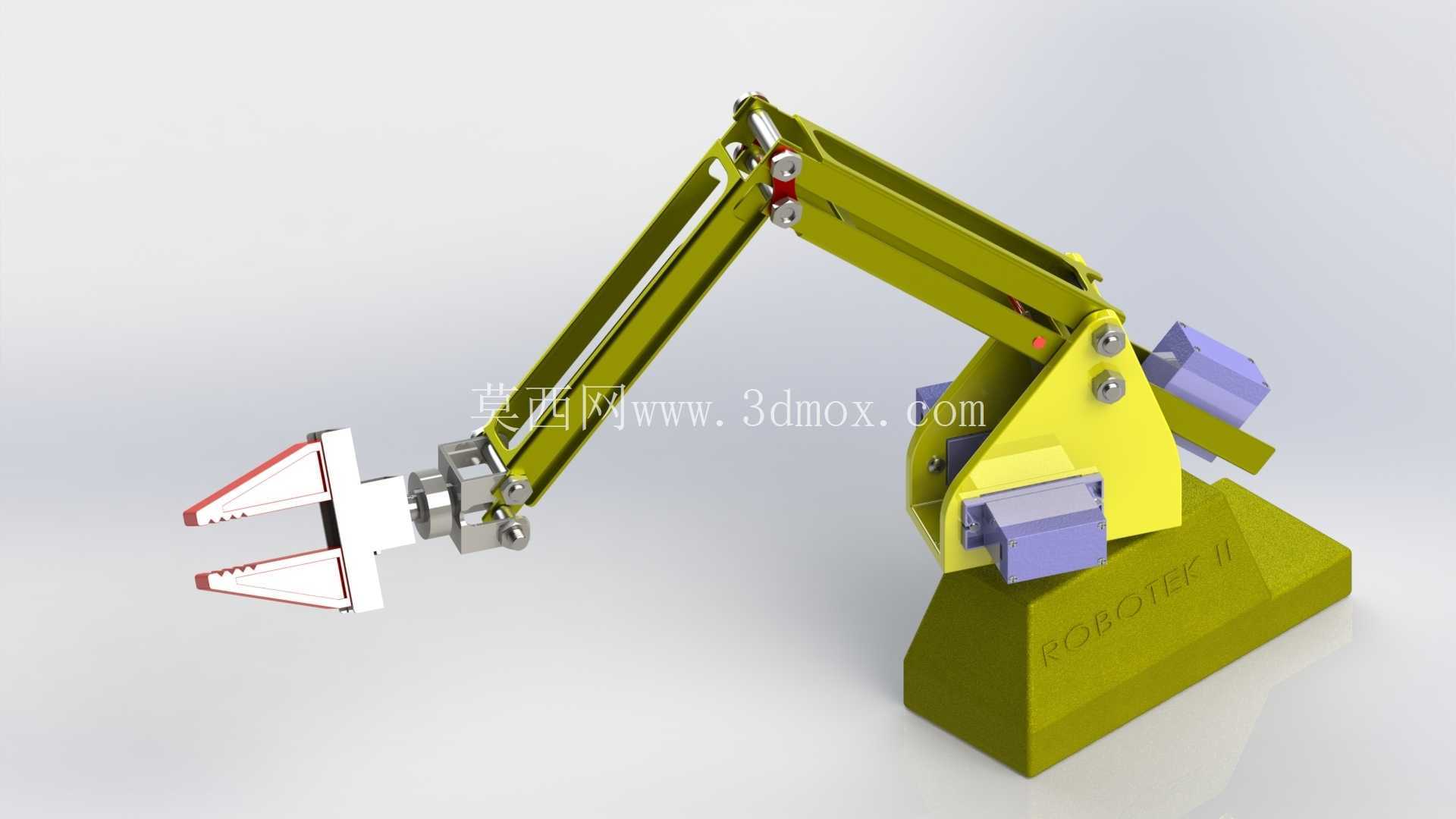

这款带夹爪的三自由度机械臂，在轻工分拣、教学实训、小型工位上下料场景中有着极高的适配性，不同于重载型工业臂的复杂结构，它的设计逻辑完全围绕小负载、快部署、易调试的核心需求展开，没有冗余的结构件，每一处铰接点的位置都经过反复校核，确保在有效作业半径内不会出现运动死点。从实际使用场景来看，它可以直接固定在工作台面或者流水线侧边，完成小尺寸零件的抓取、转运、对位摆放动作，比如电子元器件的分拣上料、小型注塑件的水口料取出、教学场景下的运动学演示，都能通过调整夹爪的开合行程、关节的转动角度来适配不同的作业需求。

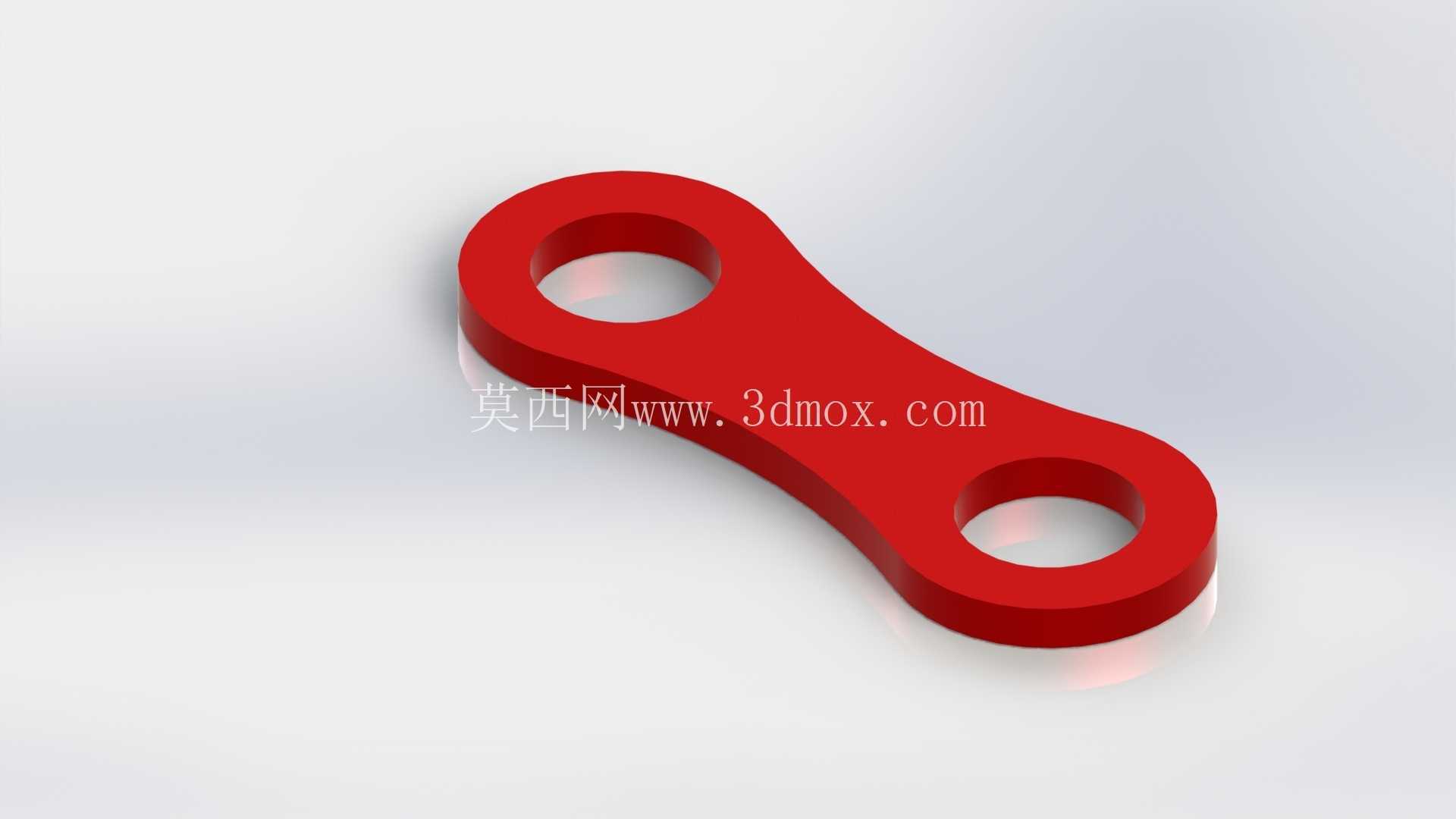

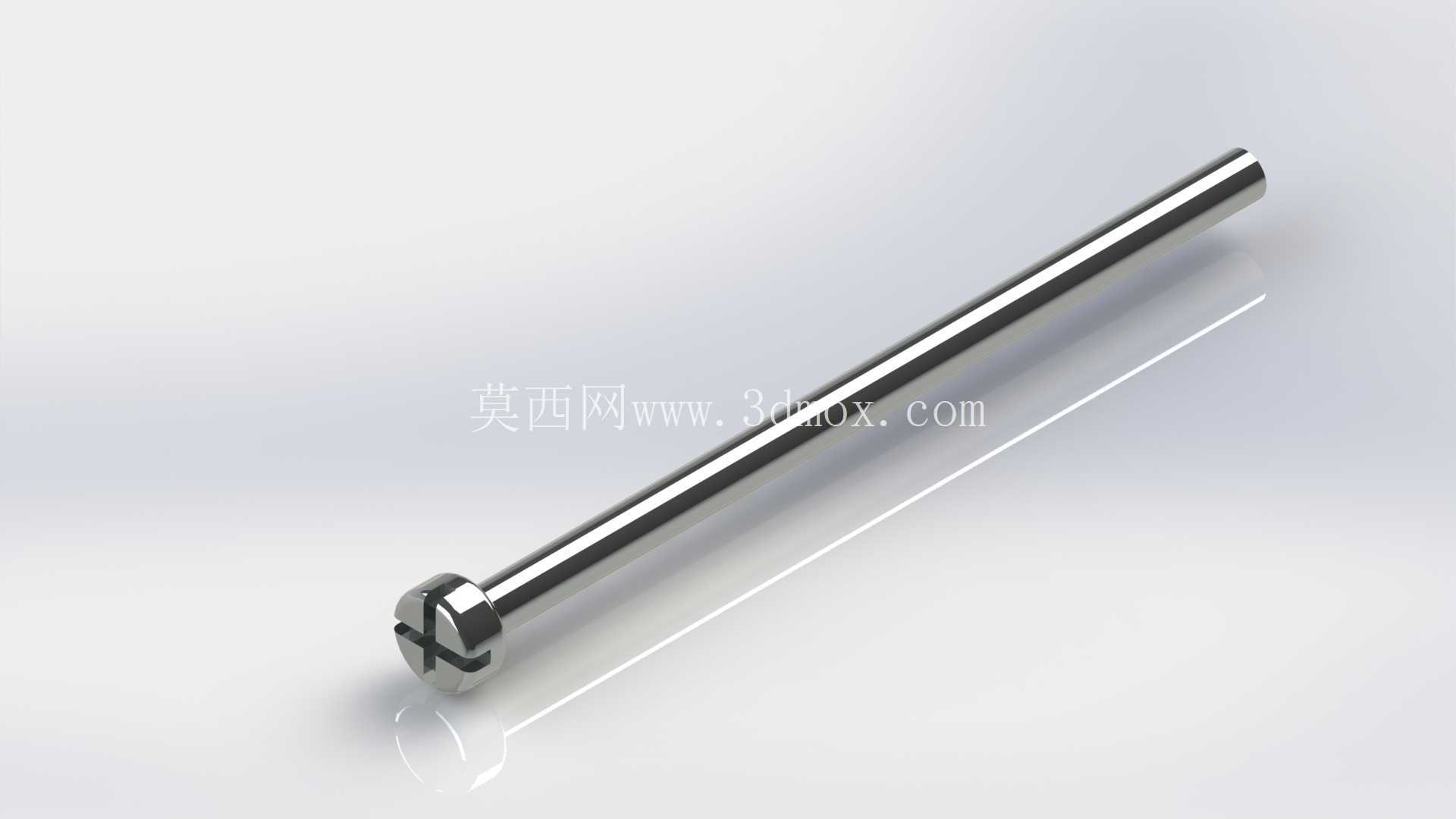

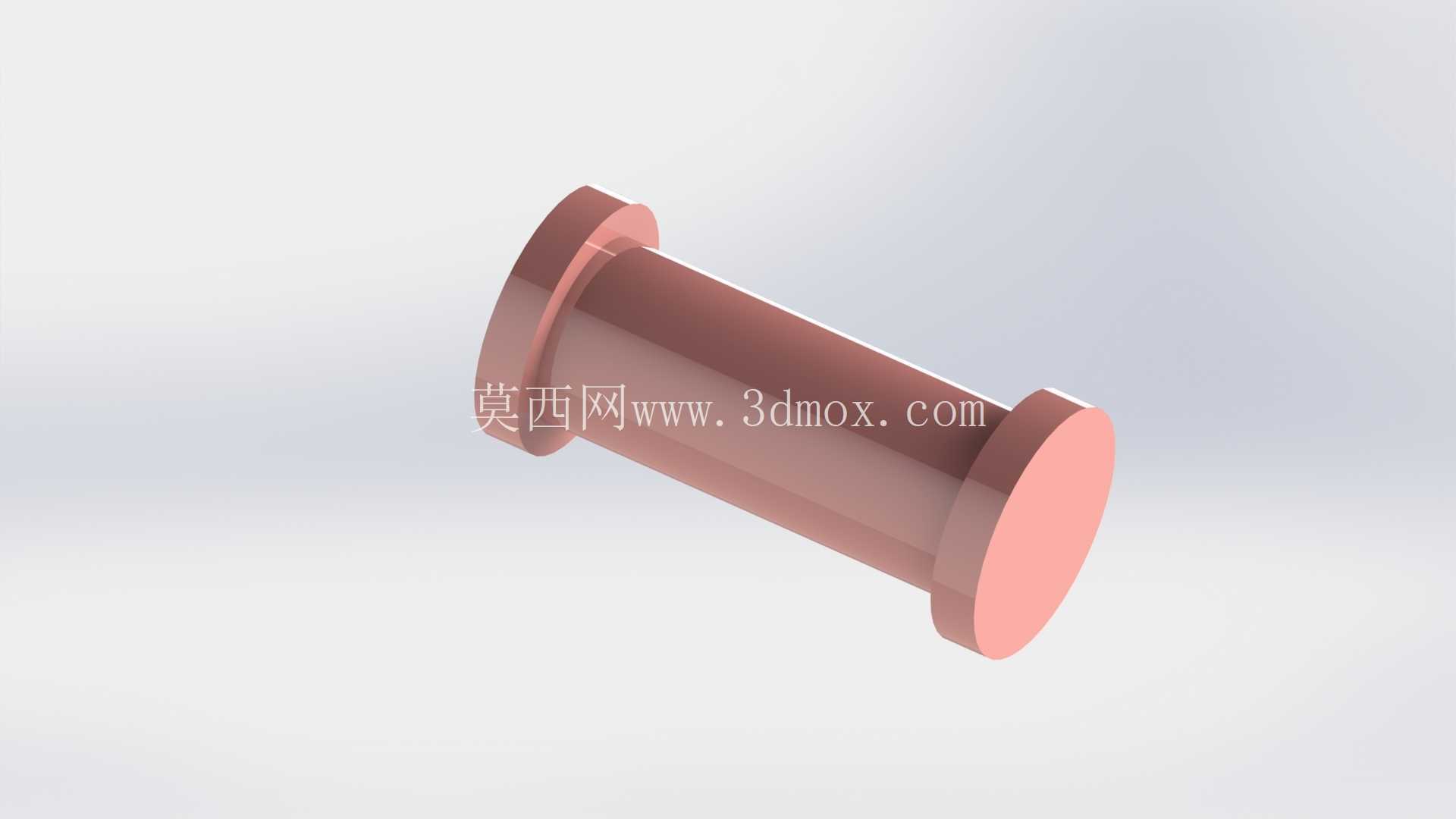

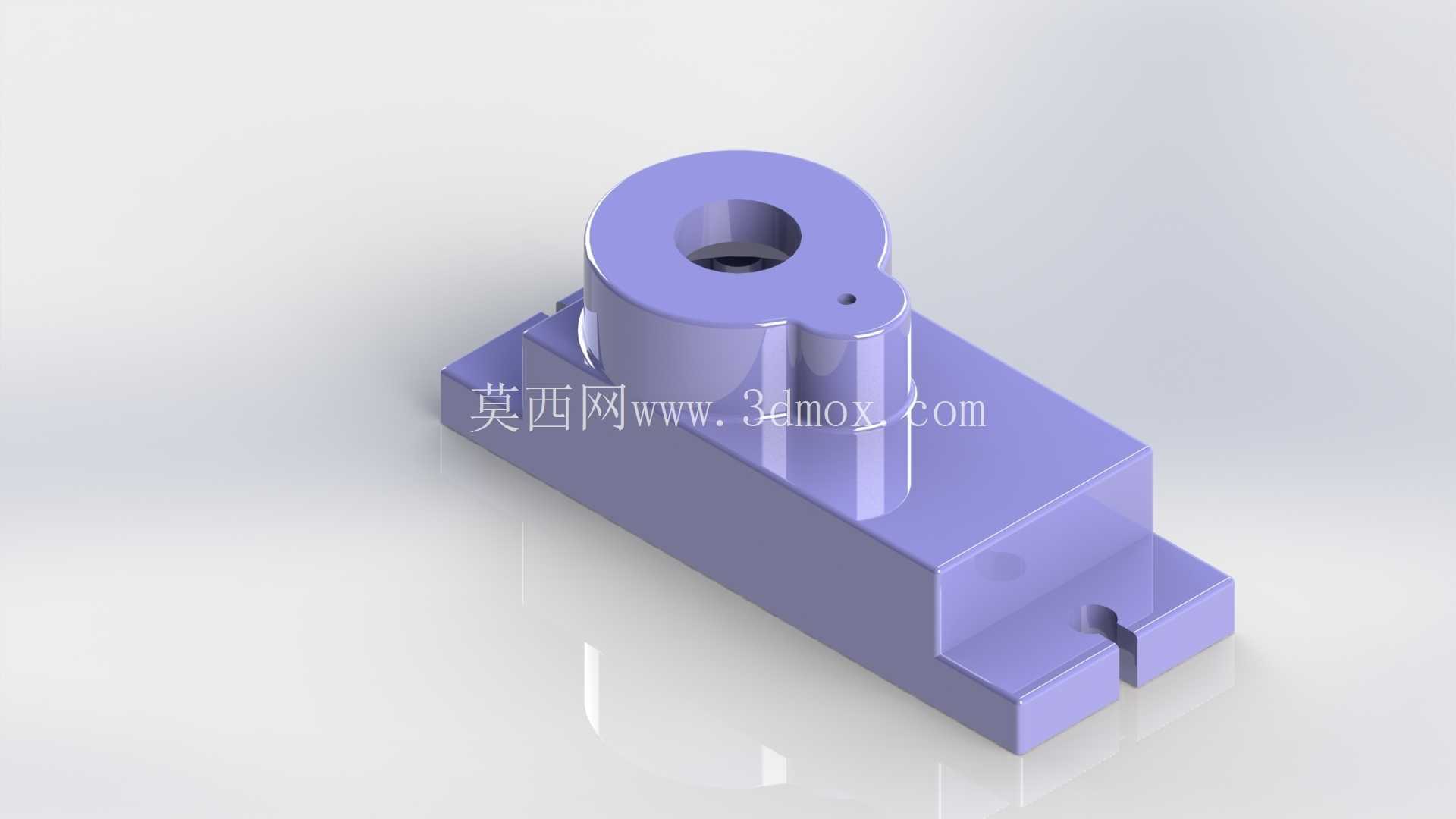

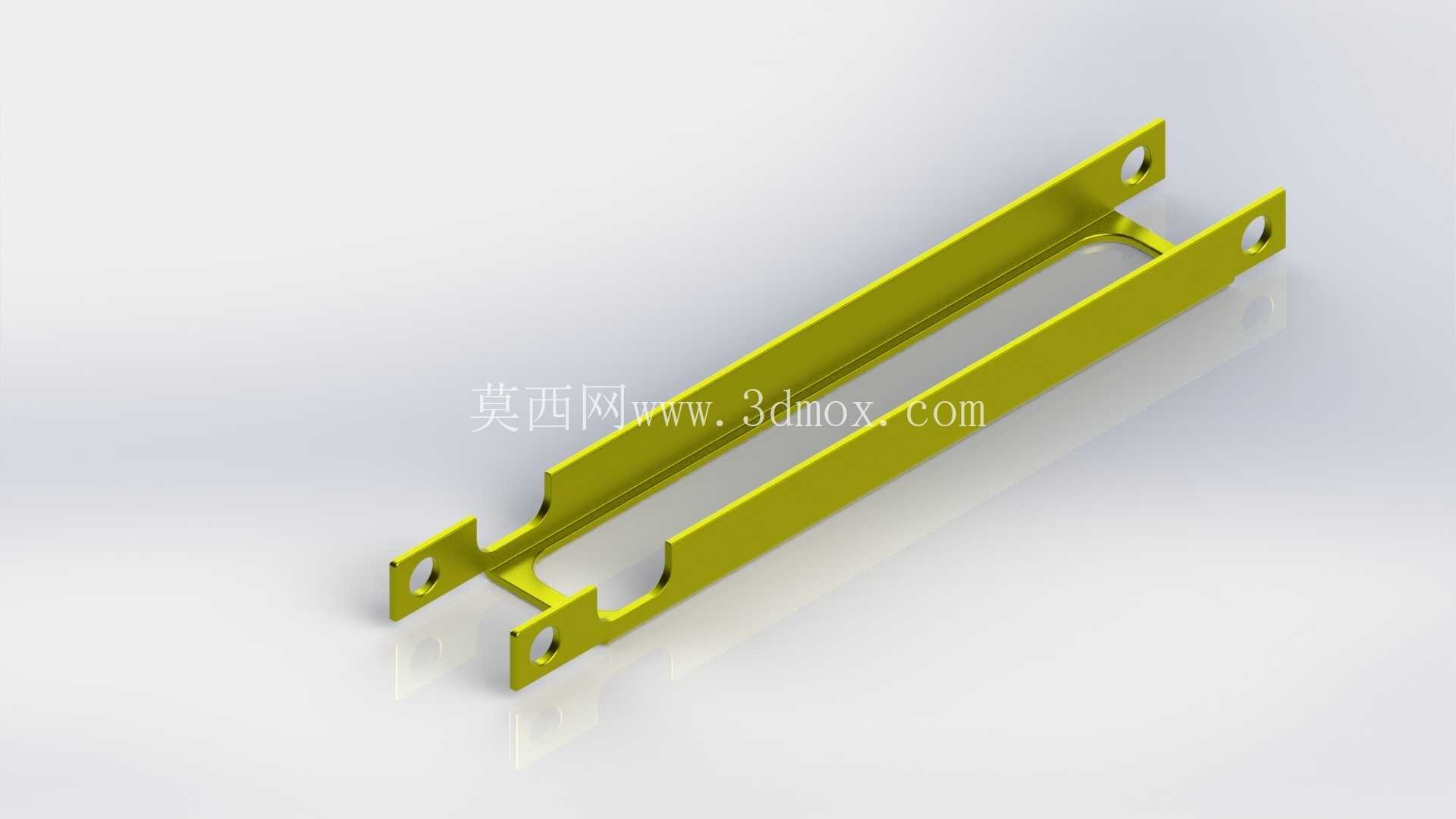

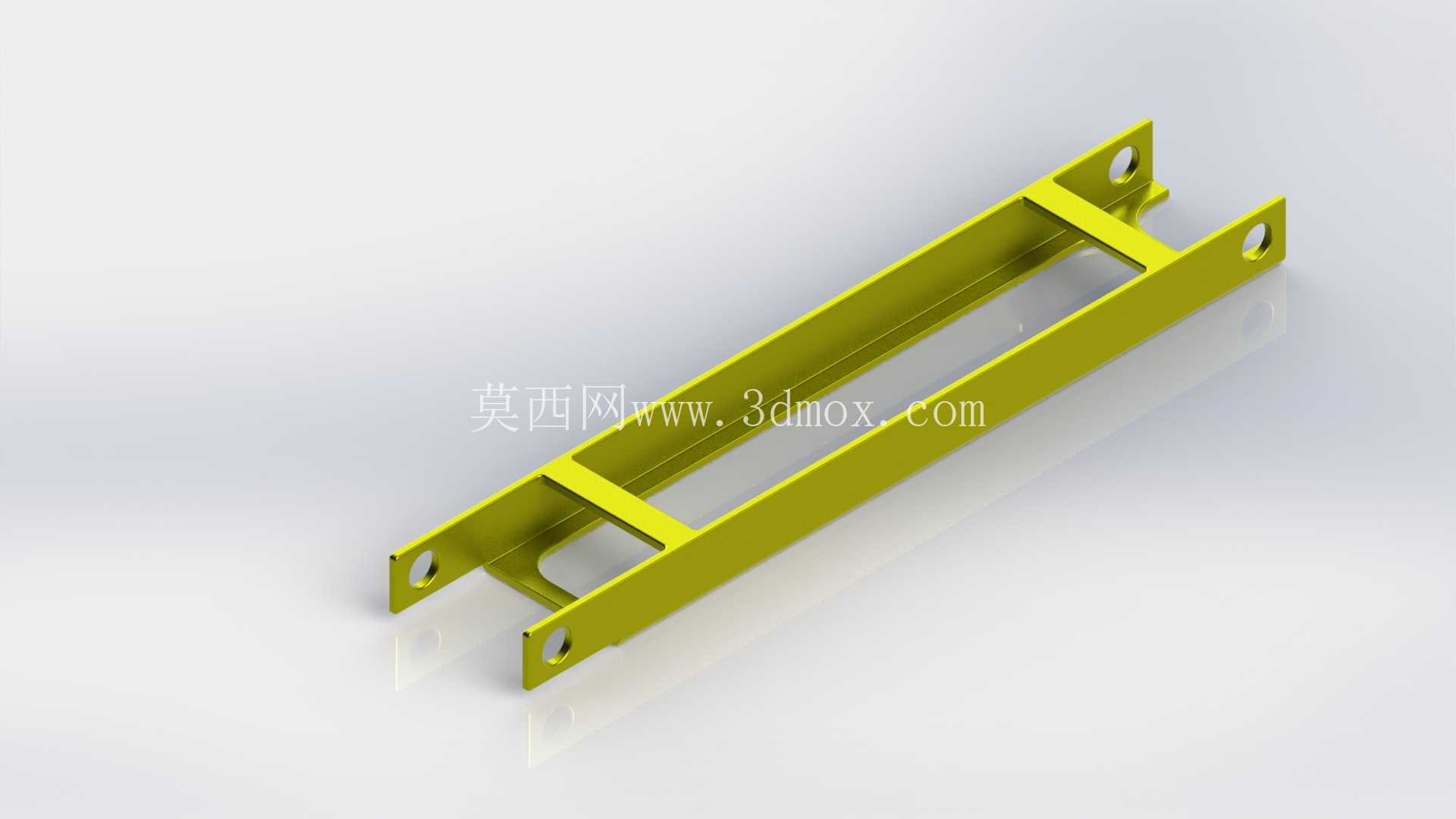

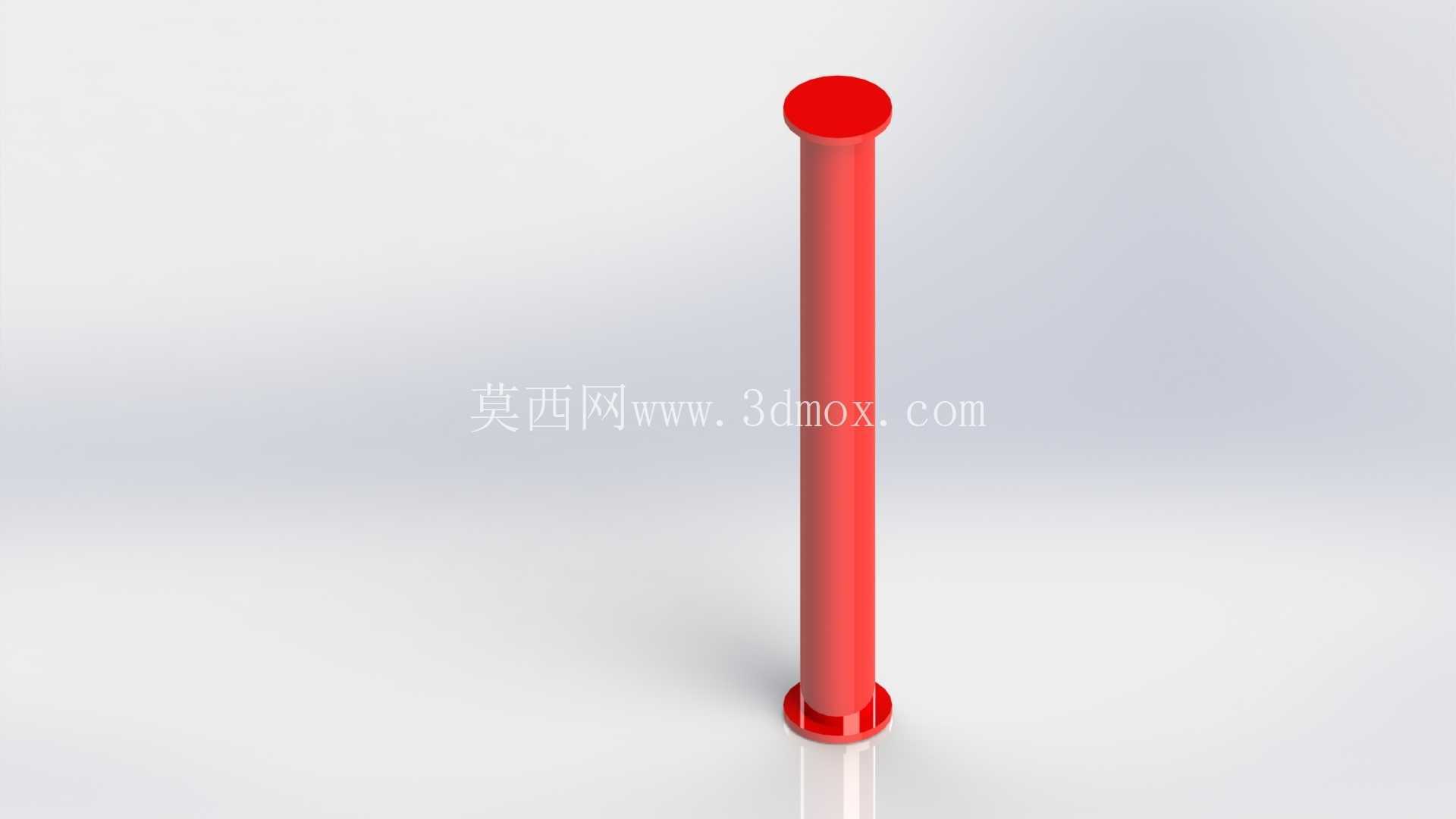

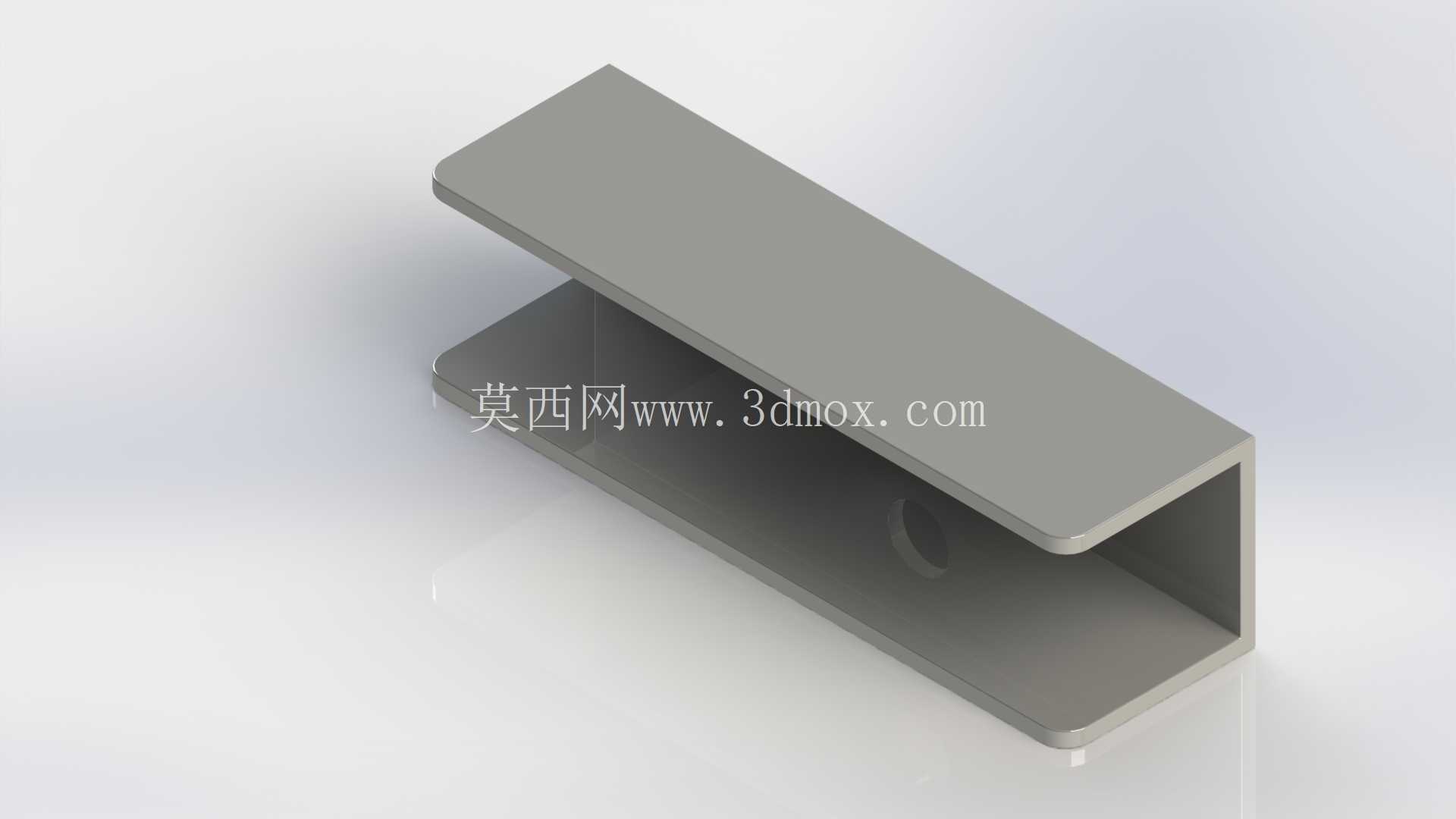

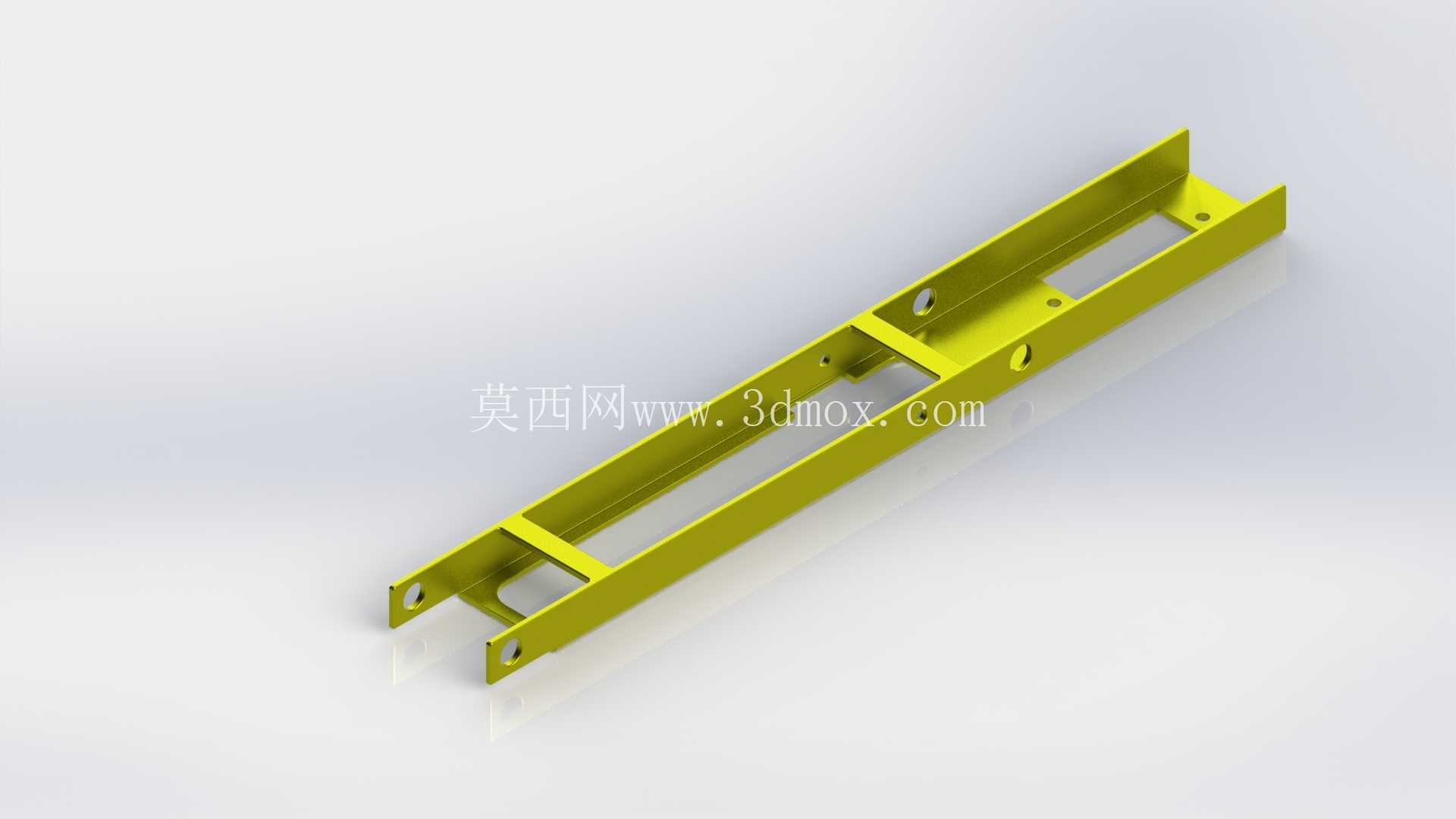

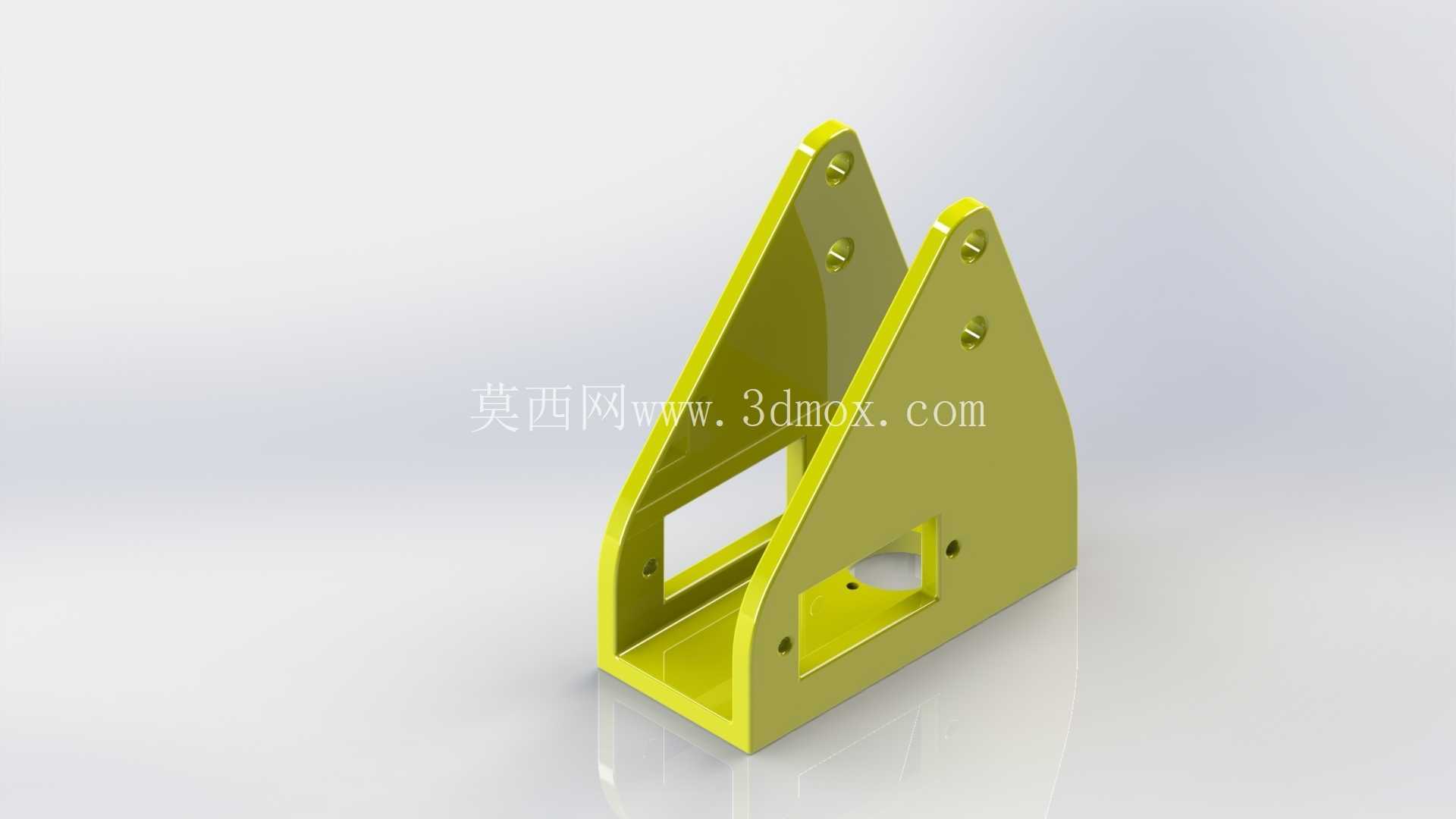

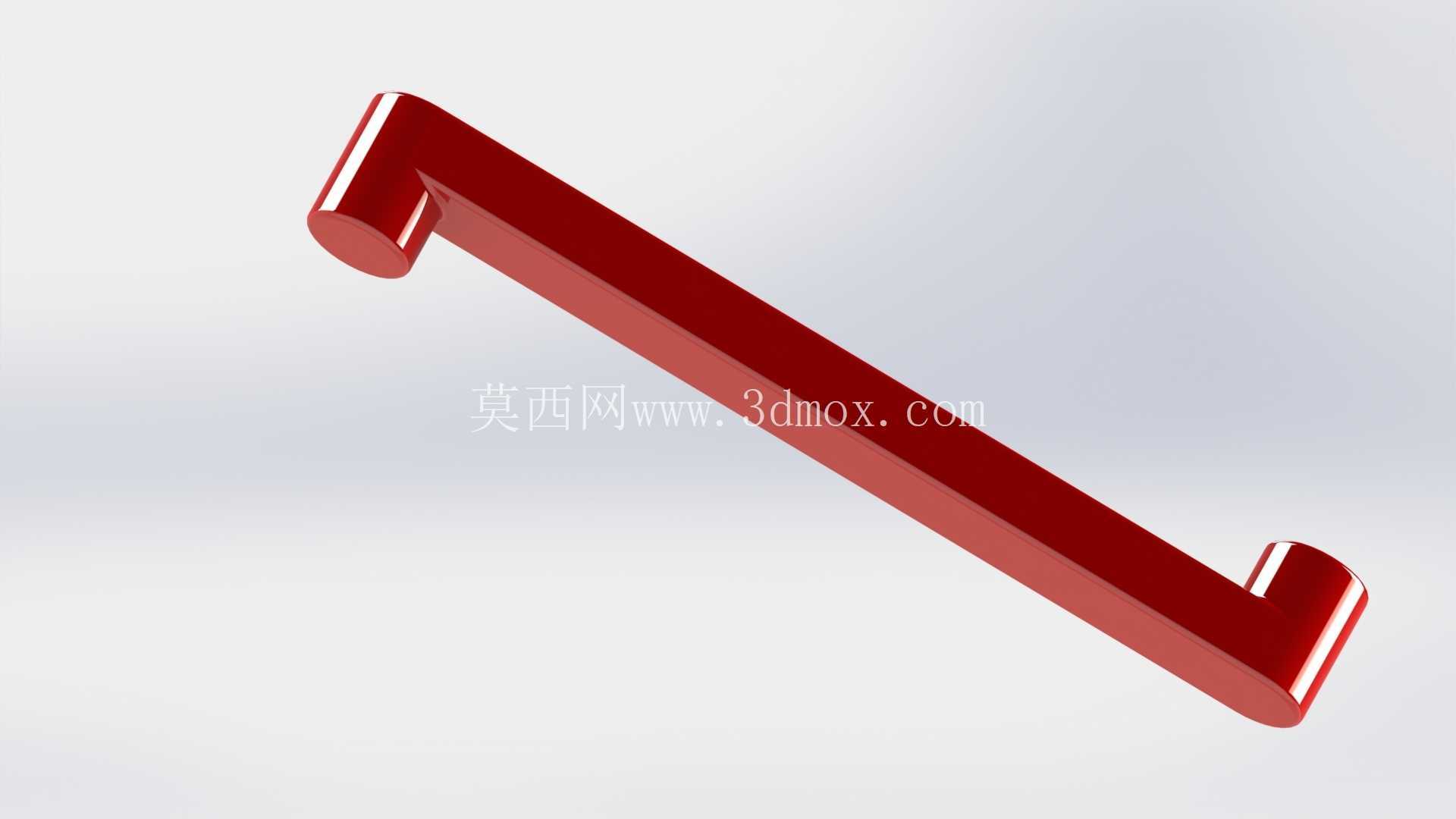

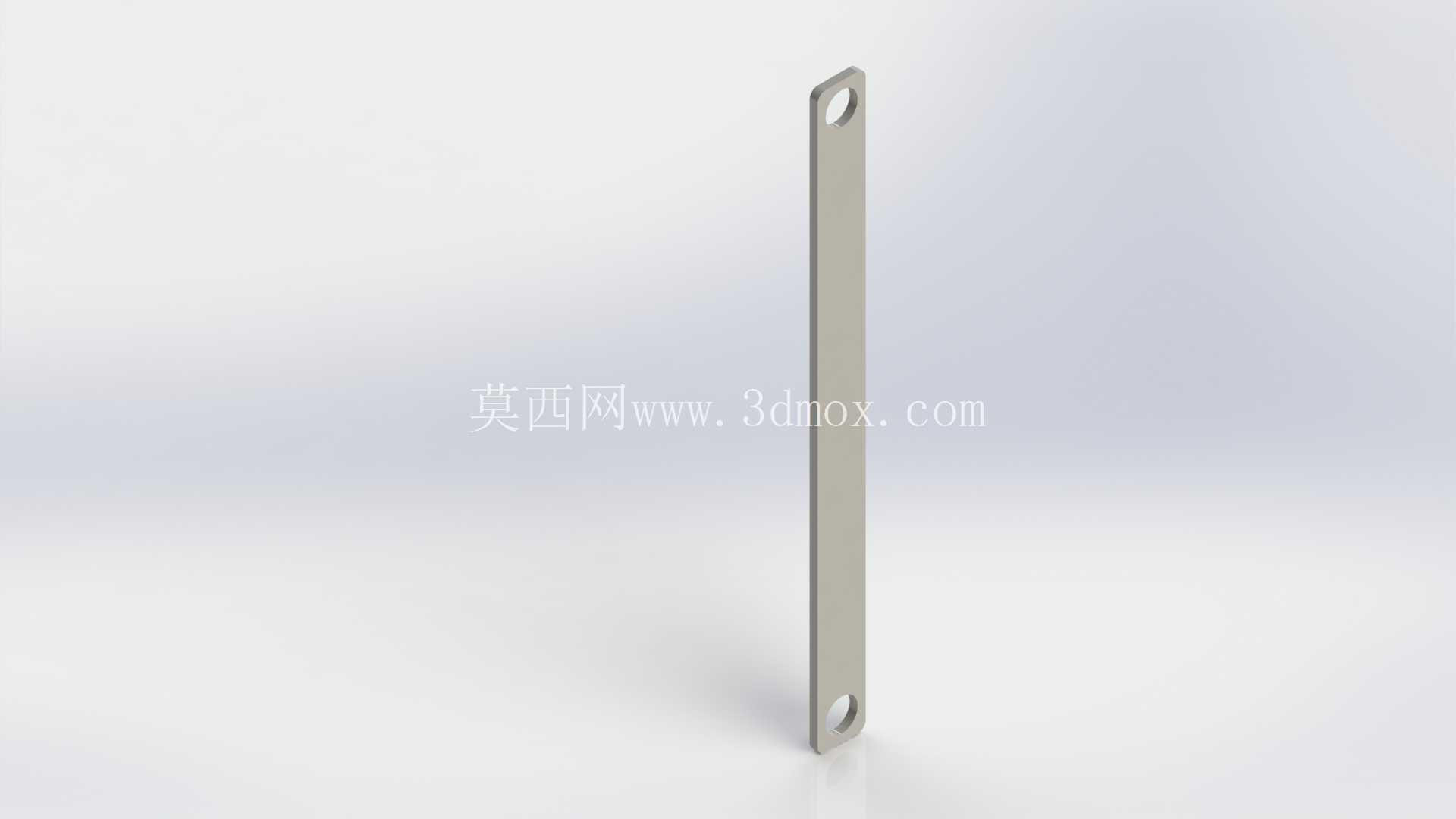

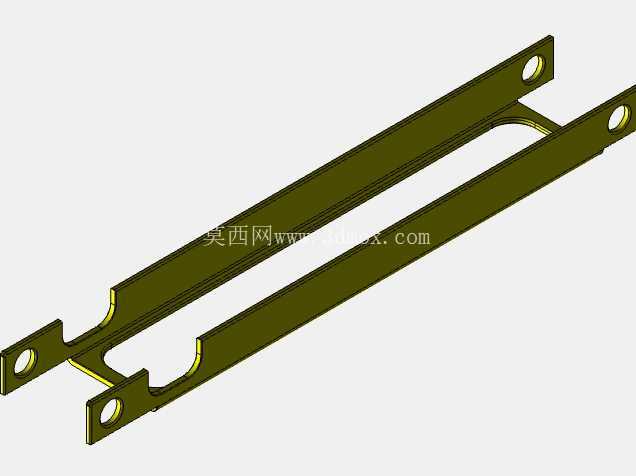

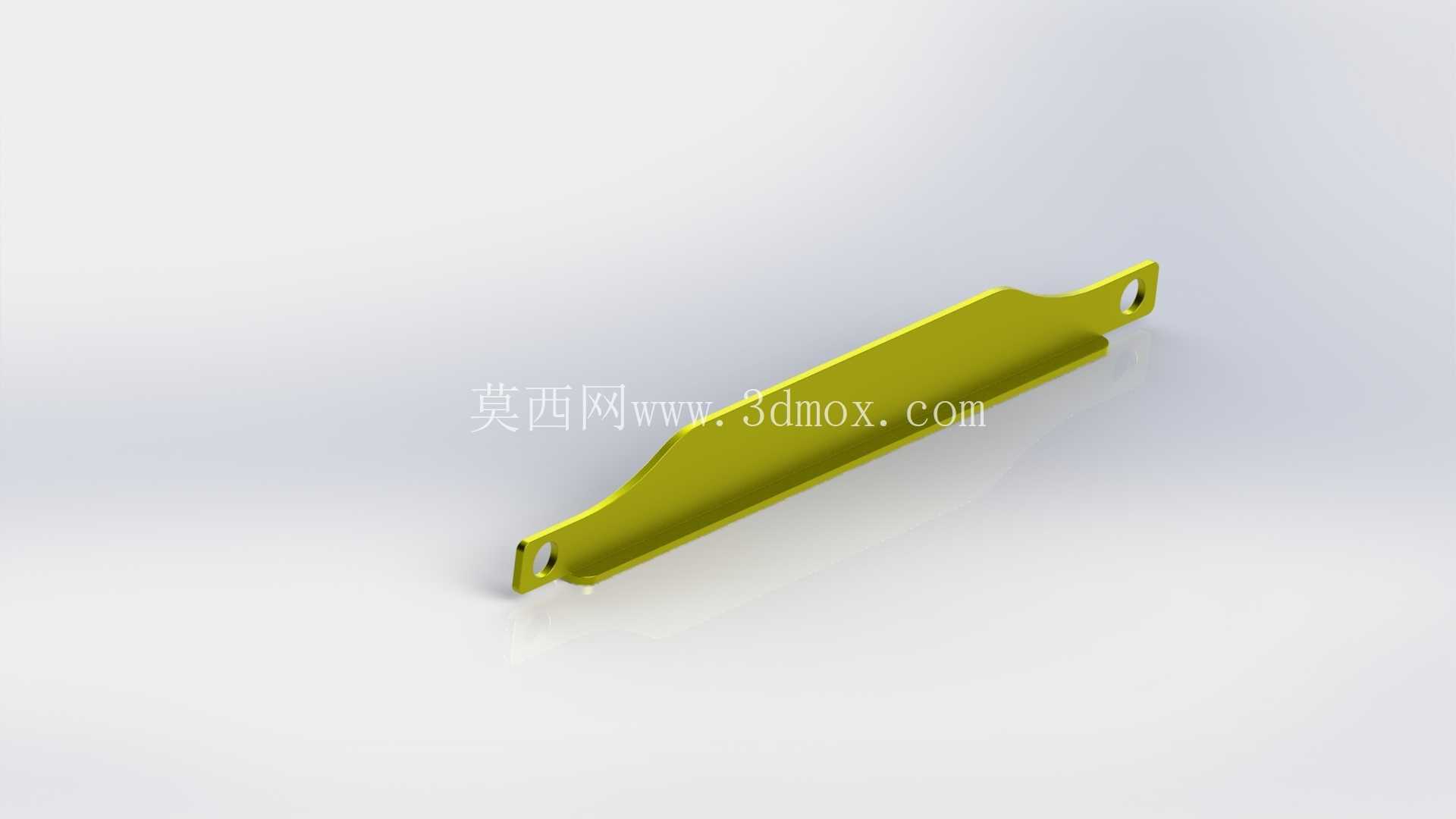

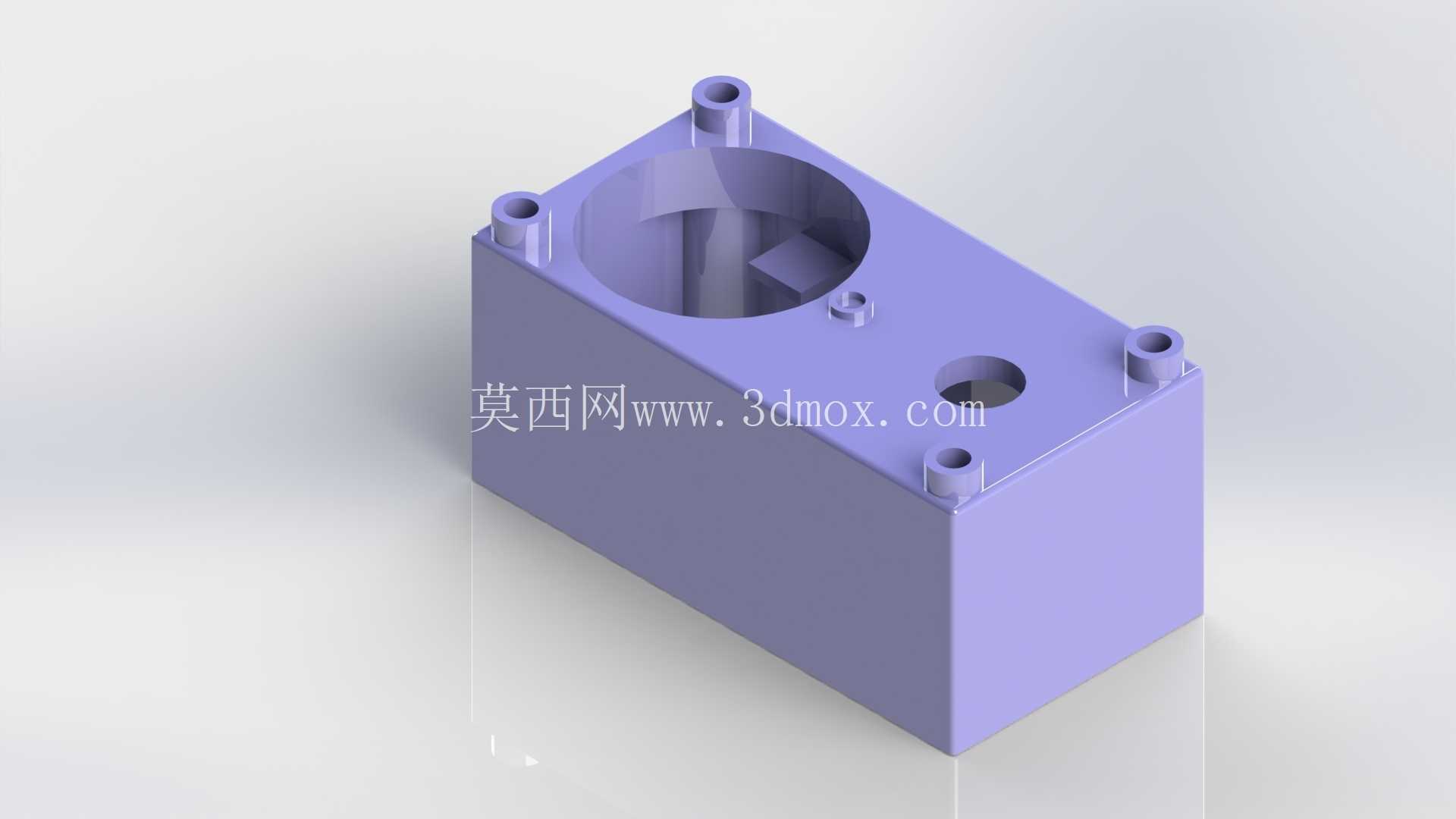

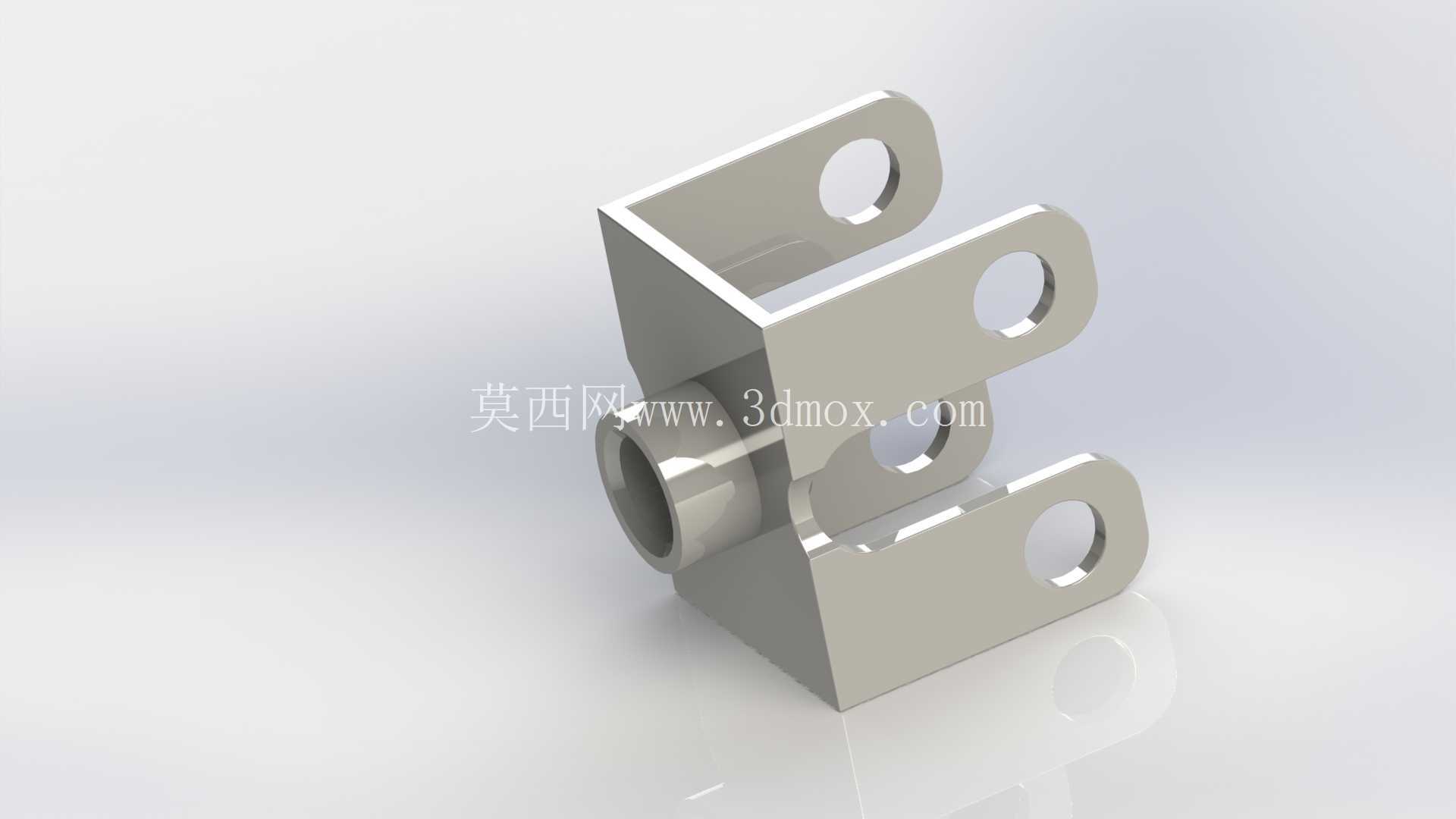

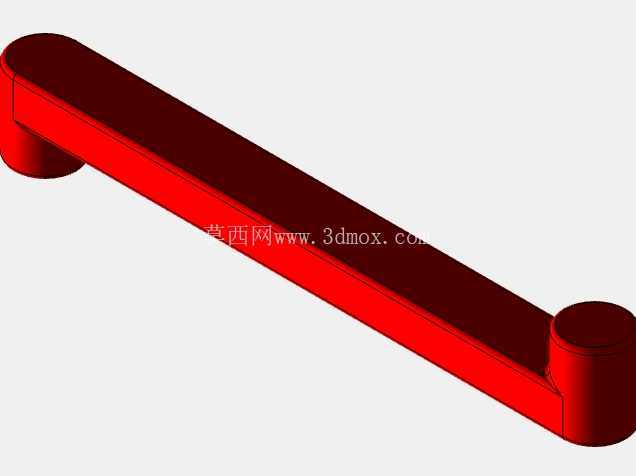

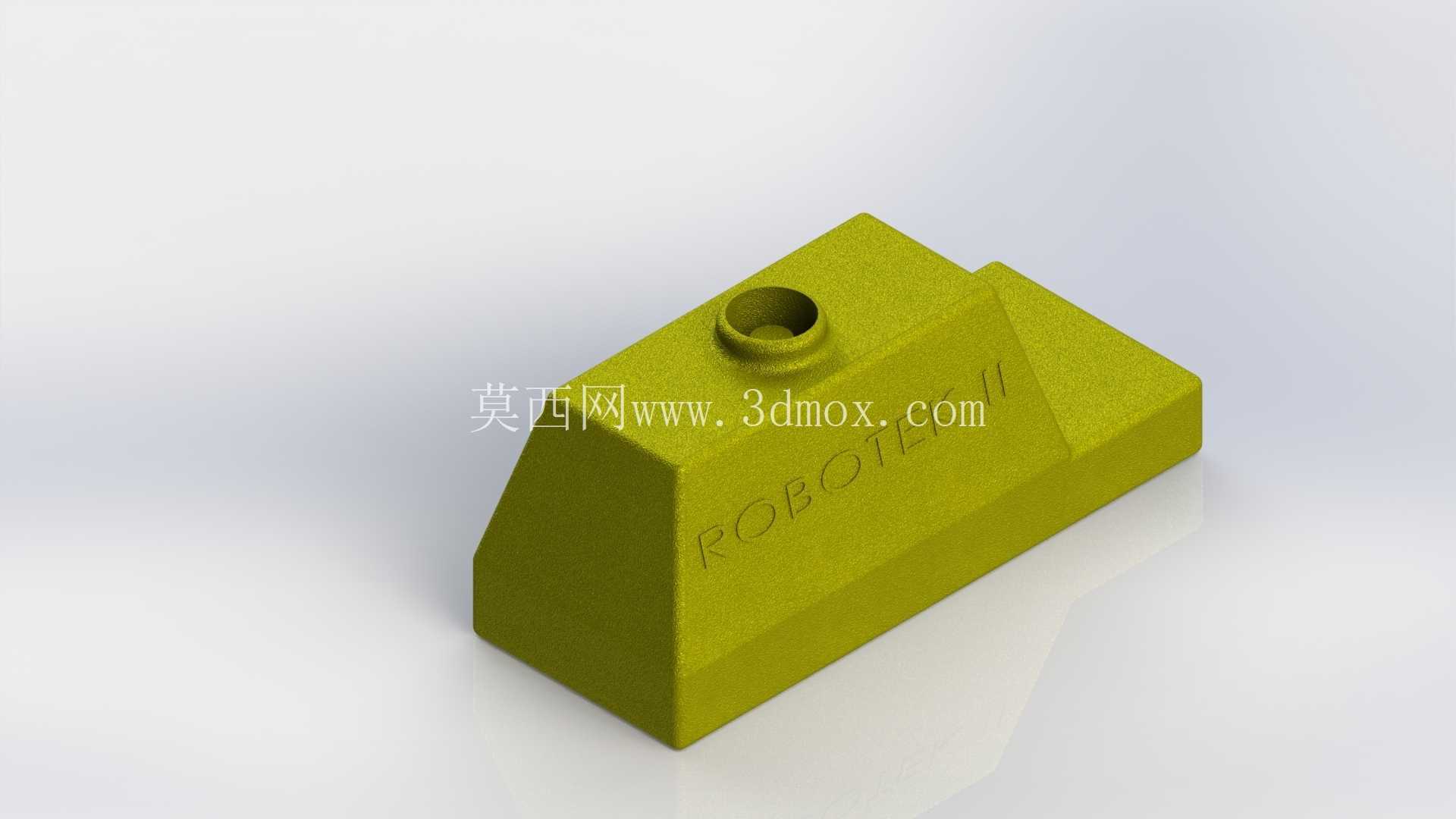

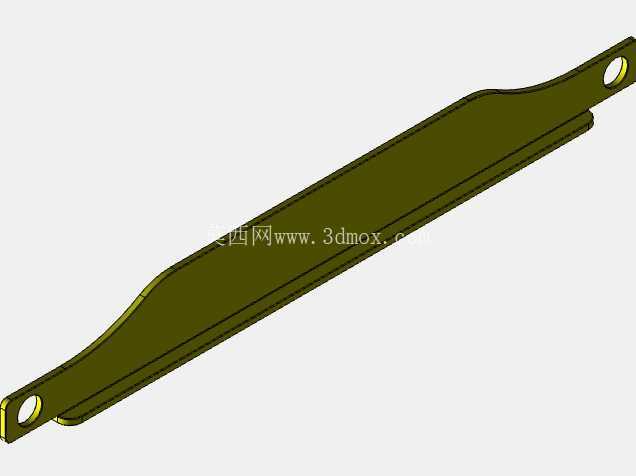

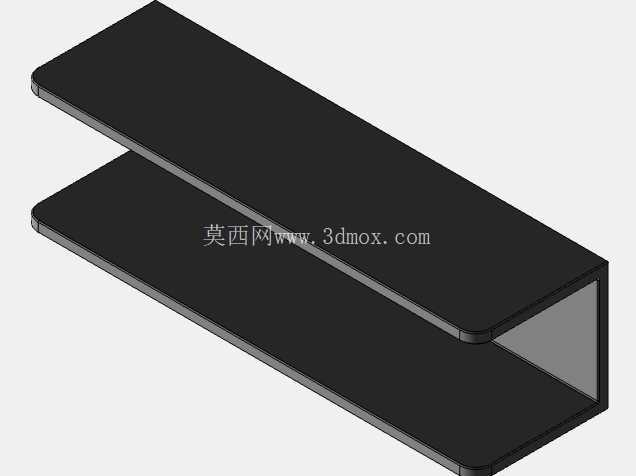

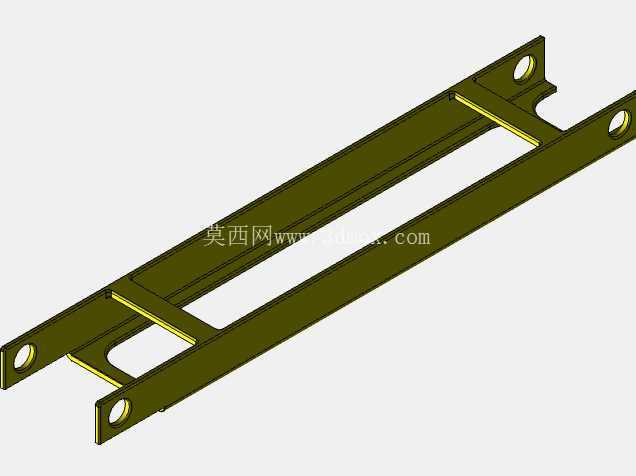

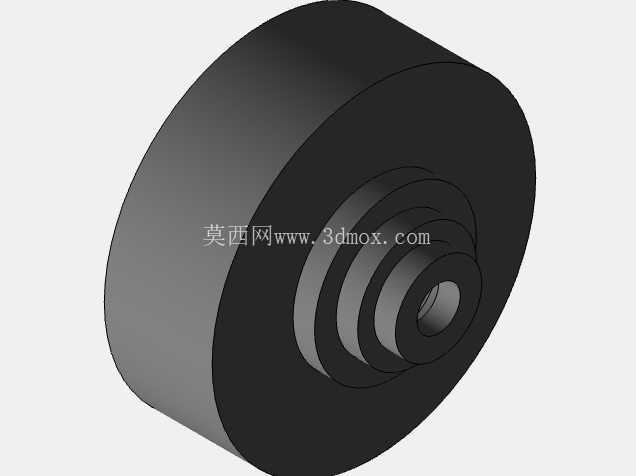

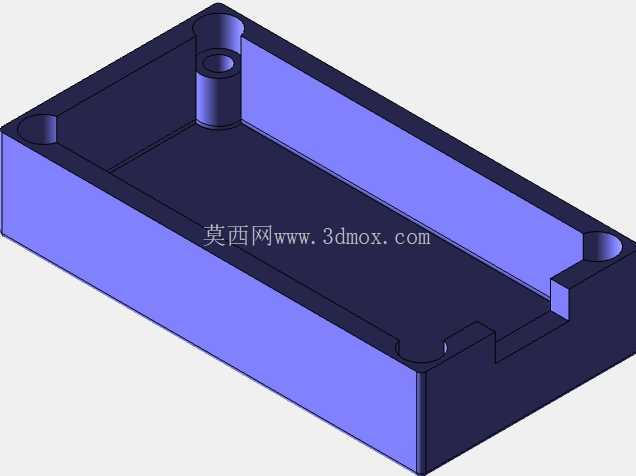

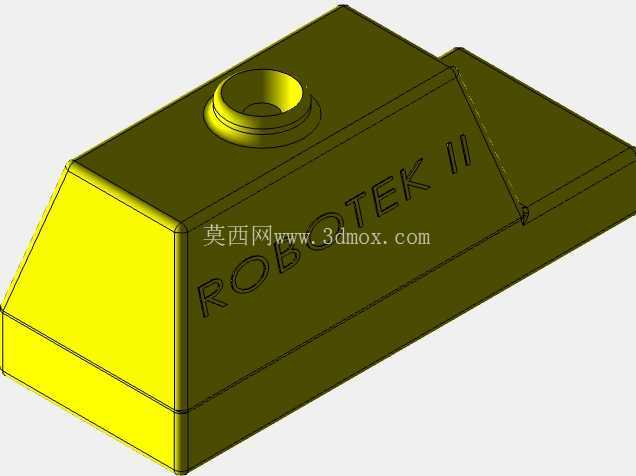

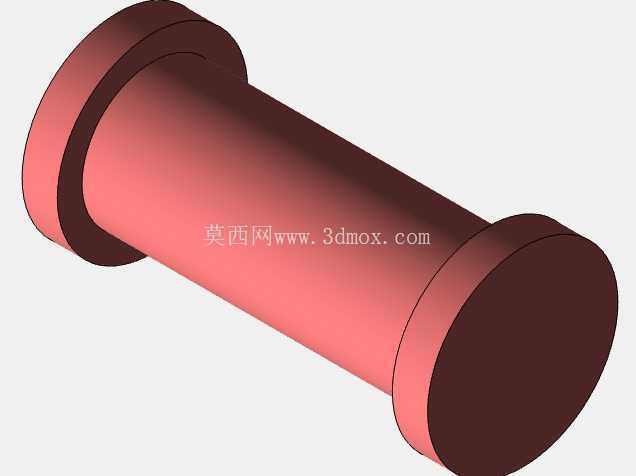

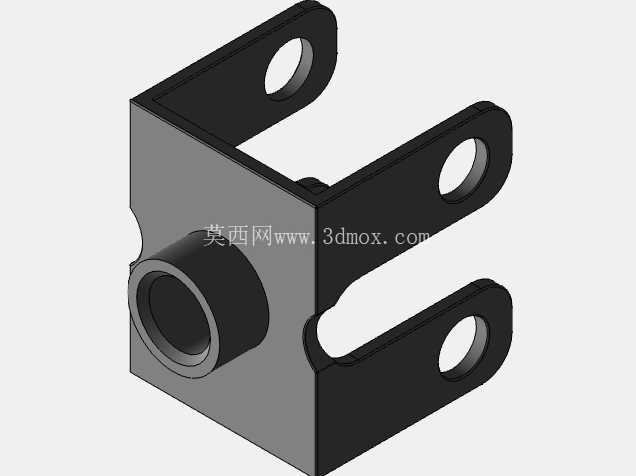

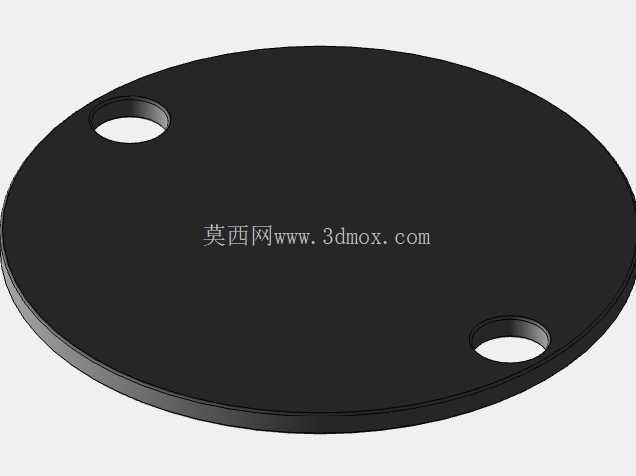

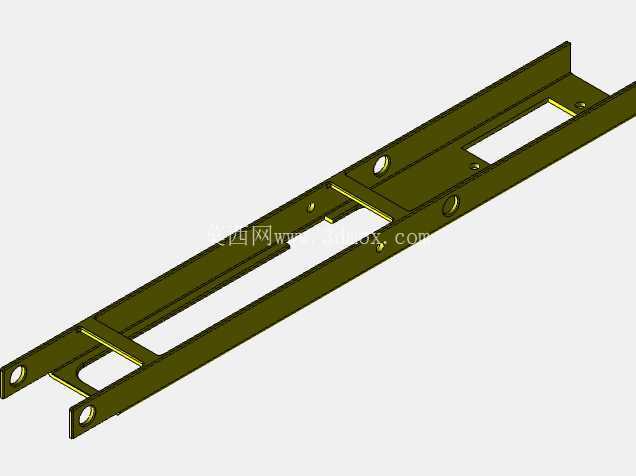

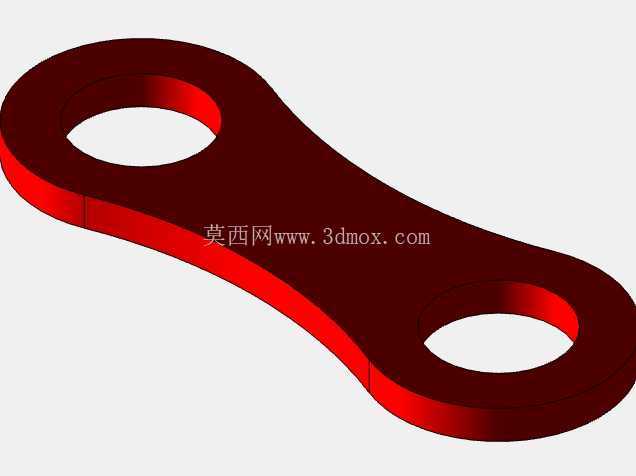

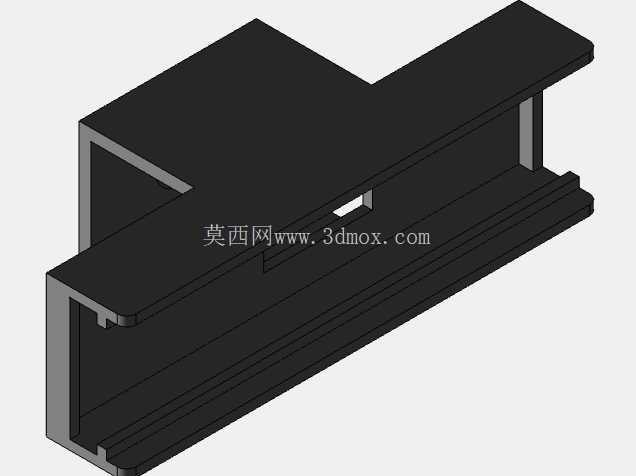

设计之初就没有追求过大的负载能力，整体结构采用多连杆铰接的形式，三个自由度分别对应大臂俯仰、小臂俯仰、夹爪开合的动作，底座作为整个设备的安装基准，底部预留了标准的安装孔位，可以直接通过螺栓固定在型材机架或者钢制工作台面上，安装边界的尺寸控制十分紧凑，不会占用过多的工位空间，对于空间有限的小型自动化工位来说，这种紧凑的底座设计能够大幅降低现场布局的难度。大臂和小臂的连杆采用等强度的结构设计，在保证铰接处连接强度的前提下，尽可能削减了非受力区域的材料厚度，既控制了整体自重，又避免了臂体伸展过程中因为自重产生的形变，每个关节的铰接位置都采用了销轴加限位块的结构，能够精准限制每个关节的转动角度范围，防止运动过程中出现臂体碰撞底座或者超程脱开的问题。

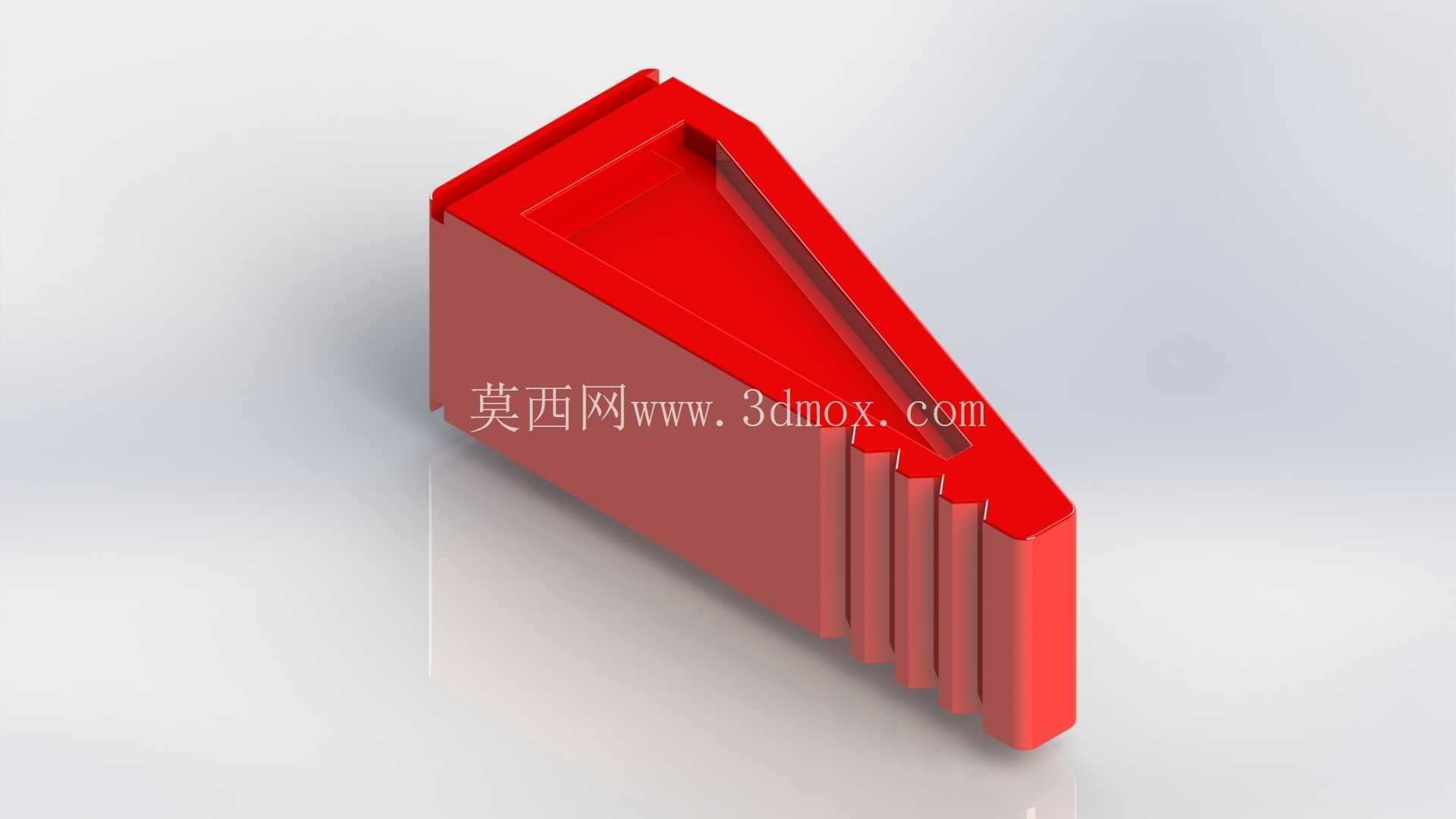

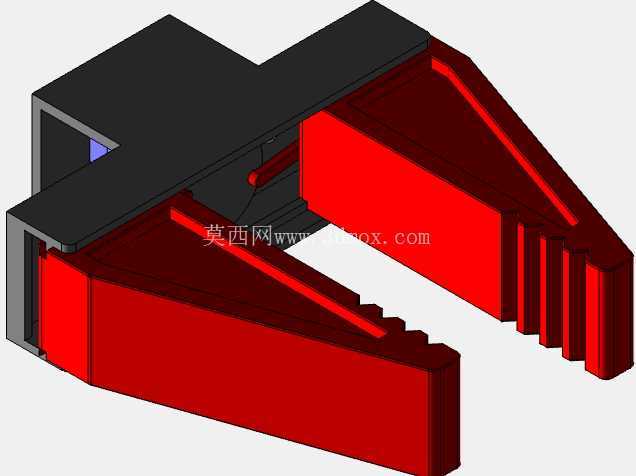

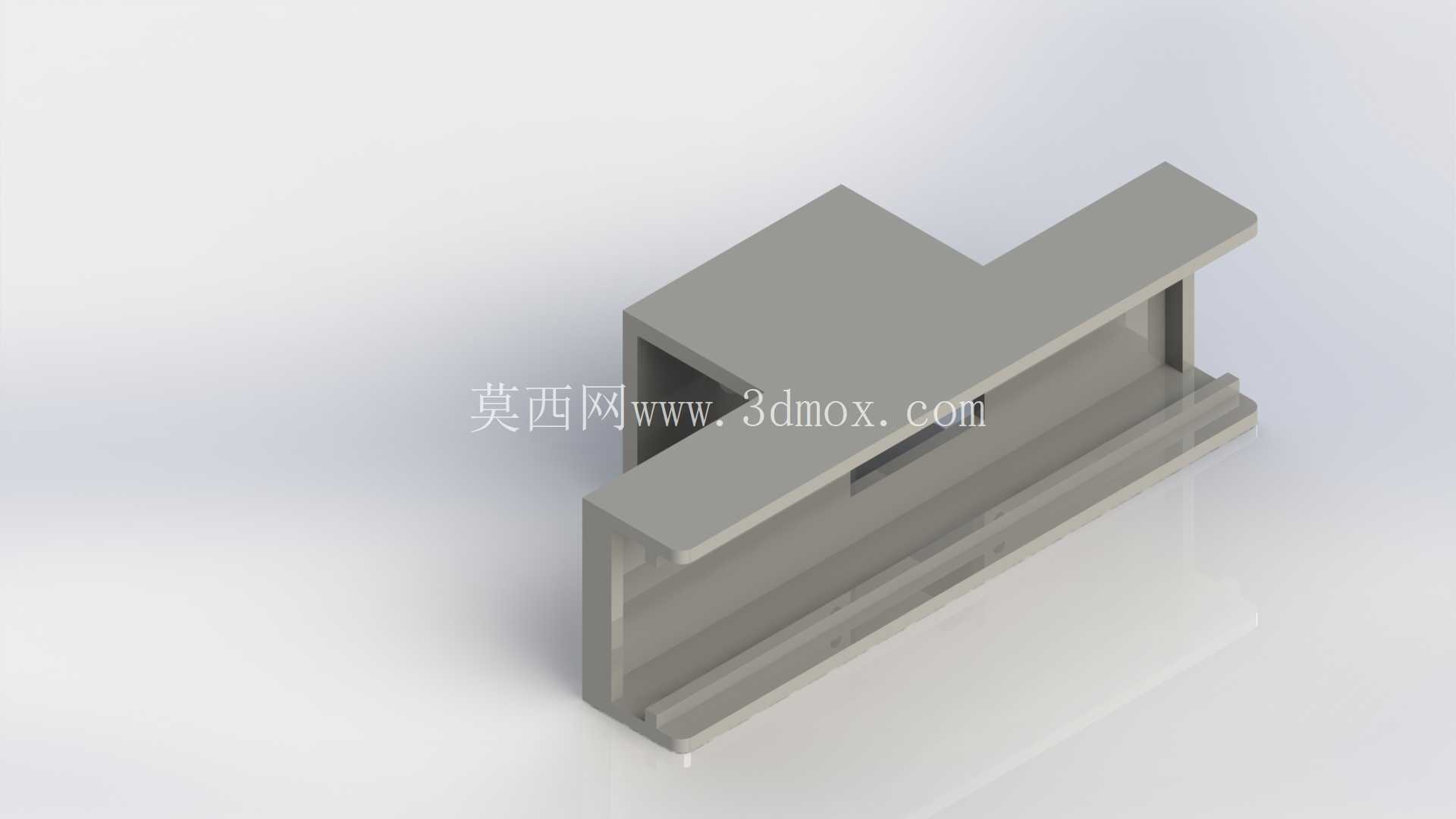

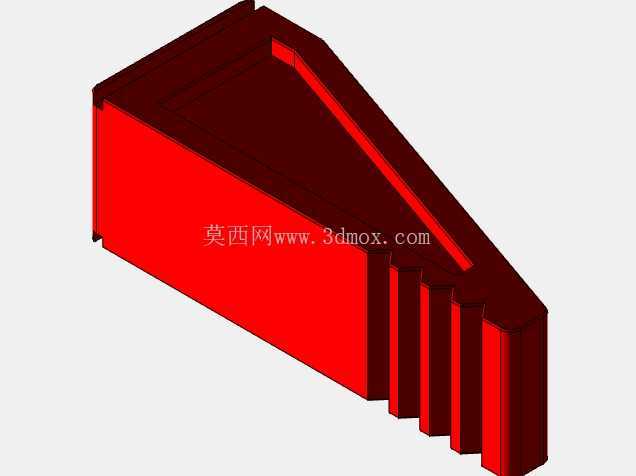

夹爪部分采用平行开合的结构形式，爪指的内侧预留了安装防滑垫或者定制夹具的槽位，可以根据被抓取工件的外形更换不同的爪指附件，比如抓取圆柱形工件可以更换V型爪指，抓取薄片类工件可以更换平型带防滑纹的爪指，夹爪的开合行程可以通过调整驱动端的限位来控制，不需要更换整个夹爪总成就能适配一定尺寸范围内的工件。从运动范围来看，大臂的俯仰角度覆盖了从底座水平位置到接近垂直向上的区间，小臂配合大臂的动作，可以覆盖底座前方扇形区域内的作业空间，在最大伸展位置下，夹爪的末端定位精度能够满足小型零件的对位需求，不会因为连杆的间隙出现明显的位置偏移。

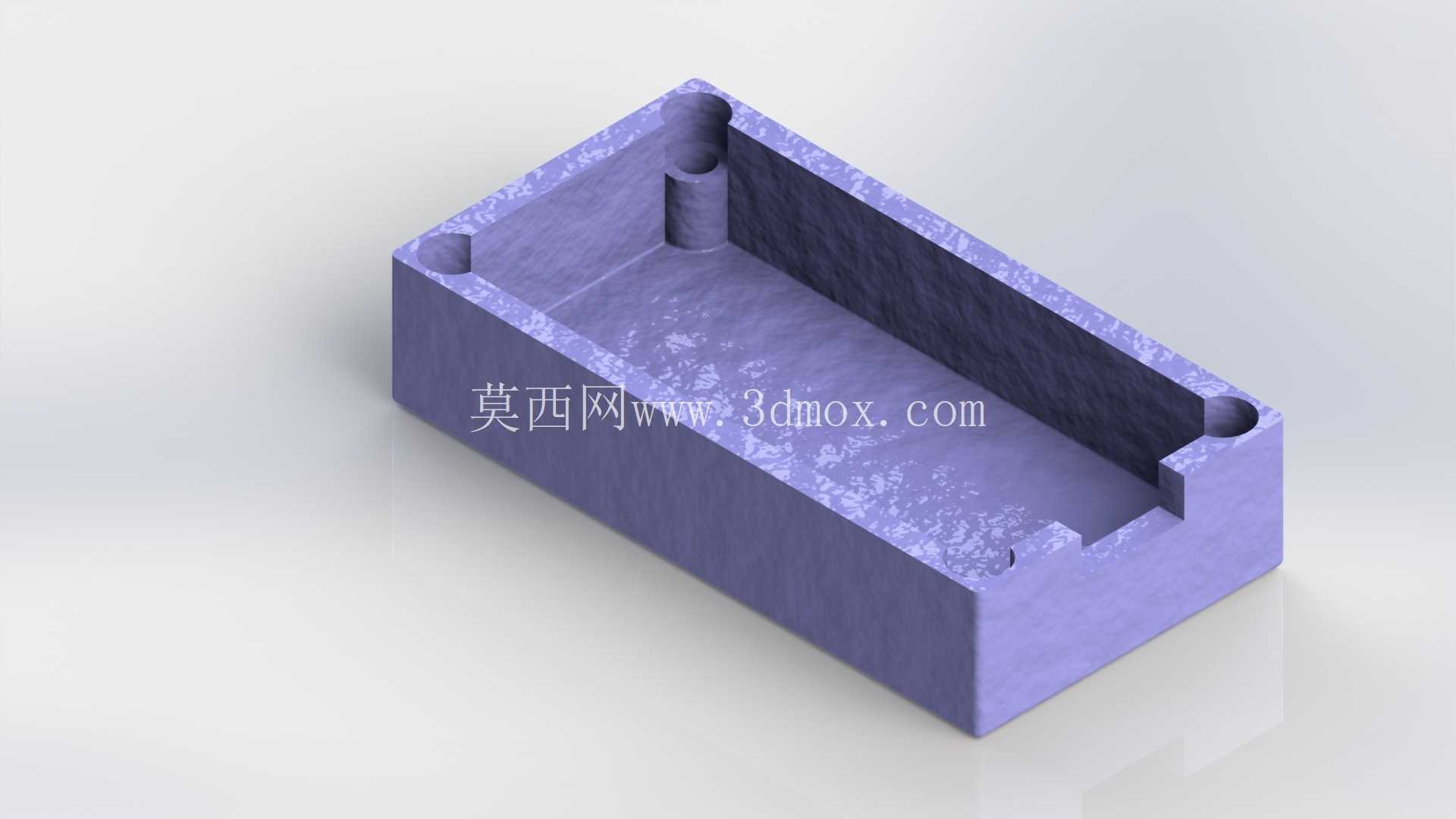

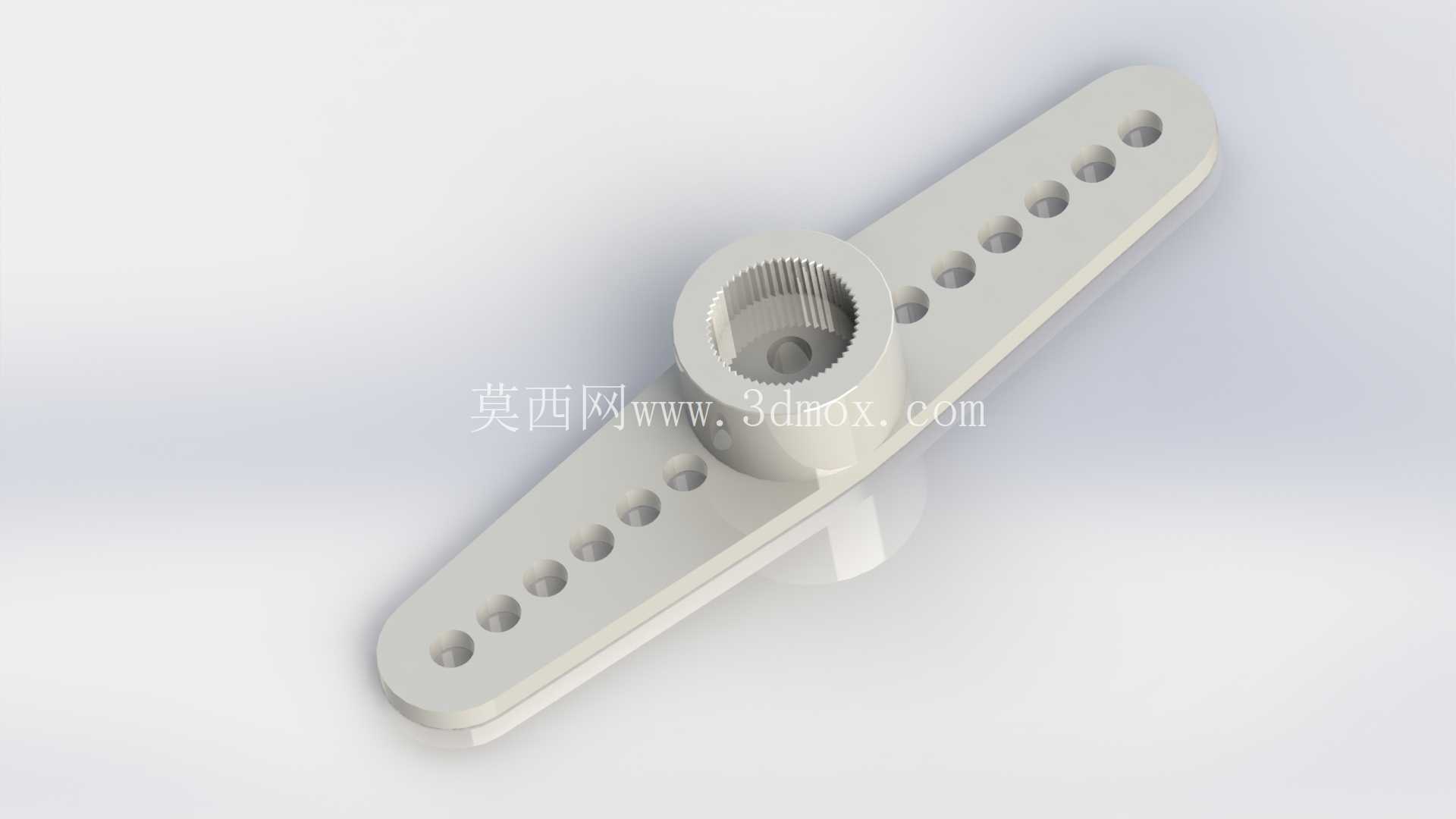

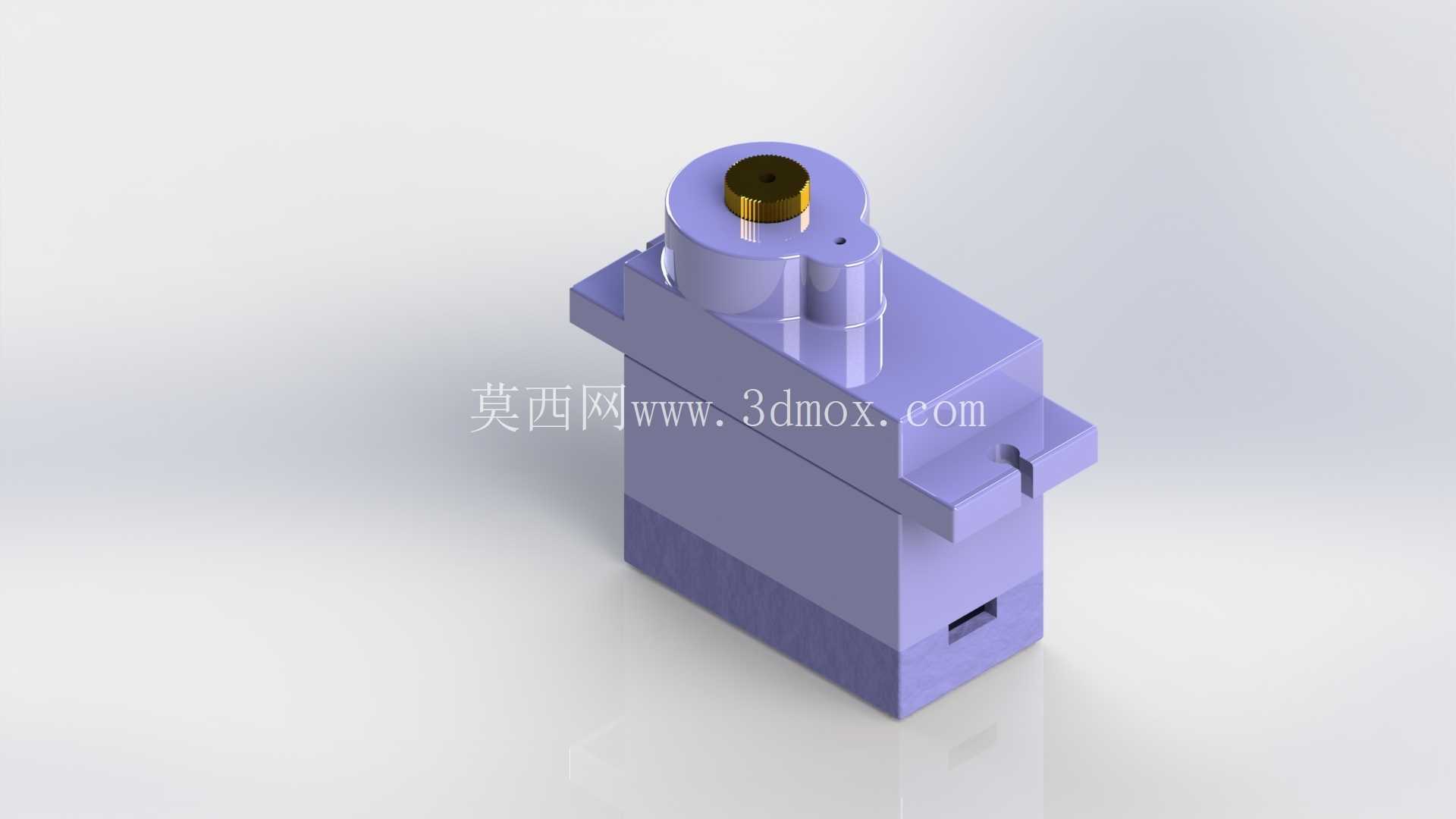

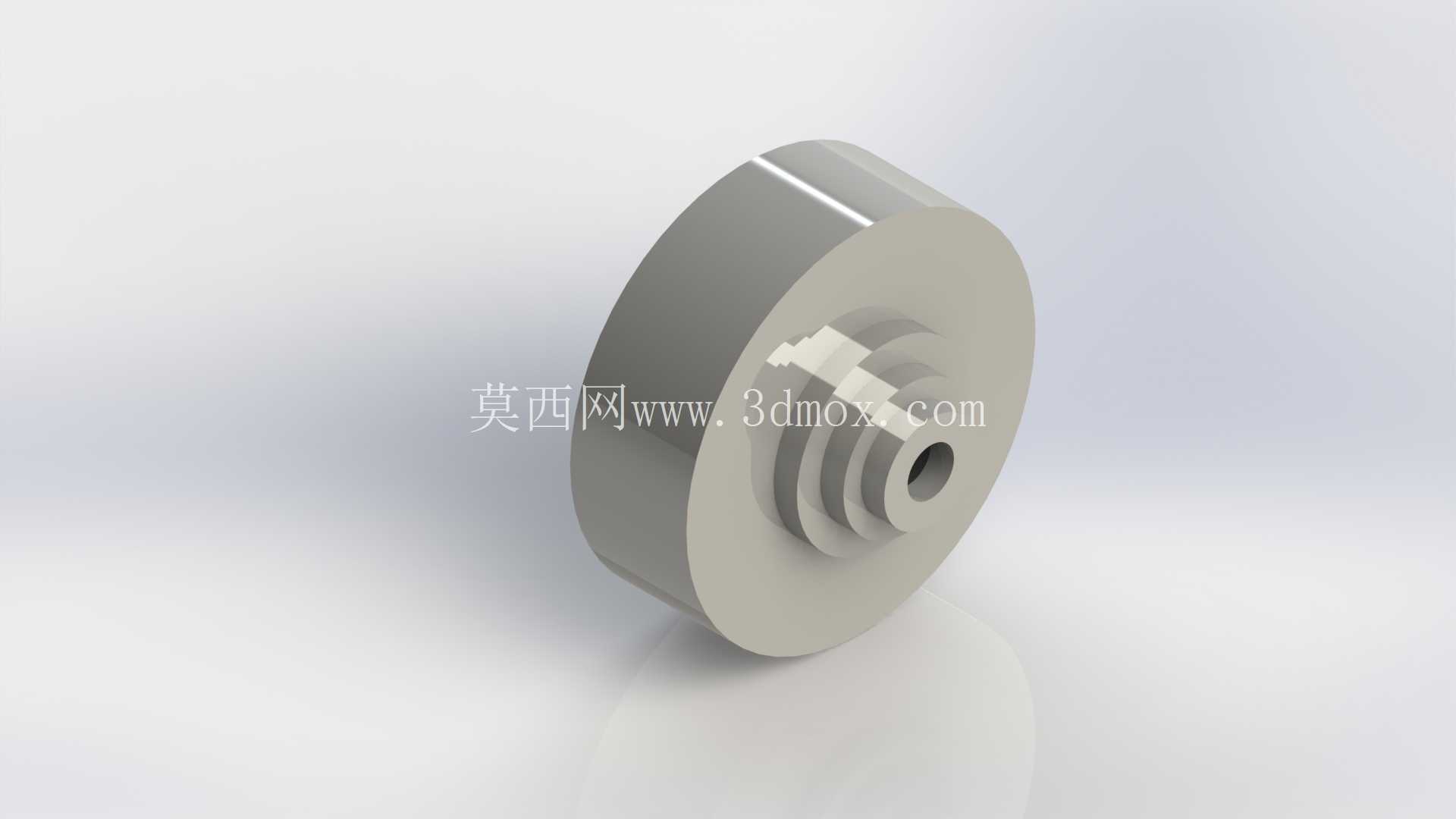

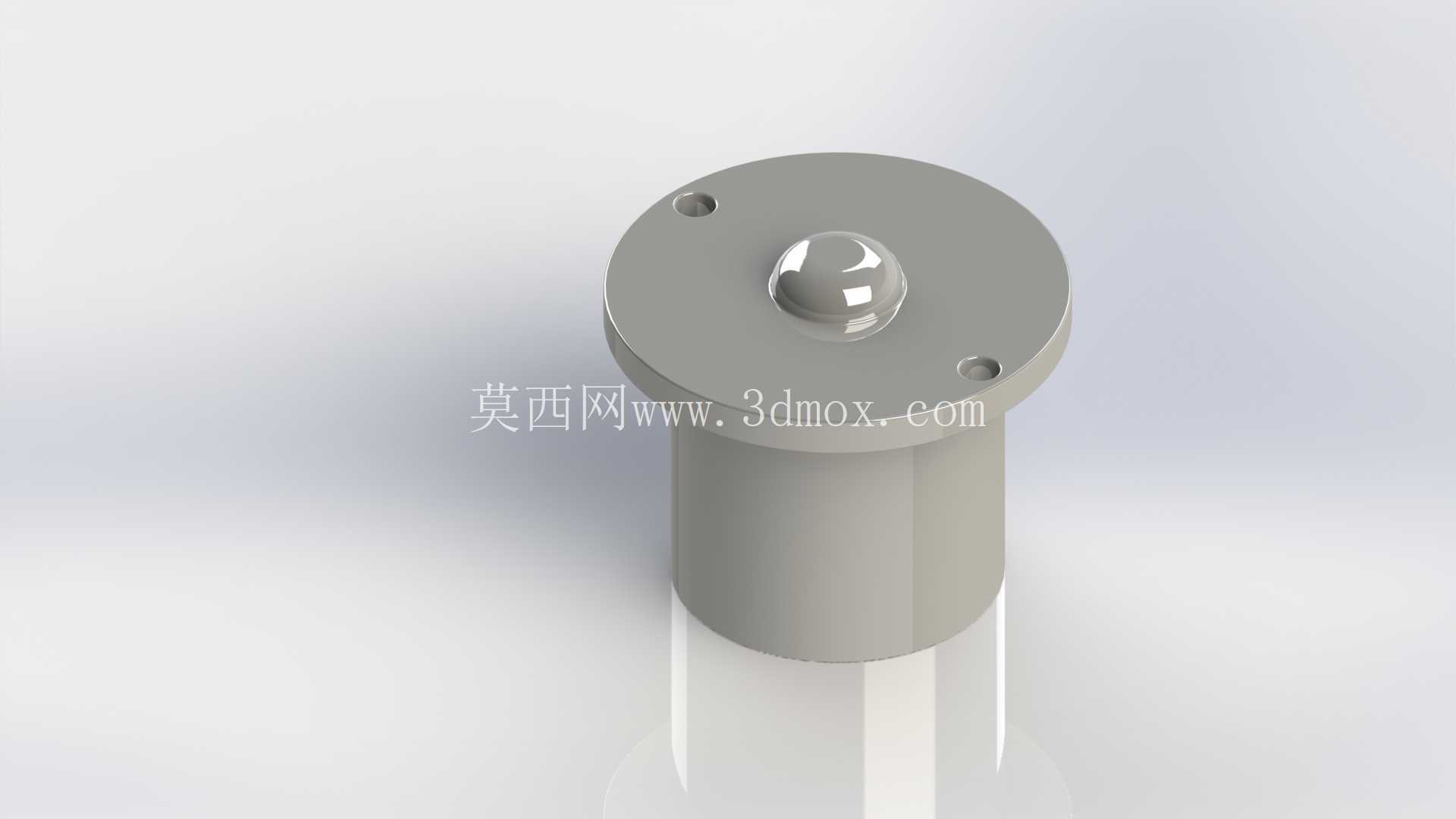

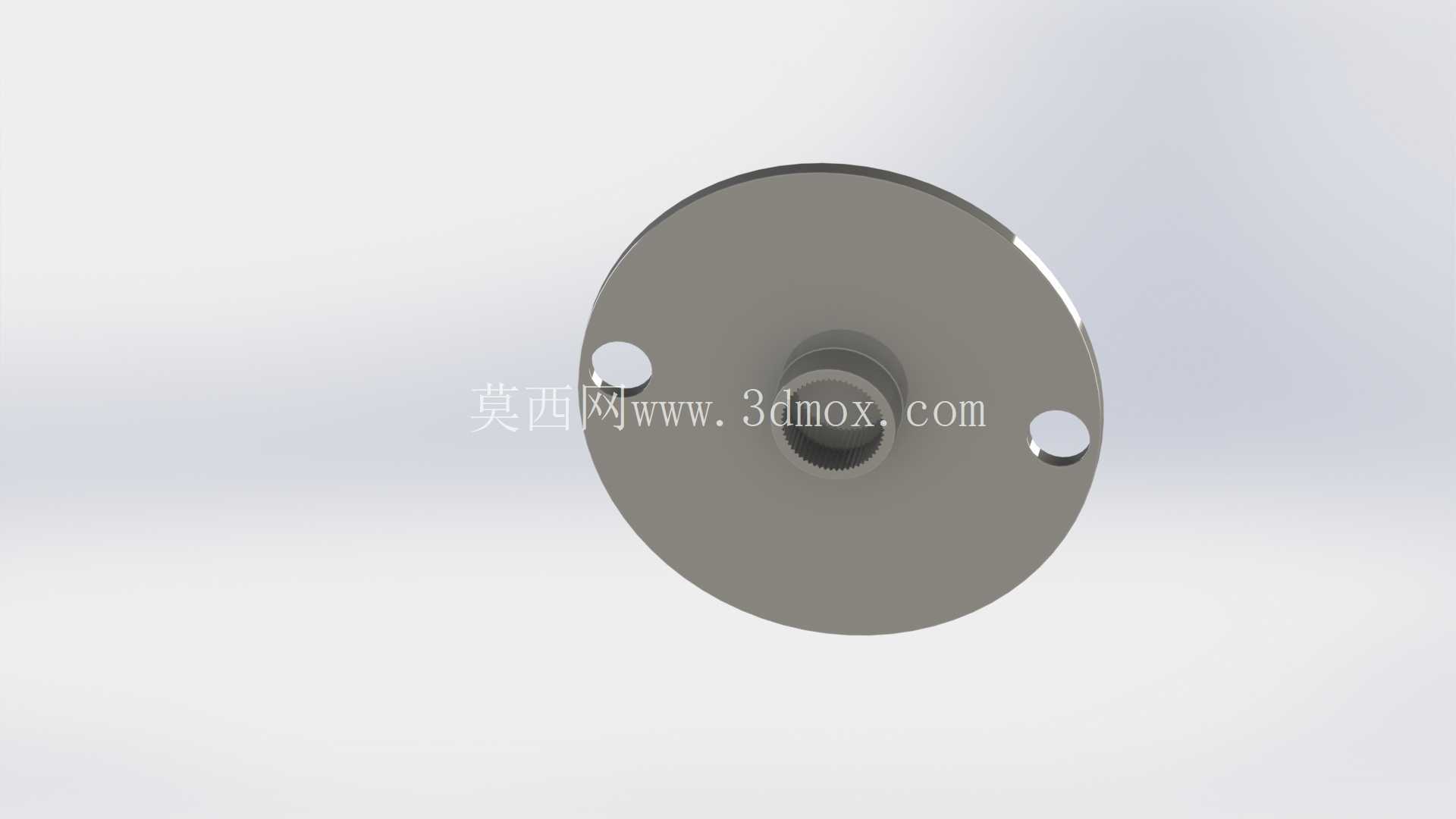

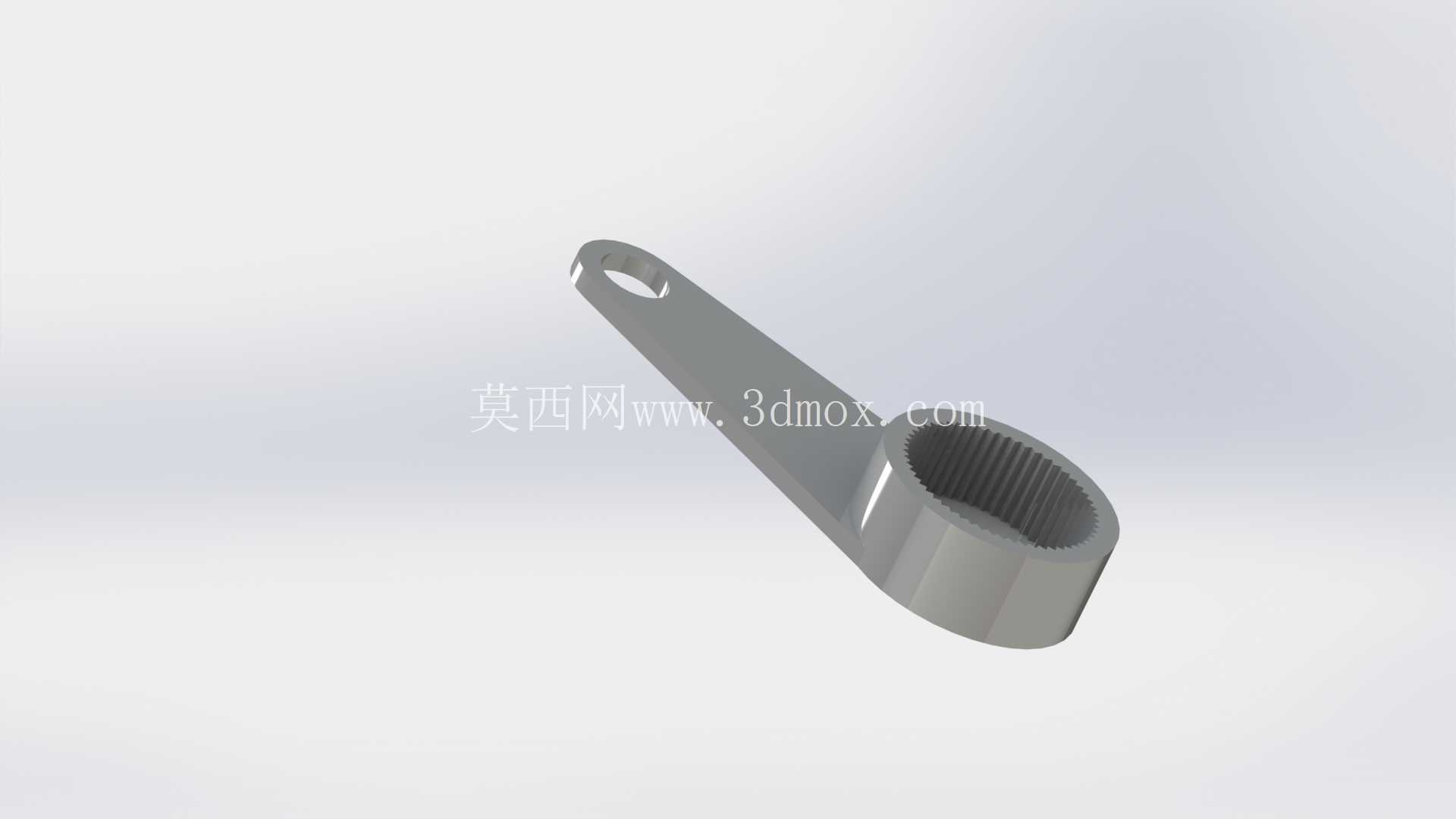

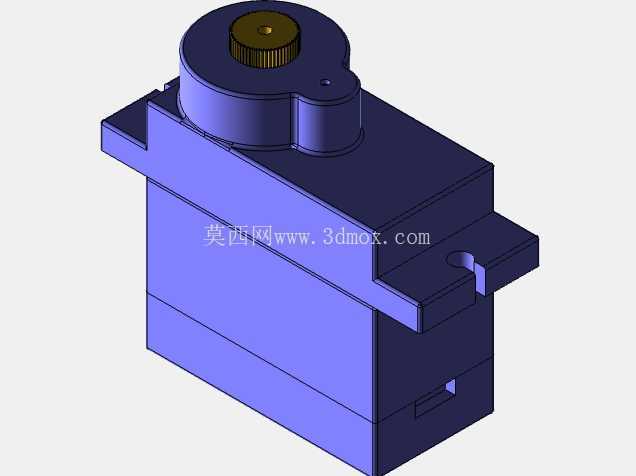

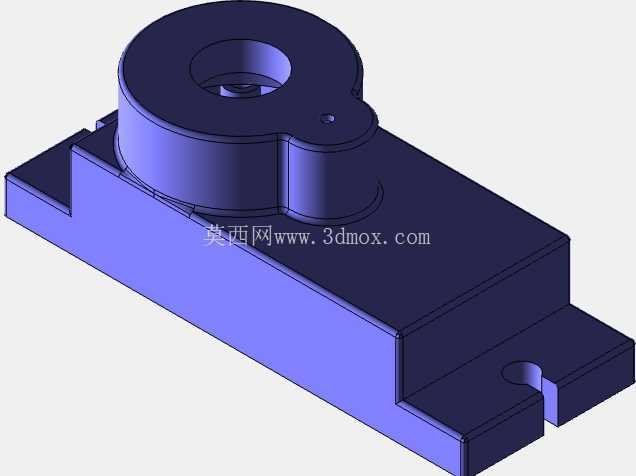

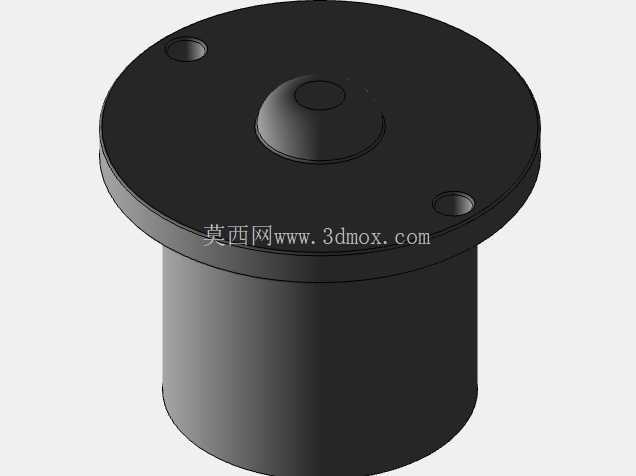

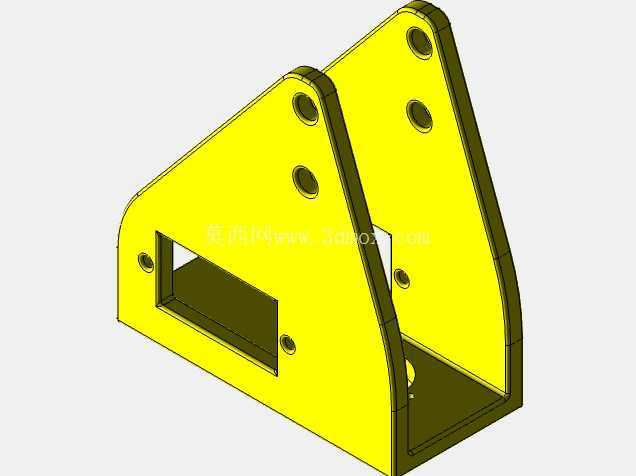

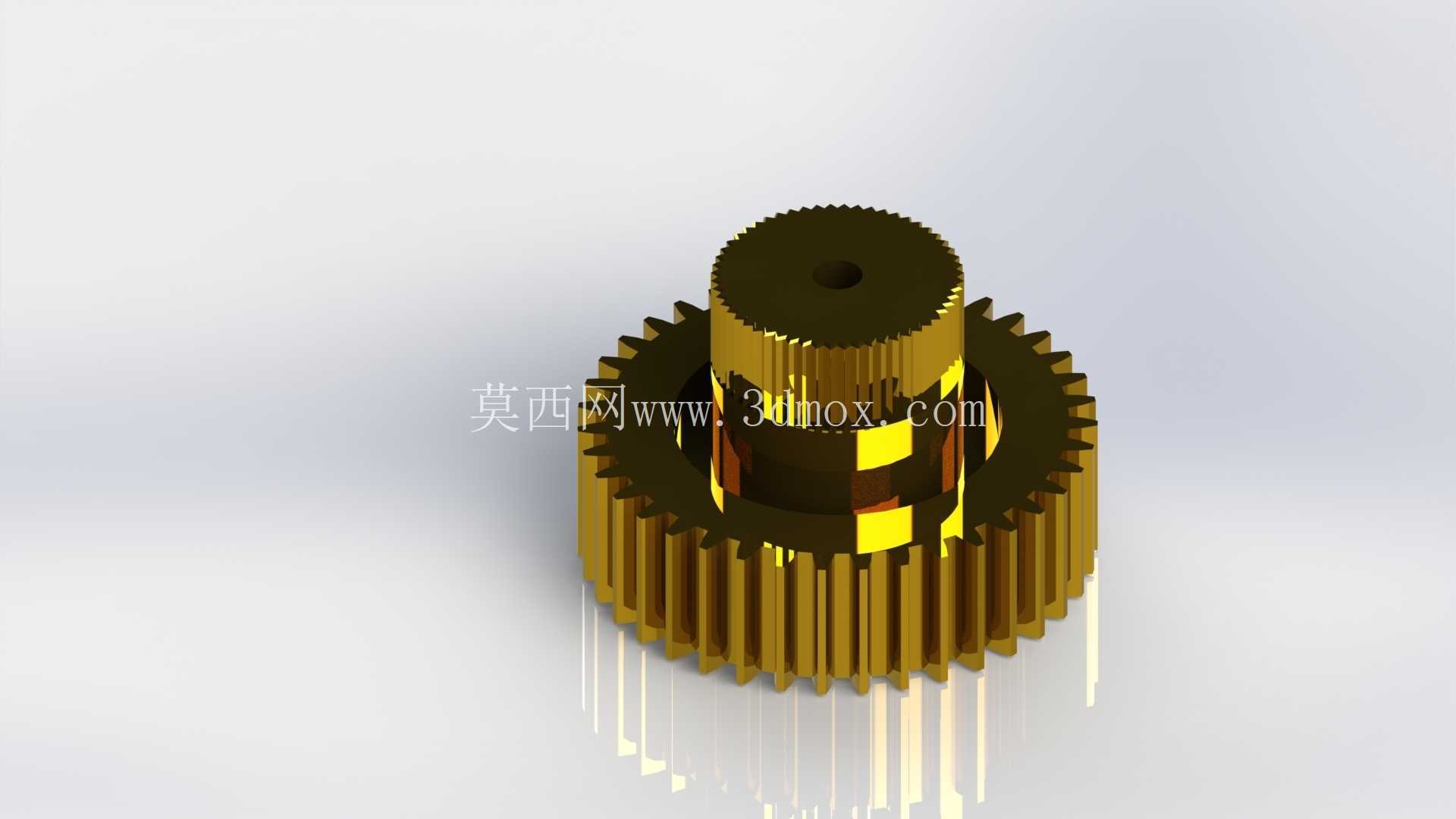

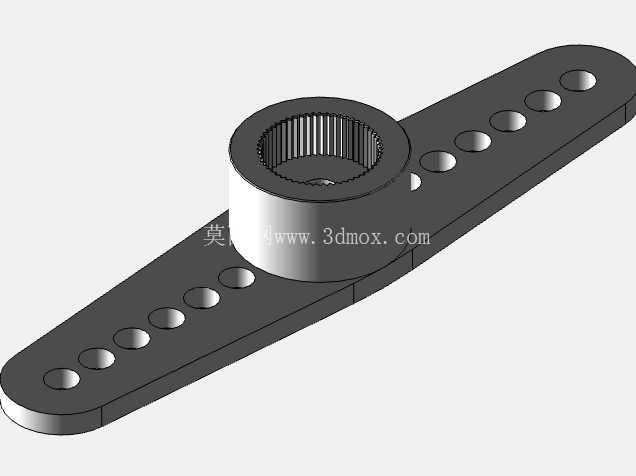

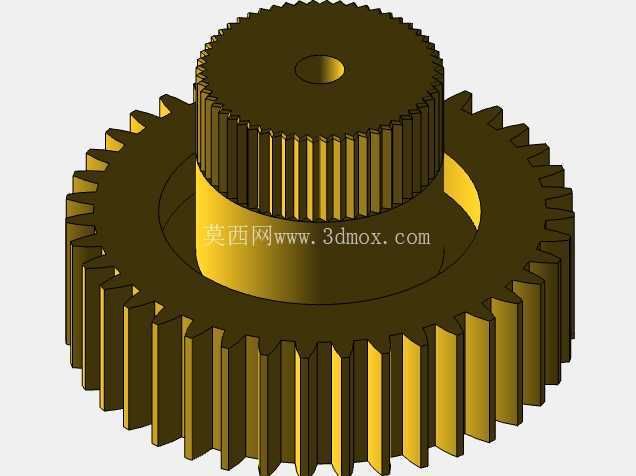

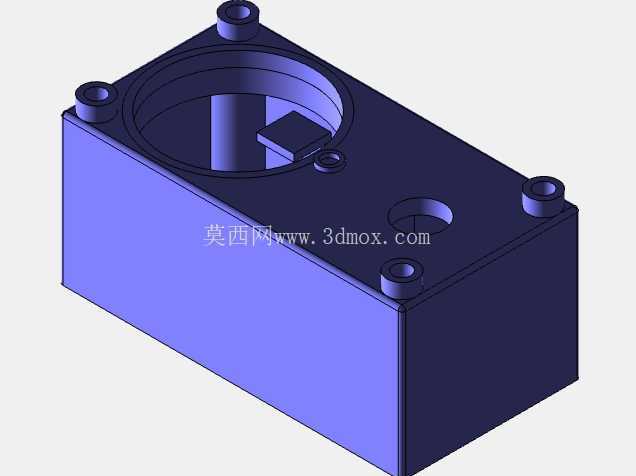

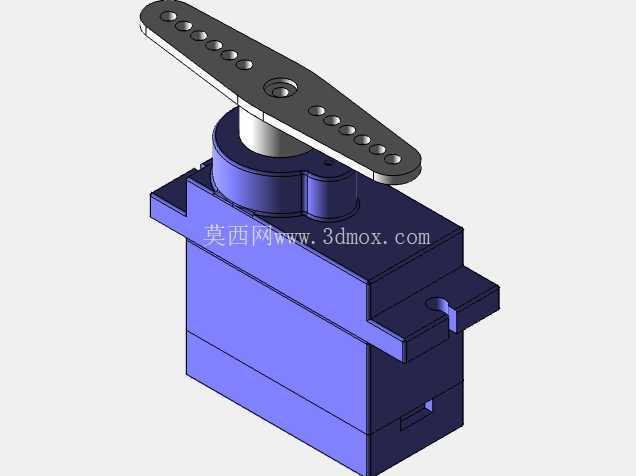

在结构细节处理上，所有的铰接孔都做了同轴度公差约束，装配时可以加装铜套或者轴承来降低转动阻力，减少长期使用后的磨损量，臂体上的走线槽沿着连杆的内侧布置，不会因为臂体的转动夹伤线缆，驱动元件的安装位置都预留了足够的维护空间，后期更换驱动件或者调整传动间隙时不需要完全拆解整个臂体。底座的重心位置经过校准，当臂体完全伸展到最大作业半径时，整体重心依然落在底座安装面的范围内，不会出现倾翻的风险，不需要额外加装配重块就能保证设备运行的稳定性。

不同于集成化程度高的工业机械臂，这款结构的设计门槛更低，加工难度小，普通的机加工车间就能完成所有结构件的加工，装配过程也不需要专用的工装夹具，按照装配顺序依次铰接各个连杆、调整关节的阻尼就能完成组装，对于教学实训场景来说，学员可以通过拆解、组装这个机械臂，直观理解多连杆机构的运动原理、关节自由度的计算方式、夹爪夹持力的调整方法，也可以在这个基础结构上加装传感器、更换驱动方式，拓展出更多的功能。在小型自动化工位的应用中，它可以配合简单的控制逻辑完成重复性的抓取动作，相比人工操作能够大幅提升重复作业的一致性，降低操作人员的劳动强度，而且因为结构简单，后期的维护成本也远低于复杂的多轴工业臂，适合小批量、多品种的柔性生产场景使用，只需要调整夹爪和运动路径就能快速切换不同的作业任务，不需要对整体结构做大的改动。
