大型排水沟渠自动清污除杂装置

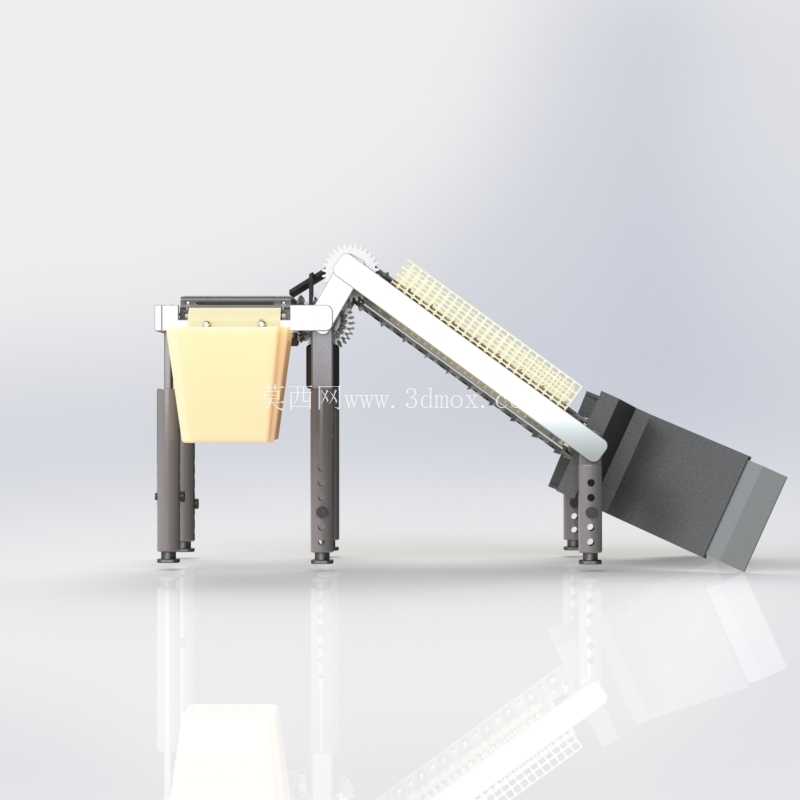

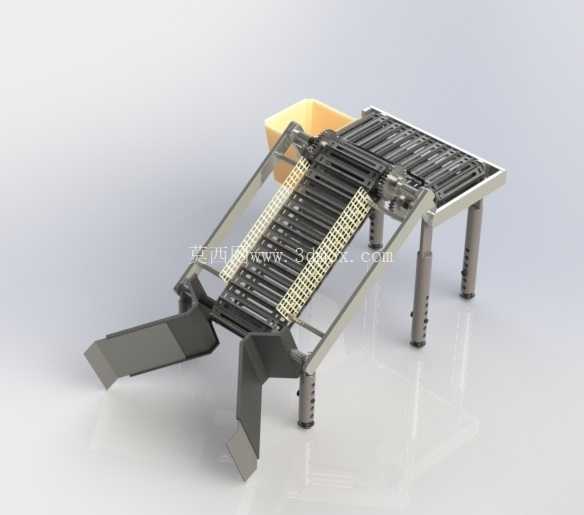

　　在市政雨污管网、工业园区排污明渠、农田排灌干渠这类大流量排水场景中，漂浮的塑料残片、枯枝落叶、生活垃圾等浮渣很容易在格栅段、渠体转角处堆积，轻则过流断面缩窄抬升渠内水位，重则壅水倒灌影响沿线排水安全，传统人工清掏不仅作业效率低，汛期高水位作业还存在滑落、溺水的安全风险，这款自动排水沟清洁装置正是针对这类明渠浮渣清理痛点开发的连续作业设备。设备整体采用倾斜式机架布局，支撑腿设置多档高度调节孔位，可适配0.8m到1.5m深度的常规混凝土排水沟渠，安装时无需对现有渠体做大规模破拆改造，仅需将机架前端进料段延伸至渠内过流断面，两侧挡边贴合渠壁做简单密封固定，后端排渣段架设在渠岸侧边，配套的收集料斗可直接对接标准环卫垃圾桶或者小型输送装置，实现清掏污物的连续转运。

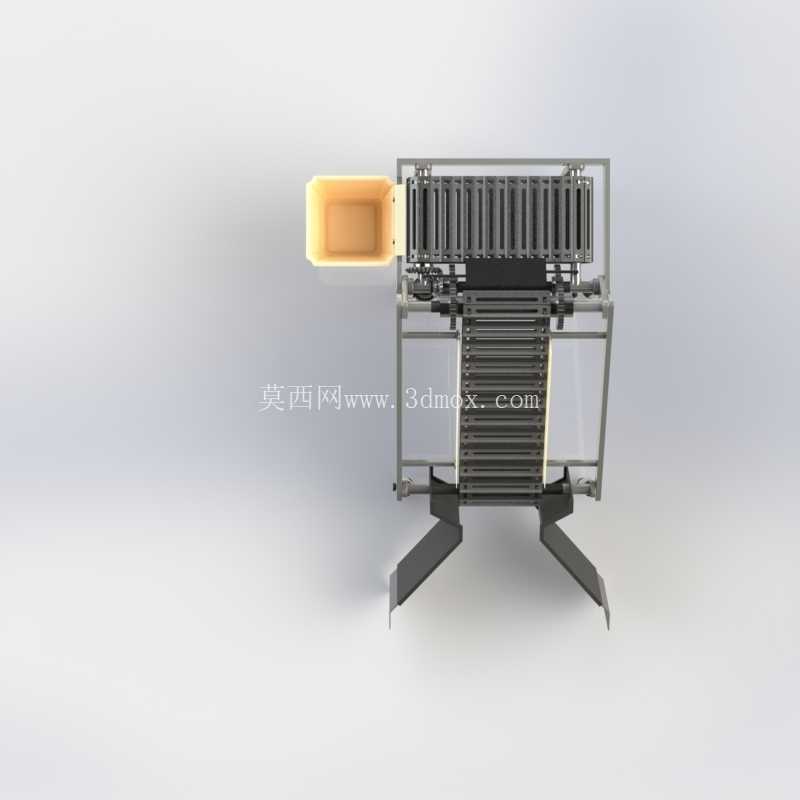

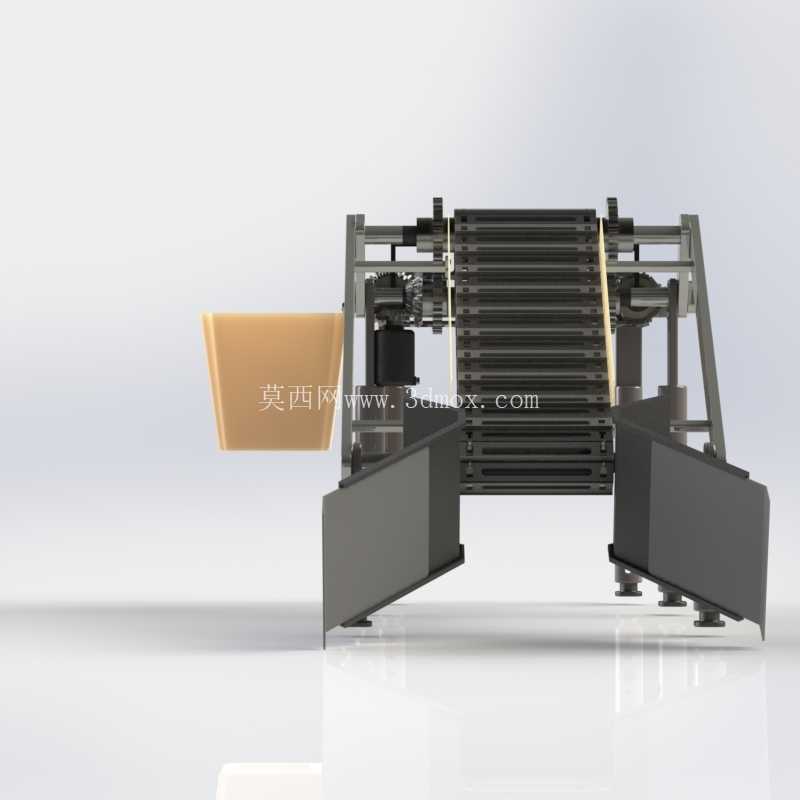

　　核心作业单元采用栅条式链板输送结构，栅条间隙根据常规排水渠拦渣需求设置为8mm，既能保证水流顺利穿过栅条不产生过大壅水，又能有效拦截尺寸大于间隙的各类漂浮污物，链板表面增设的防滑凸点与挡料横筋，可避免湿滑的塑料、织物类污物在提升过程中滑落回渠内；链板两侧设置的尼龙导向条与机架上的导向槽配合，可抵消渠内水流冲击带来的横向偏移，延长传动部件的使用寿命。驱动单元采用低转速大扭矩的减速电机直连主动辊，链板运行速度控制在0.12m/s，既能保证浮渣被连续提升上岸，又不会因速度过快带起过多渠水造成岸面积水，设备的进料端设置两个向外延伸的导料板，可将渠宽范围内的漂浮浮渣导向链板作业区域，避免浮渣从设备两侧与渠壁的间隙流向下游。

　　在结构设计阶段，所有与污水接触的结构件均采用304不锈钢材质加工，链板销轴、支撑腿调节螺栓等易锈蚀部件做镀锌钝化处理，可适应长期高湿度、弱腐蚀的渠内作业环境；机架的倾斜角度设置为32度，这个角度是经过多轮验证的最优值，既可以保证浮渣在提升过程中充分沥水，减少带出的污水量，又不会因角度过大导致设备整体纵向尺寸过长，占用过多渠岸的安装空间。设备的顶部设置可拆卸的防护盖板，日常运行时盖板可阻挡杂物卷入传动辊，也能避免作业人员误触运动部件，维护时只需拆下盖板即可对链板张紧机构、传动轴承做润滑保养，张紧机构采用两侧对称的螺栓调节结构，可根据链板磨损情况实时调整张紧度，避免链板打滑、跳齿。

　　从实际运维角度看，这款设备可24小时连续无人值守运行，无需人工频繁到场操作，相比传统人工定期清掏的模式，可将排水沟渠的浮渣清理效率提升8倍以上，同时彻底消除人员临渠作业的安全隐患；设备的安装边界控制灵活，支撑腿的调节范围可适配不同渠深、不同渠宽的改造需求，对于已建成投用的老旧排水沟渠，不需要做大规模的土建改造即可快速加装，整体改造成本远低于新建一体化拦渣设备。在三维建模过程中，所有运动部件均做了干涉检查，链板在整个回转行程内与机架、导料板、防护盖板的最小间隙控制在5mm以上，既不会出现运动卡滞，也不会因间隙过大漏渣；支撑腿底部设置的防滑垫板，可增大与渠底的接触面积，避免设备长期运行出现下沉偏移，连接螺栓全部采用标准件，方便后期运维更换。
