20速比行星齿轮传动结构设计

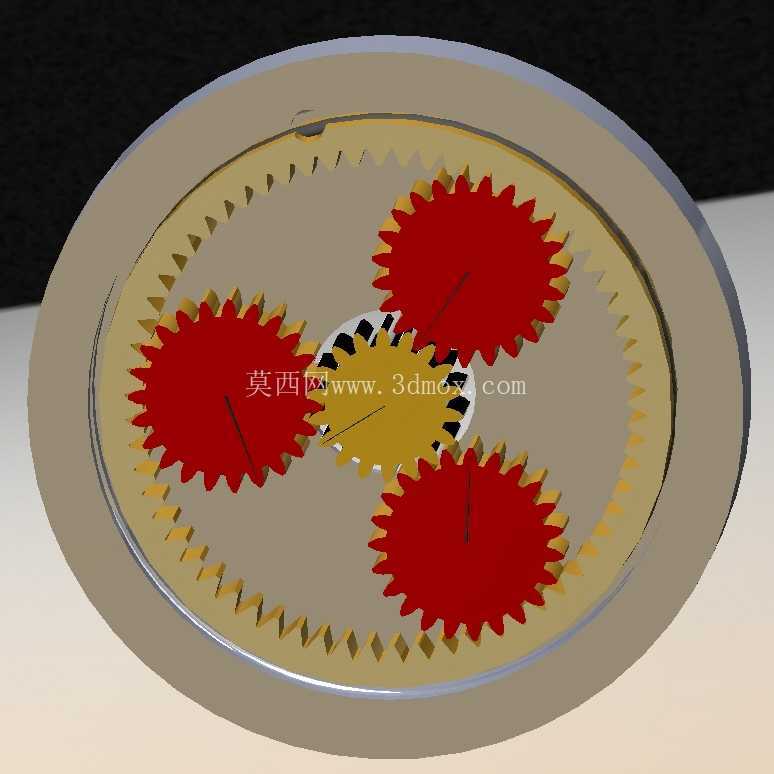

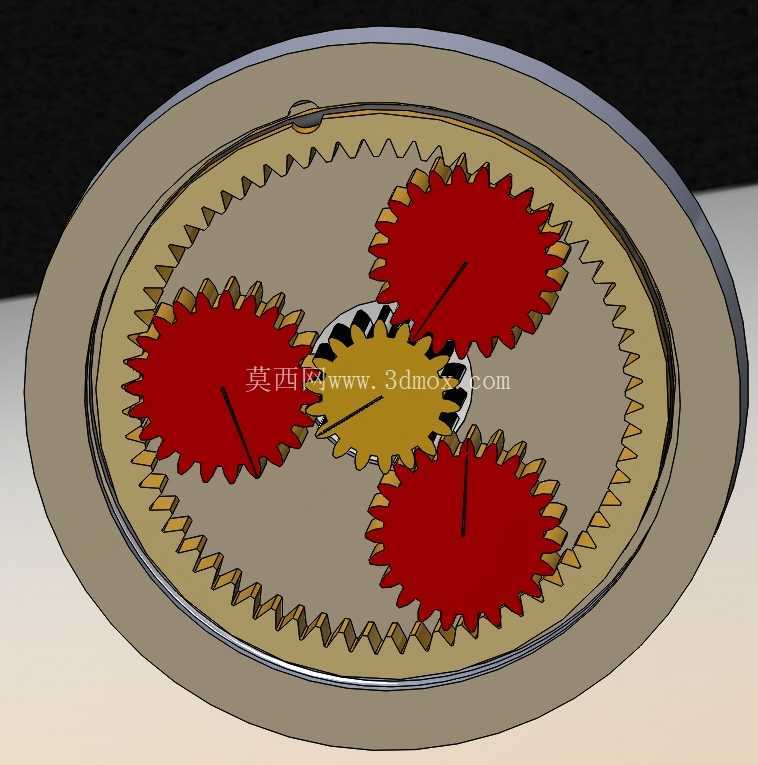

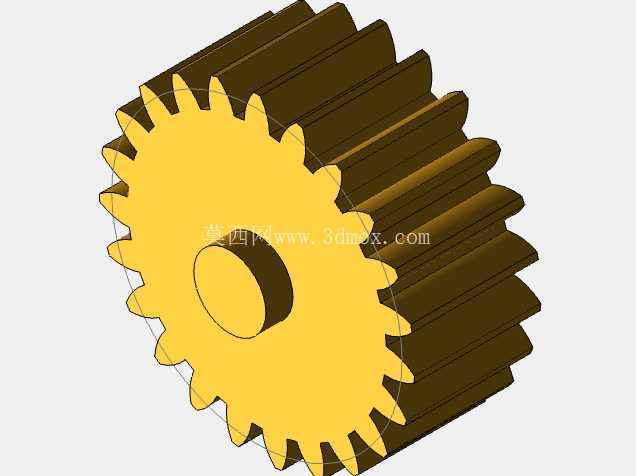

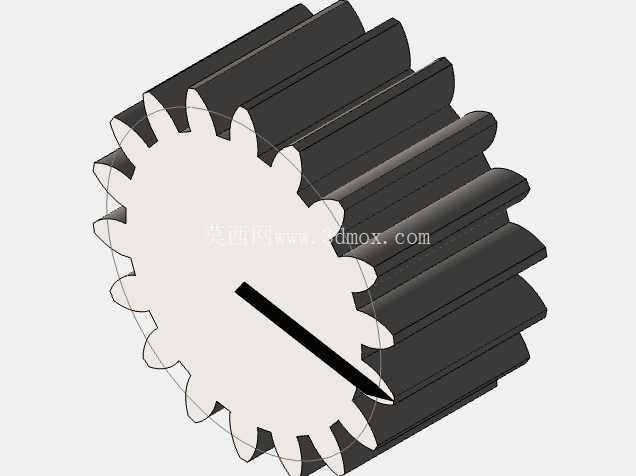

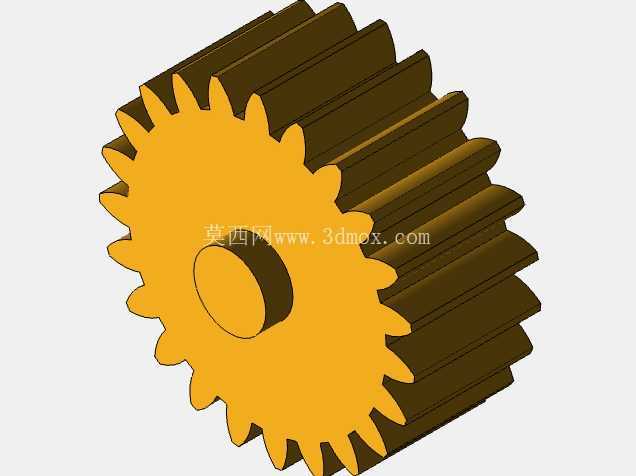

　　这套20速比行星轮系结构，在中小功率减速传动场景里适配性极强，常见于伺服进给机构、小型输送线驱动单元、精密回转工作台的动力输入端，相比同速比的定轴轮系，它能在更小的安装空间内实现更大扭矩输出，同时啮合齿数多，运行时的冲击载荷被多组轮齿分摊，传动平稳性远优于普通圆柱齿轮减速结构。从结构布局来看，整套轮系采用单级行星排布，中心太阳轮作为动力输入件，三个均布的行星轮同时与太阳轮、外侧固定内齿圈啮合，动力通过行星架输出，三个行星轮呈120°圆周均布，这种排布方式能让径向力完全抵消，输入端轴承不需要额外承受径向偏载，能大幅延长支撑轴承的使用寿命。设计阶段首先要确定的是配齿参数，20的速比决定了内齿圈与太阳轮的齿数和行星轮个数的匹配关系，要满足邻接条件、同心条件、安装条件三个核心约束，邻接条件要求两个相邻行星轮的齿顶圆不能发生干涉，所以行星轮的齿顶圆直径必须小于相邻行星轮的中心距；同心条件要求太阳轮与行星轮的中心距等于内齿圈与行星轮的中心距，保证三个构件的回转轴线完全重合；安装条件则要求太阳轮、内齿圈的齿数和能被行星轮个数整除，确保三个行星轮能顺利装入且轮齿啮合间隙均匀。

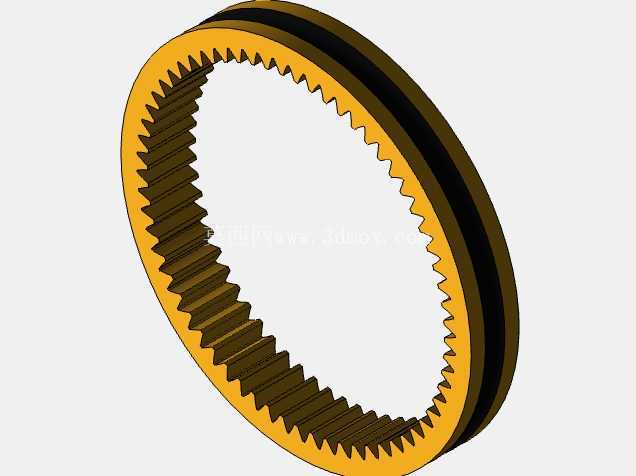

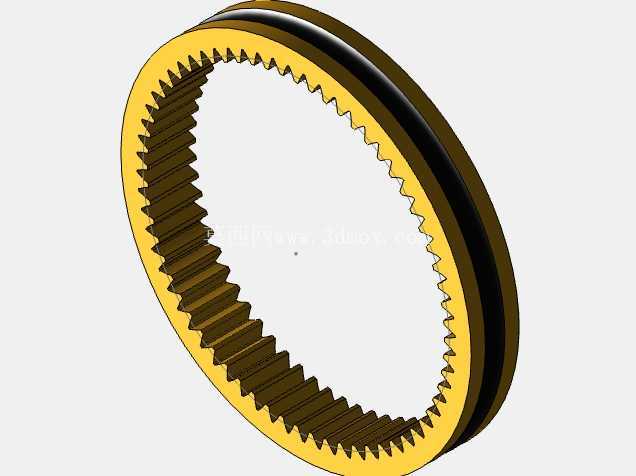

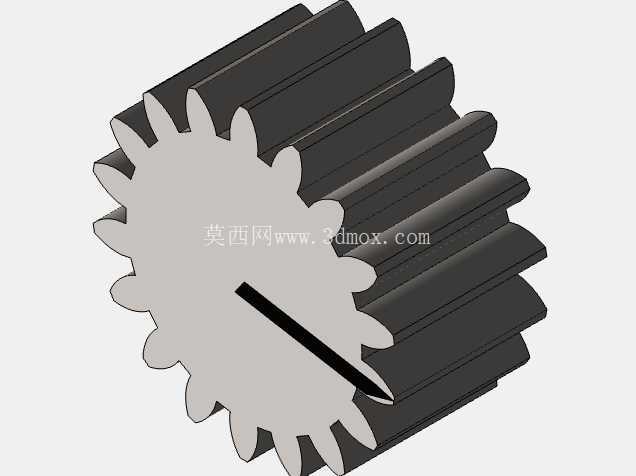

　　从安装边界来看，整套轮系的径向尺寸由内齿圈的齿顶圆直径决定，轴向尺寸则由行星架的厚度、齿轮的齿宽共同决定，设计时齿宽系数通常取0.4-0.6，齿宽过大会导致轮齿受载时偏载严重，齿宽过小则会让单齿承受的载荷过大，容易出现断齿失效。行星轮的支撑采用销轴式结构，行星轮内孔安装滚针轴承，直接套在固定于行星架的销轴上，这种结构径向尺寸紧凑，能承受较大的径向载荷，适合行星轮转速不特别高的中小功率场景。内齿圈采用固定安装方式，通常是通过止口与设备壳体定位，用螺栓周向锁紧，避免内齿圈在传动过程中出现周向转动，太阳轮的输入端通常设计成轴齿轮结构，直接与电机输出轴通过联轴器连接，或者做成内孔带键槽的结构，套在电机轴上传递扭矩。

　　实际应用中，这套轮系的传动效率能达到97%以上，因为所有齿轮啮合都是外啮合加内啮合的组合，滑动摩擦损失小，同时因为多齿啮合，单齿承受的载荷小，齿轮模数可以做得更小，在相同承载能力下，整体体积能比定轴轮系减小三分之一以上。设计时还要考虑润滑方式，中小功率场景下通常采用脂润滑，在装配时在轮齿啮合部位、行星轮轴承部位填充足够的锂基润滑脂，能满足长期免维护的使用需求，如果是转速较高的场景，则需要采用油润滑，在壳体上设计注油孔和排油孔，通过润滑油的循环带走啮合产生的热量。

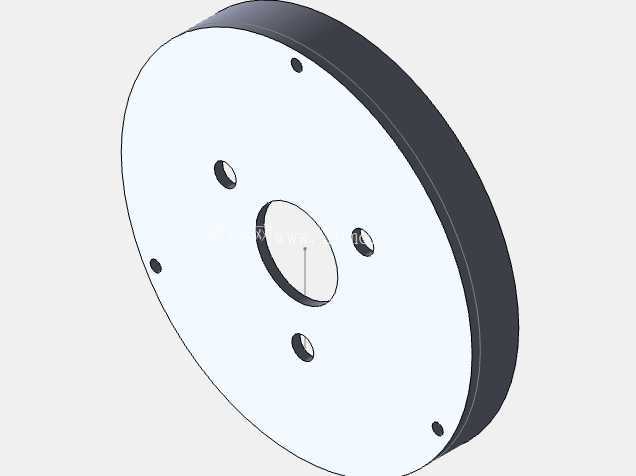

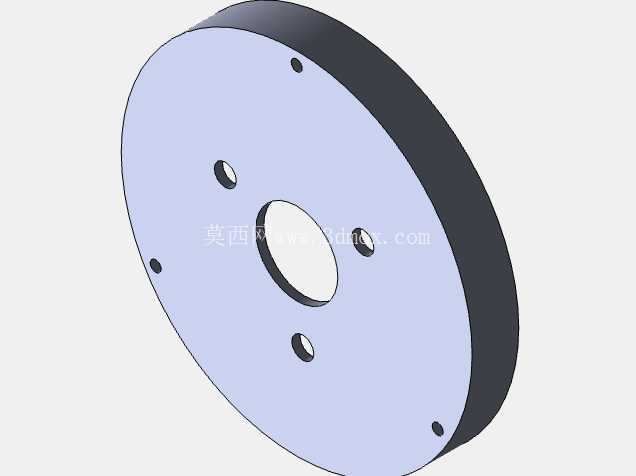

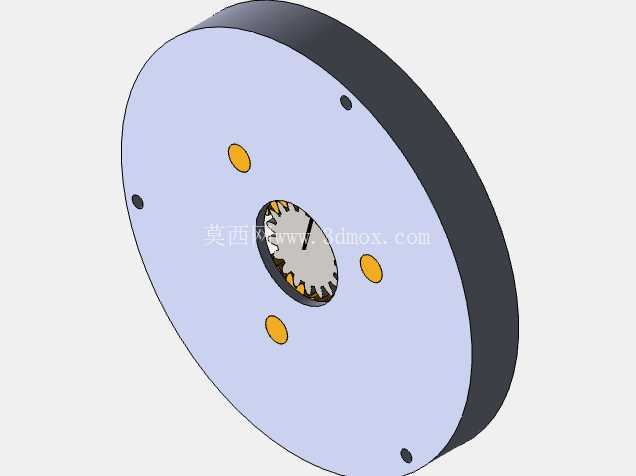

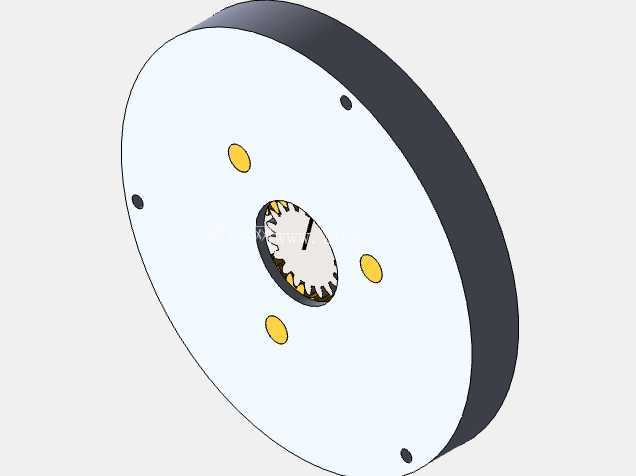

　　另外，行星架的刚性是整套结构设计的关键，如果行星架刚性不足，传动过程中会出现行星轮偏斜，导致轮齿啮合接触区偏移，出现局部磨损加剧、噪音增大的问题，所以行星架通常采用整体式结构，用中碳钢加工后进行调质处理，保证足够的强度和刚性。齿轮的材料选择上，太阳轮和行星轮通常采用20CrMnTi渗碳淬火，齿面硬度达到58-62HRC，保证齿面有足够的耐磨性，内齿圈因为固定不转动，承受的冲击载荷相对较小，可以采用40Cr调质处理，齿面硬度达到240-280HB，既能满足强度要求，也能降低加工成本。在建模过程中，需要严格按照渐开线齿形生成齿轮轮廓，保证齿形参数的准确性，同时要做干涉检查，确认行星轮在公转和自转过程中，不会与内齿圈、太阳轮、行星架发生碰撞，三个行星轮的安装位置要保证周向均布，角度误差控制在0.1°以内，避免出现载荷分配不均的问题。这套轮系的输出端通常设计成法兰结构，方便与被驱动的负载连接，法兰上的安装孔位置度要控制在0.02mm以内，保证连接时的同轴度，避免输出端出现附加弯矩。
