平行三轴输出齿轮动力传动箱结构

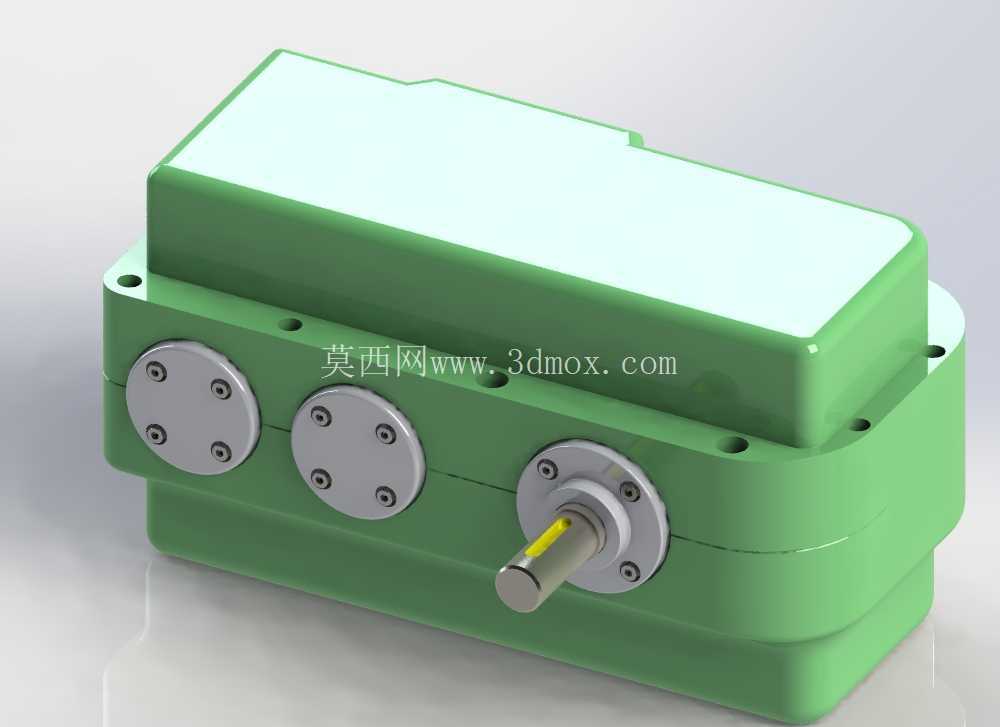

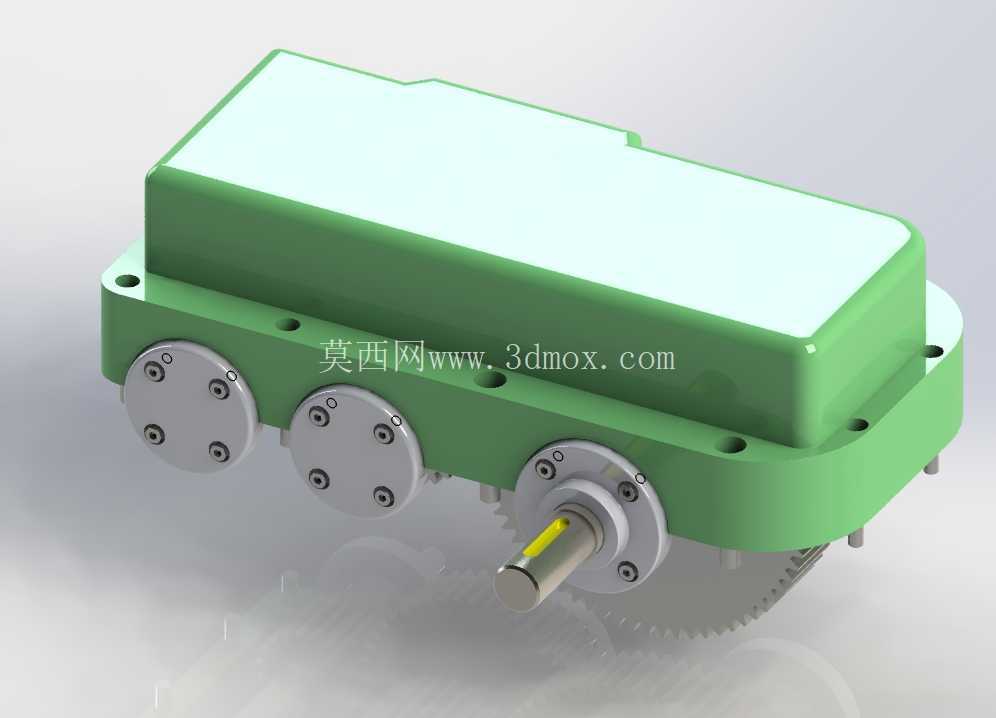

　　这款平行三轴输出的齿轮动力箱，在小型自动化输送线、桌面级非标工装、智能巡检小车的动力分配场景中适配性极强，区别于常规单输出轴的减速箱，它能在单动力输入的前提下，同步为三个平行排布的执行端提供转速扭矩匹配后的动力输出，省去了额外加装链轮、同步带分动结构的安装空间，也避免了多带传动带来的张紧调整、打滑丢转问题。从结构设计逻辑来看，箱体采用上下分体式装配结构，下半部分为承载齿轮组、输出轴轴承的安装基座，上半部分为密封防尘的箱盖，结合面沿箱体周向布置安装孔位，既可以通过螺栓实现上下箱体的紧固密封，基座侧面预留的通孔也能直接将整个动力箱固定在设备安装基板上，不需要额外设计转接安装支架。

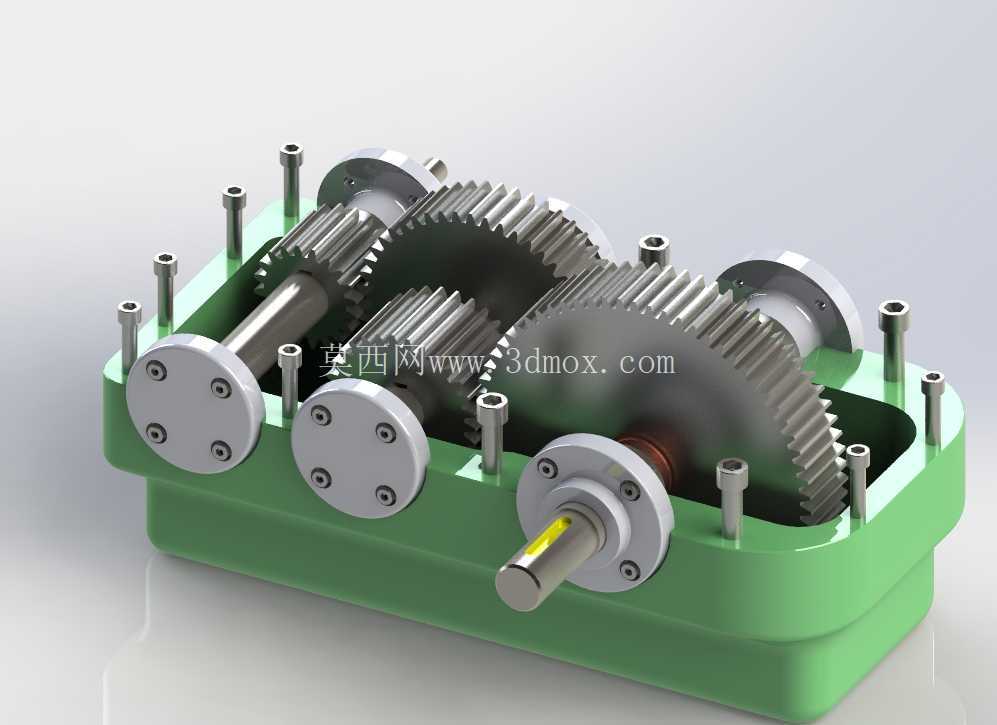

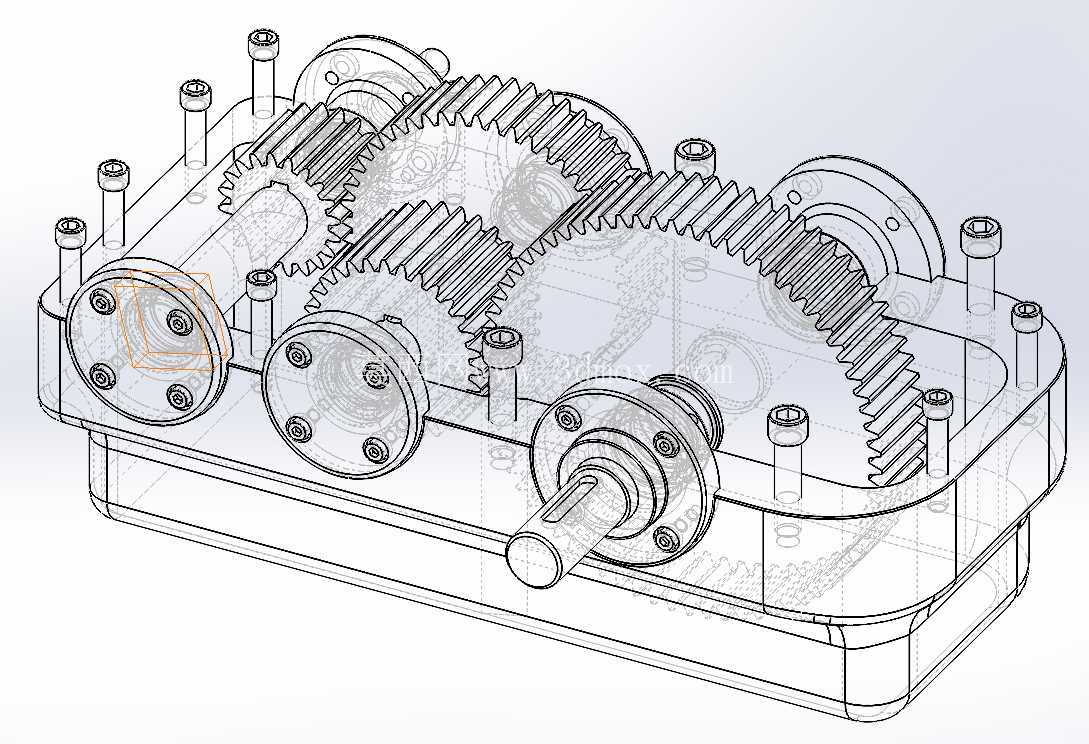

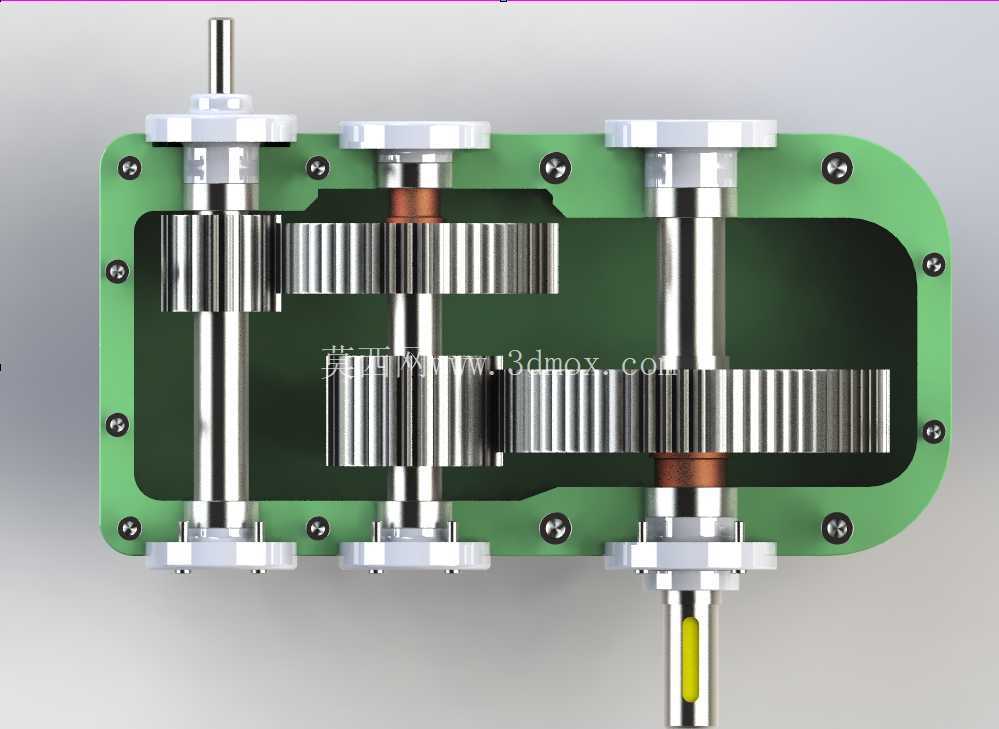

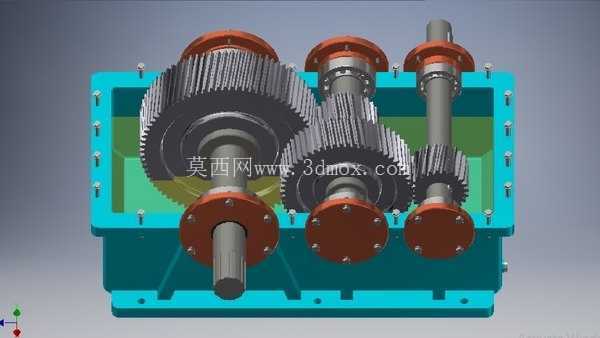

　　输入轴从箱体单侧伸出，轴端做了扁位结构，方便和驱动电机的输出轴通过联轴器直连，也能适配同步带轮、链轮的侧装输入需求，三个输出轴沿箱体长度方向平行排布，轴伸端的法兰定位面统一做了同轴度公差约束，保证外接执行轮、辊筒、连杆机构时不会出现偏载卡滞。内部齿轮组采用定轴轮系排布，输入轴的主动齿轮依次和三个输出轴上的从动齿轮啮合，通过不同齿数比的匹配实现固定减速比，在实际应用中可以根据负载端的转速扭矩需求，调整啮合齿轮的模数、齿数参数，不需要改动箱体的外部安装尺寸，就能覆盖不同负载等级的动力传输需求。

　　箱体的壁厚设计充分考虑了注塑或压铸成型的工艺性，转角位置都做了均匀的圆角过渡，避免成型过程中出现应力集中导致的箱体变形，轴承安装位的凸台结构做了加强筋补强，在输出轴承受径向负载的时候，能保证轴承位的形位公差不会因为长期受力出现偏移。安装边界上，整个箱体的长度方向尺寸适配常规200mm间距的铝型材安装框架，宽度方向不会超出型材安装面的边缘，输入轴和输出轴的中心高保持统一基准，在和驱动电机、外接执行机构对接的时候，不需要额外调整轴系的高度差，能大幅缩短设备组装时的调试周期。密封设计上，上下箱体结合面预留了密封胶条的安装槽，输出轴和箱体的配合位置加装了骨架油封，能在多粉尘、少量溅油的车间工况下，避免外部杂质进入箱体内磨损齿轮啮合面，也能防止箱体内的润滑脂渗漏污染周边的设备部件。在实际选型适配时，这类三输出齿轮动力箱常被用在小型分拣输送线的辊筒驱动场景，单台动力箱就能同时驱动三根输送辊，相比单轴减速器搭配链轮分动的结构，整体传动效率能提升15%左右，日常维护只需要定期从箱体预留的注油孔补充润滑脂即可，不需要频繁调整传动件的张紧度。

　　针对桌面级教学实验设备、小型移动机器人的动力分配场景，这款结构的轻量化设计优势也很明显，箱体采用工程塑料或压铸铝合金材质时，整体重量能控制在较低区间，不会给移动载具增加过多的负载负担，三个平行输出轴可以直接连接行走轮、作业执行机构，简化了底盘的传动结构设计。齿轮啮合的侧隙在设计时预留了合理的公差范围，既保证正反转切换时不会出现过大的回差，也能避免齿轮因为加工误差出现卡滞、运转噪音过大的问题，输出轴的轴承采用深沟球轴承支撑，能同时承受径向和少量轴向负载，适配多数轻载传动场景的受力需求。
