2804外旋翼无刷云台三轴稳定器电机

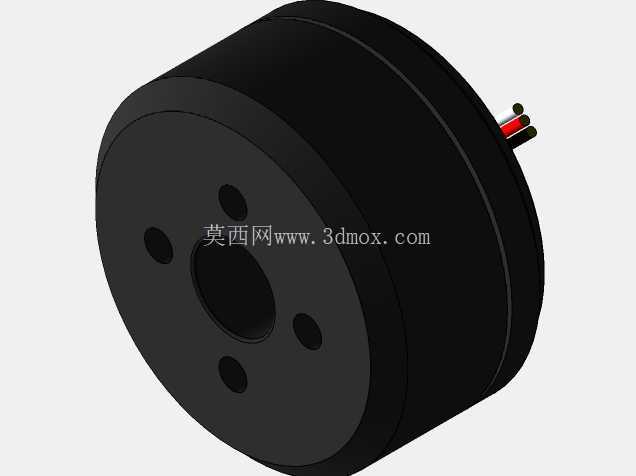

　　这款2804规格的外转子无刷电机，核心应用场景覆盖消费级航拍无人机云台、手持三轴稳定器、小型光电吊舱等需要高精度姿态控制的伺服驱动场景，区别于普通动力型无刷电机，它的设计取向完全偏向低速大扭矩、低齿槽转矩、运行平顺性，适配云台轴臂的直接驱动需求，省去额外减速齿轮结构带来的回程间隙，从驱动端保障稳定器的防抖精度。从实际用途来看，这类电机主要承担云台俯仰轴、横滚轴、航向轴的姿态调整驱动任务，当搭载的摄像模组受外力出现姿态偏移时，电机可配合陀螺仪、加速度计的实时反馈，输出精准的扭矩补偿，抵消外部振动、手持晃动带来的画面偏移，保证成像画面的平稳流畅，部分小型轻量化机器人关节、桌面级精密转台也会选用同规格电机做角度驱动。功能特性上，它采用外转子结构设计，转子外壳直接集成安装法兰面，定子部分预留中心过孔，可穿过信号线、供电线，适配云台内部的走线需求，避免线束外露干扰轴臂转动；出线端采用三根耐高温硅胶线，对应无刷电机的三相驱动接线，线径匹配该规格电机的额定电流需求，长时间运行不会出现线损过热问题；定子端的四个安装孔采用对称均布设计，可直接通过螺丝固定在云台的中心支架上，转子端的四个螺纹孔则用来连接对应轴臂的负载端，安装后同轴度公差控制在小范围内，避免高速转动时出现偏心振动。

　　设计思路层面，这款电机在建模时优先考虑了薄壁轻量化设计， ，外壳采用薄壁圆柱结构，在保证结构强度、足够磁钢安装空间的前提下尽可能压缩整体重量，适配航拍无人机、手持稳定器对负载重量的严苛要求——这类设备每增加一克重量，都会直接影响续航时长与手持使用的负重感；磁钢排布采用多极高槽数设计，相比少极数的动力电机，它的转动步距更小，低速运行时不会出现卡顿顿挫，扭矩输出更线性，配合FOC驱动方案可实现毫牛级的扭矩微调，满足云台高精度姿态控制的需求；中心通孔的尺寸设计兼顾了走线空间与定子绕组的排布空间，不会因为预留过孔压缩定子硅钢片的有效导磁面积，保证电机的扭矩输出效率。

　　外形尺寸与安装边界方面，这款电机整体外径为28mm量级，轴向厚度控制在较薄的区间，属于典型的薄型盘式无刷电机，不会占用过多轴臂方向的安装空间，适配紧凑型云台的堆叠设计需求；定子端的安装孔位采用圆周均布设计，孔位所在的分度圆直径经过标准化匹配，可兼容市面上多数同规格云台支架的安装尺寸，不需要额外做转接件即可完成装配；转子端的安装螺纹孔深度经过校核，可保证螺丝拧入后有足够的啮合长度，承受负载端摄像模组的重量不会出现滑牙、松动问题；电机的出线方向采用径向侧出设计，出线位置预留了线束弯折的避让空间，当轴臂做正负方向大角度转动时，线束不会被电机外壳与支架夹损，也不会因为线束的拉扯阻力影响电机的转动平顺性。

　　实际选型适配时需要注意，这类云台电机的KV值普遍偏低，适配低压直流供电场景，不能直接用大电流动力电调驱动，必须搭配云台专用的FOC驱动板，才能发挥其低振动、高精度控制的优势；安装时要保证定子与转子的同轴度，若装配时出现偏心，会导致电机转动时阻力增大、发热严重，甚至出现定子转子摩擦扫膛的问题，直接影响使用寿命。建模过程中对电机的所有配合面都做了公差预留，转子与定子的气隙宽度控制在合理区间，既保证气隙磁场的利用率，又避免加工装配误差导致的运动干涉，外壳的圆角、倒角细节都按照实际量产产品的工艺要求做了还原，可直接用于云台产品的结构虚拟装配、干涉检查，也可用来做产品展示的渲染素材。
