适配多旋翼无人机的5010外转子无刷电机

　　这款外转子无刷动力部件，核心适配14至18英寸规格的螺旋桨，KV值设定为360，支持2S至6S锂聚合物电池供电，主打高扭矩输出特性，主要面向多旋翼无人机、小型垂直起降航模、轻载工业巡检无人机的动力系统选型场景。从结构设计逻辑来看，采用外转子布局的核心考量是将永磁体直接集成在旋转外壳内侧，相比同尺寸内转子结构，能够获得更大的扭矩输出半径，在低转速区间即可输出足够拉力，匹配大尺寸螺旋桨时无需搭配高减速比减速组，直接降低动力系统的整体重量与传动损耗。

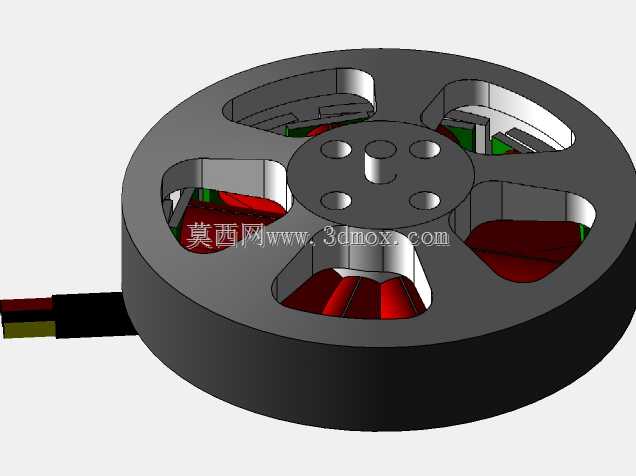

　　定子部分采用多槽集中绕组设计，绕组端部做了规整排布，既可以降低铜损提升运行效率，也能避免高速旋转时绕组与转子磁钢发生剐蹭，定子铁芯选用高导磁硅钢片叠压而成，叠片间做绝缘处理，减少交变磁场下的涡流损耗。转子外壳采用镂空辐条式结构，五处对称的镂空窗口一方面能够降低转子自身的转动惯量，提升动力响应速度，另一方面可以在电机运转时引导气流穿过定子绕组区域，带走绕组通电产生的热量，避免长时间大负载运行时出现绕组过热退磁的问题。转子端盖中心设置有凸起的定位轴台，端面上均匀分布四个安装孔位，安装时可以直接与螺旋桨安装座配合定位，保证螺旋桨旋转时的同轴度，减少动不平衡带来的振动。

　　电机出线端采用多股硅胶线引出，线芯做镀锡处理，能够承载大电流通过，出线根部做了防拉扯加固，避免装机布线时扯断内部绕组接线。从安装边界来看，电机主体外径为50mm，整体轴向高度10mm，属于典型的扁平式外转子结构，安装孔位采用行业通用的十字布局，孔距适配主流16mm、19mm间距的电机安装座，装机时不需要额外定制转接件，能够直接替换同规格的其他型号动力电机。在实际应用场景中，这款电机搭配15寸螺旋桨、6S电池供电时，单电机最大静拉力可达到3kg以上，四轴布局下即可支撑起飞重量8-12kg的多旋翼设备，既可以用于航拍无人机的动力配置，也能适配搭载小型作业载荷的农业植保、电力巡检类轻载工业无人机。

　　设计过程中针对航模类动力部件的常见失效点做了优化，比如转子磁钢采用耐高温牌号的钕铁硼材质，在120摄氏度工作温度下仍能保持稳定磁性能，避免长时间满油门运行出现磁钢退磁导致的动力衰减；轴承选用低阻力深沟球轴承，内外圈与转子轴、定子中心轴的配合公差控制在0.01mm以内，既保证旋转顺畅度，也能减少高速运转时的轴承旷量，延长电机使用寿命。在结构建模过程中，所有配合面均按照实际加工公差设定尺寸，转子外壳与端盖的配合采用止口定位，保证装配后转子与定子的同轴度，避免出现扫膛问题；绕组部分的建模还原了实际绕线的排布方式，能够直接用于后续的电磁仿真分析，验证不同电流下的扭矩输出特性与发热情况。对于结构设计从业者来说，这款模型可以作为无人机动力系统布局的参考部件，在进行机架设计时直接调取模型匹配安装孔位与避让空间，不需要反复测量电机实际尺寸，提升整体设计效率；对于航模选型人员来说，模型还原了电机的所有外形细节与安装尺寸，能够直接在三维装配环境中验证与螺旋桨、机臂、电调等周边部件的适配性，提前排查安装干涉问题。
