六旋翼小型无人机机架结构设计方案

这套六旋翼机架的结构设计，首先围绕低空作业场景的实际载荷需求展开，日常可搭载轻量化航拍模组、小型环境监测传感器、近距巡检摄像单元完成作业，适配农林植保小范围作业、电力线路近距巡检、航拍摄影、应急场景低空探查等多类使用场景，机架作为旋翼无人机的核心承载基体，需要同时兼顾结构强度、整机自重、振动抑制、部件安装兼容性多方面的工程要求。

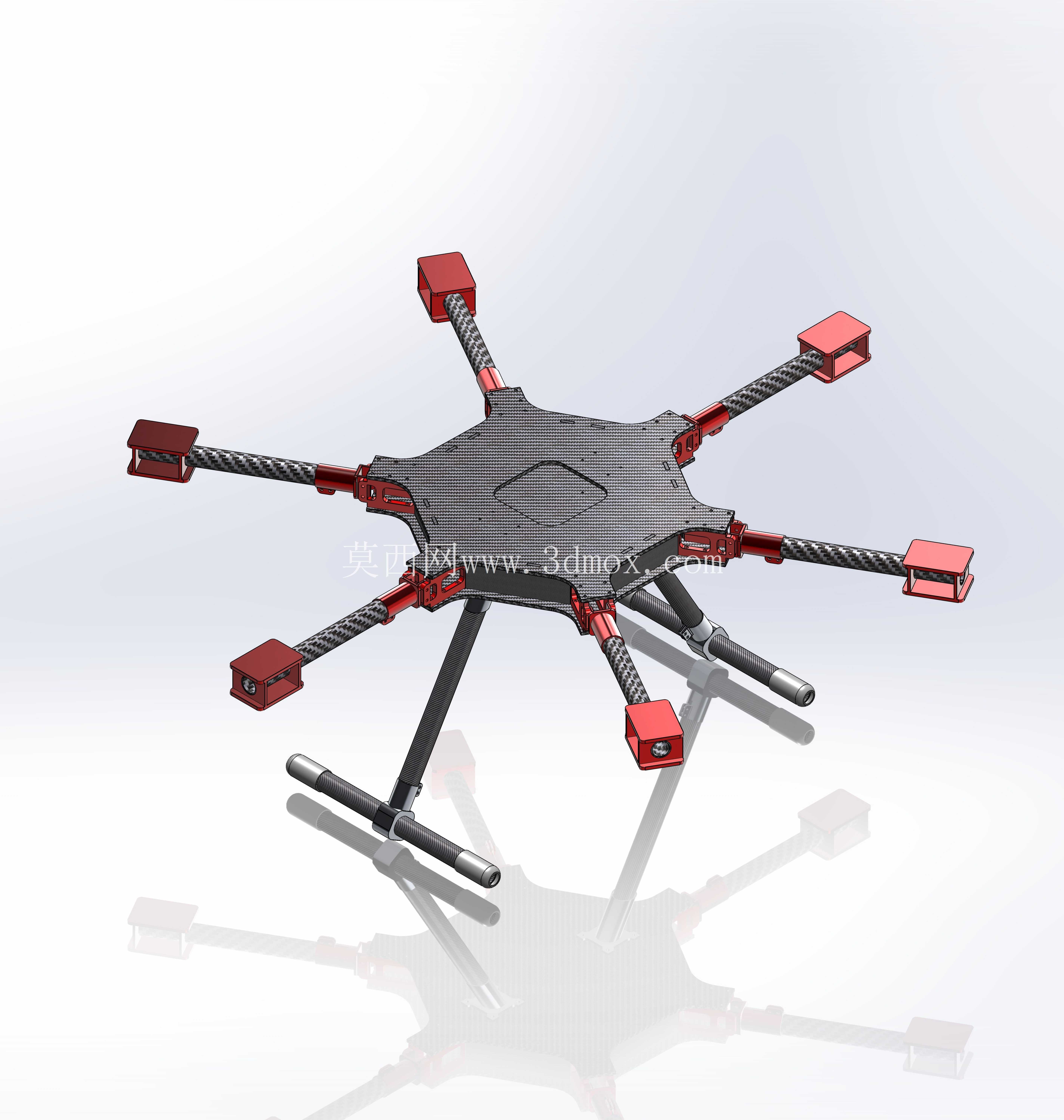

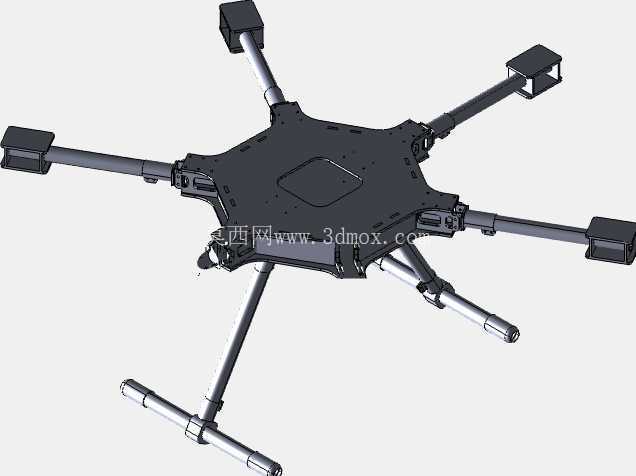

从结构布局来看，采用对称六轴放射式布局，六个机臂沿中心主板周向均匀分布，相邻机臂夹角保持60度，这种布局能让六个旋翼的拉力均匀作用在中心承载区域，相比四旋翼布局，单轴动力冗余度更高，单旋翼出现动力异常时，剩余五个旋翼可通过动力分配调整维持姿态稳定，大幅提升低空作业的安全系数，尤其适合在人员密集区域上方、复杂地形上空执行作业任务，降低坠机风险。中心主板采用层叠式承载结构，上层为核心安装平面，预留飞控模块、电池仓、电调组件、任务载荷的安装孔位，孔位采用通用化间距设计，可适配市面上主流的商用飞控硬件、标准规格锂聚合物电池、常见电调安装尺寸，无需额外打孔改造即可完成部件装配；下层预留减震挂载位，可直接挂载任务载荷，通过橡胶减震柱隔离旋翼转动带来的高频振动，避免振动传递至摄像、传感类载荷，影响成像清晰度或传感数据精度。

机臂部分采用碳管加金属连接端的组合结构，碳管主体选用高模量碳纤维卷制管材，兼顾轴向抗拉强度与轻量化特性，相比同强度的铝合金管材可降低40%左右的机臂自重，有效降低整机起飞重量，提升续航表现；机臂与中心板的连接端采用快拆式锁紧结构，日常收纳时可快速松开机臂锁紧件，将机臂折叠至与中心板平行的状态，大幅缩小收纳体积，方便外出作业时携带运输，作业时展开机臂后锁紧结构可提供足够的夹持力，避免飞行过程中机臂出现松动移位，机臂末端的电机安装座采用一体化铣削成型结构，安装平面平整度控制在0.1mm以内，保证电机安装后转轴与机臂平面垂直，避免电机安装倾斜带来的拉力损耗与姿态偏移，安装座预留标准电机孔距，可适配对应规格的无刷电机直接安装。起落架采用分体式支撑结构，两根横向支撑脚通过竖向支杆连接在中心板下方，支撑脚跨度经过重心匹配计算，保证整机在地面停放时的稳定性，即使在略有坡度的地面也不会出现侧翻，支杆高度预留足够的任务载荷挂载空间，避免挂载的摄像、传感设备在起降过程中与地面发生磕碰，支杆与中心板的连接位置设置有减震缓冲结构，可吸收降落时的冲击载荷，避免硬着陆时的冲击力直接传递至中心板上的精密电子部件，造成飞控、传感器等部件的损坏。

设计过程中针对整机的共振区间做了匹配优化，通过调整机臂管壁厚度、碳管长度、中心板厚度参数，让机架的固有振动频率避开常用旋翼转速对应的振动频率区间，避免飞行过程中出现机架共振，共振不仅会带来额外的功率损耗，还会放大整机振动幅度，影响飞控系统的姿态判断精度，严重时甚至会导致机臂结构疲劳断裂。整机的安装边界经过统一规划，所有外接部件的走线都预留了专用走线槽，可将电调线、电机线、信号线规整收纳在走线槽内，避免飞行过程中线材外露被旋翼打到，同时也能降低线材带来的额外风阻。机架的中心板边缘做了圆弧过渡处理，避免尖锐边角在装配、携带过程中划伤操作人员，同时也能减少飞行过程中的棱角风阻。从安装适配性来看，这套机架可适配6至10寸规格的螺旋桨，对应起飞重量区间覆盖1.2kg至3.5kg，可根据不同的作业需求搭配对应拉力的电机与螺旋桨组合，做轻量航拍配置时可搭配小尺寸低螺距桨降低飞行噪音，做载荷作业配置时可搭配大尺寸高螺距桨提升单轴拉力，满足不同场景的使用需求。机臂的连接结构经过反复的受力校核，在最大起飞重量下，机臂末端的形变量控制在0.5mm以内，不会因为飞行过程中的拉力负载出现明显的机臂形变，保证各个旋翼的拉力方向始终保持垂直向上，避免因机臂形变导致的姿态控制偏差。中心板的层叠结构之间预留了足够的散热间隙，电调工作时产生的热量可通过间隙中的空气流动快速散出，避免长时间飞行时电调积热过热导致动力输出异常。起落架的支撑脚末端套有防滑橡胶套，在光滑的硬质地面停放时可增加摩擦力，避免地面不平时出现滑动移位，同时橡胶套也能进一步吸收降落时的冲击，提升起降过程的结构稳定性。
