HC-SR501被动红外人体感应传感模块

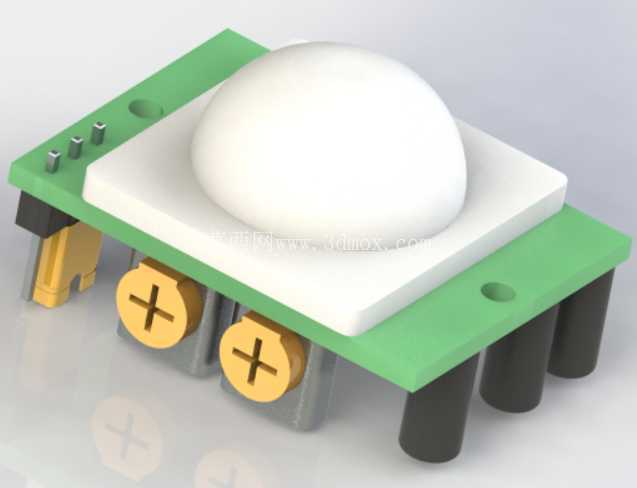

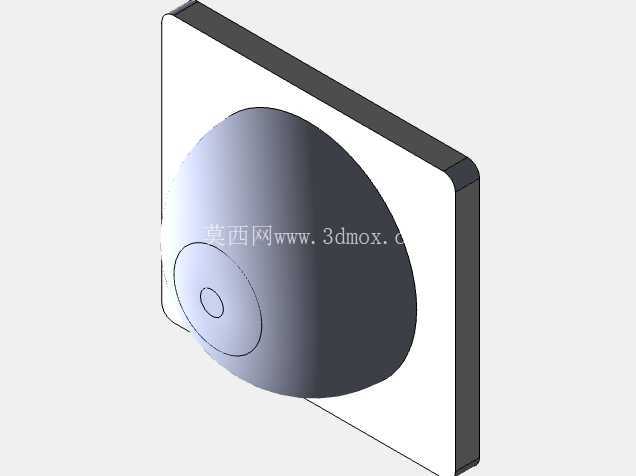

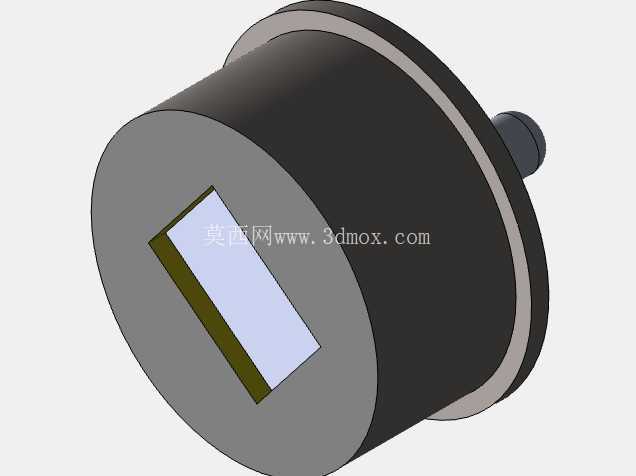

　　这款被动红外感应模块是热释电人体检测场景中应用极广的基础传感部件，在楼宇自控的公共区域照明触发、安防系统的非法入侵侦测、智能家居的人来灯亮逻辑触发、自助服务终端的待机唤醒、工业设备的人员靠近安全联锁等场景中，都是优先选用的低成本检测方案。模块整体采用层叠式结构布局，最上层是乳白色半球形菲涅尔透镜，这个透镜的作用是将探测区域内的红外热辐射折射汇聚到下方的热释电探测元上，同时通过透镜表面的分区棱纹，将探测范围划分为多个明暗交替的感应区，让移动的人体热源在穿过探测区域时，能在探测元上产生变化的热辐射信号，避免静止热源造成的误触发。

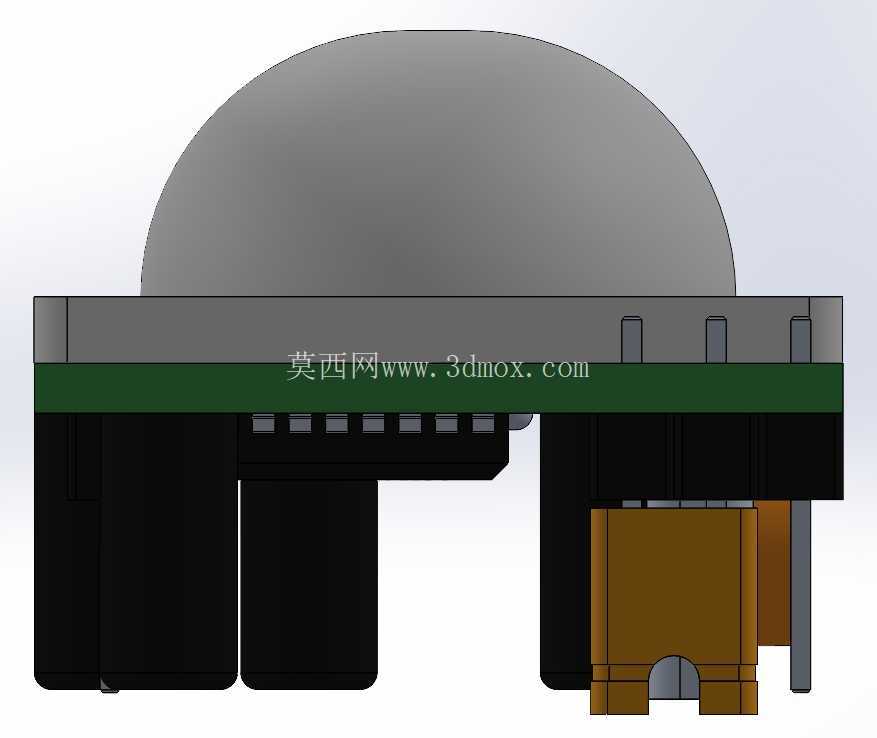

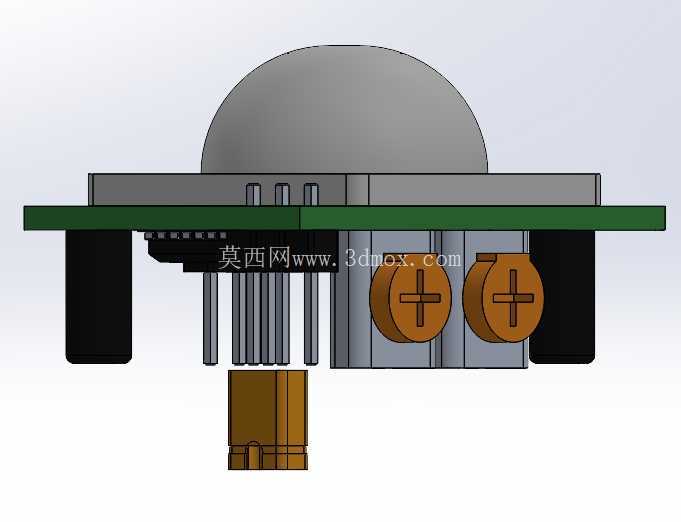

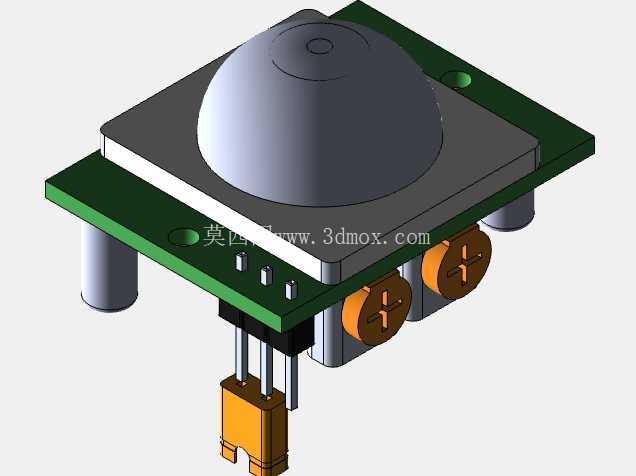

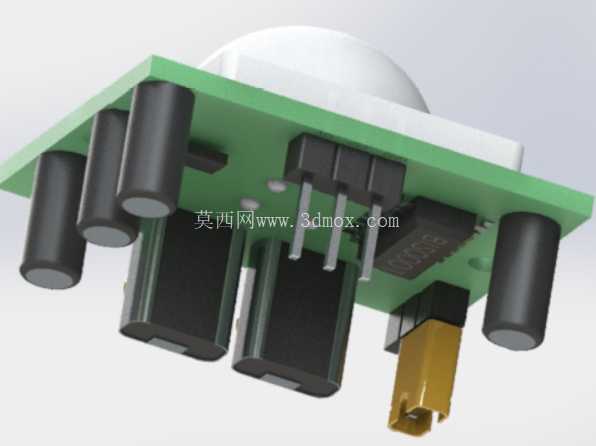

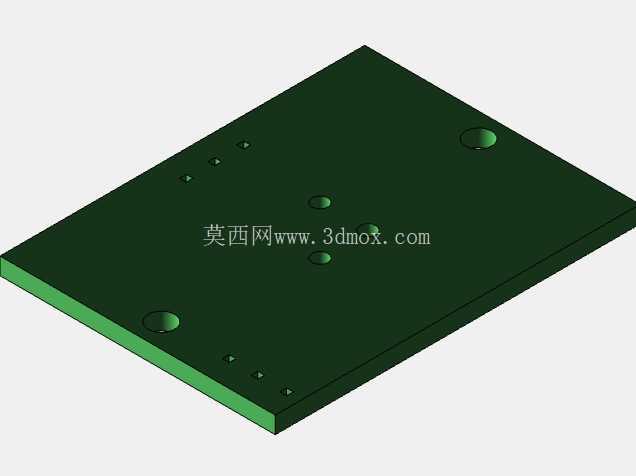

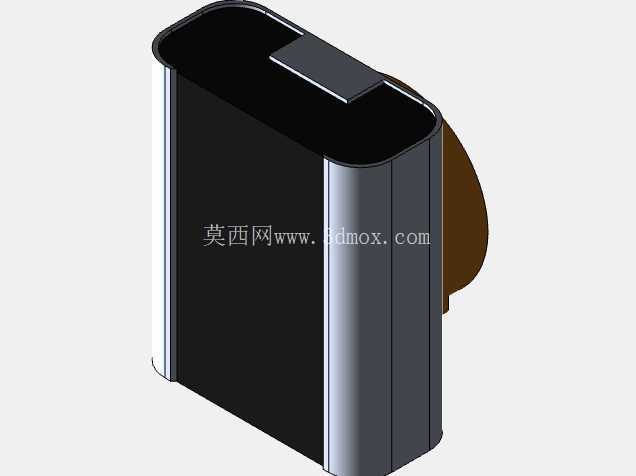

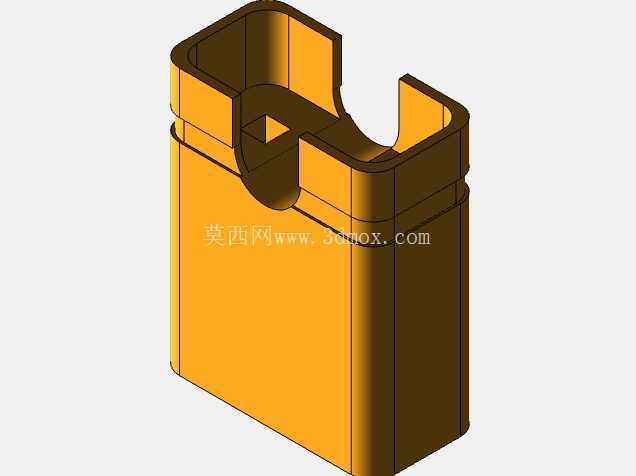

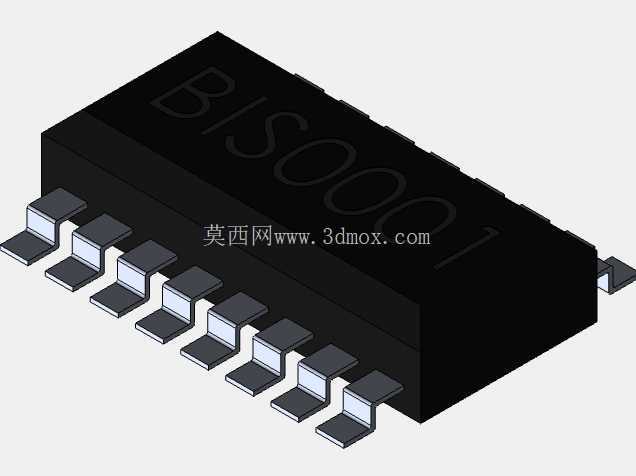

　　透镜下方是白色的传感信号处理电路承载区，集成了热释电探测元与信号放大、阈值比较、延时输出的核心处理电路，能够直接输出高低电平开关信号，不需要额外搭配信号调理电路，可直接接入单片机IO口或者继电器驱动回路，大幅降低了应用端的电路设计难度。模块的主承载基板为绿色玻纤PCB板，板上预留了两个圆形固定安装孔，安装孔的位置避开了底部的插针与电位器调节区域，在做结构安装设计时，可以直接通过M2或者M2.5的螺丝将模块固定在设备外壳的内部立柱上，安装时需要注意菲涅尔透镜的探测面要正对需要检测的区域，透镜前方不能有金属、亚克力等会遮挡红外辐射的遮挡物，否则会大幅缩减探测距离甚至造成探测失效。模块底部引出了三根功能插针，分别对应电源输入、信号输出、接地引脚，插针采用标准2.54mm间距排针，既可以直接焊接在主控电路板上，也可以通过杜邦线快速连接做原型验证，对于需要调节感应参数的应用场景，板载的两个十字调节电位器分别对应感应灵敏度与输出延时时间的调节，灵敏度调节可以改变探测距离的阈值，适配不同纵深的安装场景，延时调节则可以设置检测到人体后输出信号的持续时长，避免人员短暂停留时信号反复跳变。

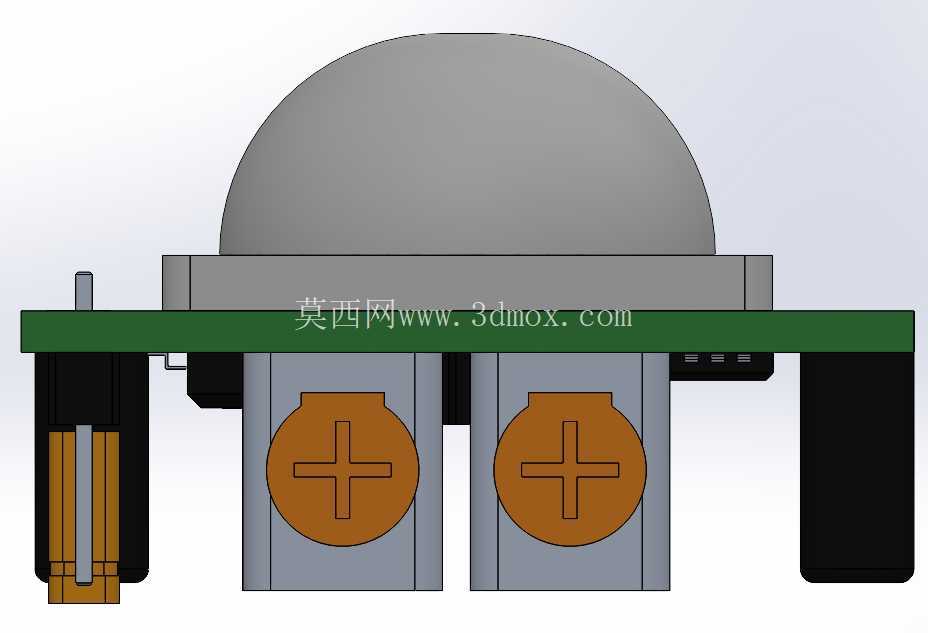

　　在做结构适配设计时，需要注意模块的整体高度边界，半球形透镜是整个模块的最高部位，在设计设备外壳的感应窗口时，窗口的内表面要和透镜顶点预留至少1mm的安全间隙，避免装配公差造成透镜被挤压磨损，同时窗口区域要尽量选用能透过8-12μm红外波段的材料，普通透明塑料会对这个波段的红外辐射产生较强的衰减，会直接影响探测灵敏度。模块侧面的黄色十字标识元件是可调电位器的调节端，在结构设计时如果需要预留现场调节的空间，要在对应的外壳位置预留调节孔，不需要现场调节的场景则可以将调节端朝向设备内部，避免无关人员误碰改变参数。

　　在实际工程应用中，这款模块的探测角度为锥形覆盖区域，水平探测角度约120度，垂直探测角度约60度，安装高度在2米到2.2米区间时能获得最优的探测范围，安装位置要避开空调出风口、暖气散热片等会产生温度快速变化的区域，也要避免正对阳光直射的方向，否则环境温度的快速变化会和人体热辐射信号产生混淆，提升误报概率。模块的电路设计已经做了基础的电源滤波处理，在常规的5V直流供电场景下可以稳定工作，但是在工业现场电磁环境复杂的场景下，最好在供电引脚处额外增加100μF的电解电容做去耦处理，避免电机启停、继电器动作产生的电源尖脉冲干扰模块的正常工作。从三维建模的角度来看，还原这个模块的时候需要重点关注几个装配公差敏感的尺寸：排针的伸出长度、固定孔的中心距、透镜的半球直径与突出高度，这些尺寸直接决定了模块能否顺利装配到对应的结构件中，尤其是透镜部分的曲面弧度，要和实际产品的菲涅尔透镜轮廓保持一致，否则在做结构干涉检查的时候会出现装配间隙误判。
