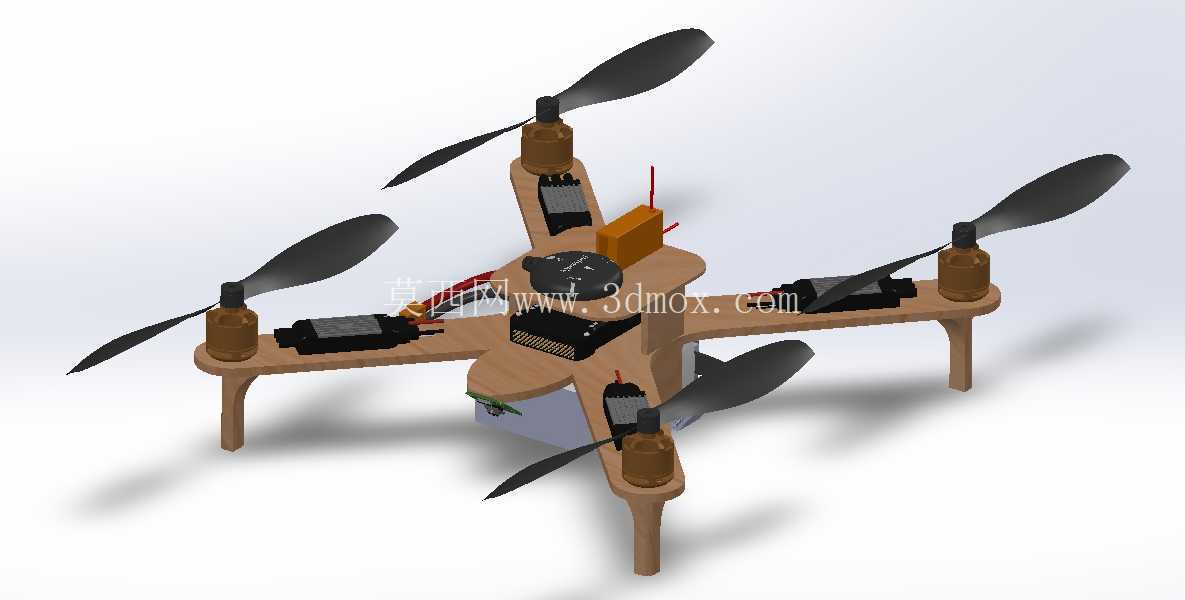

十寸轴距DIY FPV四旋翼飞行载具结构设计

　　该四旋翼飞行载具的机架采用CNC切削工艺加工成型，结构设计阶段优先兼顾结构强度与整机轻量化需求，机臂采用等长对称布局，单支机臂长度适配10英寸正反螺旋桨的安装需求，相邻机臂的螺旋桨旋转平面预留足够安全间隙，避免大机动飞行过程中桨叶发生碰擦，同时整机重心落在机架几何中心位置，降低飞控系统的姿态校准难度与飞行过程中的配平负担。动力系统匹配800KV-1200KV规格的外转子无刷电机，单支机臂对应安装一颗电机，配套40A-50A规格的电调为电机提供动力输出，该动力组合可适配4S规格锂聚合物电池，电池容量支持5000mAh-8000mAh区间，可在常规巡航负载下提供充足的续航时长，电调安装位预留了散热间隙，避免长时间大油门输出时电调过热触发保护。

　　飞控系统安装位位于机架中心层的核心区域，安装孔位兼容Betaflight F4、F7等主流开源飞控的安装尺寸，中心层采用分层堆叠设计，从下到上依次预留电池绑带固定位、飞控安装位、电调分电板安装位、GPS模块拓展位、FPV图像传输设备安装位，各层之间预留足够的接线空间，同时避免不同电子设备之间的信号干扰，机架支脚采用一体化切削成型的落地支撑结构，支脚高度预留了底部电池安装与FPV摄像头的俯仰调节空间，降落时可缓冲触地冲击，同时避免底部搭载的设备直接碰撞地面。

　　该载具的实际应用场景覆盖DIY航模爱好者的定制化组装、户外FPV穿越飞行、小范围区域的航拍作业、创客教育场景下的多旋翼飞行原理教学验证，机架的模块化设计支持使用者根据自身需求拓展搭载不同功能的负载，可选配GPS模块实现定点悬停、自动返航等辅助飞行功能，也可在机头位置集成FPV摄像头与图传设备，实现第一视角飞行操控。设计过程中针对机架的空气动力学特性做了针对性优化，机臂截面采用流线型设计，降低前飞过程中的空气阻力，电机安装座设置了微小的内倾角度，提升飞行过程中的姿态响应速度与稳定性，所有电子设备的安装位均预留了标准的M3安装孔位，兼容市面上主流的航模电子配件，无需二次打孔改装即可完成组装。

　　机架的安装边界经过精准核算，螺旋桨旋转时的最大外切圆直径控制在260mm左右，整机不含电池的裸架重量控制在合理区间，搭配对应容量电池后整机起飞重量可维持在动力系统的最优负载区间，既保证飞行过程中的抗风能力，也能避免动力过载导致的续航缩水与电机过热问题。机架的中心板预留了多处绑带穿槽，可根据不同的电池尺寸灵活调整绑带固定位置，适配不同容量、不同尺寸的4S锂聚合物电池，同时拓展安装位也支持使用者根据需求加装小型空投装置、LED夜航灯等拓展配件，满足不同场景下的使用需求。在结构强度校核阶段，针对机臂的受力情况做了针对性的加强设计，机臂与中心板的连接位置采用加宽过渡结构，避免飞行过程中机臂因振动产生疲劳断裂，支脚与机臂的连接位置做了圆弧过渡处理，分散降落时的冲击应力，提升整机的抗摔性能，适合DIY爱好者日常练习飞行时的使用需求，降低炸机后的维修成本。
