大比例遥控载具专用舵机结构设计

项目分类:通讯工具类 发布时间:2026-01-20 ID:1124231
  • 大比例遥控载具专用舵机结构设计
  • 大比例遥控载具专用舵机结构设计
  • 大比例遥控载具专用舵机结构设计
  • 大比例遥控载具专用舵机结构设计
  • 大比例遥控载具专用舵机结构设计
  • 大比例遥控载具专用舵机结构设计
  • 大比例遥控载具专用舵机结构设计
  • 大比例遥控载具专用舵机结构设计

做遥控模型动力执行端选型的工程师,大多碰到过小舵机扭矩不足、安装孔位不匹配大比例车架的问题,这款1/4比例的大尺寸舵机,就是针对重载遥控载具的转向、油门执行需求做的结构设计,适配1/4比例遥控卡车、攀爬车、工程模型这类负载较大的RC载具,解决常规小尺寸舵机在大比例模型上输出扭矩不够、安装刚性不足的痛点。

从安装边界来看,这款舵机的安装螺栓孔距设定为75mm×17mm,这个尺寸是匹配1/4比例载具的舵机安装位做的适配,建模的时候特意把安装凸台的厚度做了加厚处理,避免大扭矩输出时安装位出现应力开裂,安装孔采用通孔设计,适配M3规格的内六角固定螺丝,孔位周边做了0.5mm的沉台,螺丝锁紧后端面不会突出舵机本体表面,不会和车架上的其他运动部件产生干涉。

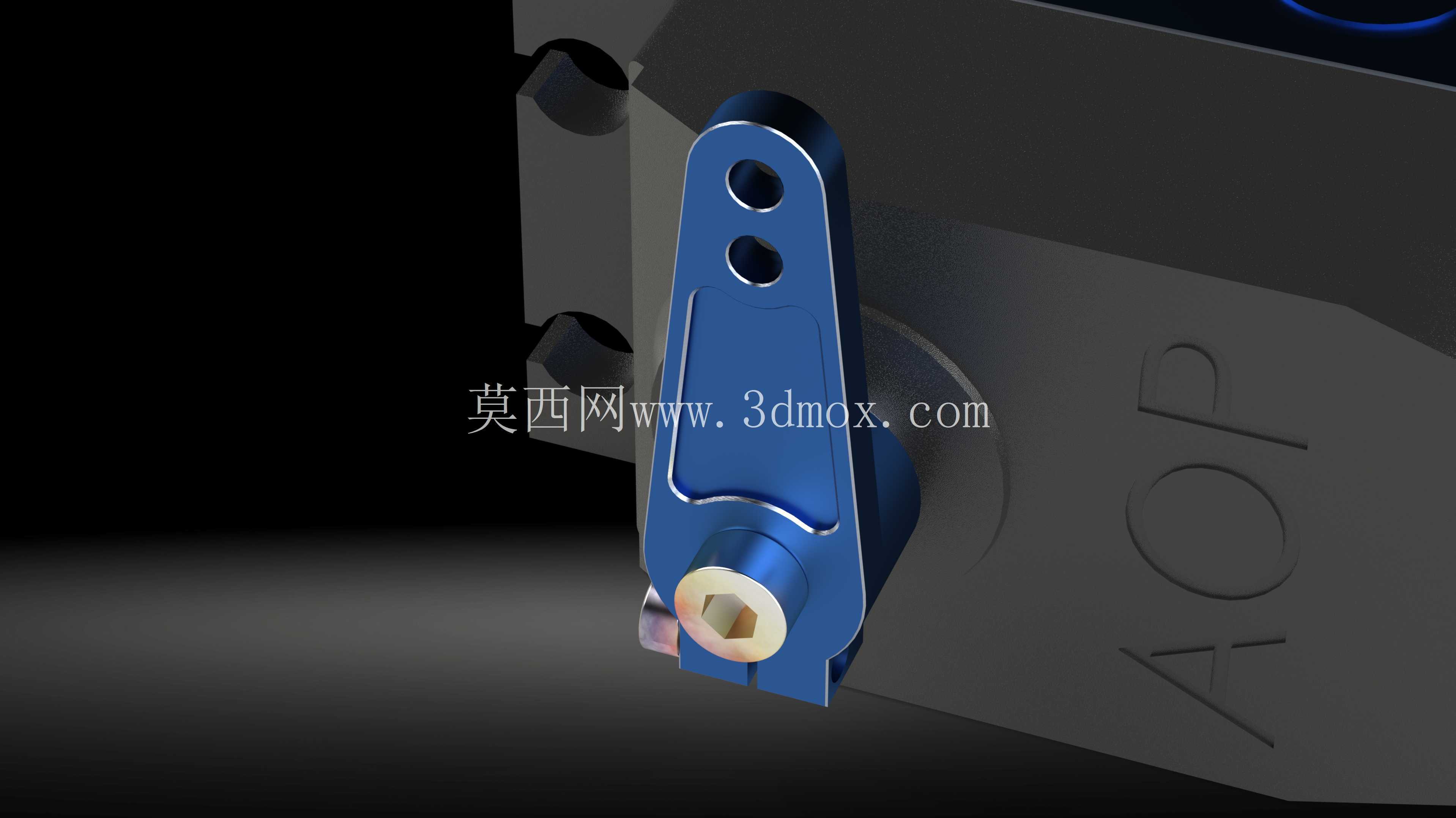

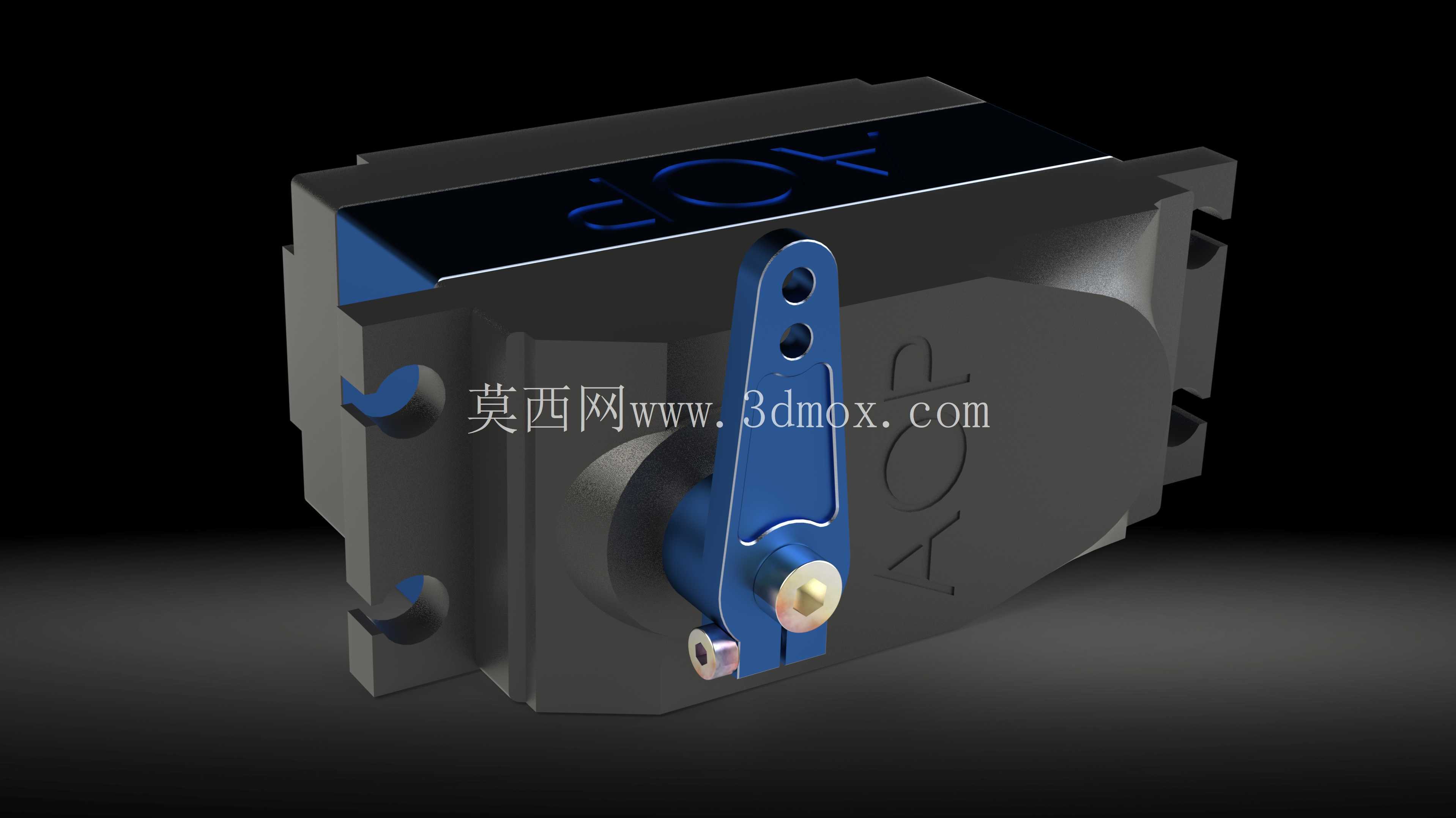

结构设计上,舵机的输出摇臂采用高强度蓝色工程塑料材质建模,摇臂上设置了三个不同半径的安装孔位,对应不同的舵机行程输出需求,用户可以根据转向角度、拉杆行程的实际需要选择对应的孔位安装,不用额外加工定制摇臂。输出轴采用金属嵌件设计,轴端做了D型切面,和摇臂的D型孔配合,避免大扭矩输出时摇臂和输出轴之间出现打滑空转的问题,轴端的固定螺丝孔位预留了足够的锁紧空间,常规的十字螺丝刀就能完成摇臂的锁紧固定,不用特殊工具。

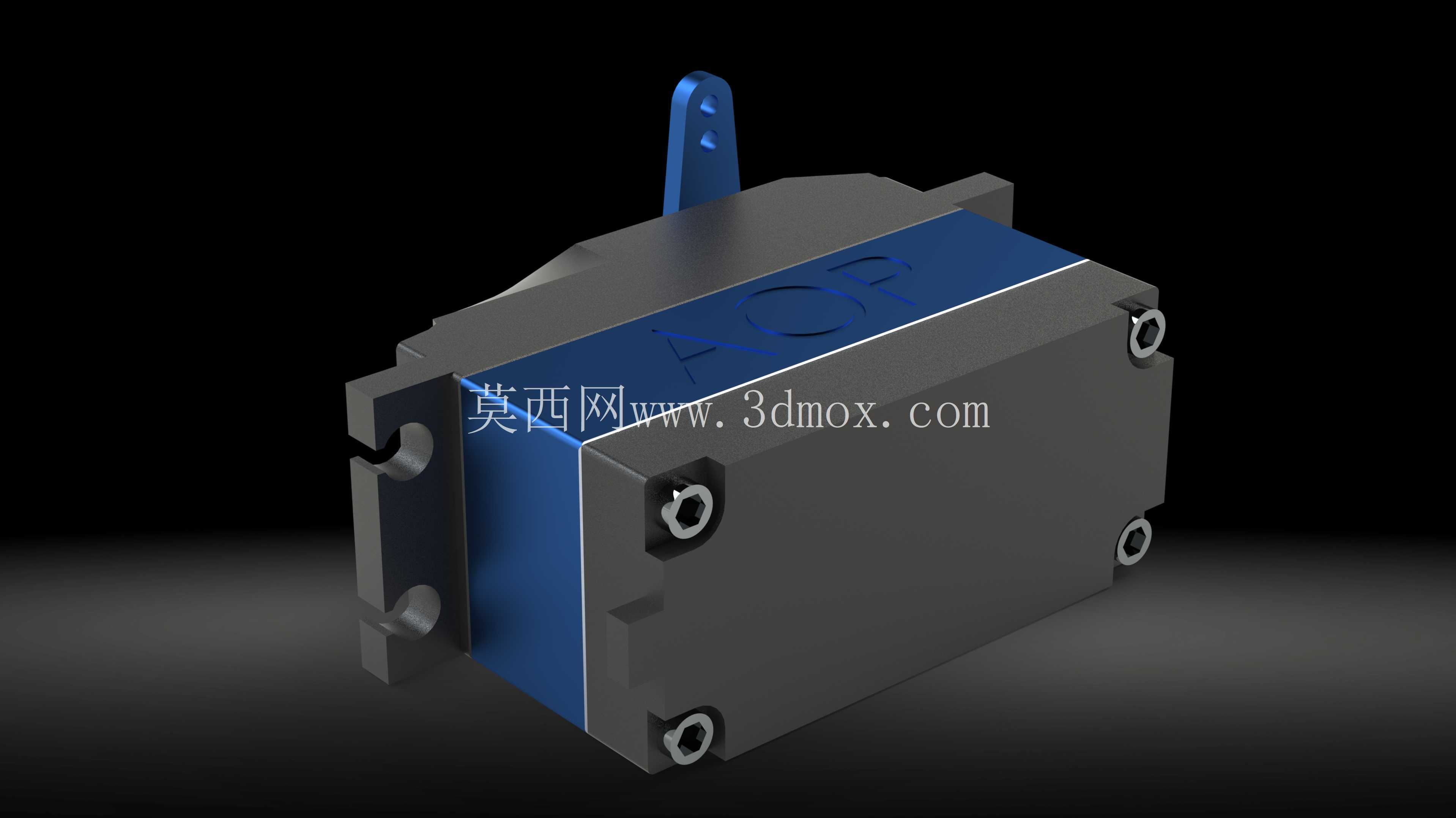

舵机本体的外壳采用分体式结构设计,上下壳之间通过定位止口配合,装配时可以快速对齐,减少装配错位带来的齿轮箱啮合间隙问题,外壳表面做了加强筋布局,在不增加整体壁厚的前提下提升外壳的抗冲击能力,毕竟RC载具在越野、碰撞场景下,舵机位置很容易受到侧向冲击力,加强筋的布局是沿着受力方向做的走向设计,能把冲击力均匀分散到整个壳体上,避免局部应力集中导致的壳体碎裂。

功能特性层面,这款舵机属于伺服执行部件,内部的齿轮组传动结构在建模时预留了合理的啮合间隙,既保证传动效率,又不会因为间隙过大导致舵机虚位超标,输出端的限位结构做了物理硬限位+软件行程限位的双重设计,避免舵机超行程转动导致内部齿轮打齿损坏。舵机的出线位置设置在本体侧面,走线方向和安装平面平行,不会和车架上的拉杆、悬挂部件产生剐蹭,出线口做了橡胶护套建模,减少走线处的应力集中,避免反复弯折导致线芯断裂。

实际应用场景里,除了常规的1/4比例遥控卡车、攀爬车的转向控制,这款舵机也可以用在大型航模的舵面控制、小型自动化装置的角度执行机构上,只要安装孔距匹配、扭矩需求符合参数范围,都可以直接选型使用。建模的时候把所有的配合公差都做了合理预留,比如齿轮轴和轴承的配合、输出轴和油封的配合、上下壳的止口配合,都按照注塑件的常规公差带做了偏移,实际开模生产的时候不需要再做额外的结构调整,能直接对接生产工艺。

从外形尺寸来看,舵机整体的长宽高比例是按照大扭矩舵机的常规布局做的优化,在保证内部齿轮组、电机、控制板有足够安装空间的前提下,尽可能压缩了本体的体积,避免在车架上占用过多的安装空间,本体侧面的散热槽结构建模,是针对大电流工作时的散热需求做的设计,能提升舵机长时间大负载工作时的散热效率,减少过热导致的扭矩衰减问题。输出摇臂的摆动角度范围设定为左右各60度,总行程120度,覆盖绝大多数RC载具的转向行程需求,不需要额外调整舵机的行程参数就能直接适配多数遥控接收机的输出信号。
