闭环控制24E1K-30型NEMA24步进电机

在自动化产线的点位输送、小型工装的精密进给、3D打印设备的轴系驱动、桌面级数控雕刻机的位移控制场景里，步进电机始终是兼顾成本与控制精度的核心执行元件，这款适配NEMA24安装规格的3Nm扭矩闭环步进电机，正是针对中低负载高精度传动需求开发的成熟结构方案。从实际选型适配的角度看，NEMA24安装规格对应的安装法兰边长为60mm，是小型自动化设备里应用覆盖率极高的安装尺寸段，既不会像42、57规格电机那样在3Nm持续输出工况下出现扭矩裕度不足、高速段扭矩掉幅过大的问题，也不会像86及以上规格电机那样占用过多安装空间、增加设备整体的结构重量。这款电机的本体结构采用方形叠片定子壳体搭配前端法兰安装面的设计，输出轴为单出轴D型切削结构，轴径、轴伸长度完全匹配NEMA24标准的安装边界，设计阶段就预留了与同步轮、联轴器、行星减速箱的对接公差，不需要额外做轴系改造就能直接适配市面上绝大多数同规格的传动连接件，能大幅缩短设备改型、样机调试阶段的结构适配周期。

不同于常规开环步进电机容易出现的丢步、过载堵转无反馈问题，这款电机采用闭环控制架构，后端集成的位置反馈元件能实时将转子位置信号回传至驱动器，控制回路可以根据实际位置偏差动态调整输出电流，在0-300rpm的常用转速段能稳定输出3Nm的持续扭矩，即使遇到瞬时负载波动也不会出现丢步导致的定位偏差，在点胶设备的Z轴升降、贴装设备的吸头位移、小型传送带的定距输送这类对定位重复精度有要求的场景里，不需要额外加装外部位置传感器就能达到±0.1°以内的定位精度，能有效简化设备的整体控制链路。从结构设计的细节来看，电机壳体表面做了轴向散热筋结构，叠片定子的压装公差控制在0.02mm以内，转子磁钢采用高矫顽力的稀土永磁材料，气隙均匀度控制在0.1mm以内，既保证了运行过程中的扭矩输出平稳性，也能降低高速运转时的电磁振动与噪音，在实验室检测设备、医疗采样装置这类对运行噪音有要求的场景里，1米范围内的运行噪音可以控制在50分贝以内，不会对周边环境造成额外的声污染。

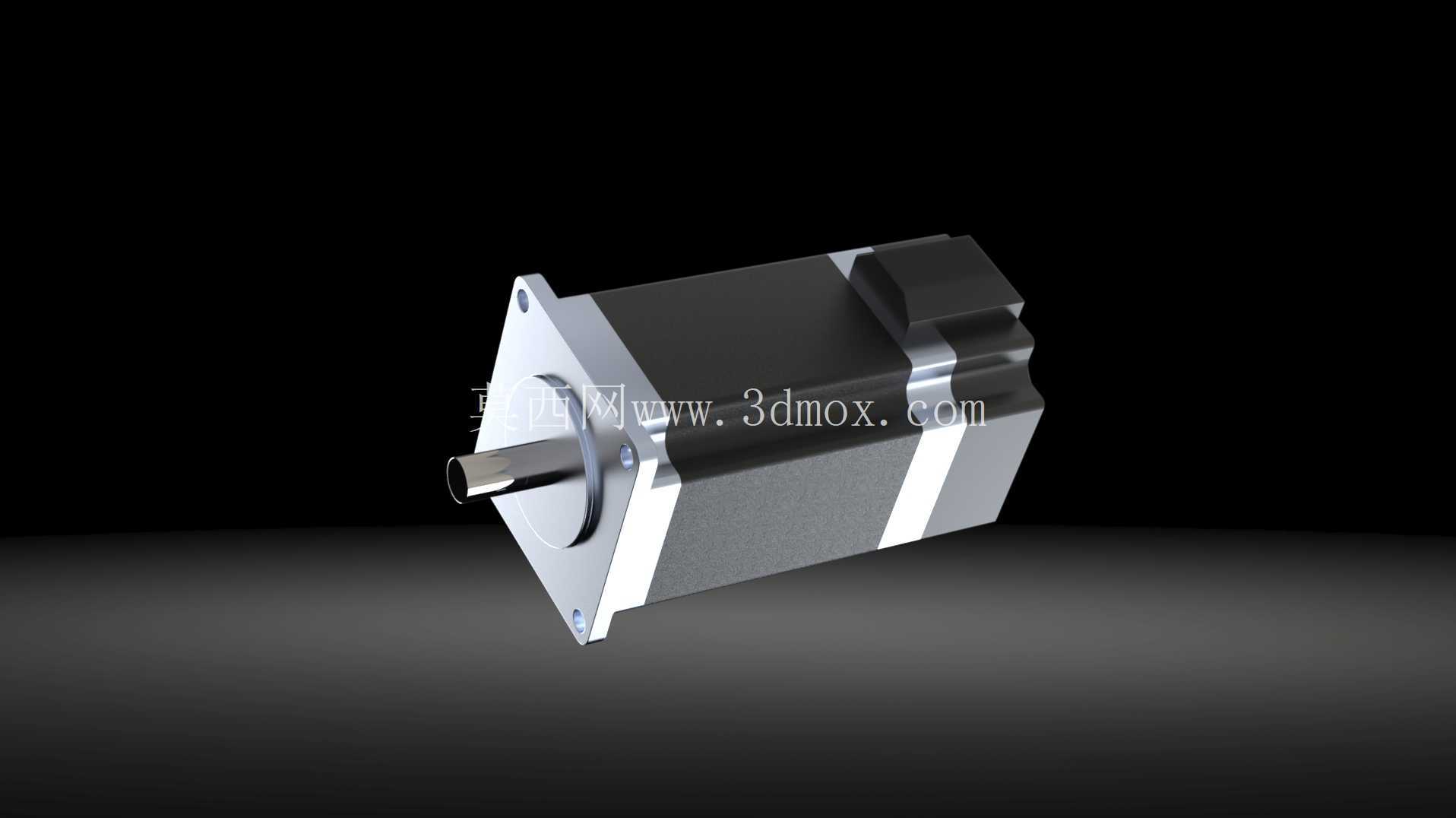

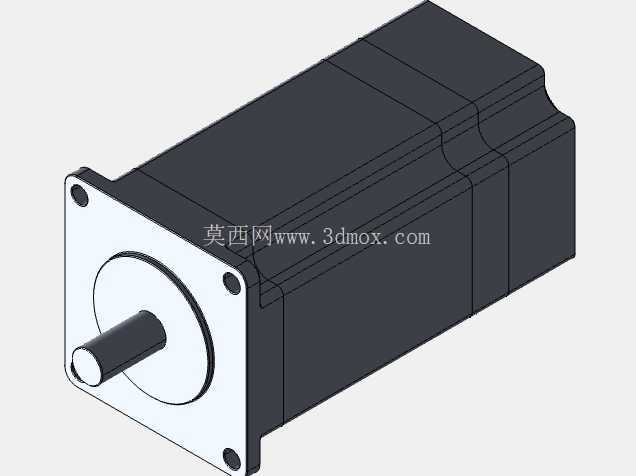

在安装边界的设计考量上，这款电机的前端法兰定位止口尺寸、安装孔位孔距完全遵循NEMA标准规范，四个安装孔为通孔设计，既可以从前端通过螺栓穿过法兰孔固定在设备安装立板上，也可以搭配配套的L型安装支架从侧面固定，适配不同设备的安装空间布局。出线端采用后置式航空插头设计，接线时不需要拆解电机本体就能完成动力线与编码器线的对接，防护等级达到IP54，能适应车间内有少量粉尘、切削液飞溅的常规工业环境，不需要额外加装防护外罩就能稳定运行。在实际的三维建模过程中，这个模型完整还原了电机本体的所有结构细节，包括前端法兰的倒角、输出轴的D型切削面、后端编码器舱的外形轮廓、壳体表面的散热筋结构，甚至安装孔的沉头深度、出线口的螺纹尺寸都按照实物1:1还原，结构工程师在做设备整体装配设计时，可以直接将这个模型导入装配体，不需要反复核对安装尺寸就能完成干涉检查、安装空间预留、传动链路的同轴度校验，能有效避免样机加工阶段出现的安装孔位错位、轴系对接不同心、周边结构与电机本体干涉等常见问题。

从实际应用的适配性来看，这款电机可以搭配不同减速比的行星减速箱使用，输出扭矩可以进一步放大到10Nm以上，适配小型回转工作台、自动拧螺丝机的主轴驱动、包装设备的送膜机构等需要更大输出扭矩的场景，不需要更换电机安装规格就能通过搭配减速箱实现不同的扭矩与转速输出需求，能大幅降低设备的备件种类，简化后期的维护流程。电机的转子惯量经过匹配设计，在频繁启停的往复运动工况下，加减速时间可以控制在50ms以内，不会出现过冲或者启动滞后的问题，在高速往复运动的点胶、焊锡设备上，能有效提升设备的运行节拍，同时保证长期运行的定位稳定性。
