做小型自动化项目和RC模型改装的工程师,大概率都遇到过执行器选型卡壳的情况——既要输出扭矩够、角度控制准,又要安装位适配紧凑空间,还要输出轴连接方式能兼容现有连杆结构,这款RC伺服结构刚好能覆盖这类场景的核心需求。从实际落地的场景来看,它既可以装在1:10比例的攀爬RC车上负责转向角度控制,也能固定在小型桌面自动化滑台上做工位的拨料、挡停动作,甚至学生做机械创新竞赛的小型机器人关节,也能直接拿这个结构做参考改安装位,不用从零开始搭伺服的壳体和传动结构。

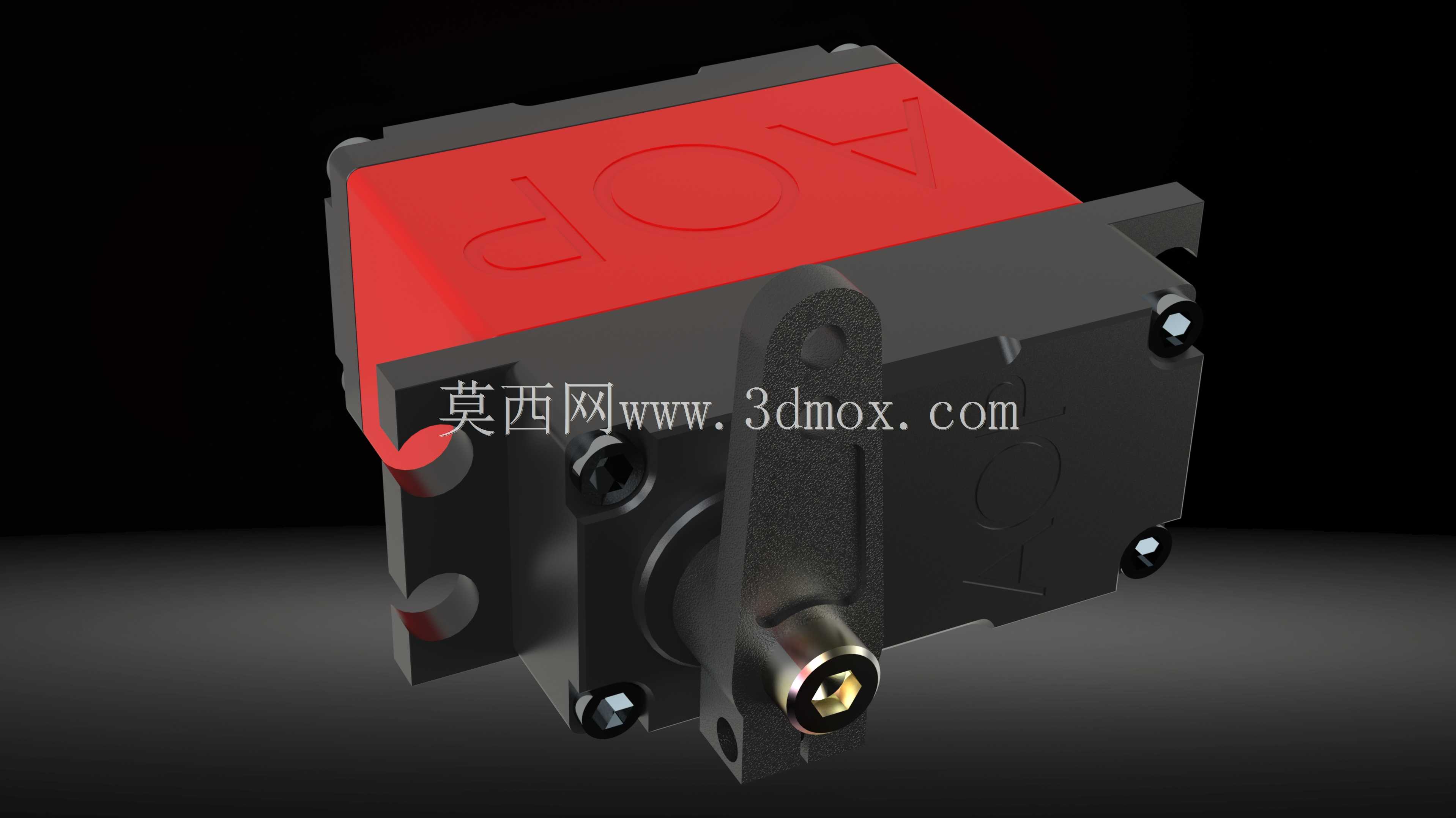

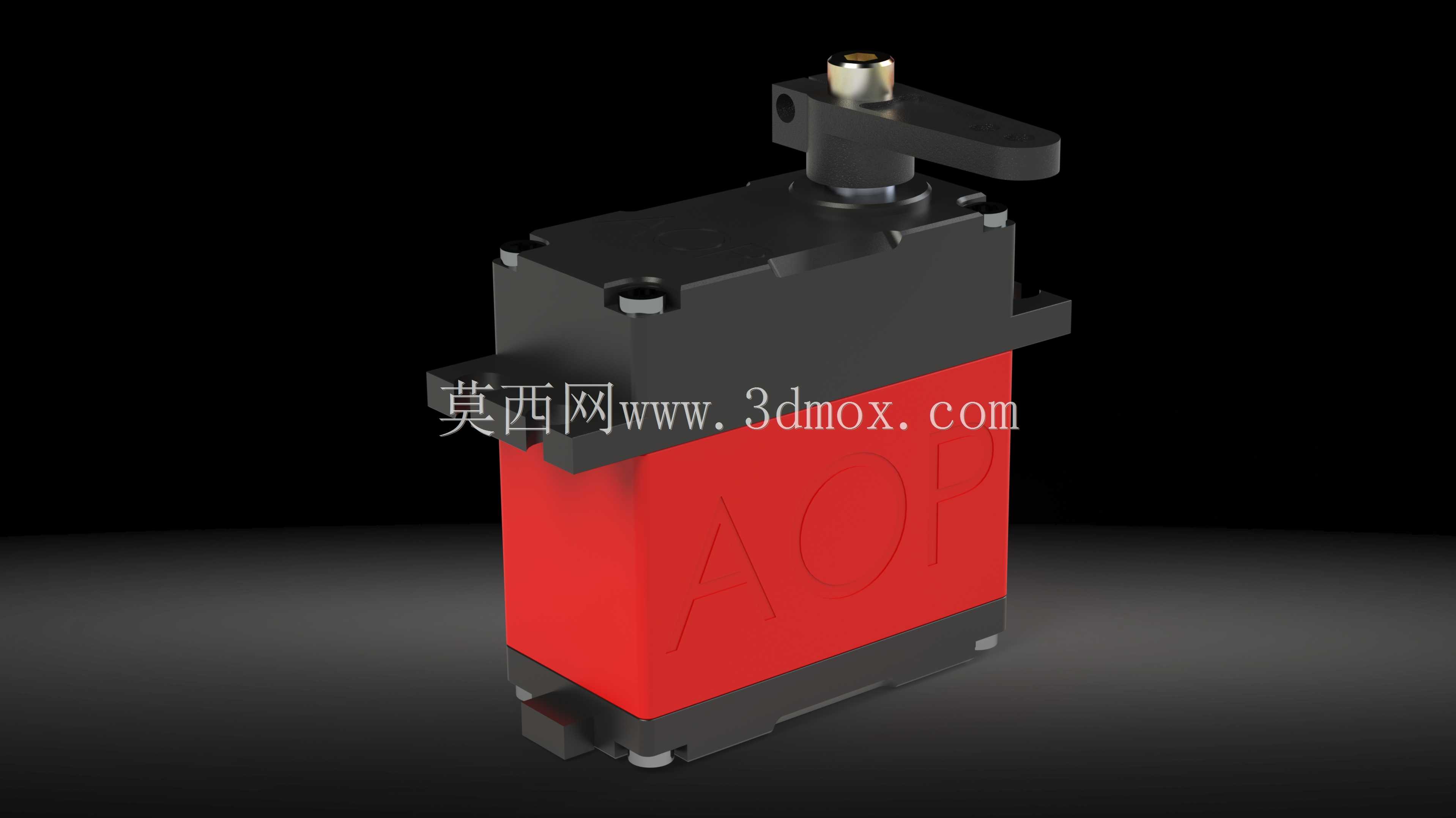

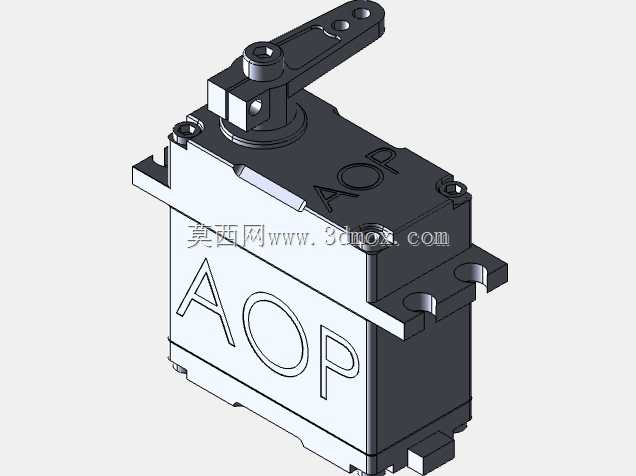

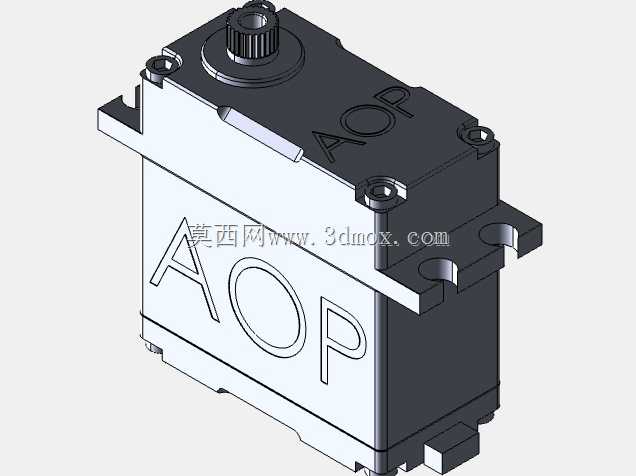

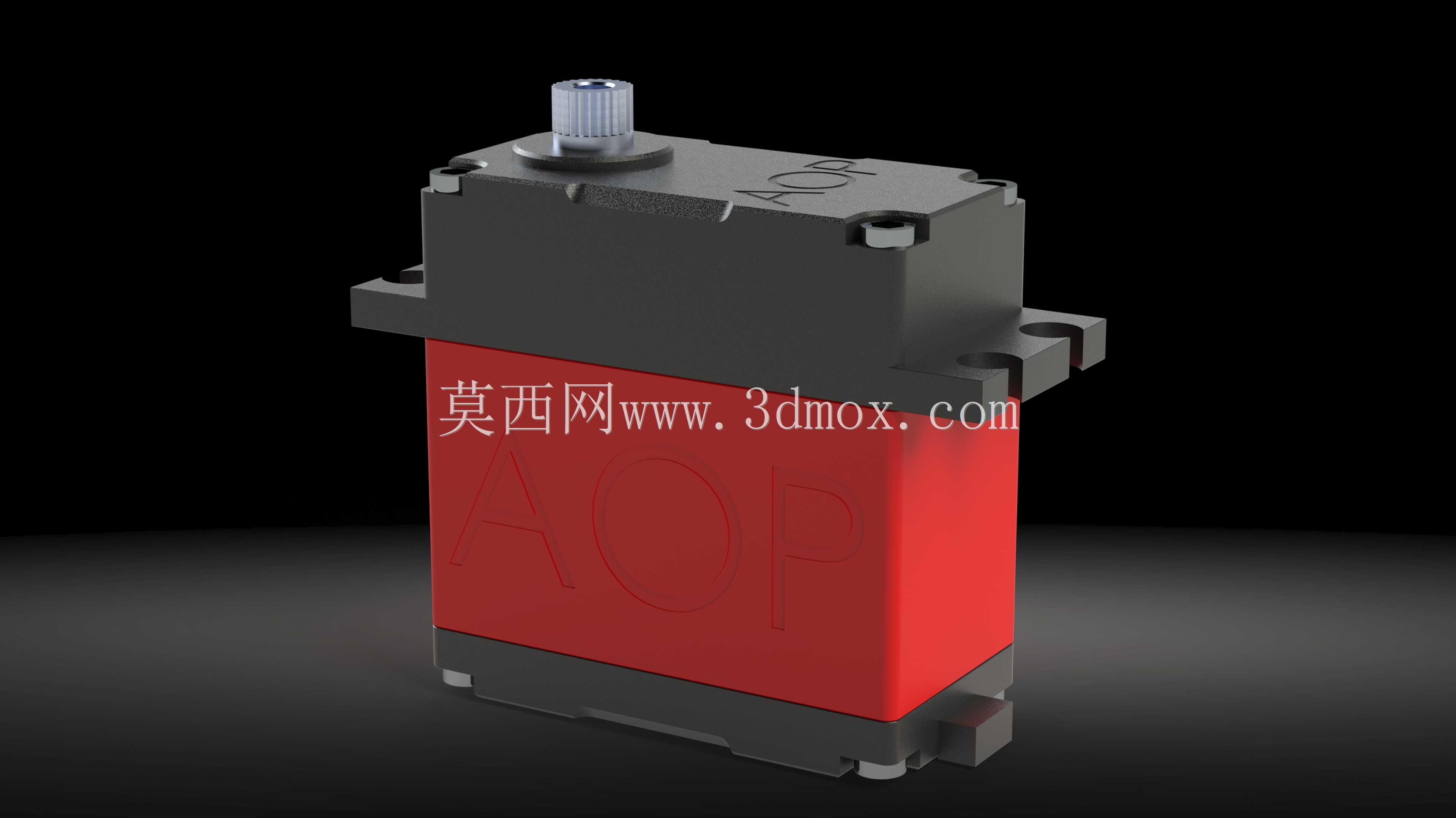

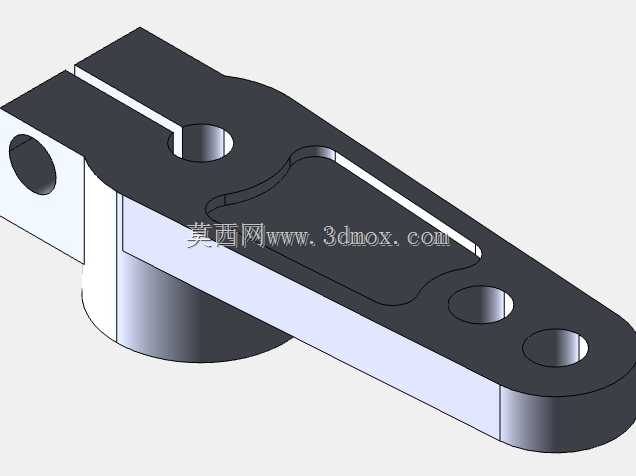

先讲实际使用里最核心的功能特性,这个伺服的输出轴采用金属齿嵌件设计,轴端预留了内六角锁紧位,装舵机臂的时候不用靠过盈配合硬压,拧紧紧定螺钉就能消除传动间隙,频繁正反转打角度的时候不会出现舵机臂松脱打滑的问题。壳体侧面做了两个对称的安装凸耳,每个凸耳上开了标准的圆形安装孔,孔位间距是行业通用的25mm标准舵机安装尺寸,不管是装在RC车的舵机固定座上,还是自动化设备的铝型材安装板上,都不用重新打孔改位,直接穿M3螺钉就能锁紧固定。顶部的红色端盖是可拆卸结构,后期如果要换内部电位器或者调整齿轮间隙,不用撬开整个壳体,拆下端盖的固定螺钉就能操作,维护便利性比一体封死的壳体好很多。
设计思路上,这个结构完全是围绕紧凑空间下的可靠传动做的,整个壳体的长宽尺寸控制在40mm见方以内,输出轴中心到壳体底部的高度刚好是标准舵机的16mm尺寸,不会出现装到RC车架上之后舵机底部蹭车架大梁的问题。内部的传动齿轮组预留了0.1mm的侧隙,既不会因为间隙太大导致转向虚位,也不会因为加工公差导致齿轮卡滞转不动,输出端的轴承位做了台阶定位,轴承压装之后不会出现轴向窜动,长时间带负载转动也不会出现轴晃的问题。壳体上的固定螺钉都做了沉头设计,螺钉头完全埋入壳体表面,不会凸出来刮到周边的走线或者连杆结构,细节上完全考虑了实际装配的干涉问题。

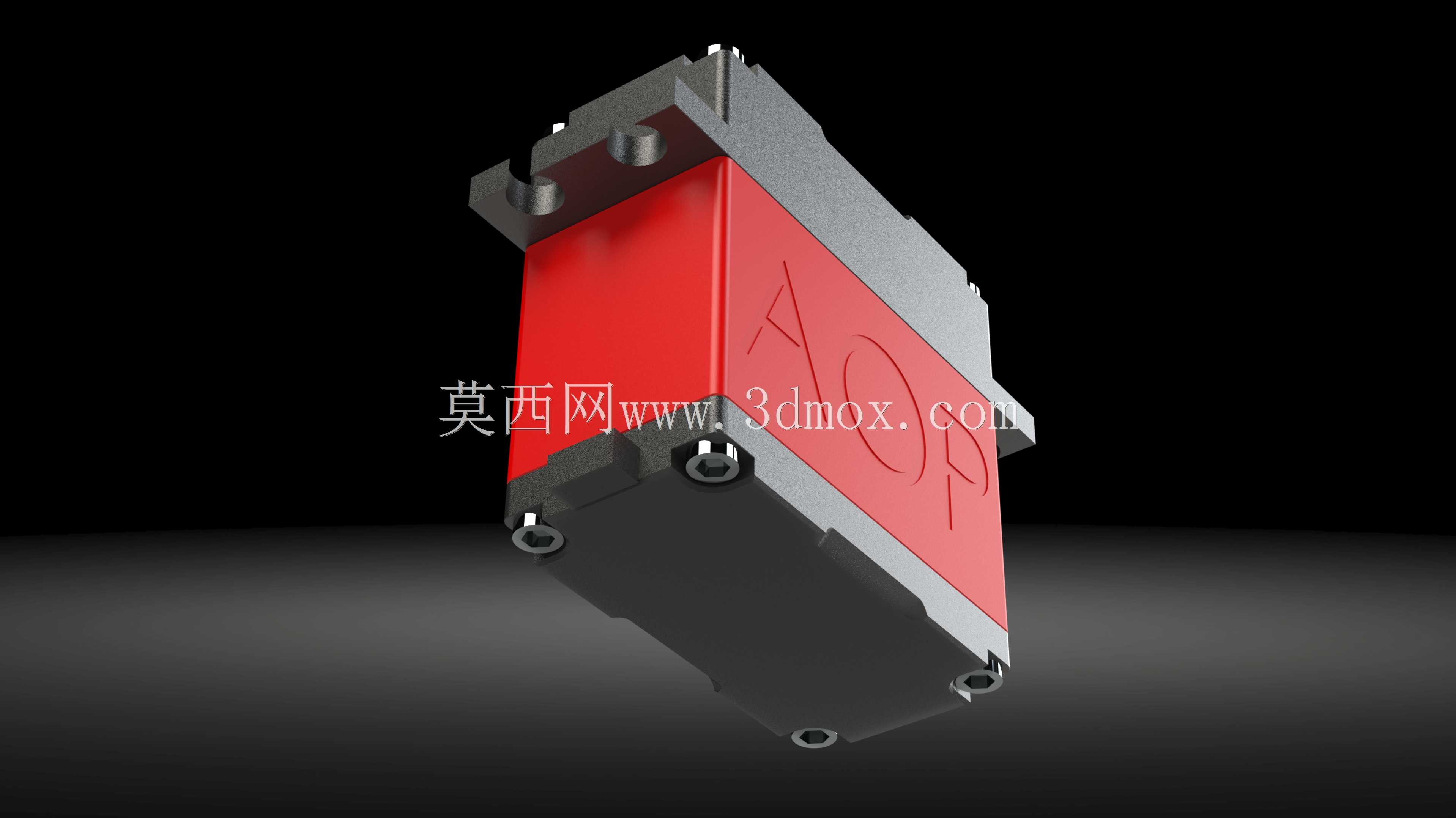

安装边界这块需要特别注意,输出轴的伸出长度是8mm,配套的标准金属舵机臂装上去之后,转动范围覆盖0-180度的时候,舵机臂末端的运动轨迹不会超出壳体侧面的安装凸耳范围,设计周边结构的时候只要在舵机周围预留2mm的安全间隙,就不会出现运动干涉。出线位置在壳体的后侧,线径预留的走槽深度是3mm,走线的时候可以顺着壳体侧面的凹槽固定,不会因为线凸出来被运动部件磨破外皮。壳体底部做了1mm的定位凸台,装到安装板上的时候可以先卡进对应的定位孔里预固定,拧螺钉的时候不用一直手扶着对位,装配效率能提不少。
从结构强度的角度看,壳体采用的是加纤尼龙材质的设计基准,输出齿轮用金属嵌件,日常RC车玩越野跳坡的时候,转向受到的冲击载荷能被壳体和齿轮组吸收,不会一撞就扫齿。做小型自动化项目的时候,带动1kg以内的负载做0-180度的角度摆动,连续运行的寿命也能满足项目需求,不用频繁更换执行件。很多新手做结构设计的时候,容易忽略伺服安装位的公差配合,要么孔位留小了装不进去,要么输出轴的高度留不对导致连杆别劲,参考这个结构的安装尺寸来画固定座,能避开很多常见的装配坑,不管是做模型改装还是小型自动化设备的执行端,都能直接复用这套安装逻辑,减少反复改图的工作量。
