车间物料自动搬运AGV小车结构设计

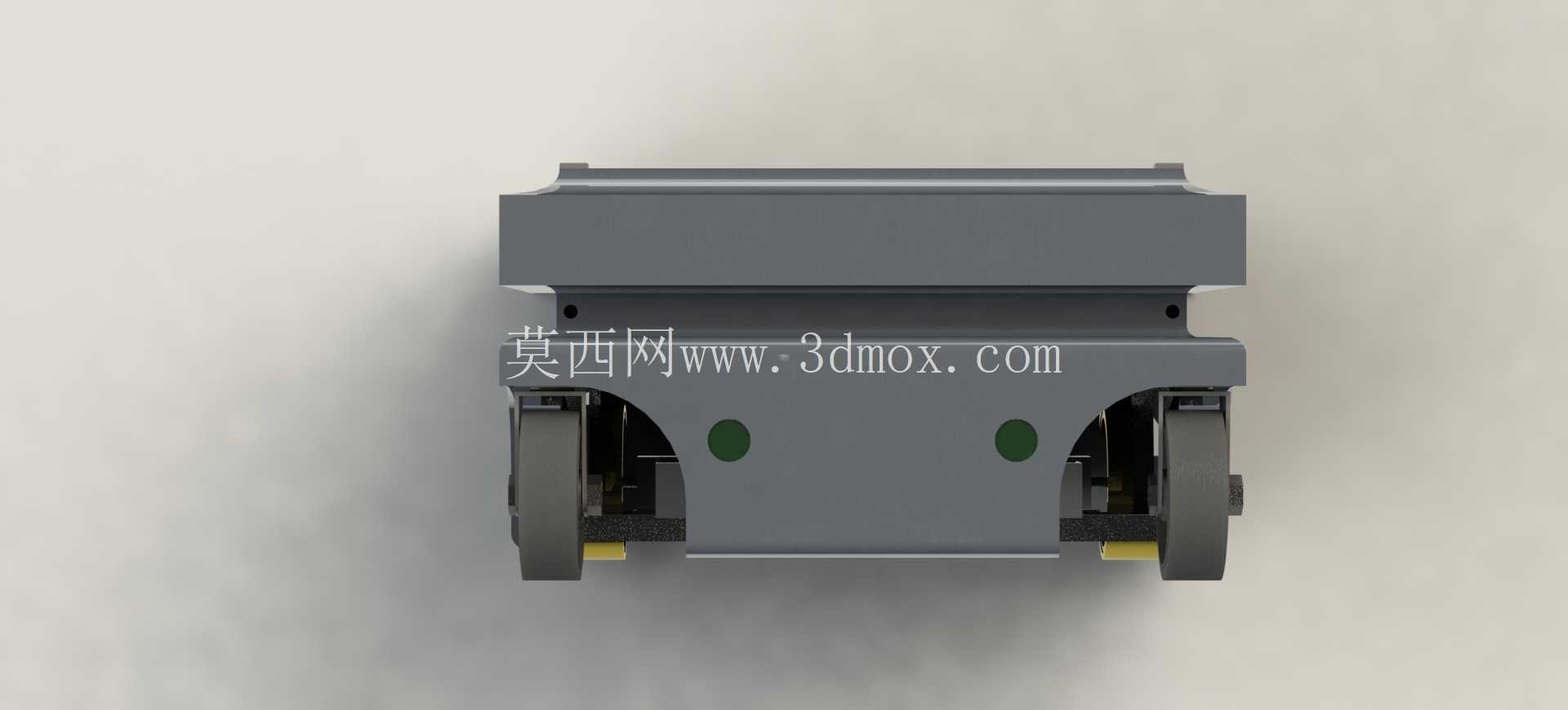

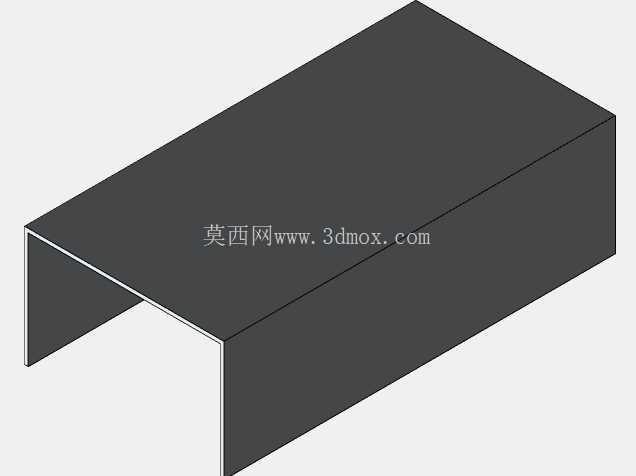

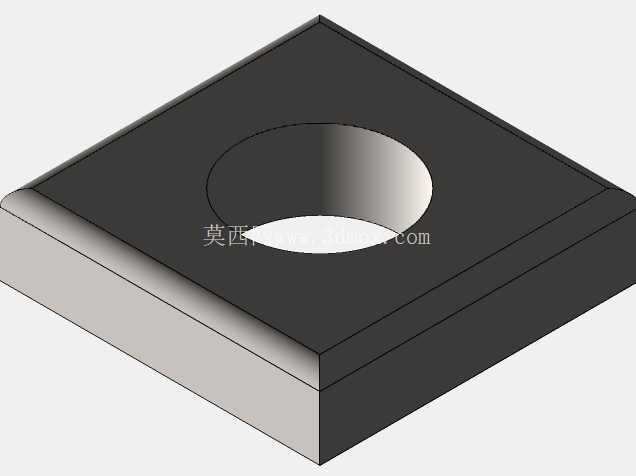

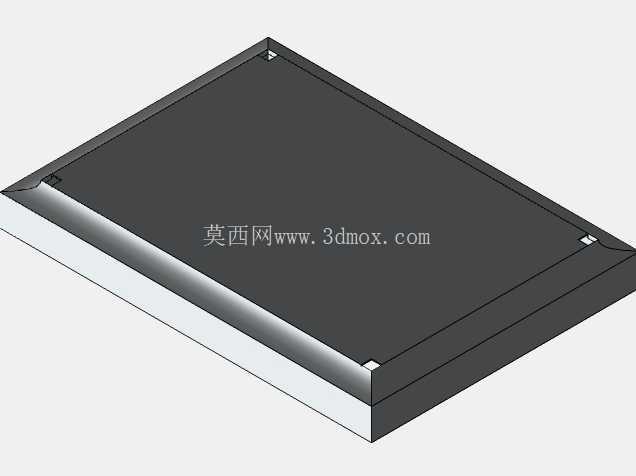

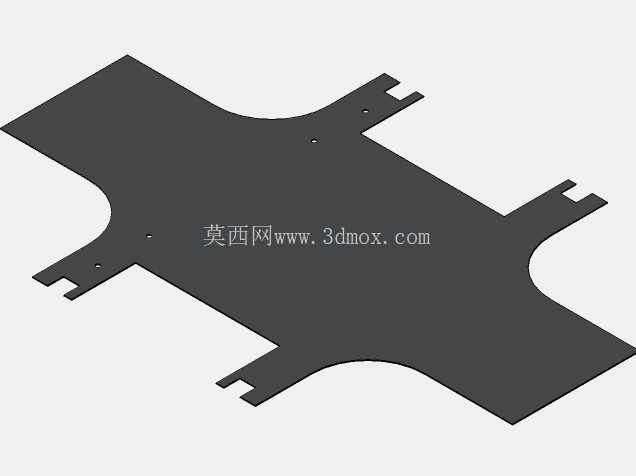

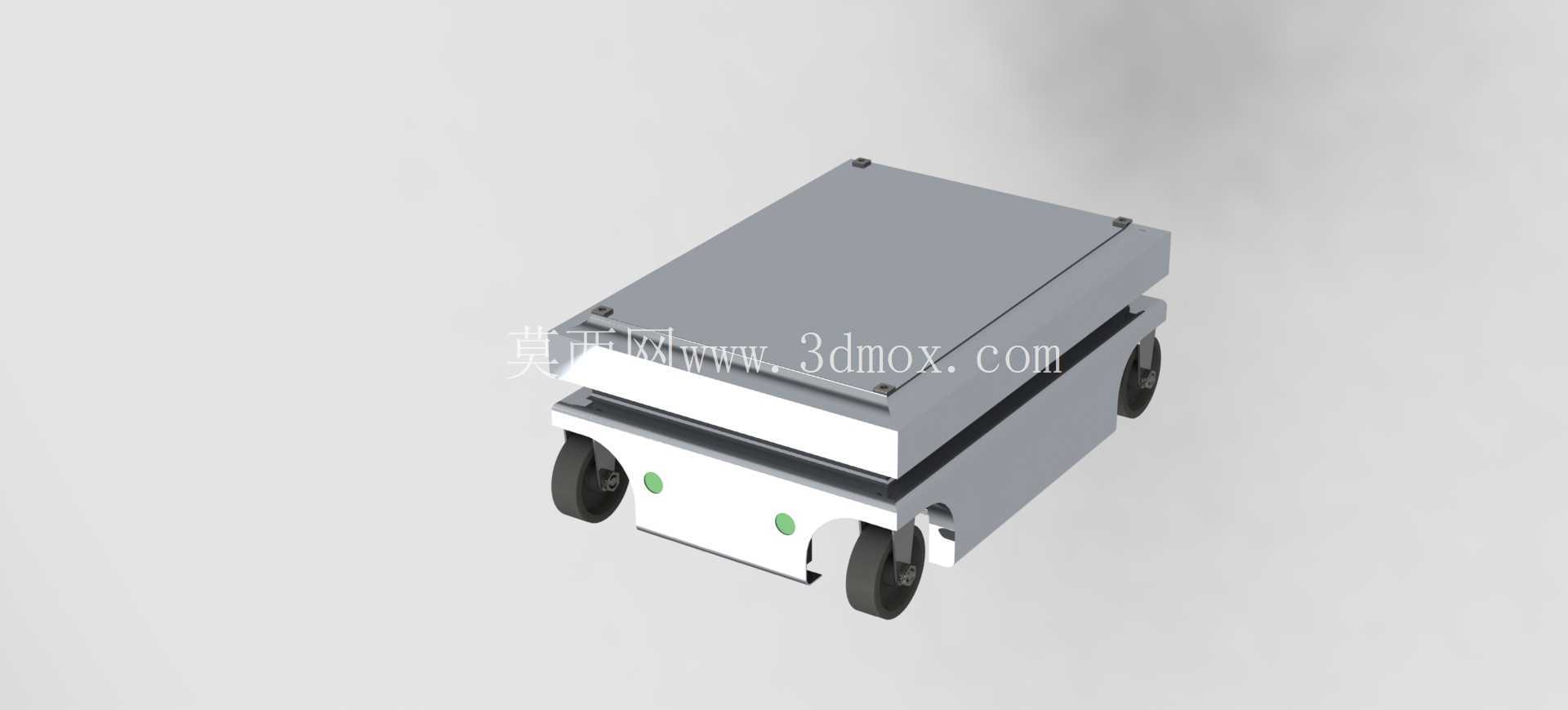

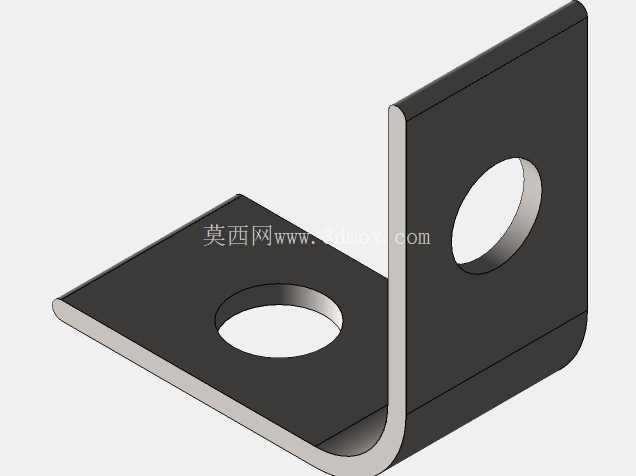

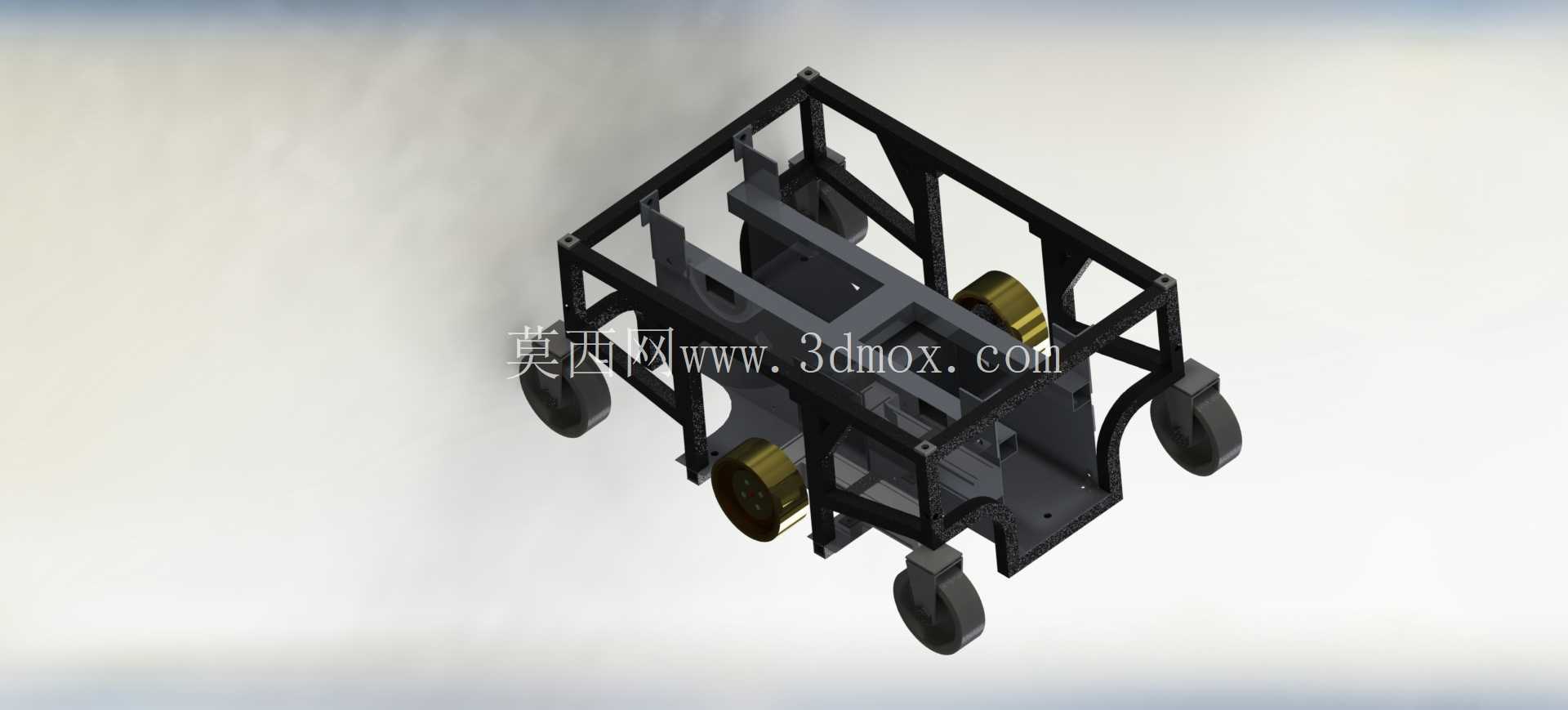

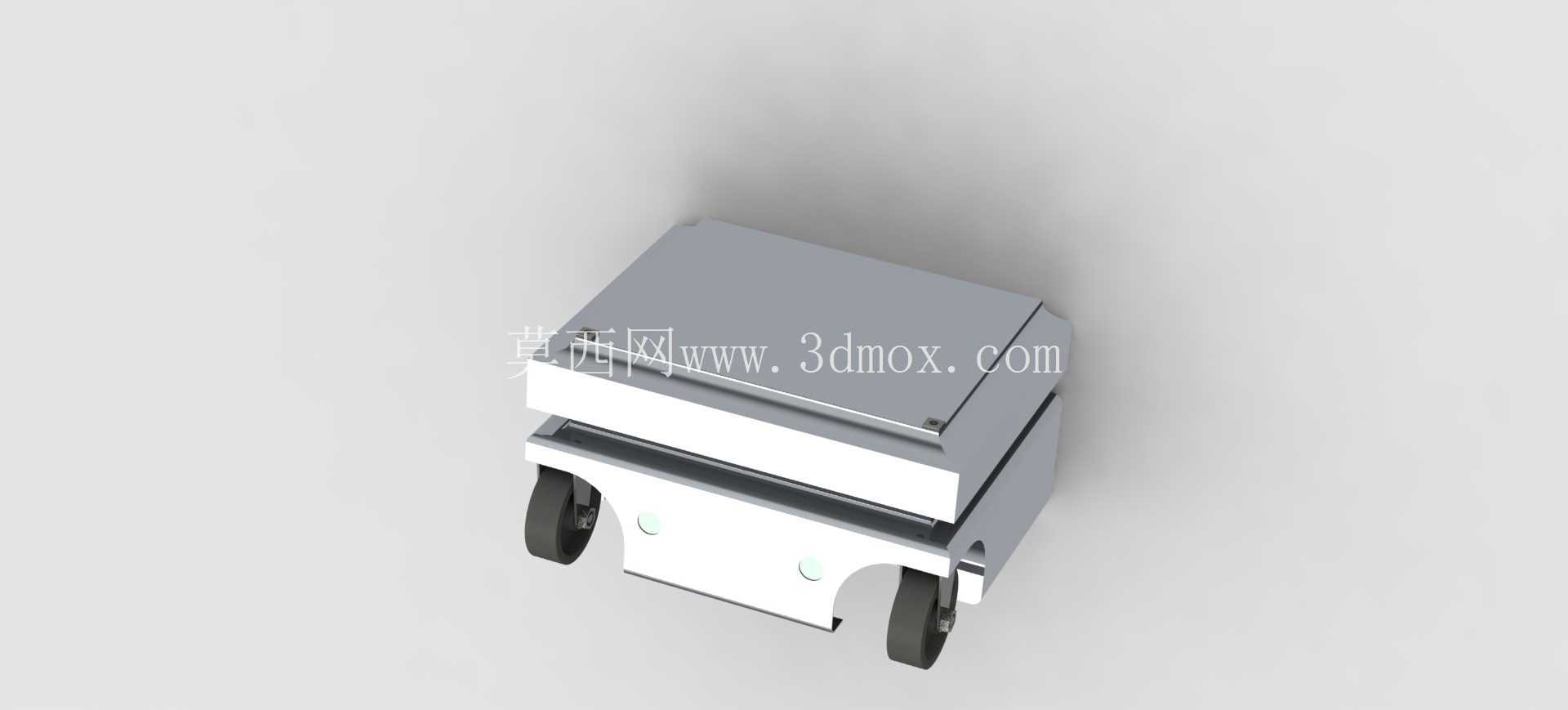

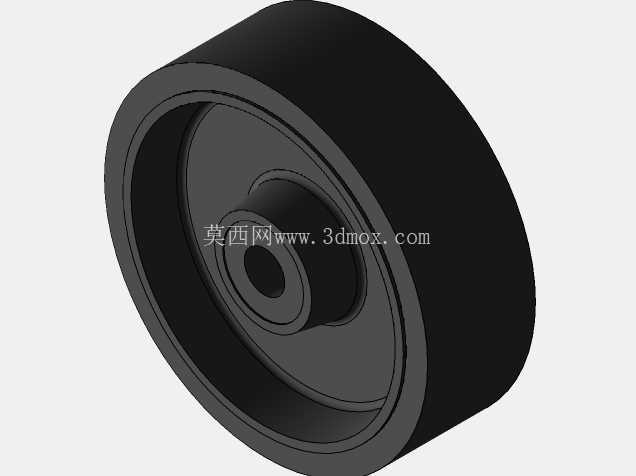

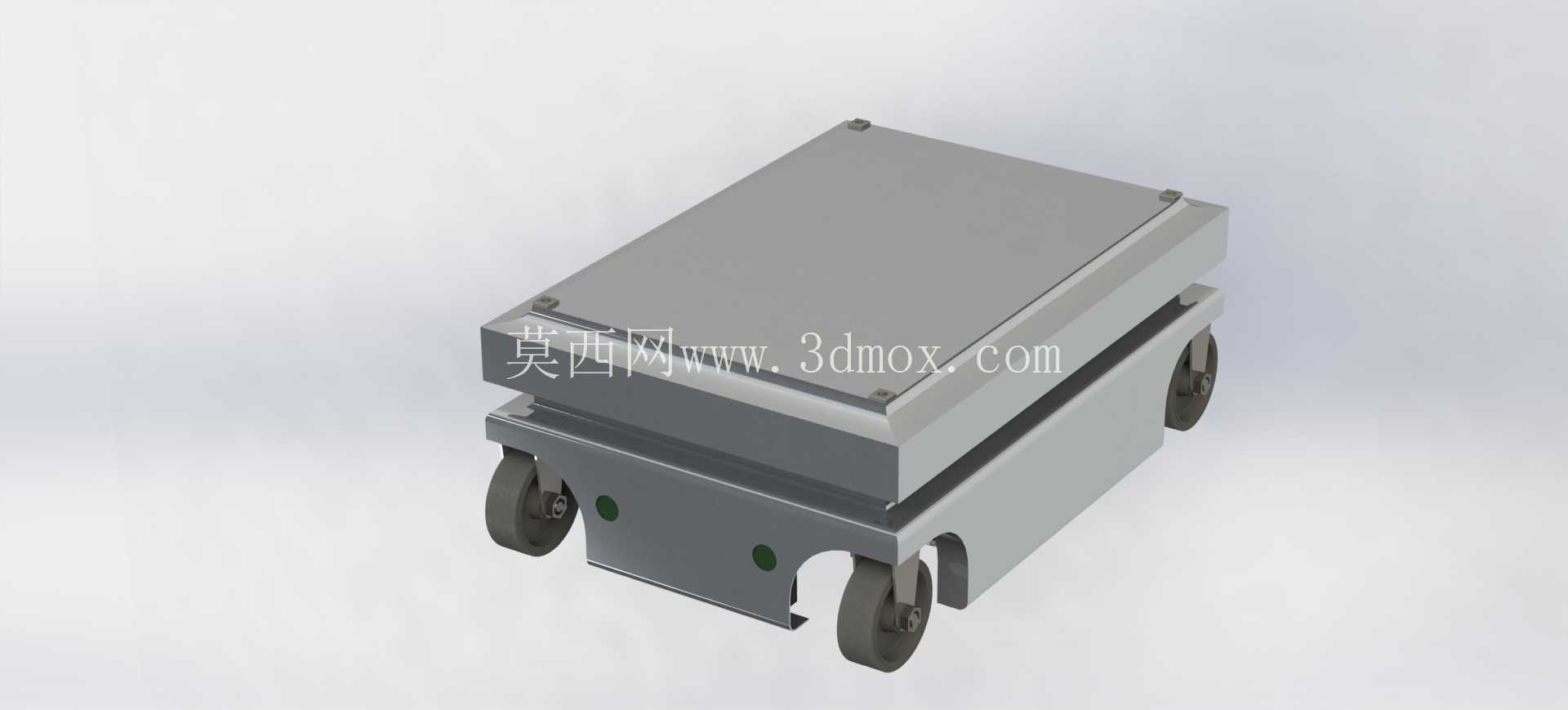

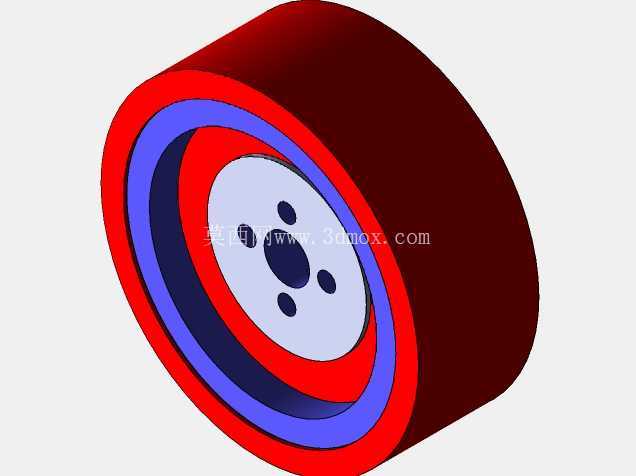

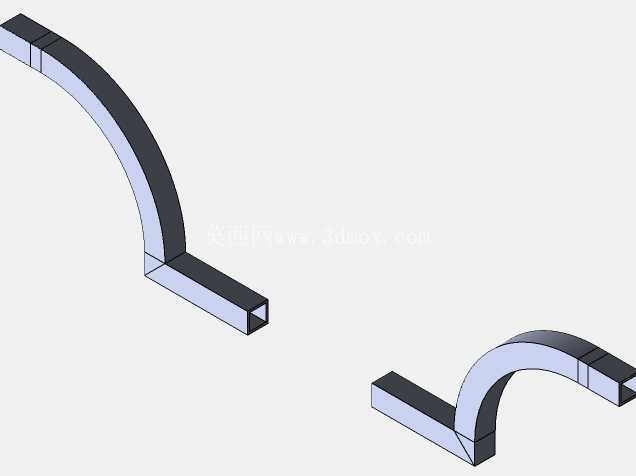

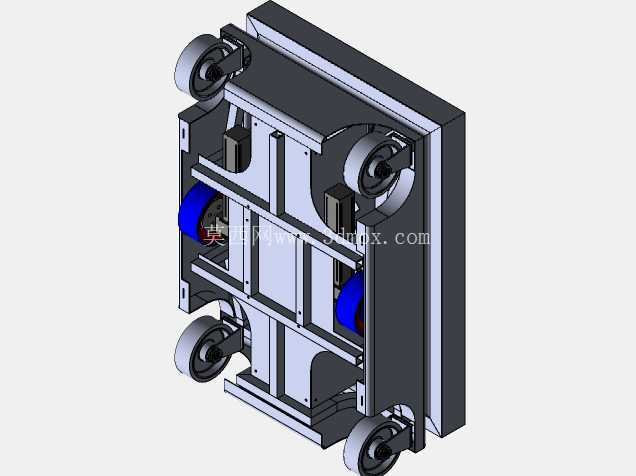

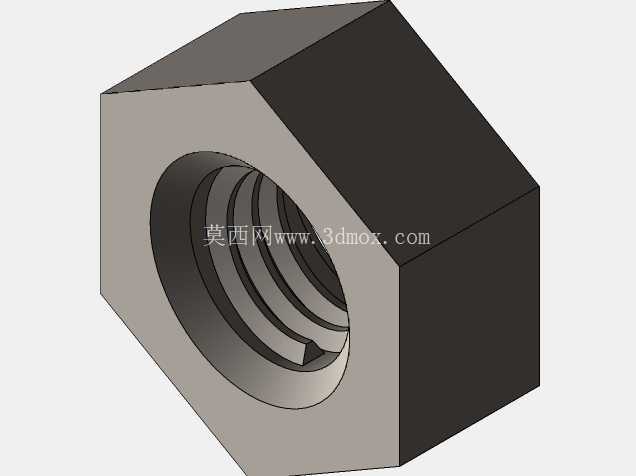

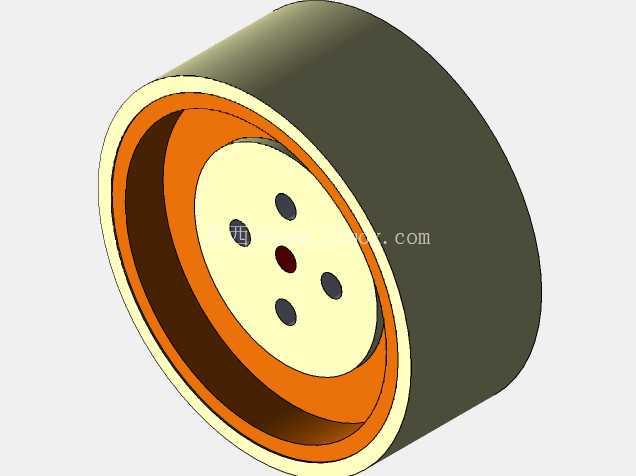

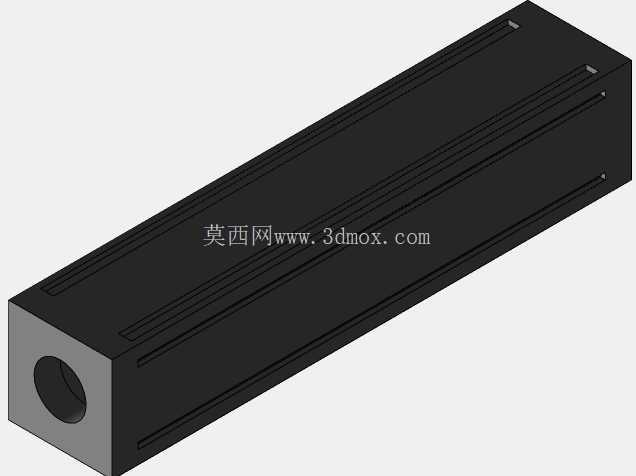

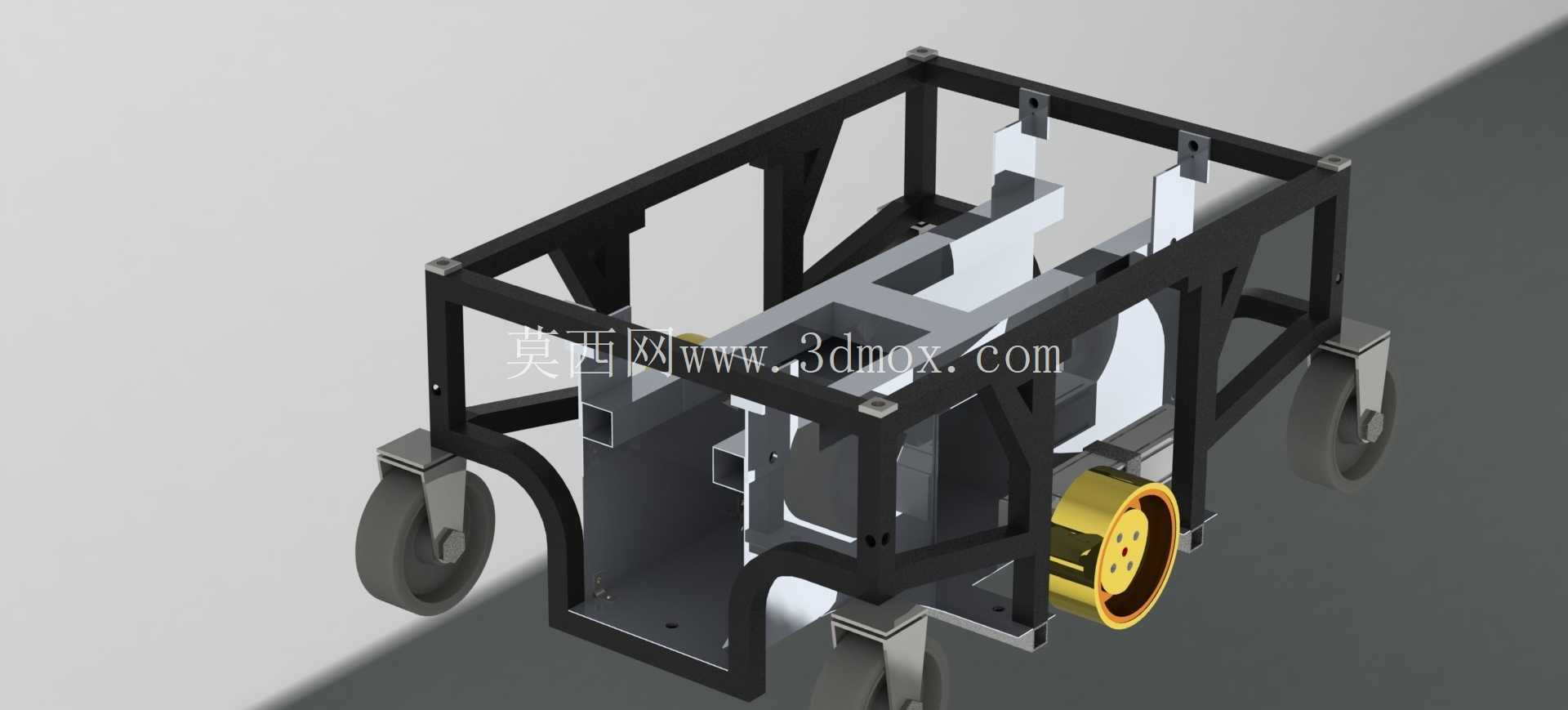

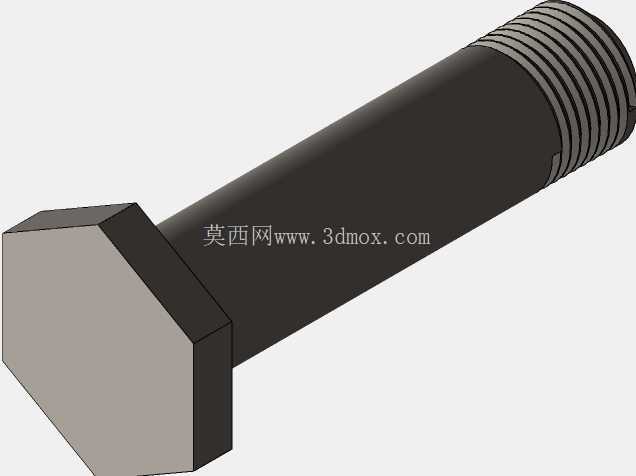

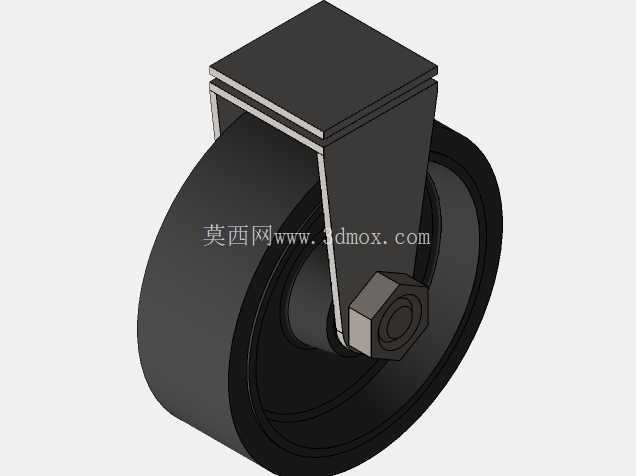

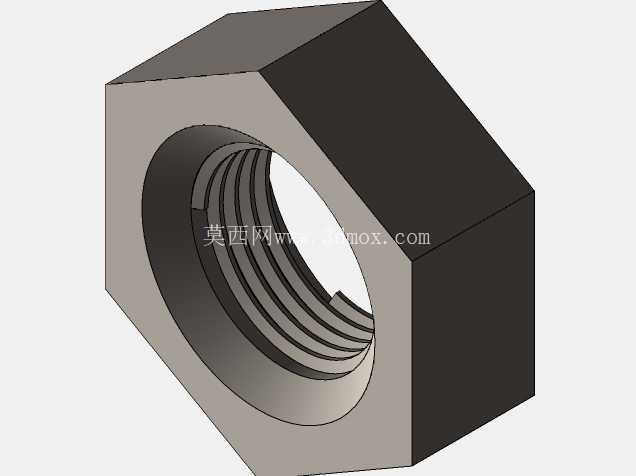

　　在离散制造车间的内部物流链路里，工位间的半成品、工装夹具、包装辅料转运一直是占用人力占比偏高的环节，尤其是多品种小批量的生产模式下，固定路径的输送线很难适配灵活调整的工位布局，这款轮式自动导引搬运设备的结构设计，正是针对这类场景做的适配。从整体框架来看，主体采用方管焊接的笼式承载结构，没有做多余的外封钣金，一方面是降低整体自重，让驱动轮的负载冗余更充足，另一方面开放式的框架结构方便后期加装上层载具、传感器支架或者防撞组件，维护时不需要拆解大量外罩就能直接触及内部的驱动模块、控制元件安装位。行走部分采用差速驱动搭配随动万向轮的布局，中间位置的驱动轮集成了减速机构与驱动电机，外侧的黄色轮缘是聚氨酯材质，既能保证和水泥、环氧地坪的足够摩擦力，又不会在频繁启停转向时在地面留下难以清理的轮印，四个角位的万向脚轮做了下沉式安装，安装座和主框架通过螺栓刚性连接，轮体的离地高度和驱动轮做了匹配调校，保证设备在过车间地面的伸缩缝、小型坡度时不会出现驱动轮悬空打滑的问题，同时万向轮的转向轴承预留了润滑注油口，适合车间高负荷长时间运行的维护需求。

　　框架内部预留的分层安装空间，下层可以放置电池组与电机驱动器，中层布置控制核心与接线端子排，上层的安装平面可以根据实际搬运需求加装辊筒台面、链条输送机构或者料箱定位销，不需要对主框架做二次焊接改造，只需要通过预设的安装孔位就能完成不同载具的快速换装。设计时对整体的通过性做了校核，整车的最低离地间隙控制在合理范围，既能避开车间地面常见的螺栓凸起、薄型线槽盖板，又不会因为重心过高影响转向时的稳定性，整车的宽度尺寸适配车间常见的1.2米主通道宽度，在两个工位间的会车区域也能顺利通行，转弯半径控制在较小范围，适合在设备排布密集的机加工车间、电子组装产线周边运行。

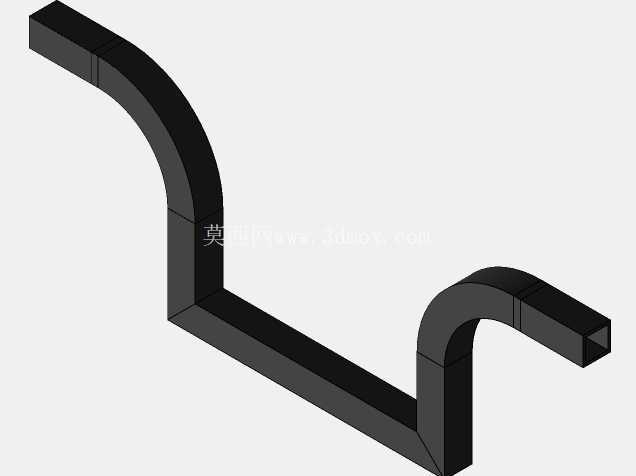

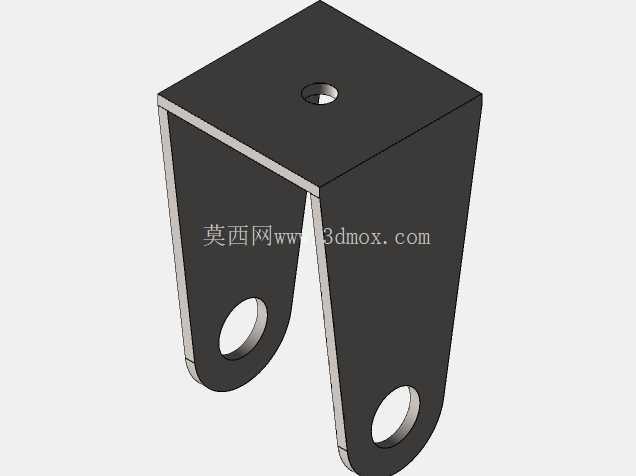

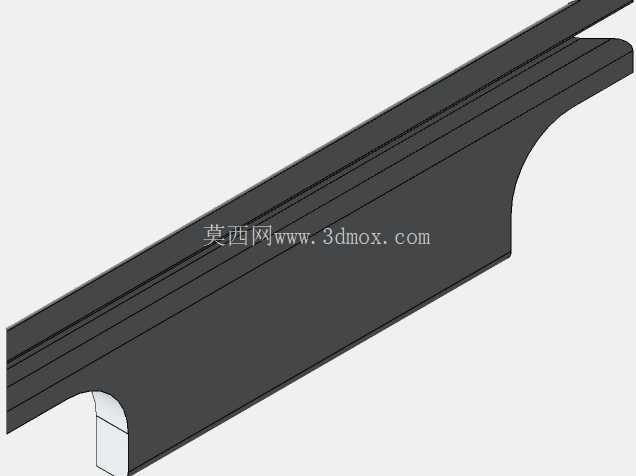

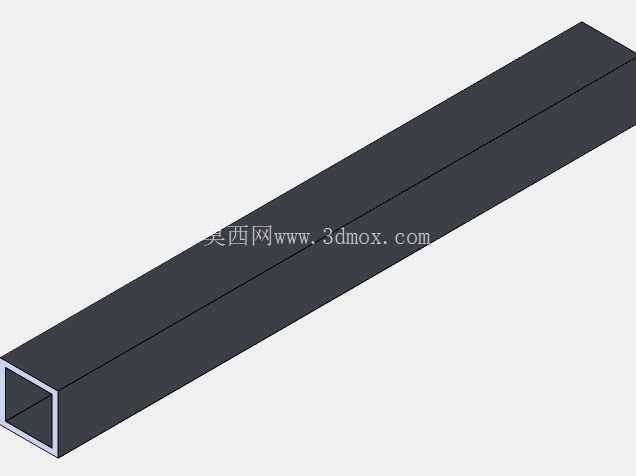

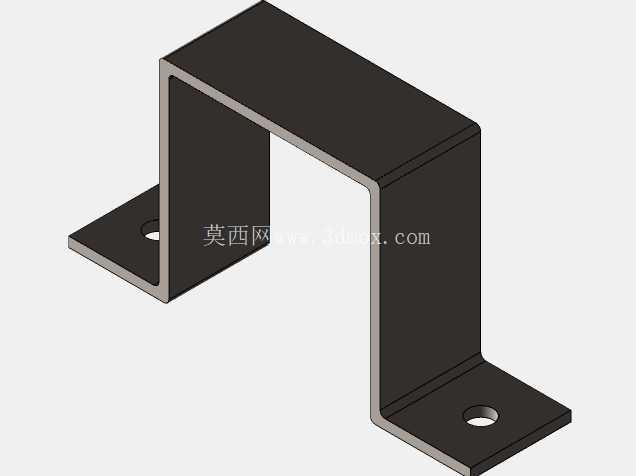

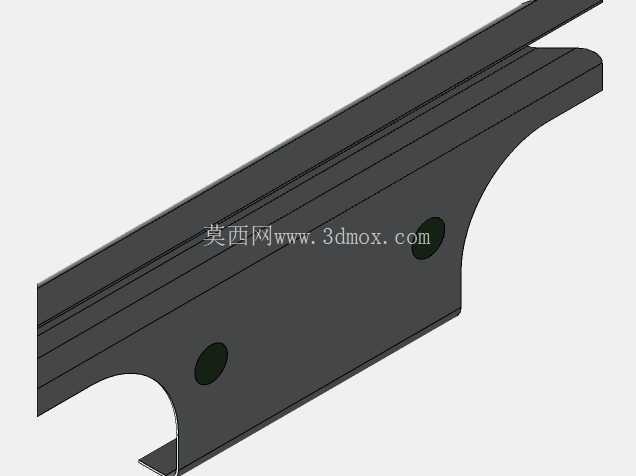

　　主框架的型材选型做了负载校核，方管的壁厚选择兼顾了结构刚性与自重，满载状态下框架的形变量控制在允许范围内，不会因为长期承载出现焊缝开裂或者框架变形的问题，驱动轮的安装支架做了加强筋设计，应对频繁加减速、急停时的冲击载荷，避免支架变形导致驱动轮偏磨。在实际应用场景中，这类设备可以替代人工完成从原料仓到产线首工位的物料配送、工序间的半成品流转、成品从产线尾到暂存区的转运，不需要对现有车间地面做大规模改造，只需要铺设导引标识或者配置激光导航模块就能投入使用，相比传统的人工手推车搬运，能保持稳定的运输节拍，不会因为人员疲劳、交接班出现物料供应断档的问题，也能避免人工搬运过程中出现的物料磕碰、掉落损伤。

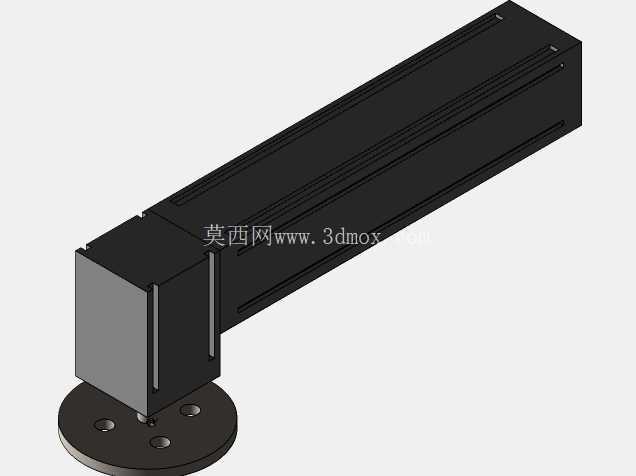

　　框架上预留的传感器安装位，可以根据需求加装防撞触边、光电避障传感器、声光警示组件，在人员走动频繁的车间区域运行时，能及时检测到前方障碍物做出减速或者停止动作，保障运行安全。走线方面框架内部预留了穿线孔位，所有动力线与信号线可以从型材内部或者框架内侧的走线槽布置，避免外露线缆被物料剐蹭、被轮体卷入的风险，接线端子排集中布置在框架侧面的可拆卸盖板内，排查线路故障时不需要拆解整个框架就能完成检测。整体结构没有采用复杂的定制化铸件，大部分结构件都是标准型材切割焊接而成，加工难度低，后期的备件替换成本也更低，适合中小制造企业根据自身需求做二次改造，不管是用来搬运周转箱、小型工装还是带托盘的轻型工件，都能通过调整上层载具来适配，不需要重新设计整车底盘结构。
