单排结构全向轮结构设计

　　这款单排全向轮的设计，最初是面向小型室内移动机器人的行走需求展开的，区别于传统双排全向轮的结构，单排布局在窄空间安装场景下有天然的适配优势，很多桌面级巡检机器人、小型AGV、教育类竞赛机器人的底盘安装空间十分有限，双排轮的轴向宽度往往会挤占底盘内部的电池、控制板安装位置，单排结构刚好能在保证全向移动能力的前提下，压缩轮体的轴向安装尺寸。从功能特性上看，这款全向轮保留了全向轮的核心运动能力，轮体周向均匀布置的从动辊子轴线与主轮轴线呈固定夹角，能够在主轮转动提供前进动力的同时，允许轮体沿轴向产生滑移，配合底盘上另外两个或三个同规格全向轮的差速控制，就能实现底盘的原地旋转、横向平移、斜向移动等全向运动动作，不需要额外设置转向机构，对于需要在狭窄通道、密集工位之间穿梭的移动设备来说，这种运动特性能大幅降低设备的转弯半径，甚至实现零半径转向，大幅提升狭小空间内的运动灵活性。

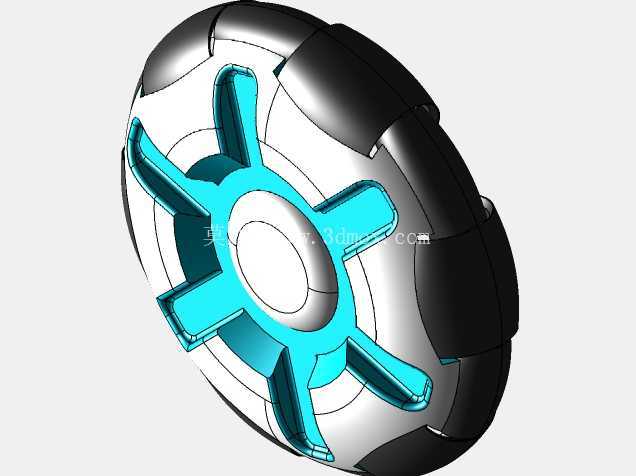

　　设计过程中首先考虑的是安装边界的适配，主轮的轮毂部分做了中心安装孔与辐条式加强结构，中心孔可适配常规的D型输出轴，直接与标准直流减速电机的输出端配合，不需要额外设计转接法兰，轮毂的辐条采用对称的六辐布局，既能够保证轮体传递扭矩时的结构强度，又能尽可能降低轮体自身的转动惯量，减少电机启动和制动时的负载冲击。轮体外周的从动辊子采用分段式布置，单排布局下每一段辊子的轮廓都贴合整体轮体的圆周曲面，保证轮体滚动过程中始终有至少两个辊子与地面接触，避免运动过程中出现颠簸、跳轮的问题，辊子的端部做了圆弧过渡，不会在相邻辊子切换接触地面时产生卡滞。

　　从实际应用场景来看，这类单排全向轮除了用在小型教育机器人上，也能适配轻型的仓储分拣搬运机器人、展厅导览机器人的底盘需求，这类设备的负载普遍在5kg以内，单排轮的承载能力完全能够满足使用要求，同时相比双排全向轮，单排结构的零件数量更少，装配工序更简单，批量生产时的成本控制更有优势。设计时也考虑了不同地面的适配性，辊子的接触曲面做了小弧度的修形，接触地面时的接触区域为窄条状，在平整的环氧地坪、瓷砖地面、木质地板上都能保证足够的摩擦力，不会出现横向打滑的问题，同时辊子自身的转动阻尼做了适配性调整，既不会因为阻尼过大影响横向滑移的顺畅度，也不会因为阻尼过小导致设备启停时出现多余的滑动，影响运动控制精度。

　　主轮的轮毂与外圈的连接结构做了嵌入式的定位设计，装配时不需要额外做定位校准，就能保证所有从动辊子的安装位置精度，避免因为辊子安装偏差导致轮体转动时出现径向跳动，影响底盘的运动平稳性。安装尺寸上，轮体的径向尺寸适配4s级别的小型移动底盘轮径要求，轴向宽度控制在常规同直径双排全向轮的60%左右，给底盘内部的元器件留出更多的布置空间，轮毂上的安装孔位兼容市面上主流的小型减速电机安装尺寸，设计选型时不需要额外修改电机安装座的结构，就能直接替换原有普通行走轮，将普通差速底盘升级为全向移动底盘。在结构强度校核上，辐条部分的厚度经过反复调整，既保证在额定负载下不会出现辐条变形断裂的问题，也不会因为结构过厚导致轮体重量过大，增加电机的负载，从动辊子的销轴采用不锈钢材质，避免长期使用后出现锈蚀导致辊子卡滞，辊子的接触部分采用耐磨的工程塑料材质，长期滚动使用的磨损量控制在合理范围内，不需要频繁更换易损件。
