19毫米直径带引线急停操作按钮结构

在工业控制回路的安全设计环节，急停按钮是所有涉及人员操作、设备运动的机电系统必须配置的强制安全元件，这款直径19毫米的急停按钮，属于面板安装类的小型急停操作件，适配各类紧凑型控制盒、小型设备操作面板、手持操作终端的安装需求。

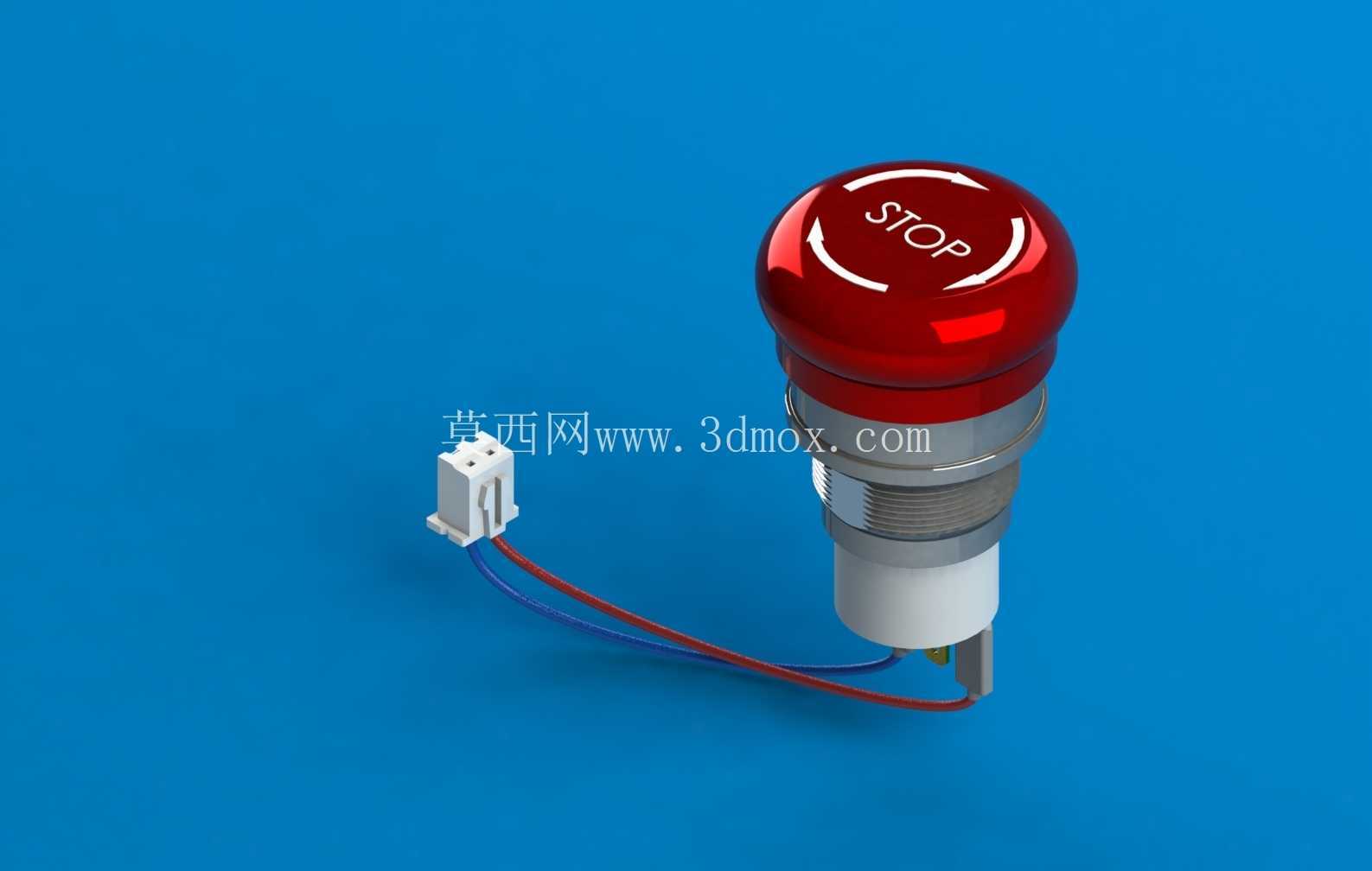

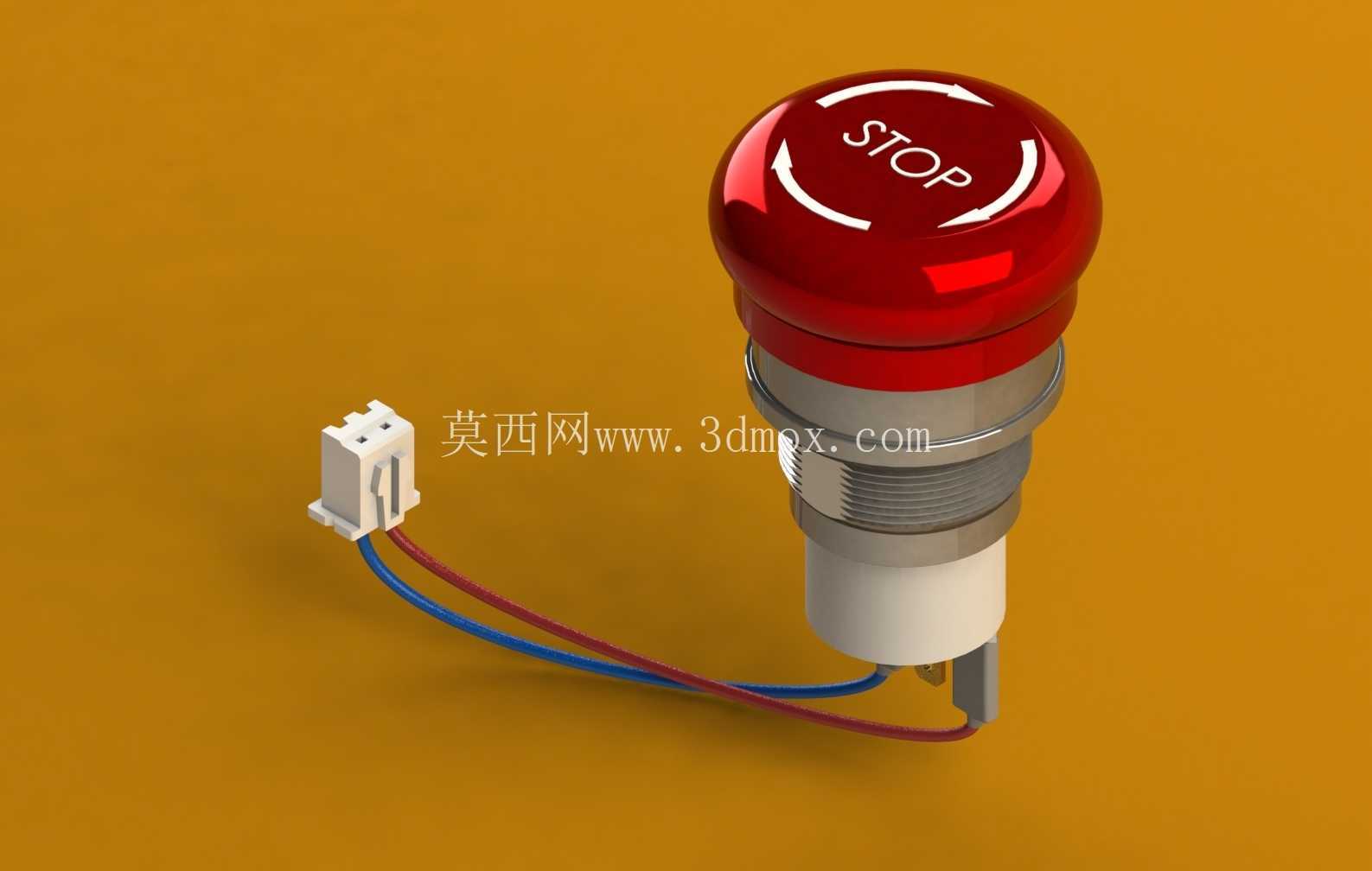

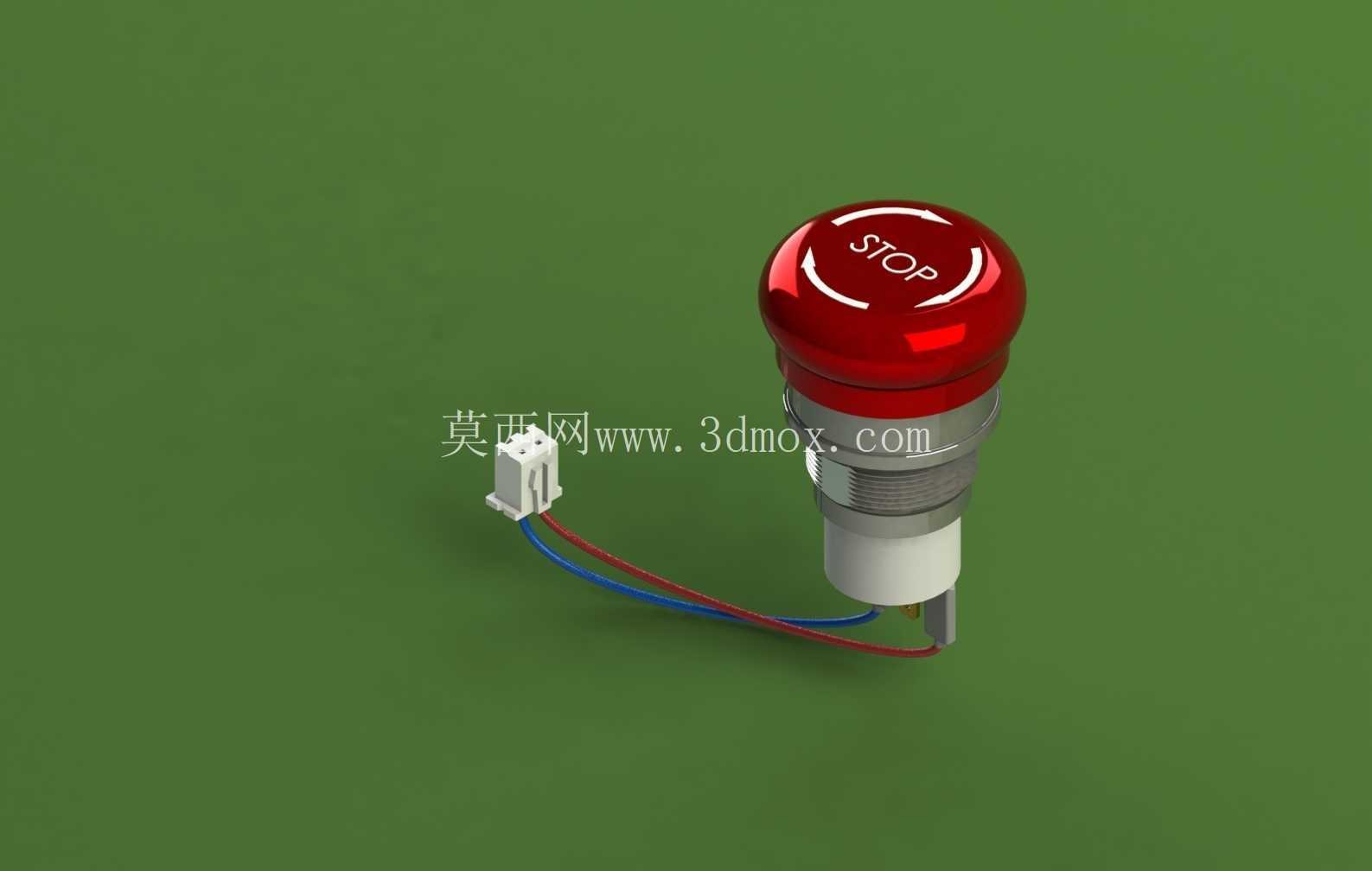

从实际应用场景来看，这类小直径急停按钮常被用在桌面型小型自动化设备、便携检测仪器、通讯终端设备、小型实验装置的操作面板上，相比常规22毫米直径的标准工业急停，它的安装占用空间更小，能够在布局紧凑的面板上预留出更多空间给其他操作元件，同时满足安全规范里急停元件必须醒目、易操作的要求。按钮头部采用蘑菇头造型，红色头部搭配白色STOP标识与旋转方向箭头，操作人员在紧急状态下不需要精准瞄准，只要手掌或手臂拍碰到按钮头部就能触发停止动作，触发后按钮会保持锁定状态，必须按照箭头方向旋转头部才能复位，避免设备误重启带来的安全风险。

从结构设计逻辑来看，这款按钮采用螺纹式面板安装结构，主体金属螺纹段适配19毫米的标准面板开孔，安装时从面板正面插入，背面通过锁紧螺母固定，能够适配厚度在1到5毫米之间的各类面板材质，不管是金属钣金面板、塑料壳体还是绝缘板材都能可靠固定。按钮头部和基座之间设置了密封结构，能够满足常规工业环境下的防尘防泼溅要求，适配车间、实验室等常规使用场景。尾部采用预焊引线的出线方式，两根不同颜色的引线直接对应按钮的常闭触点回路，不需要用户自行焊接接线端子，安装时直接将引线接入控制回路的安全链即可，能够减少现场接线的工作量，也避免了虚焊、接线松动带来的触点接触不良问题。

触点部分采用常闭型设计，这是安全类按钮的强制要求，正常状态下触点保持闭合，控制回路保持导通，当按钮被按下时触点立刻断开，切断设备的动力回路或者安全回路，触发设备的紧急停止逻辑，触点的接触电阻低，能够承载常规控制回路的电流负载，满足低压控制回路的使用要求。按钮的操作行程设计符合人机工程要求，按下的触发力度适中，既不会因为轻微震动误触发，也不会在紧急操作时需要过大的按压力度导致操作延迟。

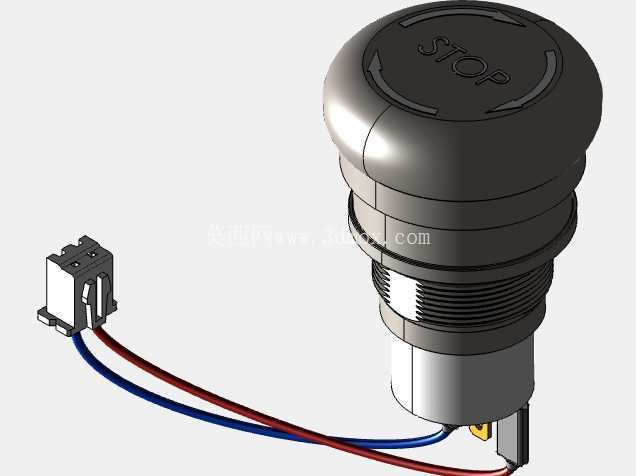

在建模细节处理上，模型完整还原了按钮的所有结构特征：头部的弧形蘑菇头曲面、表面的印刷标识纹理、金属安装段的螺纹牙型、尾部基座的绝缘材质结构、引线的出线方向与线径特征，甚至接线端的插片结构都做了等比例还原，结构工程师在做面板布局设计时，可以直接将模型导入装配体，核对安装开孔尺寸、操作空间预留、引线的弯折半径是否满足装配要求，不需要额外测绘零件尺寸。在做设备的操作安全性校验时，也可以通过模型模拟按钮的操作范围，确认按钮周围没有其他元件遮挡，保证紧急状态下操作无阻碍。

这类小型急停按钮的选型过程中，除了安装直径之外，还需要确认按钮的头部突出面板的高度，避免突出过高容易被误碰，或者突出过低不便于操作，这款模型完整还原了头部的突出尺寸，设计师在做面板外观设计时，可以直接参考模型调整面板的布局，保证操作面的整洁性与操作便利性。同时尾部的引线长度与出线方向也在模型中做了准确还原，在做内部走线布局时，可以提前预留引线的走线空间，避免装配时引线被其他结构件挤压，导致引线破损引发短路故障。

从结构可靠性角度来看，按钮的金属基座部分采用金属材质，保证安装后的结构强度，即使频繁操作也不会出现基座开裂、安装松动的问题，尾部的绝缘基座采用耐温绝缘材质，能够适配工业环境下的温度变化，避免长期使用后材质老化变脆。引线采用多股铜芯软线，外部绝缘层耐弯折，能够适应设备装配时的弯折需求，长期使用也不会出现线芯断裂的问题。
