M12粗牙六角锁紧螺母结构设计

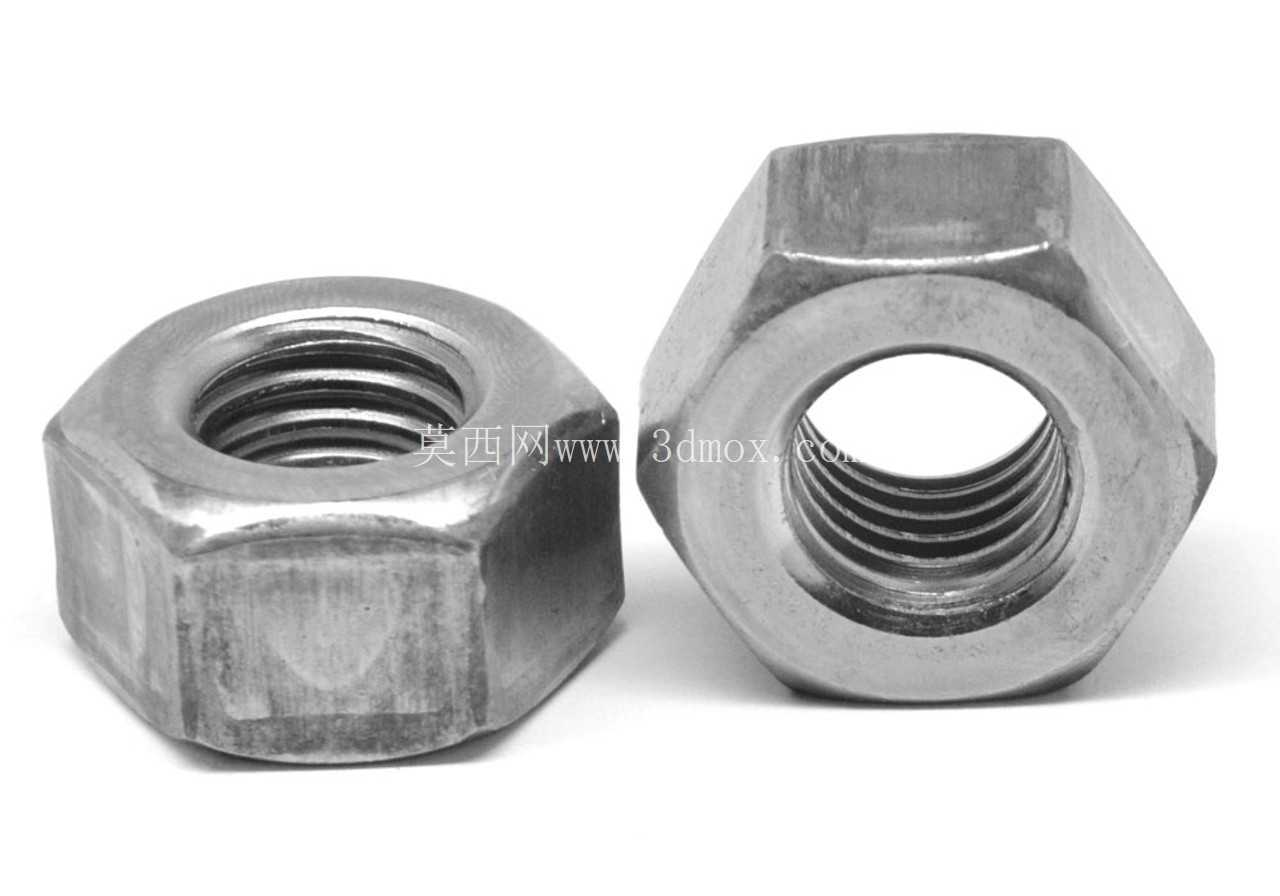

　　从结构细节来看，这款M12螺母采用1.75mm的粗牙螺距，相比同规格细牙螺母，粗牙螺纹的牙型截面更大，抗剪切能力更强，在经常承受振动载荷的场景下不容易出现螺纹滑牙问题，而且对装配时的对中精度要求更低，现场施工时哪怕没有精密工装辅助，也能快速完成拧入操作，非常适合户外作业、快装快拆的设备运维场景。六角外形的对边尺寸严格遵循公制紧固件的标准公差范围，不管是使用开口扳手、套筒还是电动拧紧工具，都能实现完全贴合，不会因为棱角公差过大导致扳手打滑刮伤零件表面，螺母的端面做了轻微的倒角处理，一方面是去除冲压或锻造成型后的飞边毛刺，避免安装时刮伤被连接件的表面涂层，另一方面也能在拧入时引导螺栓顺利进入螺纹孔，减少首扣螺纹错牙的概率。在各类机械结构的连接场景里，螺纹副的可靠性直接决定整套设备的运行稳定性，M12规格的粗牙六角螺母是中等载荷连接点位最常用的锁紧零件之一，不管是户外通讯塔架的角钢拼接、生产线型材框架的节点固定，还是农用机械的覆盖件安装、小型输送设备的机架装配，都能看到这类零件的应用。这类螺母的设计核心是在保证足够螺纹啮合强度的前提下，尽可能压缩安装所需的操作空间，同时适配标准扳手的拧紧力矩要求，避免出现滑棱、脱扣等装配失效问题。

　　很多结构设计新手在选型时容易忽略螺母的厚度参数，实际上这款螺母的厚度是结合M12螺栓的螺杆抗拉强度匹配设计的，当螺栓达到额定屈服载荷时，螺母的螺纹牙不会先发生剪切失效，保证连接副的强度匹配符合等强度设计原则，不会出现“螺栓没断螺母先滑”的强度短板。在安装边界上，这类六角螺母所需的操作空间比同规格的圆螺母、法兰螺母更小，只需要在螺母外侧留出对应扳手回转的空间即可，不需要额外预留卡槽或者止动结构的安装位置，在空间紧凑的设备内部走线架固定、钣金件拼接点位，这种紧凑的外形优势会非常明显。

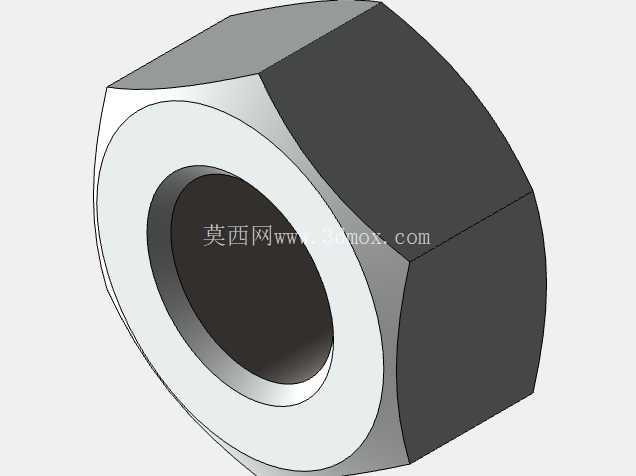

　　从建模逻辑来看，这款螺母的螺纹部分采用真实牙型建模而非贴图模拟，每一圈螺纹的牙型角、牙顶间隙都严格遵循公制三角螺纹的标准参数，在做虚拟装配干涉检查时，可以精准模拟螺纹拧入的全过程，不会出现虚拟装配时显示无干涉、实际生产装配时出现螺纹卡滞的问题。螺母的六个棱边做了极小的圆角过渡，这一细节并非多余设计，在热处理环节，尖锐棱边容易出现应力集中导致淬火开裂，在装配环节，尖锐棱边也容易划伤操作人员的手套甚至皮肤，微小的圆角处理既不会影响扳手的卡合精度，又能提升零件的加工良率和装配安全性。

　　在不同的应用场景下，这类螺母还可以配合平垫圈、弹簧垫圈或者止动垫片使用，比如在振动较强的电机机座固定点位，搭配弹簧垫圈可以补偿螺纹副的预紧力衰减，在需要频繁拆卸的设备检修口位置，搭配平垫圈可以分散螺母对被连接件的压应力，避免钣金件被压出凹陷。很多三维建模人员在做紧固件建模时，往往只做外形的大致轮廓，忽略螺纹收尾、端面倒角、棱边圆角这些细节，实际上这些细节恰恰是虚拟装配验证、生产出图时最容易出问题的地方，比如如果忽略螺纹的收尾段长度，在做装配干涉检查时就会误判螺母的最终拧紧位置，导致设计出的安装孔位深度不足，实际装配时螺母无法贴紧被连接件表面。这款M12六角螺母的模型完整还原了这些工程细节，不管是用来做设备的整机装配BOM搭建，还是用来出紧固件的加工图纸，都能直接匹配生产端的工艺要求，不需要二次修改参数。在通讯设备的户外安装场景中，这类螺母往往需要配合热镀锌螺栓使用，模型的尺寸公差预留也考虑了镀层厚度的影响，不会出现镀锌后螺纹拧入不畅的问题，这也是标准件建模时需要特别注意的工艺适配点，很多纯外观导向的建模不会考虑这些工艺余量，导致模型看起来外形正确，实际指导生产时完全无法使用。
