室内救援赛事专用四轴飞行器结构设计

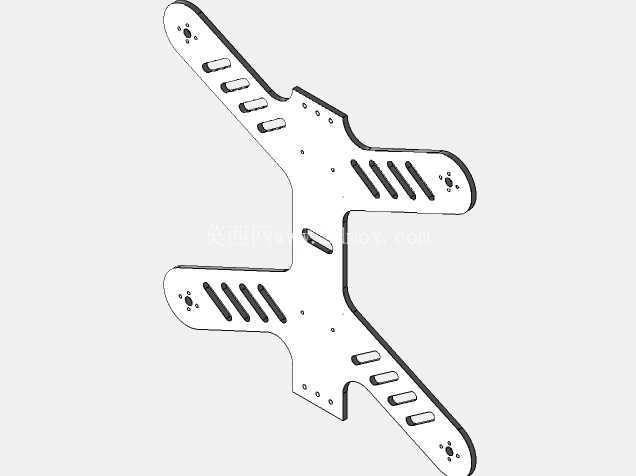

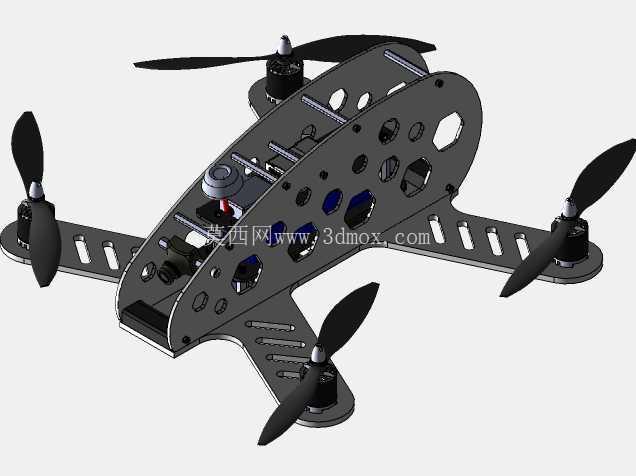

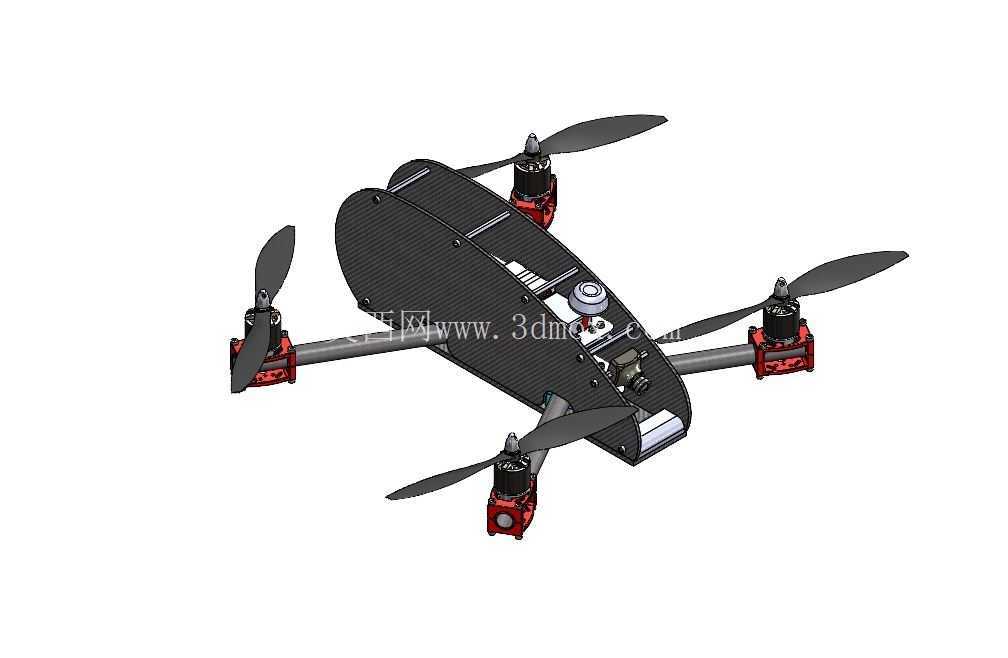

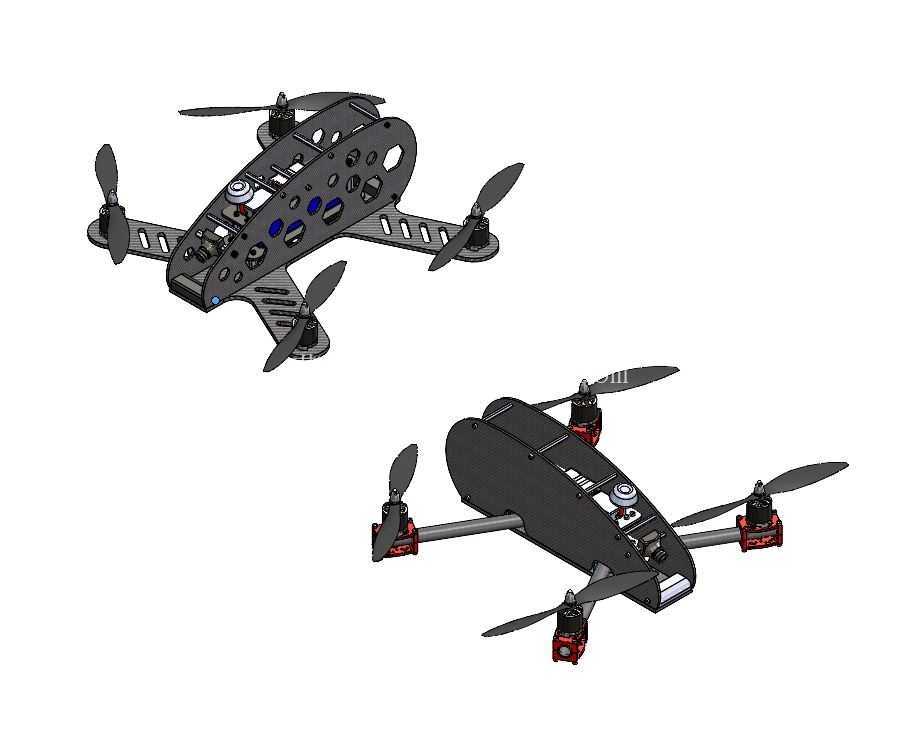

这款四轴飞行器的结构设计完全围绕室内救援机器人赛事的作业需求展开，区别于常规消费级航拍无人机的设计逻辑，所有结构选型与布局都优先适配室内狭窄空间的穿行、避障与作业稳定性要求。从机架结构来看，两款不同构型的机架分别对应不同的赛事场景需求：镂空轻量化机架采用一体化板材切割成型思路，机身主体预留多组传感器安装孔位，可直接挂载微型摄像头、红外避障模块、生命探测传感器等赛事所需作业部件，机臂与机身采用快拆式卡扣连接，单段机臂受损后可快速更换，无需拆解整机布线，适配赛事现场快速维修的需求；全包覆式机架则将电调、飞控等核心电子元件全部收纳于机身壳体内部，机臂采用碳管插接结构，能在碰撞障碍物时通过机臂的微小形变吸收冲击能量，避免核心元件受撞击损坏，适配障碍物密集、碰撞概率高的室内搜救赛道。

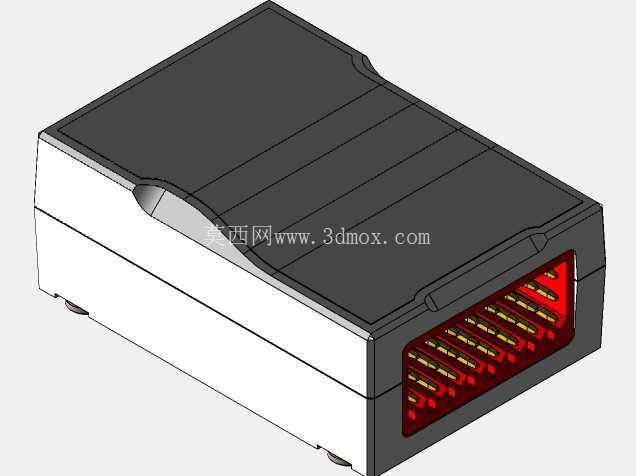

从功能特性来看，该飞行器的动力布局采用X型四旋翼构型，四个旋翼的旋转平面与机身重心处于同一水平面，飞控安装位预设在机身几何中心位置，可直接匹配主流开源飞控的安装孔距，减少额外的结构改装工作量。机身底部预留了通用挂载接口，可根据赛事任务需求快速更换作业末端，包括微型投放机构、探照灯模块、气体检测传感器等，挂载接口采用标准M2螺丝孔位，兼容多数微型航模作业配件的安装尺寸。旋翼的选型匹配室内低风速作业环境，采用小尺寸低惯量螺旋桨，既可以保证飞行器在狭窄空间内的姿态响应速度，也能降低旋翼高速旋转时的气流扰动，避免在室内扬起粉尘影响视觉传感器的识别精度。

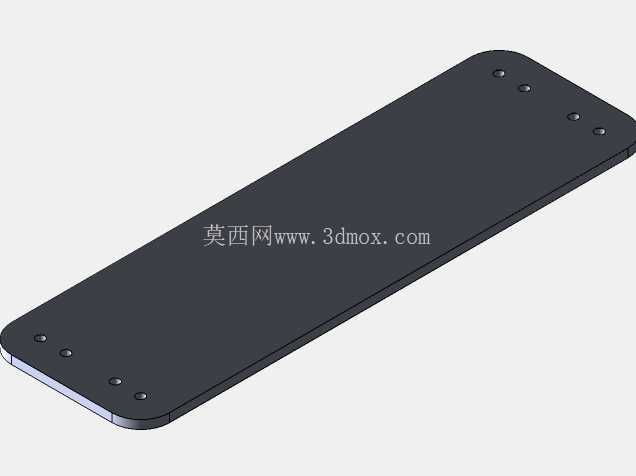

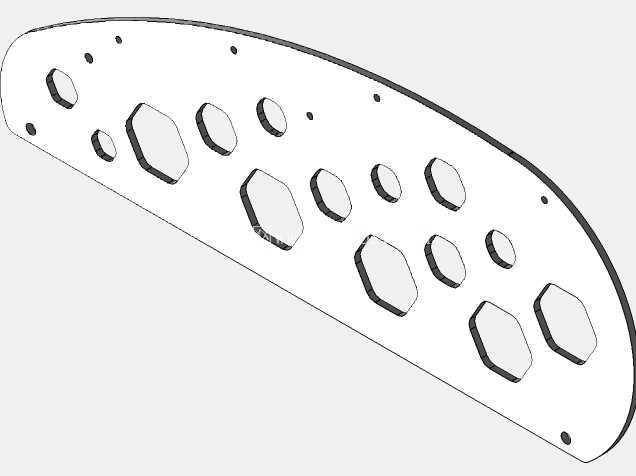

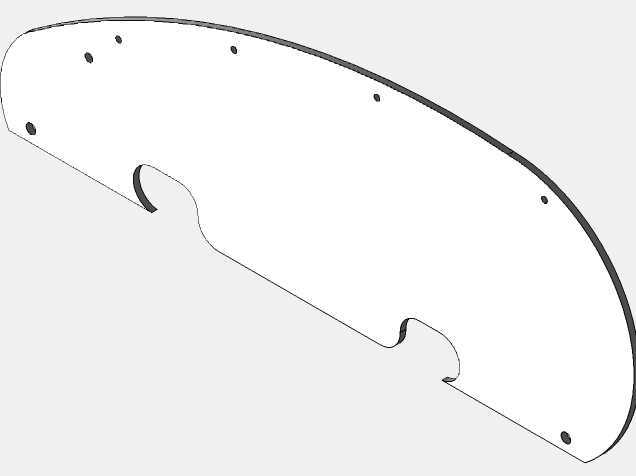

设计过程中重点考量了室内作业的安装边界与尺寸约束，整机对角线轴距控制在250mm级别，机身最大宽度不超过180mm，可轻松穿过直径200mm的室内管道、门框间隙等常见狭窄通道，机身顶部与底部的突出结构高度均控制在15mm以内，避免在穿行低矮空间时发生剐蹭。机架的板材选型兼顾轻量化与结构强度，镂空构型机架采用2.5mm厚度的玻纤板材切割成型，整机空机重量可控制在120g以内，搭配3S 450mAh锂电池可实现8分钟以上的连续作业时长；全包覆构型机架采用1.5mm厚度的碳纤板材作为机身蒙皮，内部设置3条纵向加强筋，在1.5m高度自由跌落至硬质地面时，机身结构不会出现不可逆变形，可满足赛事过程中频繁起降、意外碰撞的使用强度要求。

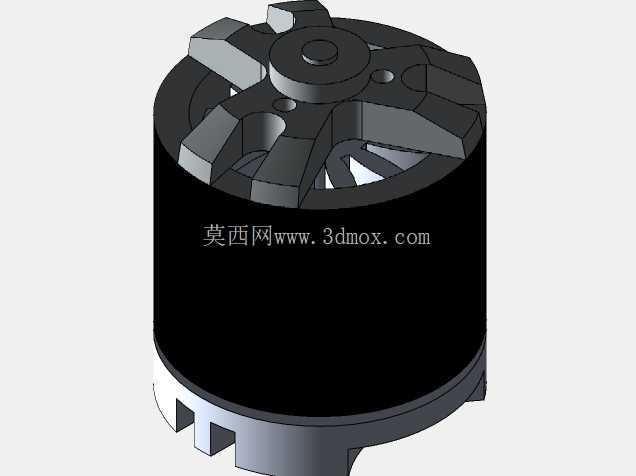

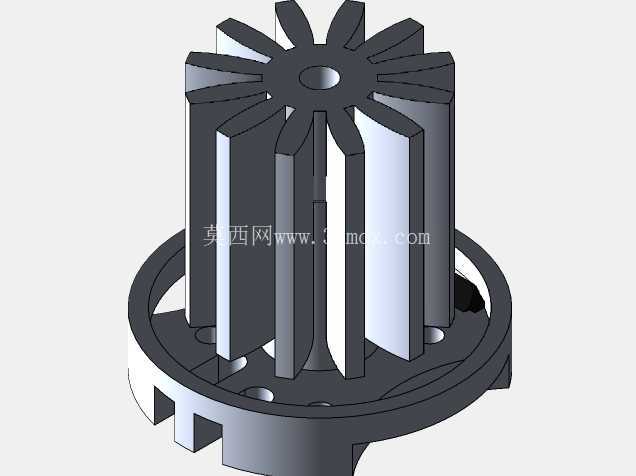

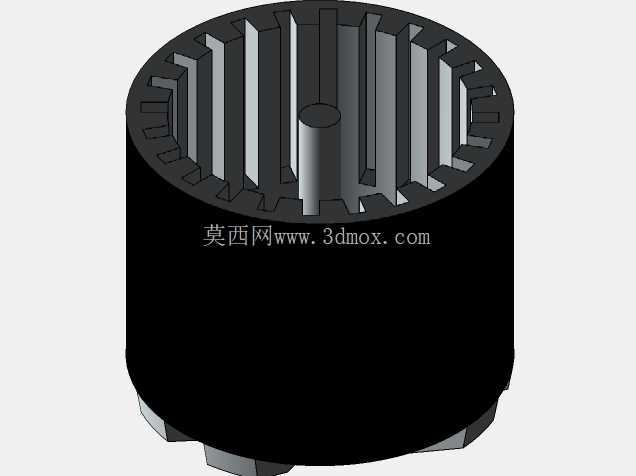

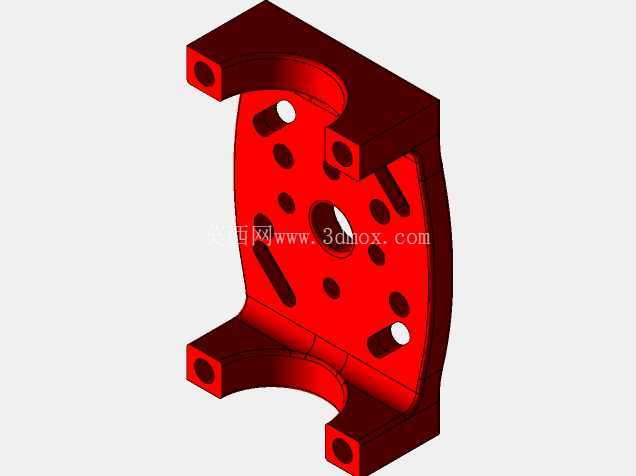

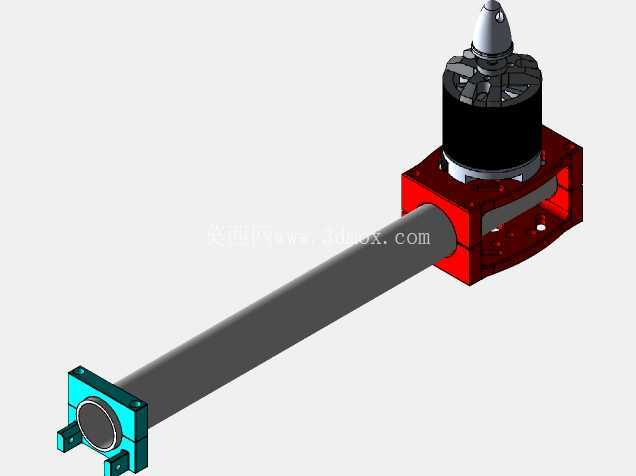

从实际应用场景出发，该飞行器除了适配室内救援赛事的使用需求外，其结构设计逻辑也可延伸至建筑内部灾后搜救、狭窄管道巡检、仓储内部盘点等民用场景，机架预留的扩展孔位可根据不同场景的作业需求调整挂载模块，无需重新设计主体机架结构。布线槽的设计采用机身内部隐藏式布局，所有电源线、信号线均从机架内部的预设线槽穿过，避免线材外露在飞行过程中剐蹭障碍物，同时也能减少线材对旋翼气流的干扰，提升飞行姿态的稳定性。机臂末端的电机安装座预设了12mm、16mm两种常见微型无刷电机的安装孔位，可根据动力需求灵活更换不同KV值的电机，适配不同重量的任务载荷，当搭载较重的检测设备时，可更换高KV值电机搭配3寸螺旋桨提升升力裕度，在无额外载荷的竞速类赛道中，可更换低KV值电机搭配2.5寸螺旋桨提升飞行续航时间。

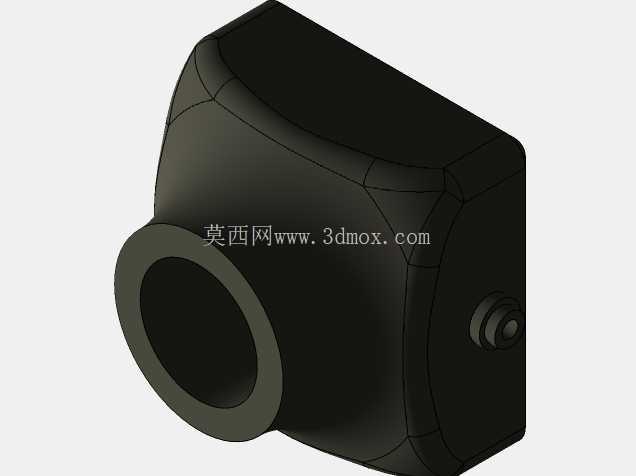

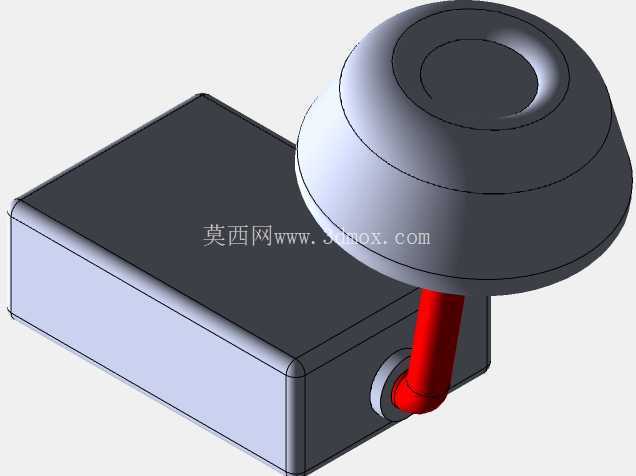

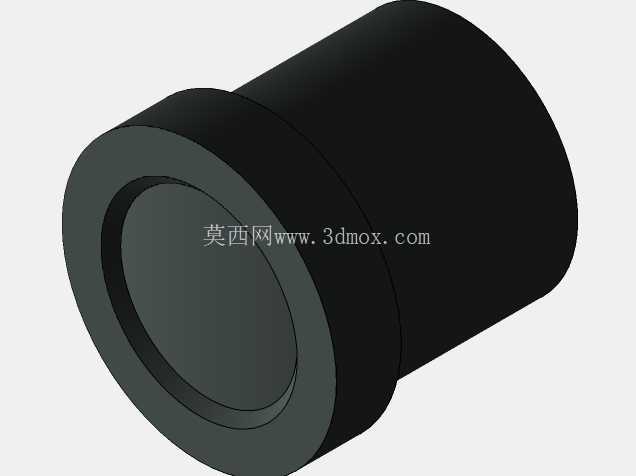

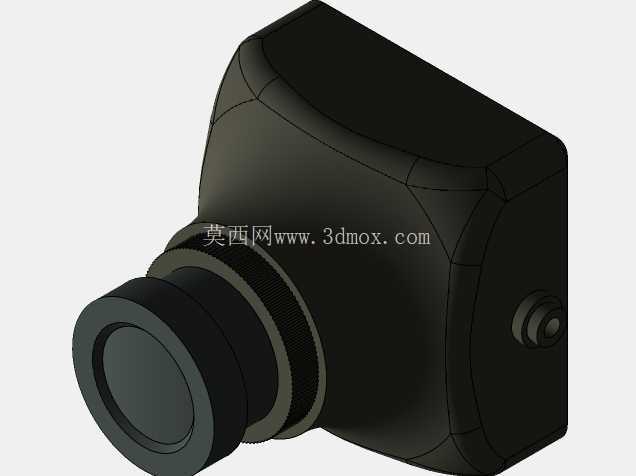

整机的重心调校位置预留了调节空间，电池安装位采用滑轨式设计，可根据挂载设备的重量前后滑动电池位置，调整整机重心至旋翼升力中心的重合点，降低飞控的姿态修正负担，提升飞行过程中的稳定性。机身前部预留了20°倾角的摄像头安装座，可直接安装微型FPV摄像头，倾角设计匹配飞行器前飞时的机身俯仰角度，保证飞行过程中摄像头视角始终水平向前，为操作人员提供稳定的第一视角画面，适配室内搜救过程中的目视遥控操作需求。
