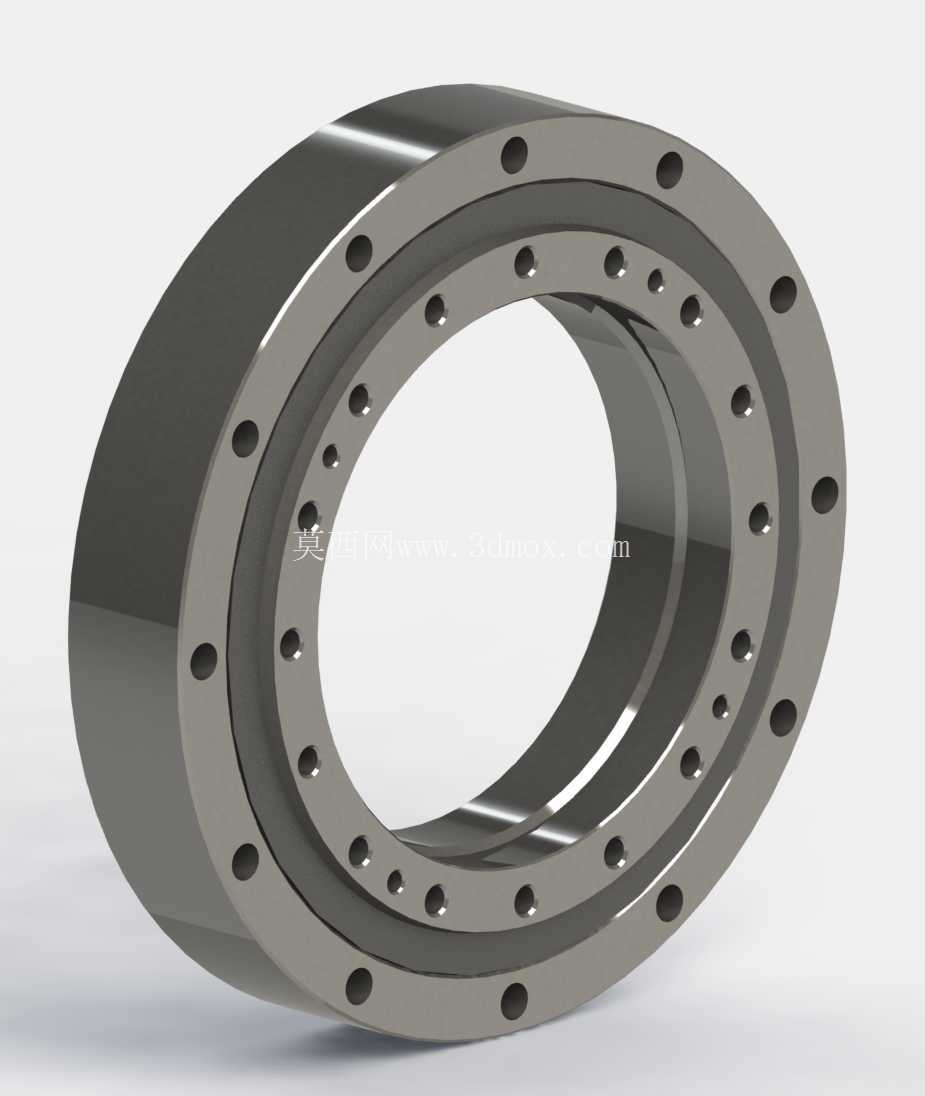

SHF-25型交叉滚子回转支承结构

　　在工业回转类机构的设计选型中，交叉滚子轴承一直是小空间高刚性需求场景的核心部件，这款SHF-25规格的交叉滚子轴承，针对紧凑型回转工位的载荷特性做了结构优化，区别于传统深沟球轴承或圆锥滚子轴承的分体式滚道设计，其采用圆柱滚子在90度V型滚道内垂直交叉排列的结构，单个轴承即可同时承受径向载荷、双向轴向载荷以及倾覆力矩，省去了传统回转结构中需要成对配置轴承、额外设计压紧调整结构的冗余空间，非常适合安装边界受限的精密回转场景。

　　从实际应用场景来看，这类轴承常出现在工业机器人关节的回转支承位、数控转台的核心回转支撑、精密检测设备的旋转工作台、自动化生产线的分度转盘位置，尤其是在谐波减速器的输出端配套、小型伺服转台的承载结构中，SHF-25的尺寸规格刚好匹配小负载高精度回转的载荷需求，不需要额外加大安装座的结构尺寸，就能满足0.001mm级的回转精度要求。从设计思路上看，这款轴承的内外圈采用了一体化分体锁紧结构，内圈或者外圈设计为可拆分的两体结构，安装时可以通过调整锁紧件的预紧力，消除滚道与滚子之间的配合间隙，甚至实现一定的负预紧，以此提升轴承整体的刚性，避免回转过程中出现反向间隙，这一点对于需要频繁正反转、定位精度要求高的回转工位至关重要，比如视觉检测设备的旋转载台，反向间隙会直接导致检测坐标偏移，而预紧后的交叉滚子轴承可以将反向空程控制在角秒级。

　　从外形尺寸与安装边界来看，这款轴承采用法兰式安装结构，外圈端面均匀分布有贯通的安装螺钉孔，安装时不需要额外设计轴承压盖、锁紧螺母等附件，直接通过内六角螺钉将轴承外圈固定在安装基座上，内圈通过对应的螺钉孔与回转工作台连接即可，大幅简化了安装座的结构设计，减少了加工装配的累计误差。轴承的滚道部分经过精密磨削加工，滚子的直径一致性控制在微米级，交叉排列的滚子之间设置有隔离块，避免滚子在高速回转时相互摩擦产生发热和磨损，相比无隔离块的满装滚子结构，带隔离块的设计虽然额定动载荷略有降低，但回转阻力更小，高速运转时的温升更低，更适合连续回转的工况。

　　在实际选型匹配时，需要重点关注安装面的平面度与同轴度要求，因为这类高刚性精密轴承对安装面的形位公差非常敏感，如果安装基座的平面度超差，锁紧螺钉后会导致轴承内外圈发生变形，直接影响回转精度，甚至出现卡滞现象，通常安装面的平面度要求控制在0.01mm以内，内外圈安装止口的同轴度不超过0.008mm。另外，这类轴承出厂时已经预填了长效润滑脂，正常工况下不需要频繁补充润滑，维护成本远低于传统的多轴承组合回转结构，在小型自动化设备的紧凑结构设计中，选用这类集成化的交叉滚子轴承，不仅可以压缩整体结构的轴向尺寸，还能减少装配环节的调整工作量，提升设备的长期运行稳定性。从结构细节上看，轴承的密封结构采用内置式双唇密封圈，可以有效阻挡外界的粉尘、切削液进入滚道内部，同时防止内部润滑脂泄漏，适合在有少量粉尘、切削液飞溅的工业车间环境下使用，不需要额外设计外置密封结构，进一步压缩了安装所需的空间。
