PLF80-15-S2精密行星减速机结构设计

这款PLF80规格的精密行星传动部件，是伺服传动系统里常用的扭矩匹配与转速转换单元，日常在自动化生产线的伺服滑台、数控转台、工业机器人关节、包装机械的送料机构、印刷设备的辊筒驱动单元里都能见到同结构产品的应用，核心作用是把伺服电机输出的高转速低扭矩动力，按照固定传动比转换为低转速高扭矩的输出动力，同时降低负载端的转动惯量反射，提升整套传动系统的动态响应稳定性。

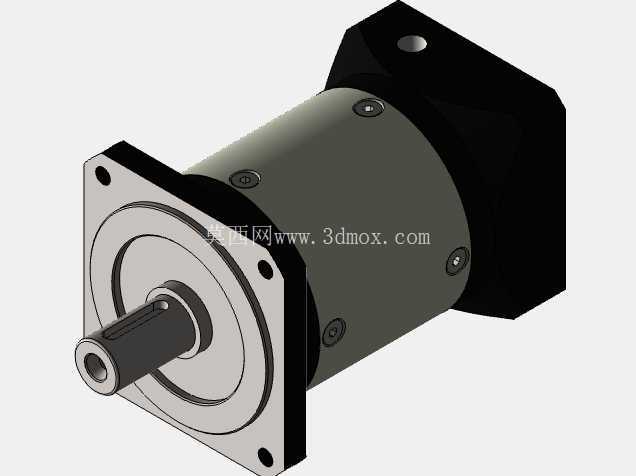

从结构设计逻辑来看，这款产品采用方形法兰输入+方形法兰输出的安装构型，输入侧的安装止口与孔位完全适配标准80法兰规格的伺服电机、步进电机安装，不需要额外做转接法兰就能直接对接，能大幅减少现场安装的调整工作量。输出侧采用带定位止口的方形法兰结构，输出轴为带键槽的实心轴设计，轴端预留的中心孔可用于安装时的同轴度打表检测，也可适配需要轴向锁紧的负载连接场景，能保证负载与输出轴的同轴度控制在合理公差范围内，避免偏载带来的轴承额外磨损。

内部传动结构采用一级行星减速架构？不对，15比的传动比实际是两级行星轮系布局，每一级行星轮都采用满针轴承支撑，太阳轮与行星轮、内齿圈的啮合都采用斜齿设计，相比直齿行星结构，斜齿啮合的重合度更高，传动过程中的冲击更小，回程间隙可以控制在弧分级，能满足高精度定位场合的传动需求。内齿圈与外壳采用一体化加工设计，减少了装配环节的连接累积误差，同时一体化的壳体结构刚性更好，能承受更大的径向与轴向负载，在有悬臂负载的安装场景下也能保证传动精度不出现快速衰减。

从安装边界尺寸来看，这款80规格的行星减速机，本体安装法兰的边长为80mm，整体长度根据15速比的两级结构布局控制在合理范围，不会占用过多的轴向安装空间，在设备内部布局紧凑的场合也能顺利安装。输入侧的电机安装孔位按照标准80伺服电机的布局设计，止口直径、轴孔直径都与标准伺服电机匹配，安装时只需要把电机轴插入输入孔，锁紧电机法兰的安装螺丝，再拧紧输入轴的抱紧螺丝即可完成装配，不需要额外调整齿轮啮合间隙，出厂时已经把回程间隙、轴承预紧力都调整到了最优状态。

在实际选型应用中，这款结构的减速机需要注意几个匹配要点：首先是输入转速不能超过产品允许的最高输入转速，否则会加剧齿轮磨损，缩短使用寿命；其次是输出端的径向负载、轴向负载不能超过额定允许值，如果是带链轮、皮带轮的悬臂负载场景，需要额外核算负载力是否在允许范围内，必要时要增加支撑结构；另外安装时要保证电机轴与减速机输入孔的同轴度，避免强行敲入导致输入轴承损坏，连接螺丝要按照规定的扭矩锁紧，防止运行过程中出现松动。

在三维建模过程中，这款模型完整还原了产品的所有安装特征，包括输入法兰的安装孔位、止口尺寸，输出法兰的安装孔、定位止口，输出轴的键槽尺寸、中心孔规格，壳体上的工艺螺丝孔、安装定位面都做了1:1的还原，结构工程师在做设备整体布局时，可以直接调用这个模型进行装配干涉检查，不需要再重新测绘建模，能大幅缩短设计阶段的选型与布局时间。模型的各个零件都做了分层处理，在做运动仿真时，可以分别给太阳轮、行星轮、内齿圈、行星架添加对应的运动副，模拟实际传动过程中的转速、扭矩传递，验证传动比是否匹配设计需求，也可以通过仿真检查各个运动部件在极限位置是否会出现干涉问题。

这类精密行星减速机相比普通的齿轮减速机，最大的优势在于回程间隙小、传动效率高、刚性好、体积小，在对定位精度有要求的自动化设备里是不可替代的传动部件，尤其是在伺服电机配套的场合，普通减速机的大回程间隙会导致伺服系统的定位精度下降，动态响应变慢，而精密行星减速机的低回程间隙特性可以完美匹配伺服系统的控制需求，保证整套设备的定位精度与运行平稳性。在日常维护方面，这类产品采用终身润滑的脂润滑设计，出厂时已经填充了足够的高性能润滑脂，正常使用过程中不需要额外更换润滑脂，也不需要经常做维护调整，只需要定期检查安装螺丝是否松动、输出轴的密封是否有渗油情况即可，维护成本非常低，适合在工业现场长时间连续运行的设备上使用。
