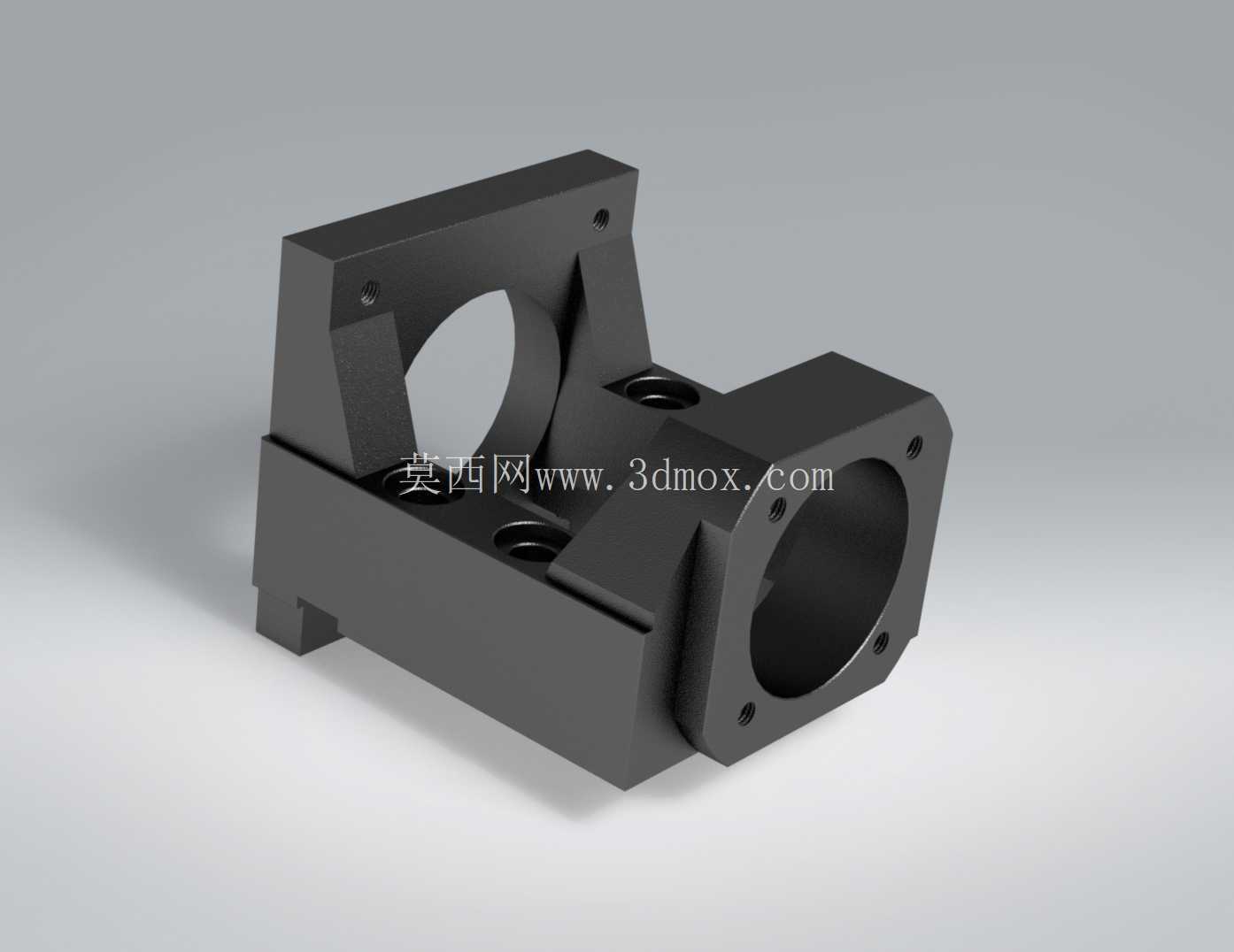

Nema23电机配套FK10丝杠安装固定座

在桌面级数控设备、小型自动化滑台以及DIY数控雕刻机的搭建过程中，电机与传动部件的同轴度安装一直是影响设备运行精度的核心环节，这款适配Nema23规格步进电机、搭配FK10系列滚珠丝杠使用的安装座，正是为解决这类紧凑空间内的传动同轴定位问题设计的结构件。从实际装配场景来看，这类安装座常应用在行程100-500mm的小型直线滑台模组上，既可以作为单轴运动机构的电机端固定基准，也能在多轴联动的小型数控设备中承担X/Y/Z轴的动力端连接作用，尤其适合3D打印机改装、小型桌面铣床搭建、自动化送料滑台这类对安装空间有严格限制的场合。

从功能特性上看，这款安装座的核心作用是同时完成Nema23电机的端面定位、FK10丝杠支撑轴承座的集成固定，省去了传统结构中电机法兰与丝杠支撑座分别安装时的反复找正步骤。传统分体式安装需要分别加工电机安装面和丝杠支撑面，两个安装面的平行度、同轴度误差会直接传导到传动链上，轻则导致丝杠转动卡顿、电机负载增大，重则出现丝杠弯曲、联轴器过早疲劳损坏的问题，而集成式的安装座在毛坯加工阶段就一次性完成了电机定位止口、丝杠轴承安装孔的同轴加工，从基准层面消除了分体装配带来的累积误差。

设计思路上，这款安装座采用了一体化的块状结构，没有多余的减重镂空，整体刚性足以承受Nema23电机在高速启停时产生的反作用力矩。电机安装侧预留了标准的Nema23法兰安装孔位，孔位间距符合56.4mm的行业通用标准，止口深度适配常规57步进电机的前端法兰定位凸台，不需要额外加装转接板就能直接固定电机；靠近丝杠的一侧集成了FK10丝杠支撑端的轴承安装腔，腔体内径尺寸匹配FK10支撑座常用的角接触球轴承外径，安装时可以直接将压装好轴承的丝杠端装入腔体，不需要额外调整轴承与电机轴的同轴度。安装座的底部预留了两个贯通的安装槽，方便在铝型材机架或者钢板台面上调整固定位置，槽孔的宽度适配常用的M5/M6内六角螺栓头，能兼容2020、3030等常规规格的工业铝型材安装。

从安装边界尺寸来看，这款安装座的整体宽度控制在70mm以内，高度不超过60mm，轴向总长度刚好覆盖电机输出轴到丝杠支撑轴承的连接距离，不会占用过多的滑台轴向行程空间。安装时需要注意，电机输出轴与丝杠端的连接需要选用适配的梅花联轴器或者膜片联轴器，联轴器的总长要匹配安装座预留的空腔长度，避免出现联轴器蹭到安装座内壁的问题；丝杠侧的轴承装入安装腔后，需要用端盖压紧轴承外圈，防止丝杠在高速往复运动时出现轴向窜动。另外安装座的底面加工有0.02mm平面度要求的定位基准面，安装时需要保证固定面的平面度不低于这个数值，否则会导致安装座受力变形，反而影响电机与丝杠的同轴度。

在实际设备调试过程中，这类集成安装座能大幅缩短装配周期，传统分体式结构装配时需要打表找正电机轴与丝杠的同轴度，熟练的装配工也需要半小时左右才能调整到合格的公差范围，而使用这款集成安装座，只需要依次固定电机、装入丝杠支撑轴承、锁紧联轴器即可，整个过程不需要反复打表调整，同轴度精度能稳定控制在0.02mm以内，完全满足小型数控设备的传动精度要求。另外安装座的材质选用了常见的6061铝合金，表面做了硬质阳极氧化处理，既有足够的结构强度，重量也比钢制安装座轻很多，不会给移动滑台增加过多的负载，同时氧化层能有效防止车间环境中的油污、水汽腐蚀，长期使用不会出现锈死螺栓的问题。

需要注意的是，这款安装座仅适配FK10规格的滚珠丝杠支撑端，不能直接兼容FF10等其他规格的丝杠支撑座，同时电机端仅适配标准Nema23法兰的57系列步进电机或者同规格的伺服电机，如果使用更大法兰尺寸的电机，需要额外加工转接板。在大负载的应用场景下，比如滑台负载超过15kg、运行速度超过300mm/s时，可以在安装座的侧面加装加强筋，或者选用钢制版本的安装座来提升整体刚性，避免高速启停时安装座出现微变形影响传动精度。
