72mm直径遥控模型越野行走轮结构

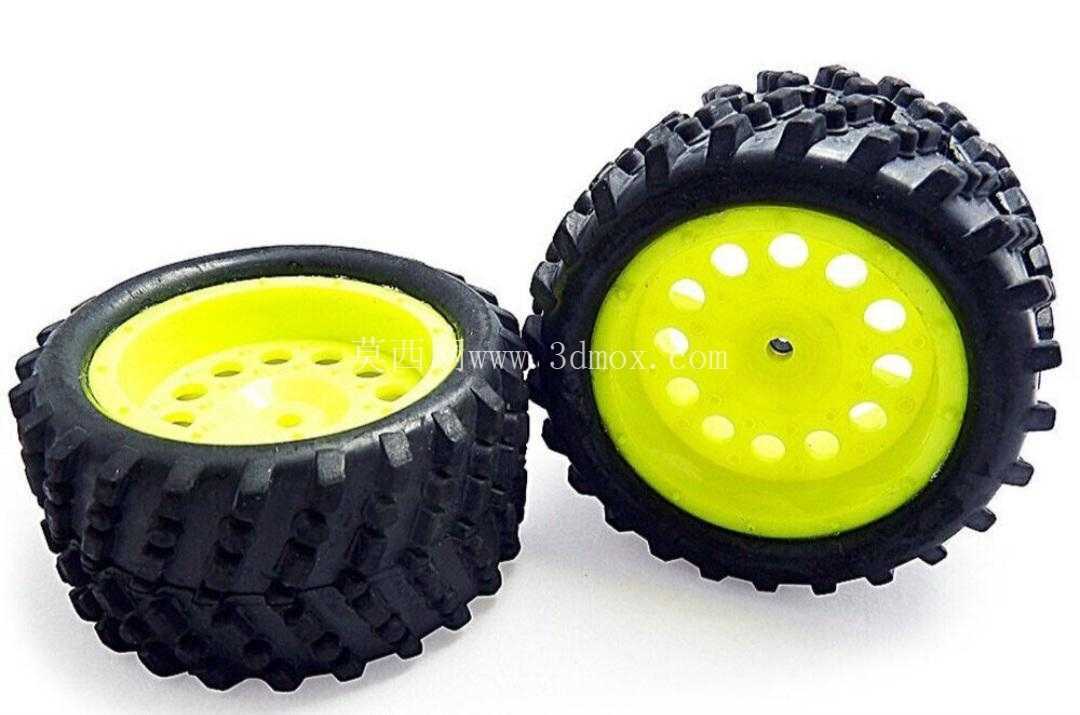

　　做遥控模型行走系统选型的时候，轮组的匹配度直接决定整车通过性与传动负载表现，这款直径72mm的遥控车轮，是针对1:16比例区间越野类遥控模型开发的行走部件，适配常见的六角接合器传动输出端，在小型攀爬车、短卡模型、教育类移动机器人平台上都有广泛的适配空间。从实际使用场景来看，这类轮组需要同时兼顾抓地力、转动惯量控制与装配兼容性，胎面采用块状越野胎纹设计，胎齿深度约2mm，在砂石、草地、硬质铺装路面行驶时，能通过胎齿的形变贴合不平整路面，减少打滑概率，同时胎体采用带适度弹性的橡胶材质，行驶过程中可以吸收小幅路面颠簸，降低车架传递的振动，避免车载电子元件受持续振动出现接插件松脱的问题。

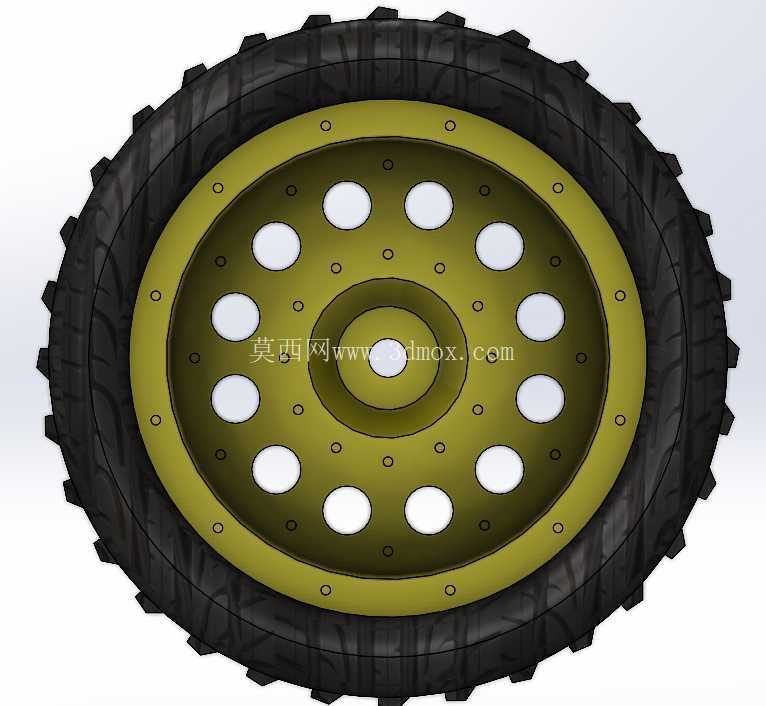

　　轮毂部分采用双层嵌套式结构设计，外层轮缘与轮胎接触的位置做了环形定位凸台，装配时轮胎可以完全卡入凸台内侧，避免高速转向或者急加速时轮胎与轮毂发生相对滑转，内层轮毂盘做了均匀分布的圆形镂空设计，12个等距排布的圆孔在保证轮毂结构强度的前提下，尽可能削减了轮组整体重量，降低转动惯量，让电机起步、制动的响应速度更快，同时镂空结构也能在轮组转动时形成导流，帮助轮毂内侧的刹车组件或者电机端散热。轮毂中心的安装位做了沉台设计，装配时接合器可以完全沉入沉台内部，轮组锁紧后不会出现轴向窜动，轮毂外圈沿圆周均匀分布的小定位孔，既可以作为轮组动平衡调整的配重安装位，也能适配仿真刹车碟、轮毂装饰盖等改装配件，满足模型外观改装的需求。

　　从安装边界来看，这款轮组总宽度为26mm，中心安装孔适配标准4mm模型车轴，六角接合器位匹配12mm对边尺寸的标准模型传动六角，不需要额外做转接加工就能直接装在多数1:16比例遥控模型的转向杯、后轮轴座上，轮组的静平衡精度控制在0.1g以内，高速转动时不会出现明显的轮组抖动，避免长期抖动导致的轴承磨损、舵机负载过大问题。设计过程中针对轮组的受力特性做了结构优化，轮毂与轮胎接触的轮缘位置做了加厚处理，在模型飞坡落地、侧面撞击路沿的时候，轮缘不会轻易出现变形开裂，轮胎内部的胎壁厚度做了梯度设计，胎面位置厚度3mm保证耐磨性能，胎侧位置厚度1.8mm保留足够的形变空间，在侧倾过弯时能提供足够的支撑性，减少侧翻风险。在小型教育机器人平台上使用这款轮组时，因为胎面的抓地表现稳定，配合编码器电机可以实现更精准的里程计数，不会因为轮组打滑导致里程计算偏差，镂空的轮毂结构也方便加装码盘，不需要额外改动轮组结构就能满足机器人导航的传感器安装需求。不同于大比例模型的轮组，这款72mm直径的轮组在尺寸控制上做了精准匹配，轮组转动时的外轮廓不会与模型的轮拱、转向拉杆发生运动干涉，转向最大角度下轮胎与轮眉的间隙保留有3mm以上的安全距离，即使在悬架压缩到极限行程时，也不会出现轮胎蹭车架的问题。

　　轮毂的涂装分色设计也兼顾了仿真外观需求，军绿色的轮毂盘搭配黑色胎体，还原了全地形车的轮组视觉效果，不需要额外做涂装处理就能满足仿真模型的外观要求，对于批量生产的模型套材来说，这种预分色的轮组可以减少后期组装的工序，提升生产装配效率。从结构强度验证的角度，这款轮组在承受5kg以内的整车重量时，轮毂不会出现塑性变形，轮胎的形变量控制在1mm以内，能保证轮组的滚动圆度，避免行驶过程中出现上下颠簸的情况，适合总重量在3-5kg区间的小型移动平台使用，不管是 hobby 级的遥控模型改装，还是学生科创项目里的移动机器人行走轮选型，都能匹配对应的使用需求。
