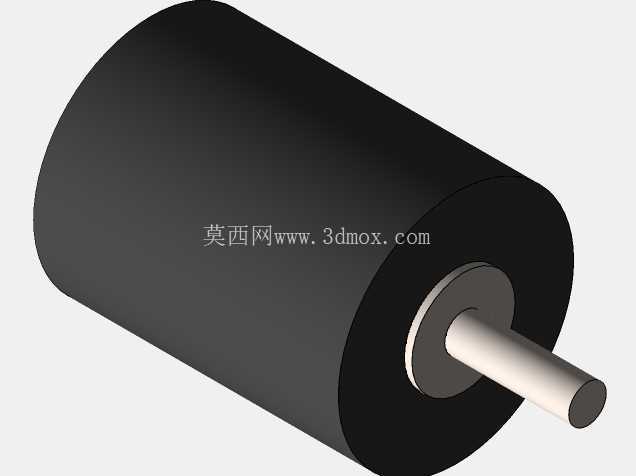

AmpflowF30-150有刷直流电机结构设计

　　在小型移动机器人、AGV转运小车、桌面级自动化输送装置以及小型电动执行机构的动力选型场景中，有刷直流电机始终占据着不可替代的位置，这类电机凭借驱动电路简单、启动扭矩大、调速线性度好的特性，成为很多中小功率动力需求场景的首选方案，本次呈现的Ampflow F30-150有刷直流电机结构，就是针对这类中小负载动力场景做的结构还原。从实际工程应用的角度看，这类电机常被用在负载重量在十公斤到三十公斤区间的轮式移动平台上，比如实验室的巡检机器人底盘、工厂里的小型物料转运AGV、教学用的智能小车平台，也会被集成在小型皮带输送机的驱动端、电动推杆的动力源位置，甚至部分小型电动工具的动力输出单元也会选用同规格的有刷直流电机，它不需要复杂的FOC驱动算法，只需要简单的H桥电路就能实现正反转和调速，对入门级结构开发者和小批量设备集成商来说，能大幅降低电控部分的开发成本和调试周期。从功能特性上看，这款有刷直流电机采用圆柱形外壳结构，外壳为钢制冲压成型，表面做发黑处理，既可以保证结构强度，保护内部的定子磁钢和转子绕组，也能在运行过程中通过外壳表面散出绕组通电产生的热量，避免长时间高负载运行出现过热退磁的问题。电机的输出轴为单出轴设计，轴径和轴伸长度匹配常规的联轴器、同步带轮以及安装法兰的尺寸公差，轴端做了倒角处理，方便装配时的导向，不需要额外修磨就能顺利装入配套的传动部件，轴的材质为调质45号钢，能够承受额定扭矩下的剪切力，不会出现传动过程中轴断裂的问题。从设计思路上还原这款电机的时候，首先要保证内部定子和转子的同轴度，这直接影响电机运行的噪音和振动水平，建模时先确定两端轴承室的同轴基准，所有旋转部件的回转中心都和这个基准对齐，外壳的内壁尺寸要和磁钢的外径做过盈配合设计，避免电机高速旋转时磁钢出现移位，端盖和外壳的配合采用止口定位，止口的配合公差选H7/h6的间隙配合，既方便装配时的对位，也能保证端盖装好之后轴承室的同轴度不会出现偏移。电机尾部预留了电刷安装的腔体空间，电刷和换向器的接触压力通过内置的弹簧保持稳定，建模时要预留出电刷磨损后的补偿行程，避免电刷磨损到极限之后出现接触不良的问题。

　　从外形尺寸和安装边界来看，这款电机的主体为圆柱形结构，最大外径是安装时需要重点关注的尺寸，在做设备整体布局的时候，要给电机外壳预留至少两毫米的周边间隙，避免装配时出现干涉，同时要考虑电机接线端的出线方向，预留出接线端子和导线的弯折空间，不要让导线和周边的结构件出现摩擦。电机的输出轴中心高是安装时的关键定位尺寸，不管是用法兰安装还是用支架抱装，都要保证输出轴的中心和被驱动部件的输入轴中心对齐，平行度误差控制在0.1毫米以内，避免出现联轴器偏磨、同步带跑偏的问题。安装固定点的位置分布在电机前端盖的安装孔位上，建模时已经还原了这些安装孔的孔距和孔径，选型时可以直接根据这些孔位设计配套的安装支架，不需要再额外测绘。

　　在实际选型搭配的时候，要注意这款电机的额定转速和输出扭矩和供电电压直接相关，做结构设计的时候要根据设备的移动速度或者输送速度需求，匹配对应的减速比，不要让电机长时间在堵转状态下运行，否则会导致绕组过热烧坏。另外，电机的输出轴如果要承受径向负载，比如直接装行走轮的话，要核算轴的径向承载能力，必要的时候额外加装支撑轴承，避免轴承受过大的径向力出现过早损坏。建模过程中对所有配合面的公差都做了对应还原，比如轴承和轴的配合选k6公差，轴承和端盖轴承室的配合选H7公差，保证装配之后轴承的游隙在合理范围内，不会出现过紧导致的转动卡滞，或者过松导致的内圈外圈跑圈问题。

　　外壳上没有做额外的散热筋，因为这款电机的功率等级不高，依靠外壳表面的自然散热就能满足额定工况下的散热需求，不需要额外加装散热风扇，也能缩小电机整体的轴向尺寸，让结构更紧凑。对于做设备集成的结构工程师来说，拿到这个三维模型之后，可以直接导入到自己的设备装配体里做干涉检查，提前验证安装空间是否足够，传动部件的匹配是否合理，不用再等实物买回来之后才发现尺寸不匹配的问题，能大幅缩短结构设计的迭代周期，减少打样和试装的成本。在做布线设计的时候，要注意电机的电源线要和设备的信号线分开走线，避免电机运转时的碳刷火花对信号产生干扰，尤其是带编码器或者传感器的设备，最好给电机线加上磁环做屏蔽处理。这款电机的结构设计非常成熟，没有冗余的结构部件，整体的零件数量少，装配工序简单，适合大批量生产应用，日常维护也很方便，只需要定期检查电刷的磨损情况，到寿命之后更换电刷就能继续使用，不需要整体更换电机，能降低设备后期的维护成本。
