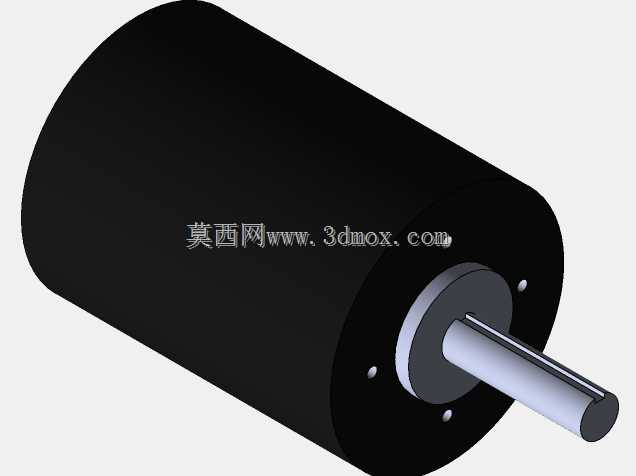

Ampflow E30-150有刷直流电机结构设计

　　在中小功率电动驱动场景的选型与结构适配工作中，有刷直流电机凭借驱动电路简单、启动扭矩大、调速线性度好的特性，始终占据着不可替代的应用位置，Ampflow E30-150这款有刷直流电机的三维结构设计，完全围绕实际工业与民用电动设备的安装、运行需求展开，可直接用于各类移动平台、小型传动设备、电动执行机构的结构匹配与虚拟装配验证。从实际应用场景来看，这款电机可适配的工况覆盖范围较广，包括小型AGV搬运车的驱动轮动力输出、自动化生产线的小型输送辊驱动、电动工具的动力核心、户外移动探测设备的行走驱动、教学实验平台的动力源搭建，甚至部分小型特种机器人的关节动力输出，都能看到同规格有刷直流电机的应用身影，这类场景普遍对电机的径向安装尺寸、输出轴的配合精度、机身的抗振性能有明确要求，该模型的结构还原完全贴合这些实际工程需求。

　　从产品功能特性来看，这款有刷直流电机采用圆柱形封闭式机身设计，外壳为一体式金属机壳结构，表面做了发黑氧化处理，既可以提升机身的散热效率，又能在常规工业环境下起到防锈、抗轻微磕碰的作用；输出轴采用单出轴设计，轴端加工有平键槽，可通过平键连接传递扭矩，避免传动过程中出现轴与连接件的相对滑动，保证扭矩传递的可靠性；电机端盖通过圆周分布的紧固螺钉与机身连接，端盖与输出轴之间设置有含油轴承或者滚珠轴承支撑结构，可承受一定的径向载荷，适配带轮、链轮、直齿轮等多种传动连接件的安装需求；机身尾部预留有刷架的安装空间，碳刷的更换无需完全拆解电机，日常维护的便利性较好。从设计思路层面来看，这款电机的三维建模完全遵循实物的装配逻辑，从机身外壳的拉伸成型、定子磁钢的内壁贴合、转子绕组的叠片结构、换向器的压装定位，到前端盖的轴承室公差配合、输出轴的台阶定位、紧固螺钉的孔位分布，每一处结构都按照实际加工与装配的公差要求进行还原，建模过程中特意保留了安装配合面的工艺倒角、螺钉孔的沉头结构、输出轴的轴用挡圈槽等细节，方便结构工程师在做整机装配时直接调用，不需要再对模型进行二次结构修正。

　　在外形尺寸与安装边界方面，这款电机采用标准的圆柱形安装基准，机身外径为统一的圆柱面，可适配抱紧式安装支架、法兰端盖安装等多种固定方式，建模时严格还原了机身的总长度、输出轴的伸出长度、轴径尺寸、键槽的宽度与深度、端盖螺钉的分布圆直径与孔位角度，工程师在进行设备结构设计时，可直接将该模型导入装配环境，预留对应的安装空间，验证电机与周边传动件、机架结构的干涉情况，不需要反复核对二维图纸的尺寸参数，大幅提升结构设计的效率。

　　值得注意的是，这类有刷直流电机的结构设计中，机身的散热路径是重点考虑的内容，一体式金属机壳可以将转子运转产生的热量通过外壳快速散发到空气中，避免长时间高负载运行时出现绕组过热的情况；输出轴的台阶定位设计可以保证传动件安装时的轴向定位精度，不需要额外添加轴套调整位置，降低装配的复杂度；端盖的螺钉分布采用均匀圆周布置，保证装配后端盖的受力均匀，不会出现轴承偏心导致的运转噪音过大、寿命缩短的问题。在实际选型适配过程中，工程师只需要确认设备的安装空间是否匹配电机的外形尺寸、输出轴的配合尺寸是否与传动件一致、负载扭矩是否在电机的额定输出范围内，就可以直接选用该规格电机，而精准的三维模型可以提前在虚拟环境中完成所有的装配验证，避免实际加工装配时出现尺寸不匹配、干涉等问题，减少样机试制阶段的修改成本。
