小型直流电机配套磁编码器结构设计

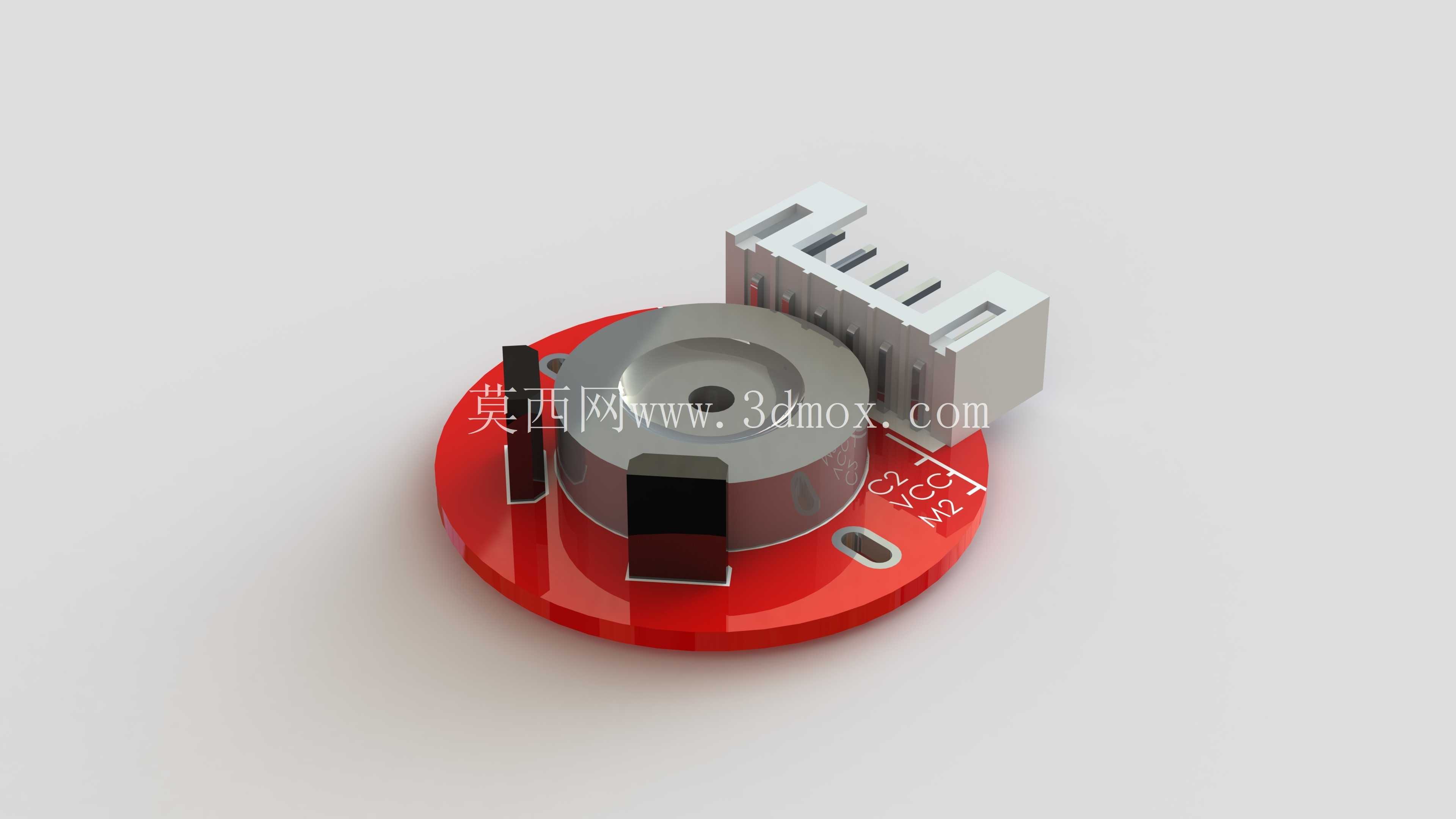

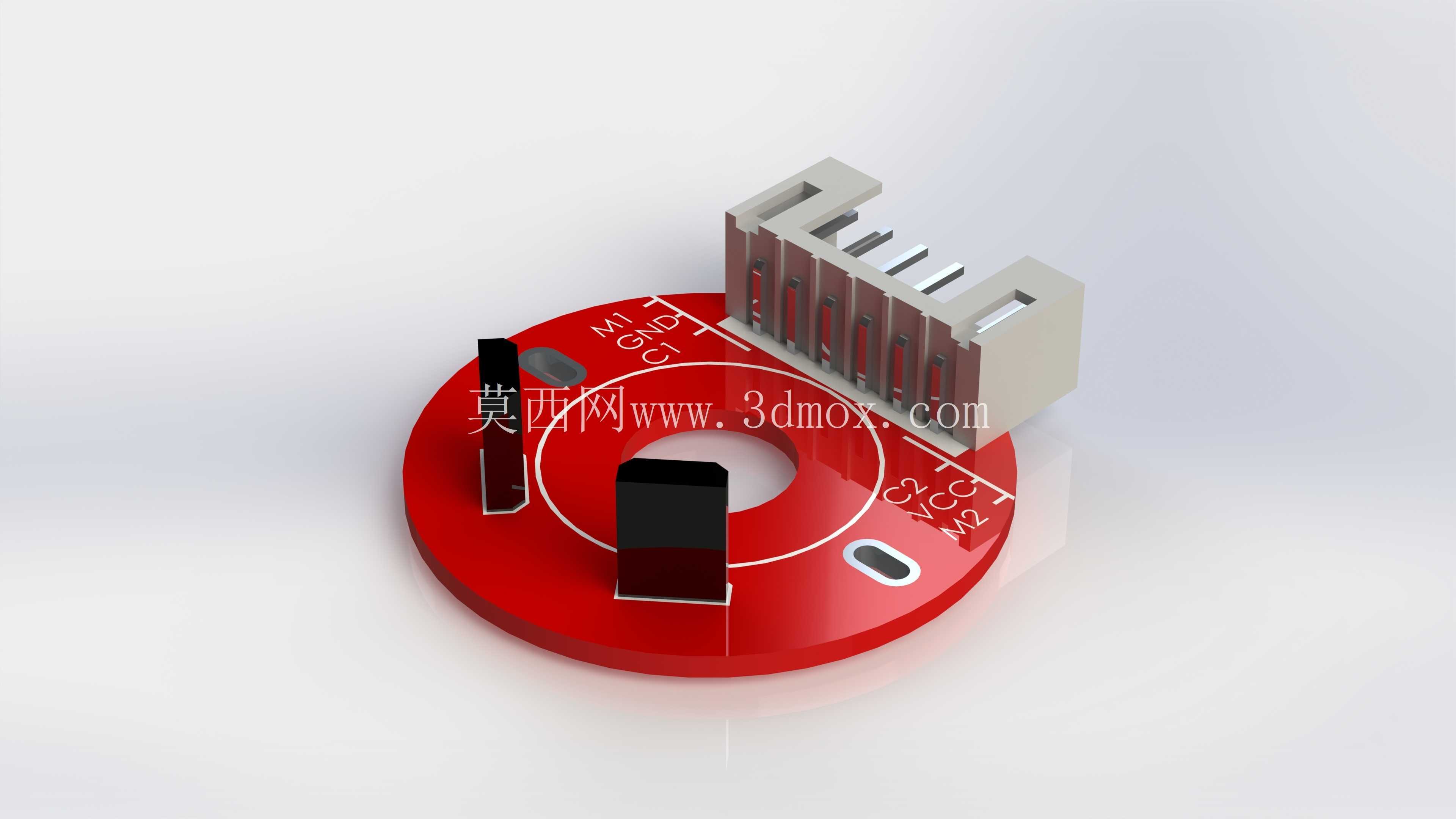

在小型运动控制场景里，磁编码器的选型和结构适配一直是很多结构工程师容易忽略的细节，尤其是配套小尺寸直流电机的磁编方案，很多人会直接套用现成的光电编码器安装结构，最后要么出现信号干扰，要么安装公差超差导致计数不准，甚至在有粉尘、轻微油污的工况下提前失效。这套磁编码器的结构设计，就是针对小功率直流电机的安装空间做的适配，首先从安装边界来看，整个编码器的主体固定在圆形红色PCB基板上，基板的安装孔位完全匹配常规42系列以下小型直流电机的后端盖固定螺距，不需要额外做转接板，基板边缘做了半圆弧的走线避让槽，不会和电机后端的出线、轴承压盖产生结构干涉。

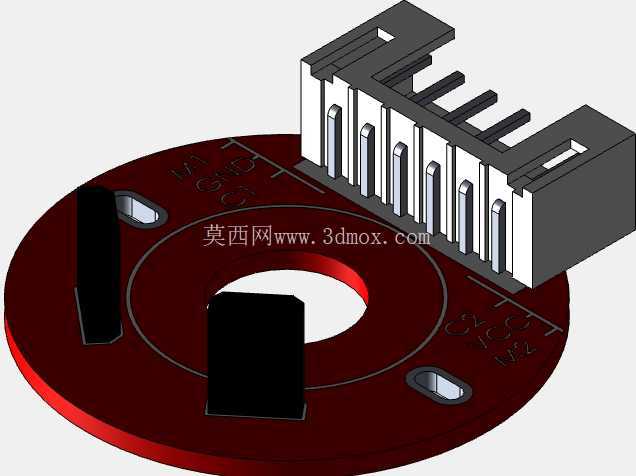

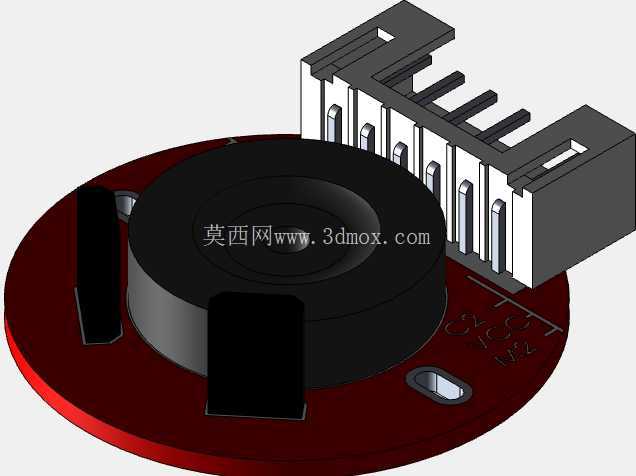

很多工程师在做磁编码器结构的时候，会把感应磁铁和霍尔元件的间距留得太随意，要么间距太大信号幅值不够，高速运转时丢脉冲，要么间距太小，电机轴的轴向窜动会直接蹭到感应芯片，这套结构里的感应磁钢采用径向充磁的环形磁铁，通过黑色的固定卡座直接卡在电机输出轴的延伸端，卡座做了对称的弹性卡爪，不需要点胶或者额外的紧定螺钉就能固定，同时卡爪的高度刚好把磁钢和霍尔板的间距控制在1.5mm的最优区间，既避开了电机轴窜动的安全余量，又能保证霍尔元件接收到足够的磁场强度。侧面的白色接插件采用卧式贴片的方式固定在PCB边缘，接插件的引脚高度和PCB板厚做了齐平处理，不会突出到基板背面，避免安装时和电机端盖的金属面接触造成短路，接插件的引脚定义直接丝印在PCB板面上，分别标注了电源、信号输出、接地的引脚位置，现场接线的时候不需要反复查阅手册，能减少装配接线的错误率。

从实际应用场景来看，这种磁编码器不像光电编码器需要码盘和光栅的精密配合，对安装同轴度的容忍度更高，常规小型直流电机的轴跳动在0.1mm以内都能正常识别信号，很适合用在小型AGV的驱动轮、桌面级机械臂的关节电机、智能小车的动力单元这些对成本敏感、同时又需要转速反馈和位置检测的场合。设计的时候特意把霍尔感应芯片布置在PCB板的中心位置，和电机轴的中心完全重合，磁钢旋转的时候磁场的变化是均匀的圆周分布，不会因为偏心出现信号波形畸变，PCB板上的布线做了分区处理，信号走线和电源走线分开走，避免电机运转时的电磁干扰串入信号回路，就算是搭配有刷直流电机使用，也能减少碳刷打火带来的信号干扰。

很多人做磁编码器结构的时候会忽略磁钢的固定可靠性，这套结构里的磁钢卡座采用耐高温的工程塑料材质，和电机轴的配合面做了细微的防滑纹路，就算电机在频繁正反转、急加减速的工况下，磁钢也不会出现相对轴的滑动，不会出现零点漂移的问题。整个编码器的轴向厚度控制得很薄，安装到电机后端之后不会额外增加太多的轴向长度，对于安装空间局促的小型设备来说，不需要重新调整设备内部的布局就能直接加装。另外PCB基板的红色阻焊层做了哑光处理，不会在生产装配的时候因为反光影响视觉检测设备的定位，基板边缘做了圆角处理，没有尖锐的毛刺，装配的时候不会划伤操作人员的手，也不会刮伤周边的线材。

在实际选型适配的时候，要注意这套磁编码器的安装孔是对称分布的两个通孔，孔距和常规370、520等小型直流电机的后端盖安装孔完全匹配，如果是搭配更小尺寸的空心杯电机使用，只需要在基板和电机端盖之间加一个薄的绝缘垫片就能适配，不需要重新开模做结构件。相比光电编码器，这种磁编结构没有裸露的光学码盘，在有轻微粉尘、少量凝露的工况下也能正常工作，不需要额外做密封防护结构，能降低整个传动单元的结构复杂度，减少后期的维护成本。设计的时候没有采用一体化的封装外壳，就是为了让工程师在做整机结构设计的时候，可以根据自己的设备外壳形状做适配，不需要额外拆掉编码器的自带外壳，能减少装配的工序。
