三菱FX55U系列可编程逻辑控制器结构模型

　　在非标自动化产线搭建、设备电气系统选型阶段，核心控制元件的三维结构模型是完成整体布局干涉检查、安装位预留、布线空间规划的关键参考资料，这款FX55U系列PLC的三维结构模型，完全还原了实物的装配关系与外形细节，可直接用于电气柜布局设计、产线三维虚拟调试环节。从实际工程应用场景来看，这类紧凑型PLC广泛应用于3C电子组装线、小型包装设备、物料输送分拣系统、单机自动化专机的控制场景，可实现逻辑运算、运动控制、数据采集、通讯组网等核心功能，相比前代FX系列产品，该型号IO点位密度更高，在同等安装宽度下集成了更多输入输出通道，能有效节省电气柜内的安装空间，适配小型设备紧凑化的设计需求。

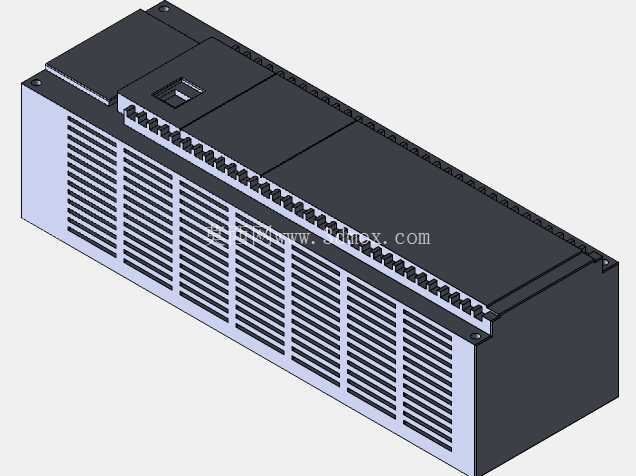

　　从结构设计层面看，模型完整还原了产品的三段式壳体结构：顶部为端子防护盖板区域，预留了端子排的安装让位空间，盖板上的卡扣结构、标识刻印区域都做了1:1还原，实际装配时盖板可快速拆卸，方便现场接线与后期维护；中部为主体散热壳体，侧面的格栅式散热筋结构完全复刻实物，这类散热结构是PLC长期稳定运行的关键设计，自然对流状态下可将内部电路板、电源模块产生的热量快速导出，建模时严格遵循实物的筋条间距、通风槽深度参数，能准确反映设备运行时的通风空间需求，避免电气柜布局时遮挡散热通道造成设备过热故障；底部为安装固定区域，还原了标准DIN导轨安装的卡扣结构，同时预留了螺丝固定的安装孔位，可适配两种主流的柜内安装方式。

　　在安装边界与尺寸适配方面，模型严格按照实物尺寸构建，整体长度、宽度、高度参数与实物一致，端子排的接线空间预留、上下方的布线让位距离都做了准确还原，在做电气柜三维布局时，可直接导入模型与断路器、接触器、开关电源、接线端子排等其他电气元件做装配干涉检查，提前规避现场安装时出现的端子碰撞、布线空间不足、柜门无法闭合等常见问题。从功能特性对应的结构设计来看，模型上预留了扩展模块的对接接口位置，还原了主机与扩展模块连接时的定位卡扣与通讯接插件让位，实际选型时如果需要扩展IO点位、模拟量模块、通讯模块，可直接搭配同系列扩展模块模型完成拼接装配，验证整套PLC系统的总安装长度，提前计算导轨所需的预留尺寸。此外，模型上的状态指示灯区域、通讯接口位置、运行模式开关的结构都做了精细还原，在做设备操作面板布局、人机界面安装位置设计时，可准确核对指示灯的可视角度、通讯接口的插拔操作空间，避免出现操作干涉、指示灯被遮挡的问题。对于结构工程师而言，这类精准的元件模型能大幅减少现场测绘的工作量，在方案设计阶段就能完成整机的布局验证，不需要等实物采购到位再调整安装结构，有效缩短设备的研发周期；对于电气工程师来说，可依托模型完成电气柜的三维布线设计，提前规划强弱电线路的走线路径，计算线缆长度，减少现场接线的返工率。

　　建模过程中对壳体的拔模角度、拼接缝隙、圆角过渡都做了符合注塑件生产工艺的还原，没有出现结构干涉、壁厚不均的建模错误，模型的装配层级清晰，可单独拆分壳体、端子盖板、安装卡扣等单个零件，方便工程师根据实际需求做二次修改，比如调整安装孔位、自定义标识刻印位置等，适配特殊场景的安装需求。在实际设备调试阶段，依托该模型完成的虚拟布局可直接对接产线数字孪生系统，模拟设备运行时的状态反馈，提前验证控制逻辑的可行性，减少现场调试的时间成本。需要注意的是，布局设计时要在PLC散热格栅外侧预留至少20mm的通风空间，不要将发热量大的元件比如变压器、伺服驱动器紧贴PLC安装，避免热量积聚影响设备使用寿命，同时接线端子区域要预留足够的接线操作空间，方便后期维护时拆装端子接线，这些安装要求都可通过三维模型的空间测量提前完成校验，避免后期整改。
