环形绕线磁芯电感器三维结构设计

做电子设备结构设计这么多年，环形电感器的选型和结构适配一直是电源类产品开发里绕不开的环节，这次的环形电感器结构模型，完全是按照量产级功率电感的实际结构做的还原，没有做多余的艺术化修饰，每一处结构都对应实际生产装配的需求。先从应用场景说，这类环形电感最常出现在开关电源的输出滤波回路、EMI抑制电路、DC-DC变换模块里，小到消费类充电器的功率校正回路，大到工业变频器的直流母线滤波、光伏逆变器的储能电感环节，都能看到同结构产品的身影，相比棒状电感和工字型电感，环形结构的磁路闭合度更高，漏磁能控制在非常低的水平，不会对周边的敏感信号线路造成电磁干扰，这也是为什么高密度安装的通讯类设备、车载电子单元里，优先选环形结构电感的核心原因。

从实际用途拆解，这个结构的电感核心作用有三个：一是储能，在开关管导通阶段把电能以磁场形式存储在磁芯里，开关管关断阶段再把能量释放到输出端，维持输出电压的稳定；二是滤波，利用电感电流不能突变的特性，滤除回路里的高频纹波电流，让输出的直流波形更平滑；三是抑制电磁干扰，通过绕组和磁芯的配合，把线路上传导的高频共模、差模噪声消耗掉，避免设备自身产生的干扰传导到电网，也阻挡电网侧的干扰串入设备内部。

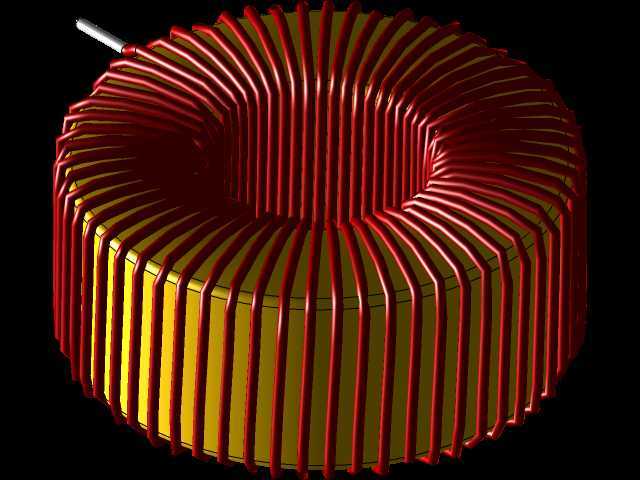

再说到功能特性对应的结构设计，这个模型还原的是多层密绕的环形功率电感结构，磁芯采用的是高磁导率的环形铁氧体或者金属磁粉芯结构，环形的内外径、高度比例是按照常规功率等级的磁芯规格做的，绕组采用圆铜线多层整齐排列，每一圈导线都紧密贴合磁芯外壁，相邻绕组之间的间隙均匀，既保证了绕组的填充率，也避免了绕线松散导致的绕组松动、绝缘层磨损问题。绕组的引出端做了直出的引脚结构，没有多余的弯折，这个设计是考虑到实际生产里，引脚可以直接穿过PCB板的安装孔做波峰焊或者回流焊，不需要额外做引脚成型工序，能提升装配效率。

设计思路上，整个结构没有做冗余的特征，首先是磁芯的基准选择，把环形磁芯的下表面作为安装基准面，和PCB板的安装面完全贴合，保证焊接后电感的安装高度一致，不会出现器件倾斜导致的焊接不良。绕组的排布是从磁芯的内圈开始向外圈逐层绕制，每层的绕线匝数均匀，绕线的起始端和结束端分别从磁芯的同一侧引出，两个引脚之间的间距符合PCB设计的安全间距要求，避免引脚之间发生打火短路。另外绕组的外层没有做额外的包胶结构展示，是因为不同应用场景下的绝缘要求不同，有的场景只需要漆包线自身的绝缘层就满足要求，有的需要额外包裹玛拉胶带或者环氧树脂灌封，模型保留了绕组的原始结构，方便设计人员根据自身的绝缘需求做二次结构调整。

关于外形尺寸和安装边界，这个结构的整体轮廓是标准的圆柱环形，最大外径是磁芯外径加上两倍的导线线径，整体高度是磁芯高度加上上下两层导线的厚度，安装的时候需要在PCB上预留对应直径的禁布区，禁布区范围内不能布置其他高度超过1mm的元器件，避免和电感本体发生干涉。引脚的伸出长度是按照常规PCB板厚加上焊接余量设计的，穿过PCB后露出的长度刚好满足焊接要求，不会因为引脚过长导致和其他层的线路发生短路。另外要注意的是，这类环形电感的安装位置要远离板上的霍尔元件、磁传感器等对磁场敏感的器件，虽然环形结构漏磁小，但大电流工作下还是会有少量杂散磁场溢出，预留3-5mm的安全距离就能完全避免干扰问题。

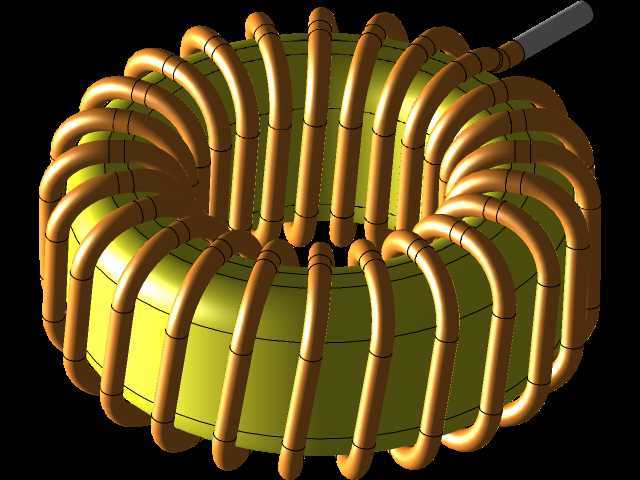

做这个结构建模的时候，特意还原了绕线的真实排布状态，没有用简化的圆环代替绕组，就是因为很多新手工程师在做结构堆叠的时候，容易忽略绕组的实际厚度，导致预留的安装空间不足，生产的时候出现器件装不进去的问题。每一根绕线的直径、匝间距都是按照实际量产的绕线工艺做的，绕线在磁芯转角处的弧度也做了还原，不会出现直角弯折的不符合工艺的结构，毕竟实际生产里漆包线是有最小弯折半径要求的，弯折半径过小会导致漆包线的绝缘层破裂，甚至导线内部断芯，直接影响产品的可靠性。
